SW制图中横模头交口帮如何加个工艺筋（如图）

lqlzb2009 · 发表于 2013-7-7 16:49:27

您需要登录才可以下载或查看，没有帐号？注册

x

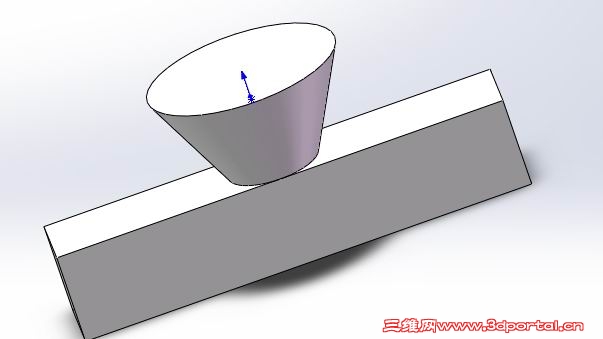

如图，一个横模头浇口棒，我想加个工艺筋，做工艺的都知道，从斜面上引出一个圆柱，接到长方体的一端位置上，好像是使用扫描或者放样特征，但是不知道这个图如何画？请把SW的操作步骤讲解一下。
http://C:\\Users\\luzhenbo\\Desktop

lqlzb2009 · 发表于 2013-7-7 16:51:43

luanguangtao · 发表于 2013-7-7 17:22:04

无图片

lqlzb2009 · 发表于 2013-7-9 10:34:33

lqlzb2009 · 发表于 2013-7-9 10:37:19

lqlzb2009 · 发表于 2013-7-9 10:38:46

终于上传上了了，在附件里。谢谢帮忙。

luanguangtao · 发表于 2013-7-9 11:04:54

若直筋可旋转，若弯筋可扫描

lqlzb2009 · 发表于 2013-7-11 07:49:00

就是在那个斜面上无法操作，无法选取一个基准面来画线。请帮助，这个问题郁闷了好几个月了。计划坐个弯筋即可。谢谢各位帮助。

cloudpeng · 发表于 2013-7-11 08:11:04

你先把拉筋的形'状用手画在你的图片上

cloudpeng · 发表于 2013-7-11 08:11:48

你先用手把拉筋画在你的图片上
