工程图上的视图名称

deepfish1983 · 发表于 2013-7-6 13:18:06

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

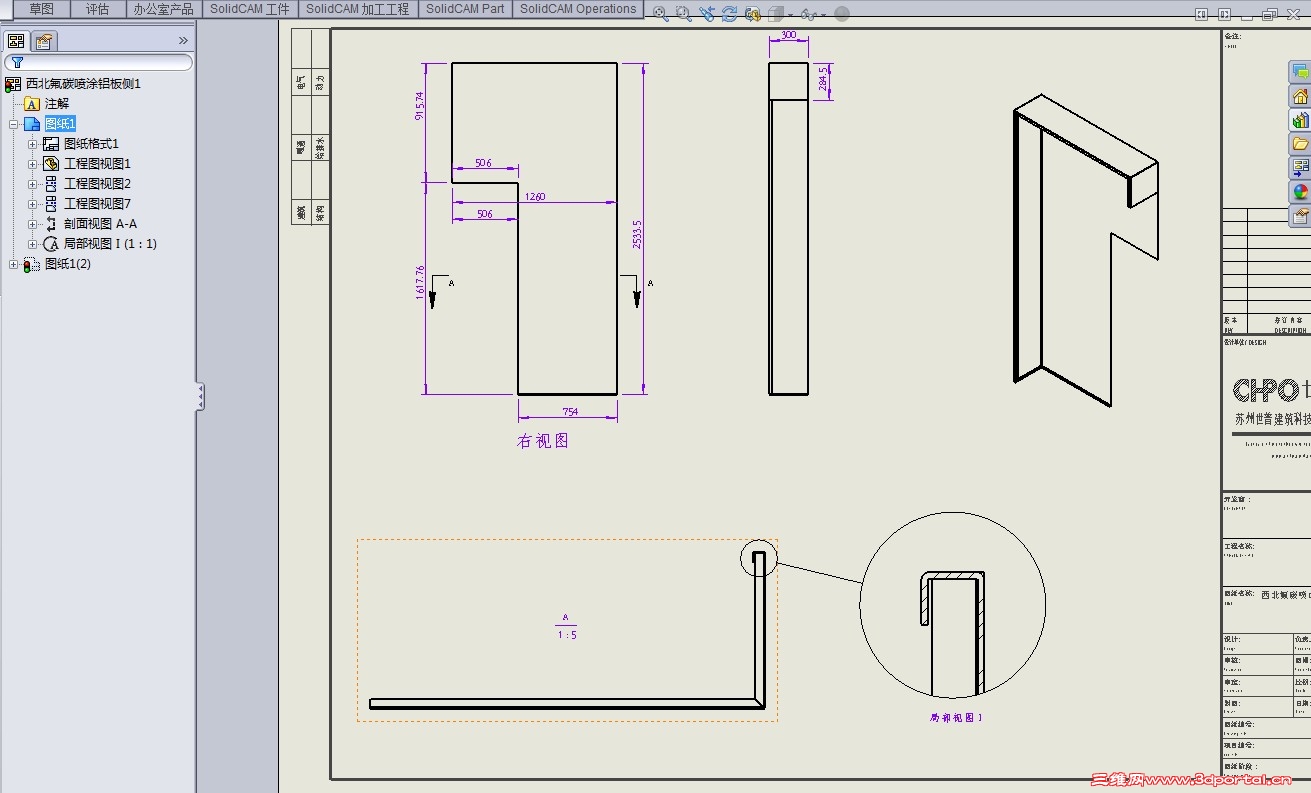

http://file:///C:/Users/Administrator/Documents/Tencent%20Files/24305037/Image/N3J$3H6U6FY3QVS_0A3SJR9.jpg工程图里面我选了这个视图名称，为什么显示不出来呢，或者用什么方法能让工程图中的视图自动带上名称呢？ QQ截图20130706131719.jpg

zjqianj · 发表于 2013-7-6 13:28:57

:lol::lol:用清华天河嘛

deepfish1983 · 发表于 2013-7-6 13:37:34

zjqianj 发表于 2013-7-6 13:28 static/image/common/back.gif
0 h. S2 X+ ]/ s* W" I2 {% S2 [用清华天河嘛

什么意思，用清华天河

horseshoe · 发表于 2013-7-6 20:12:27

楼主奇人，什么时候机械图纸给视图标名称，这是火星标准吗

zll3310737 · 发表于 2013-7-6 21:19:49

各个视图名称不需要标注的，由GB规定理解就可以了。一些需要表明视图方向的，在父视图上带箭头标注K或其他字母，在视图上标注“K向”来表示视图方向。查绘图标准....

deepfish1983 · 发表于 2013-7-8 08:56:02

zll3310737 发表于 2013-7-6 21:19 static/image/common/back.gif% Q/ l( S( Z v, x
各个视图名称不需要标注的，由GB规定理解就可以了。一些需要表明视图方向的，在父视图上带箭头标注K或其他字 ...

我想要的就是它能自己带出来视图名称的，因为一些图纸提供给生产厂家的时候，他说看不懂那个图是主视图，那个图示侧视图。我又不想每个视图都去标注一下，工程图多的话很麻烦，又耗时间。

deepfish1983 · 发表于 2013-7-8 08:59:08

另外，就是第一张图那种做法有什么不对吗，为什么也不行呢

阿帕奇 · 发表于 2013-7-8 09:44:33

deepfish1983 发表于 2013-7-8 08:56 static/image/common/back.gif; w) S" D8 H3 @; V9 w; V. R3 h2 ?' ^
我想要的就是它能自己带出来视图名称的，因为一些图纸提供给生产厂家的时候，他说看不懂那个图是主视图， ...

还有这样的厂家

zbj · 发表于 2013-7-8 09:46:10

deepfish1983 发表于 2013-7-8 08:56 static/image/common/back.gif
; u( z+ U2 [9 g" N3 q我想要的就是它能自己带出来视图名称的，因为一些图纸提供给生产厂家的时候，他说看不懂那个图是主视图， ...

有些图纸其实是不需要区分那个是主视图,哪个是左视图的,只要视图投影关系正确即可.如果,你遇见了不懂机械制图的下家,那就无语了.你相信看不懂图纸的工厂能生产出来好产品?

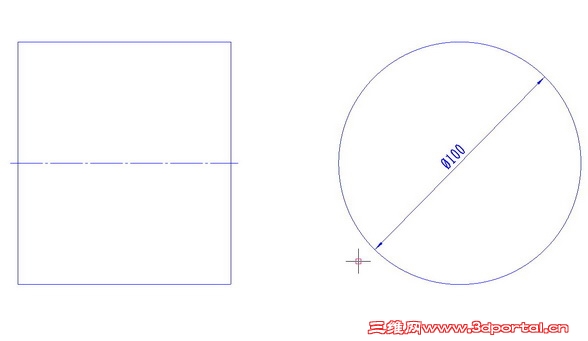

如下图:左图视为主视图,右图即为左视图.右图视为主视图,左图即为右视图.怎么理解都行,根本不影响视图结果.

huodeidei · 发表于 2013-7-8 10:07:34

没怎么看明白呢！

zjqianj · 发表于 2013-7-8 10:19:50

deepfish1983 发表于 2013-7-6 13:37 static/image/common/back.gif2 o# f- k# }! n4 f; Z
什么意思，用清华天河

先另存为DWG文件,再用清华天河加上视图名称.

deepfish1983 · 发表于 2013-7-8 14:38:41

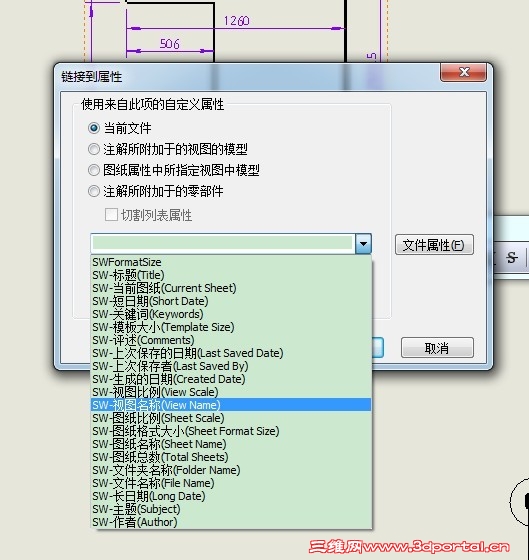

弄了半天，找到一个方法，分享一下。
