求造型高手解决下吧

164157156 · 发表于 2013-7-6 10:49:20

您需要登录才可以下载或查看，没有帐号？注册

x

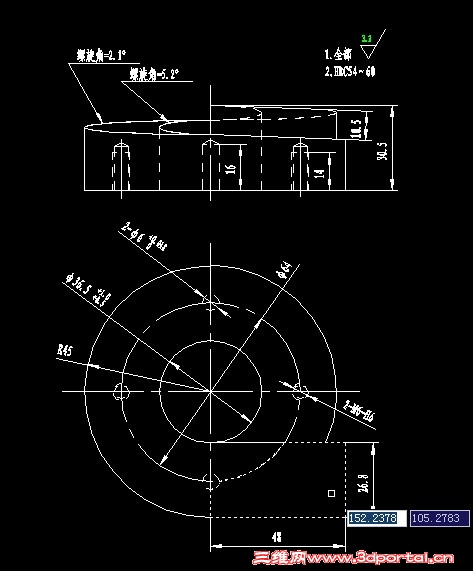

求高手解说一下步骤

lengyuewutong · 发表于 2013-7-6 12:55:18

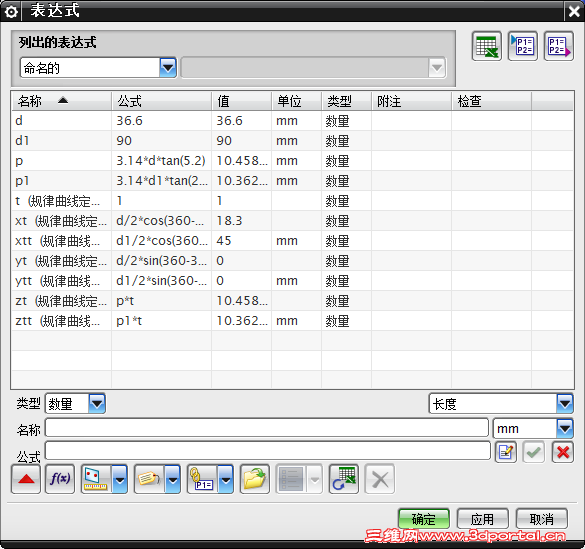

先用表达式画曲线，然后修剪片体，最后来个拉伸，来个修剪体就搞定了

AYN_2008 · 发表于 2013-7-6 13:32:50

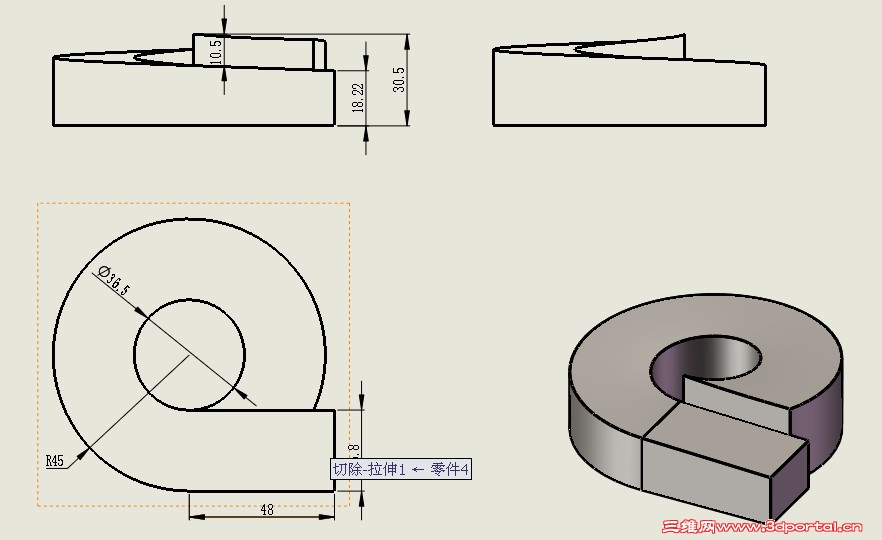

是这样吗?

WYZ750705 · 发表于 2013-7-6 13:43:18

先拉伸个圆管，再画个螺旋线作为路径，扫描切除就可以了

164157156 · 发表于 2013-7-7 08:26:49

能不能把文件发给我啊

WYZ750705 · 发表于 2013-7-8 09:26:23

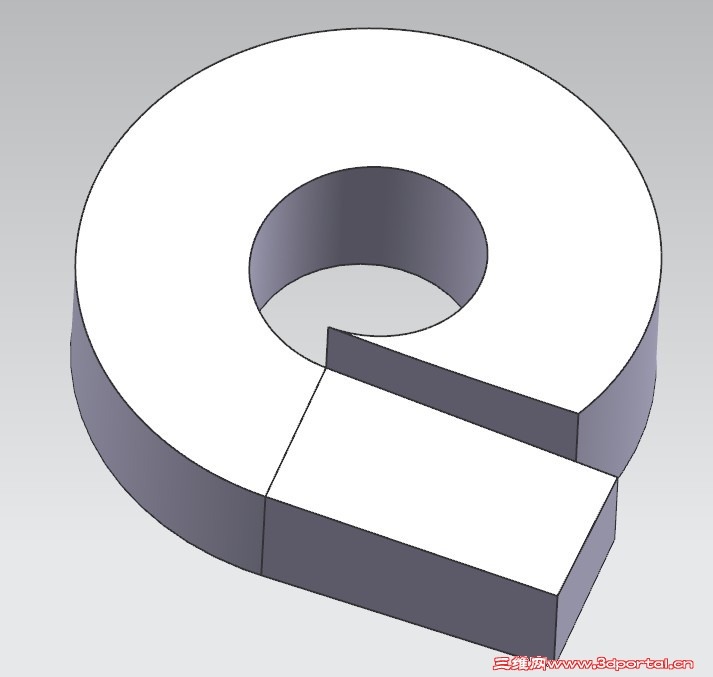

给你个文件供参考，

164157156 · 发表于 2013-7-8 09:47:42

AYN_2008 发表于 2013-7-6 13:32 static/image/common/back.gif
( `) b- m1 ?+ L' f: i是这样吗?

是的啊还有其他方法吗这个我不会 ZT ZTT 这两个输不进去啊

164157156 · 发表于 2013-7-8 13:07:12

WYZ750705 发表于 2013-7-8 09:26 static/image/common/back.gif2 P9 H; [# O6 l. u/ C5 P
给你个文件供参考，

我知道是这样的能不能告诉我方法啊 UG怎么画螺旋线不会画啊

AYN_2008 · 发表于 2013-7-8 13:14:51

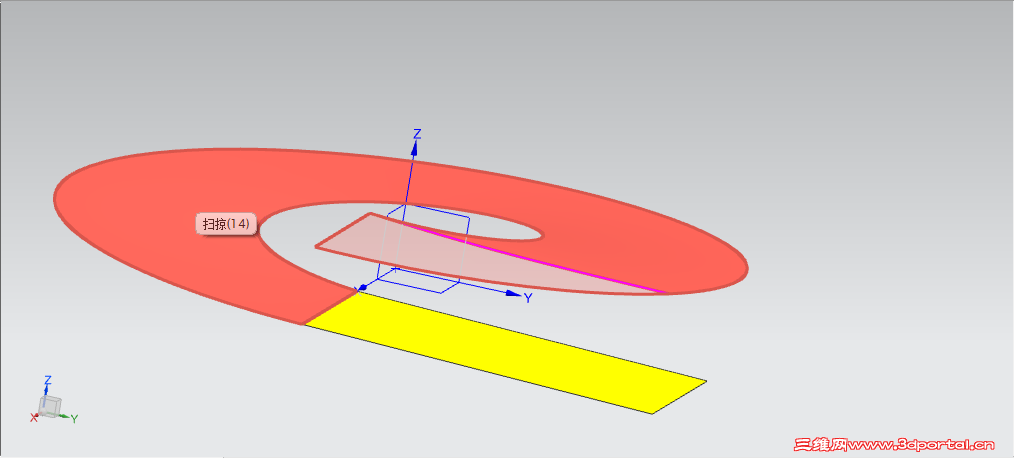

螺旋线是用UG的缠绕线做的,再通过两条轨迹线扫描;可能是近似的;用表达式应该是正确的,可我也不会.

WYZ750705 · 发表于 2013-7-8 13:21:33

螺旋线就是依次点工具栏的插入---曲线---螺旋线--然后按参数输入螺距，半径，和圈数就好了。

huoxingmoju · 发表于 2013-9-14 14:35:35

顶一个在说

lcm516 · 发表于 2013-11-25 14:05:40

本帖最后由 lcm516 于 2013-11-25 14:06 编辑

我做了一个

了落的凡星 · 发表于 2013-11-26 17:07:42

水泵流道吧~~应该吧是这样接的

风中飘玲 · 发表于 2014-3-31 21:59:24

果然厉害啊，初学的只能看看，学习学习

随遇而安丶 · 发表于 2014-5-15 11:26:51

呵呵学习了
受教了
