新手第三贴-请大家帮忙看看剩下的部分如何画？

burstsnail · 发表于 2013-7-4 15:00:07

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 burstsnail 于 2013-7-5 19:52 编辑

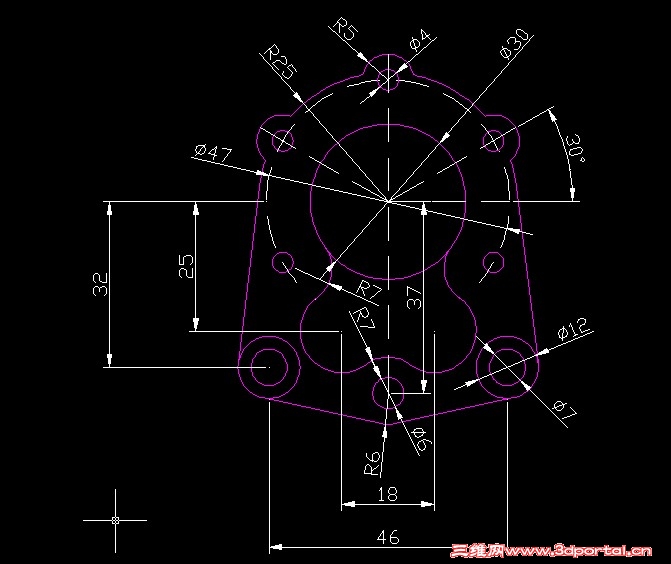

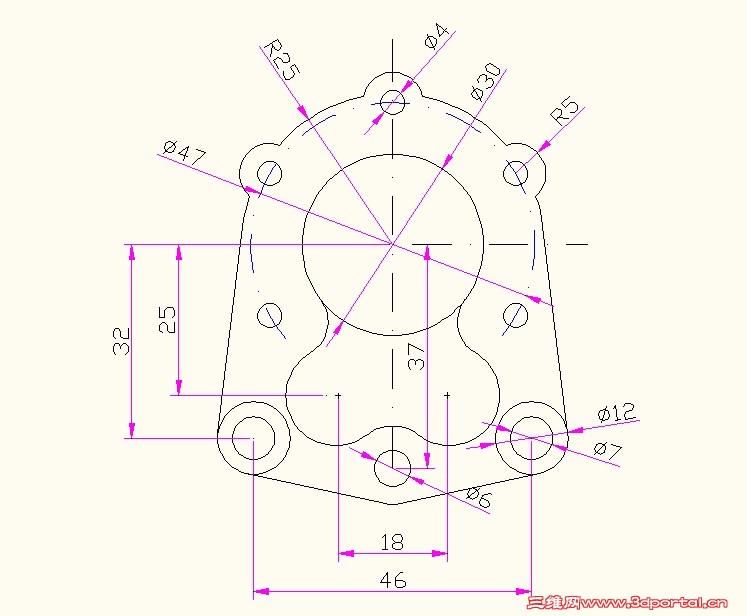

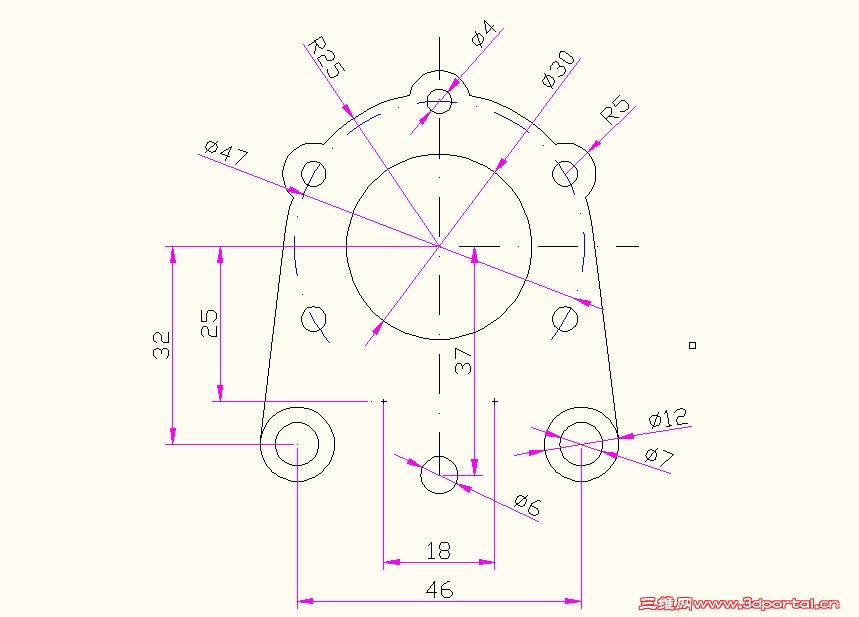

还剩两个主要部分：

1. R7和其组成部分

2. 剩下的底部两条切线，是不是镜像已经画好的两条切线得来的？如果是，那么是关于哪两点（镜像点）或者那根轴对称呢？

这是传说中的45张新手练习图中的一张，等我全部攻完了，我准备整理一份完整的，奉献给论坛跟我一样的新手们！但是现在，我需要大家的帮助，在此，再一次感谢！

tangcarlos3d · 发表于 2013-7-4 15:13:04

1. 以Ø6为圆心，以R7作上半弧，以R6作下半弧；
2. 作下边两条切线：Ø12圆弧和R6圆弧；
3. 画中下部两个R? 的大半个圆弧，(R半径大小尺寸与R7相切）
4. 用中间30直径圆与第3步的圆弧作倒圆弧角R7。
OK.

lvdeping · 发表于 2013-7-4 15:16:10

本帖最后由 lvdeping 于 2013-7-4 16:06 编辑

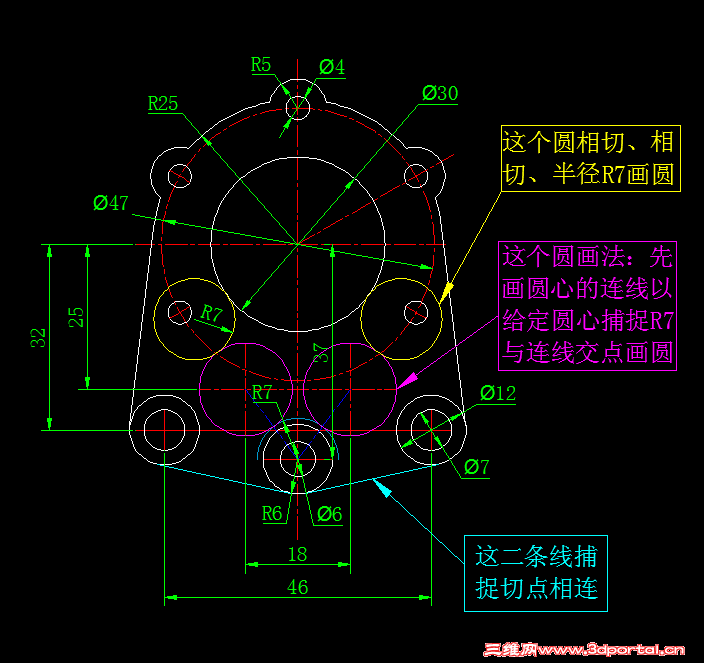

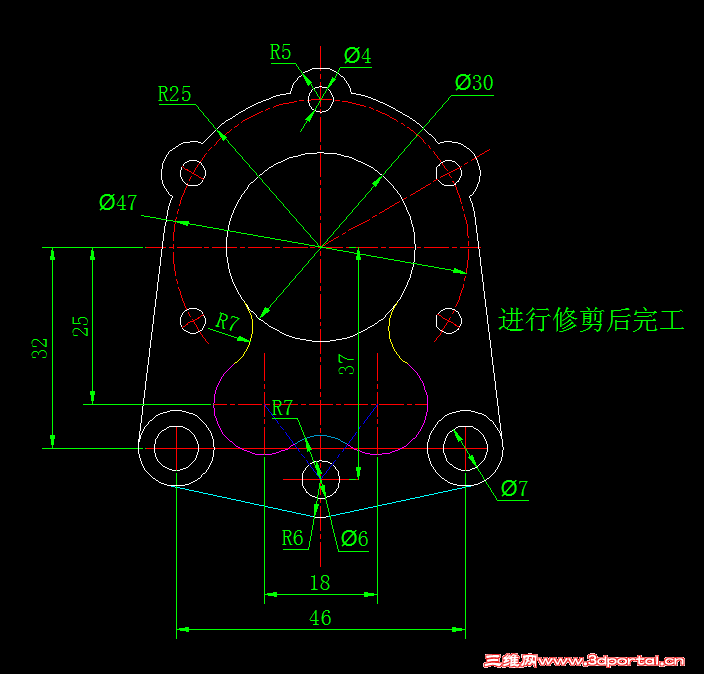

给你贴图详解。

zyyyyp · 发表于 2013-7-4 15:26:58

“相切、相切、半径”画圆

burstsnail · 发表于 2013-7-4 15:36:09

tangcarlos3d 发表于 2013-7-4 15:13 static/image/common/back.gif
0 B% n& J, C5 p* J' s+ Y1. 以Ø6为圆心，以R7作上半弧，以R6作下半弧；2 @' p- U* z( T \0 ]/ e
2. 作下边两条切线：Ø12圆弧和R6圆弧；$ m% V& q9 W7 j$ g! x) u
3. ...

特别回来答谢朋友的指点，经过操作，图已经完成！有大家耐心细致的帮助，感觉很开心！

qq625267377 · 发表于 2013-7-4 15:47:02

1. R7和其组成部分先画下面那个与φ6同心的R7 接下来就是两个已知圆心的圆捕捉切点切于已画的R7圆最后c--t 就可以画出剩下的两个R7的圆了
2. 剩下的底部两条切线，是不是镜像已经画好的两条切线得来的？如果是，那么是关于哪两点（镜像点）或者那根轴对称呢？
下面两条切线输入直线命令后捕捉切点即可
期待练习和教程
