新手求助：这种圆角有没有更好的方法？

爱了无忧 · 发表于 2013-6-19 19:45:18

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

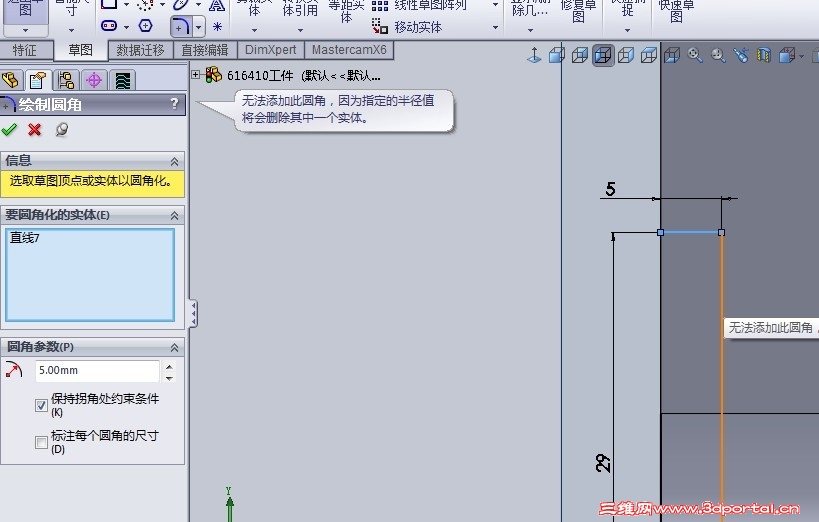

初学SW一个多月，基本可以应付目前的工作了，但有个小问题使用起来总觉得很别扭，当画圆角时如果一边的直线段长度等于圆角半径时，这个R角就做不出来了，我就只能画圆相切再剪切，这非常麻烦，我觉得应该哪里有个设置可以在提示的情况下也能画出来。还请大侠们帮个小忙。

holly_wood · 发表于 2013-6-19 19:57:32

零件发上来，帮你看看

爱了无忧 · 发表于 2013-6-19 21:38:24

holly_wood 发表于 2013-6-19 19:57 static/image/common/back.gif! I* c% R6 a: G/ ?+ N6 k; D3 T% `& m; p
零件发上来，帮你看看

图现在都画好了，其实是个很简单的草图，你画个10*5的草图，两边倒圆角R5，这样肯定倒不出来

tangcarlos3d · 发表于 2013-6-19 22:02:55

本帖最后由 tangcarlos3d 于 2013-6-20 20:17 编辑

如果要倒R5的圆角，那么上、下边的横线就是多余的了，不能要！到R4.5就行（只要小于5就行）。
建议楼主一般将倒圆角、倒45度角放到最后去倒，不要在草图里画这些东西。不然以后改图较麻烦（如要加拔模斜度就有时加不了）。

彤儿 · 发表于 2013-6-19 22:25:42

也不知是什么原因,按理说长10的边两边倒5的角正好相切呀, 不通!不通!

ganyiwei · 发表于 2013-6-19 22:46:05

原因很简单，你要是半径等于短边直线段长度的话，直线段长度就会变为0，这是不允许的，无论是在sw，还是proe里都是不允许，系统会报错，希望你能理解这点。

ganyiwei · 发表于 2013-6-19 22:46:58

彤儿发表于 2013-6-19 22:25 static/image/common/back.gif$ D9 N# ~; H/ [2 |5 R0 v, h. a0 Y2 c
也不知是什么原因,按理说长10的边两边倒5的角正好相切呀, 不通!不通!

看我的回复你就能想通，今晚就可以安心入睡了。

lixfmai · 发表于 2013-6-20 09:22:40

你可以把R5的圆角输入的时候输入R4.99999

qq625267377 · 发表于 2013-6-20 09:31:54

可以用圆弧画

大隐于市 · 发表于 2013-6-20 09:41:30

楼主也知道可以用画圆弧的方法去替代，这不是请教大家有没有其他更好的办法么。
我也经常碰到这种问题，同样求教，有简单一点的好方法请指点一下。

heat_ice2000 · 发表于 2013-6-20 10:09:14

不要用圓角指令,請用圓弧指令中的切線圓弧.一端切直線,一端在邊上,圓心在邊上.

asencwx · 发表于 2013-6-20 15:25:50

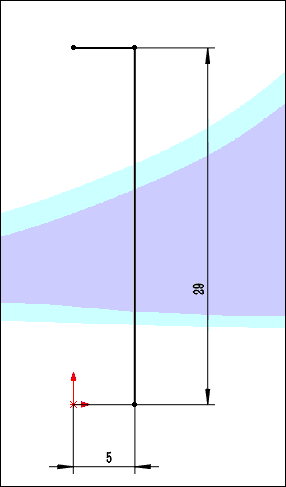

不知道这样会不会快点，其实感觉都是差不多的

wwl970 · 发表于 2013-6-20 16:19:51

路过学习了

爱了无忧 · 发表于 2013-6-20 20:06:58

tangcarlos3d 发表于 2013-6-19 22:02 static/image/common/back.gif% A8 G! m% p0 Z" u7 r7 F2 t
如果要倒R5的圆角，那么上、下边的横线就是多余的了，不能要！到R4.5就行（只要小于5就行）。
+ f8 ~$ l* I6 z# l建议楼主一般 ...

谢谢你的建议，这也是习惯问题了

爱了无忧 · 发表于 2013-6-20 20:10:47

ganyiwei 发表于 2013-6-19 22:46 static/image/common/back.gif
/ Y/ G1 C. F1 N( Z$ ~7 Z! _原因很简单，你要是半径等于短边直线段长度的话，直线段长度就会变为0，这是不允许的，无论是在sw，还是pr ...

我原来一直用的mastercam画图，画这种圆角时，也提示直线段为0，但还是能把圆角画出来，所以这方法用习惯了。

爱了无忧 · 发表于 2013-6-20 20:14:54

lixfmai 发表于 2013-6-20 09:22 static/image/common/back.gif! s# o+ [* b9 V" H; F9 P6 u
你可以把R5的圆角输入的时候输入R4.99999

你的这个方法我看是最完美的，小数点后多了就四舍五入，测量还是R5，也确实不报错了，版大要嘉奖！

爱了无忧 · 发表于 2013-6-20 20:19:31

十一、十二楼也是可行的方法，缺点就是要修剪。

cxl861208 · 发表于 2013-6-26 14:27:07

这种问题在UG里就不会存在，Ug里面是倒角并且删除中间那根线。Solidworks只能这样，没办法倒全圆角，实体可以，你拉伸出来之后再倒两边2.5的角就变成半圆了。
