如何画螺纹孔

lutao0808 · 发表于 2006-7-26 14:02:20

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

请教：sd如何画螺纹孔？？
谢谢大侠！！

[ 本帖最后由 zyw0303114 于 2006-9-27 20:28 编辑 ]

naught0911 · 发表于 2006-7-26 17:42:44

我还没在SW中见过罗纹孔,每次都是先打孔在画装饰罗纹.

SW有罗纹孔吗?

jiangkaiyan · 发表于 2006-7-26 18:49:13

不是有个异型孔导向吗？

zyw0303114 · 发表于 2006-7-26 20:22:25

你在论坛里搜索一下!肯定有有螺纹的画法的视频教程!江南有血超级斑竹!和我都作过罗纹的视频教程!而且连内外罗纹的装配的视频都有!

honsaoo · 发表于 2006-7-27 09:57:37

提示: 作者被禁止或删除内容自动屏蔽

helloyf · 发表于 2006-7-28 07:19:19

原帖由 honsaoo 于 2006-7-27 09:57 发表9 M8 F& p! }" J# t6 ]
当然有啦，异型导向孔命令。添加螺纹装饰线之后再工程图中可以显示螺纹线。如果要花真实的三维螺纹，则需要扫描等手段来完成，但不是绝对准确的，否则也画不出来。

为什么不是绝对准确的？螺纹很简单的，比方粗牙螺纹，其截面是三角形去掉了两个尖角吧。可以先绘制螺纹线，再用这个三角形扫描，应该是绝对准确的。

licengxin · 发表于 2006-7-28 08:08:49

其实在零件中也可以显示螺纹线，只不过SW的默认选项不显示螺纹装饰线罢了。具体方法如下:
在"工具--选项--文件属性--注解显示"选中"上色的装饰螺纹线"和"显示注解"选项，按回车键保存设置。然后，用异型导向孔命令，在"孔规格"属性管理中，"孔规格"选"螺纹孔"图标；"标准"选"ISO"项，同时在下面的"选项"中选中"装饰螺纹线"就可以了。

longcb2003 · 发表于 2006-7-28 13:17:06

扫描切割的话，收尾的工作比较难，要处理一下

jiexyj · 发表于 2006-10-13 14:19:58

同意大家意见~~~~~~

1010 · 发表于 2006-10-24 00:54:30

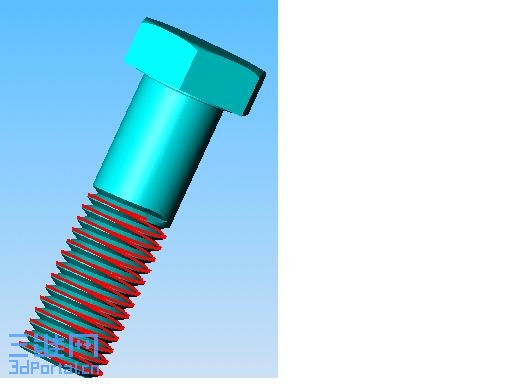

我有个六角头螺栓实例，你可以看看，内螺纹也就差不多了。

liking · 发表于 2006-11-12 01:05:09

嗯，还是这个方法好，毕竟有些时候螺纹显示只是为了让加工的师傅更清楚的知道这是螺纹呵呵。

mzkm · 发表于 2010-3-24 15:35:45

6# helloyf
谢谢你的方法很不错
