用SW的放样功能建立风机叶片的3D模型

米兰铁匠

; X' Y( A% b6 l$ N' `
5 o; u6 M4 r( z; h" p& |各位论坛里的筒子们好！小弟第一次在论坛里求助。非常期待大家能给点指示！谢谢了
我想建模风能发电机的叶片模型。
% x2 I# t! v3 V& B1 h先建立6个基准面，然后分别绘制6个草图截面（其中2个草图是圆，4个草图是通过txt文件导入的XYZ坐标绘制的曲线）。如下图：
% i3 U/ }" K9 Z, G1 V. n/ W
( Y6 s. Q/ j7 n7 L  ~: {/ U" {# W4 k. y

放样前草图

然后我想一次性对6个草图放样。可是发现只能对基准面1-2-3的草图放样，如下图：

# F. R7 u0 Z* Q- U3 C- e

基准面1-2-3放样

* Z2 Q0 b: k( W' u8 P& @; v# F

. n, i" D/ S, X如果再继续鼠标点击基准面4的草图的话，就出现如下图的情况，无法放样了：

- `; i/ V# }2 O& N! s8 r

基准面1-2-3-4放样

+ q; N2 e$ U( g' a5 }

4 K, `; k, d  w% N  G然后我想是不是草图的问题，于是拼命放大基准面4的草图右端尖角部分，发现是没闭合的（如下图所示）。可是我的txt里的坐标明明是首尾左边相同的啊，很疑惑。
6 D/ y$ s8 @! t: K, ?& x/ y$ ?
' X! u7 e8 @6 q" p
6 _* E& |0 ?% t& ?$ Y) W8 I& T

放大尖角

" D9 U0 _+ D5 l; G; T5 I6 I- e1 u6 w

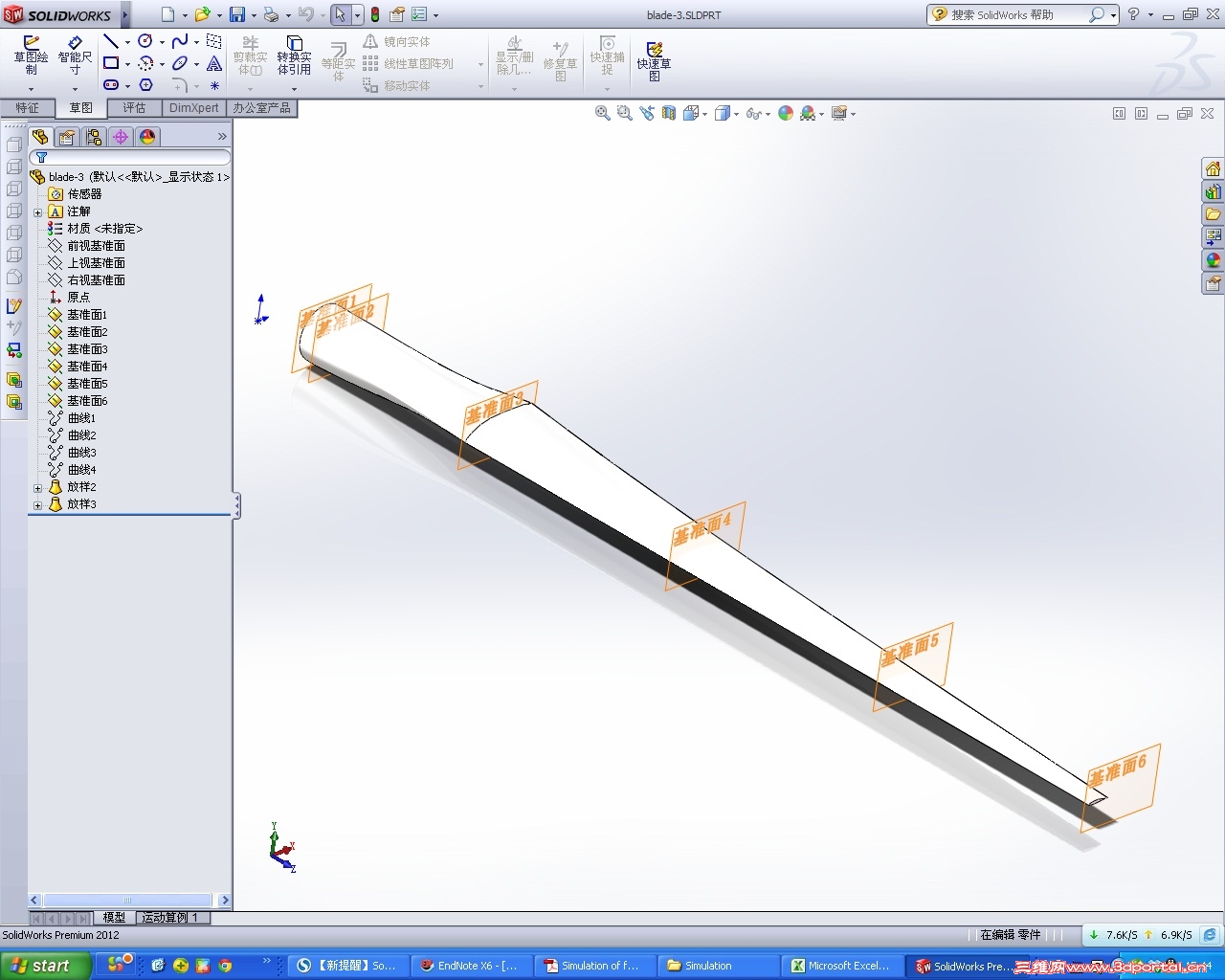

无奈之下，我只能分两次放样，基准面1-2-3为一个放样，然后再对基准面3-4-5-6再次放样。这样是可行的，结果如下：

两次放样之后

% U. d- ~" t1 y9 F  V, @

1 p0 Z9 q+ _% {; O5 p. Q可是我要把这个导入到ABAQUS里面meshing网格，于是想用组合命令对两个放样进行合并，发现无法组合。如下图所示：
2 _: l9 e- F& t
. Z& {& j6 L: _
4 |8 c& k) P, l" b& q4 S& F

组合两个放样

这到底是为什么呢？我就想能对几个草图一次性放样完毕。
不好意思，问题多了一点。希望有时间的高手能给点提示。谢谢啦！！
- p8 A+ o' v! y$ R. E我的草图请见附件如下：
% u1 t7 e! ^  U2 C& y% h
, z6 m* V" M' y7 S1 f. |0 ?
' p: L0 n4 r" k$ J9 h- x( h

杨成武

用ug可以解决

punk_lh

没有对你的文件进行任何修改，一次放样。从基准面6开始选择。

LFL2010

我也觉得是你的操作问题,不是草图的问题,我也使用放样出来 了,如楼上的,我就不出图了
7 w6 ~* Z! D* ^# x" G  c) M

SW小手。

一次放样不了是因为点没有你没有选好点。适当的移动下点就可以了。

米兰铁匠

punk_lh 发表于 2013-6-14 17:27 static/image/common/back.gif
没有对你的文件进行任何修改，一次放样。从基准面6开始选择。

谢谢你啊 如你所说 解决了

米兰铁匠

LFL2010 发表于 2013-6-14 20:34 static/image/common/back.gif
我也觉得是你的操作问题,不是草图的问题,我也使用放样出来 了,如楼上的,我就不出图了

+ ]* b; R) F8 t3 m6 c/ l谢谢你啊 如你所说 解决了

米兰铁匠

SW小手。 发表于 2013-6-14 20:56 static/image/common/back.gif
一次放样不了是因为点没有你没有选好点。适当的移动下点就可以了。

1 W  b4 Q! s0 P- G* u) [谢谢你啊 如你所说 解决了
