发个solidworks10的阀组装配图

ttyxe

6 H; `* T* Q0 o

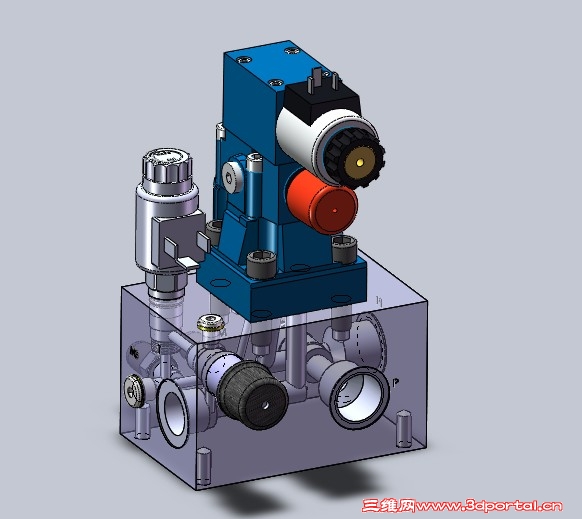

% o: Q4 U& y, t$ J这个贴是一个简单的液压阀组三维装配图，有板式阀及螺纹插装阀，目的是让未接触过插孔设计的人员学习。是solidworks2010弄的。
# R* t1 t, r! ~0 ^6 }. H/ d$ H螺纹插装集成块就是将所有插孔做成CAD块然后作为模板存起来，在solidworks里以块的形式插入（选择CAD格式），旋转切除即可，不明白可以看附件图纸。将解压的两个文件合并打开将是三维装配图了。与之前弄的一个小贴连接起来就完整了些http://www.3dportal.cn/discuz/forum.php?mod=viewthread&tid=1147190&extra=page%3D1
