请教前辈，怎么在圆面内剪掉长方形？

小刘-到 · 发表于 2013-6-5 15:54:16

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由小刘-到于 2013-6-7 15:03 编辑

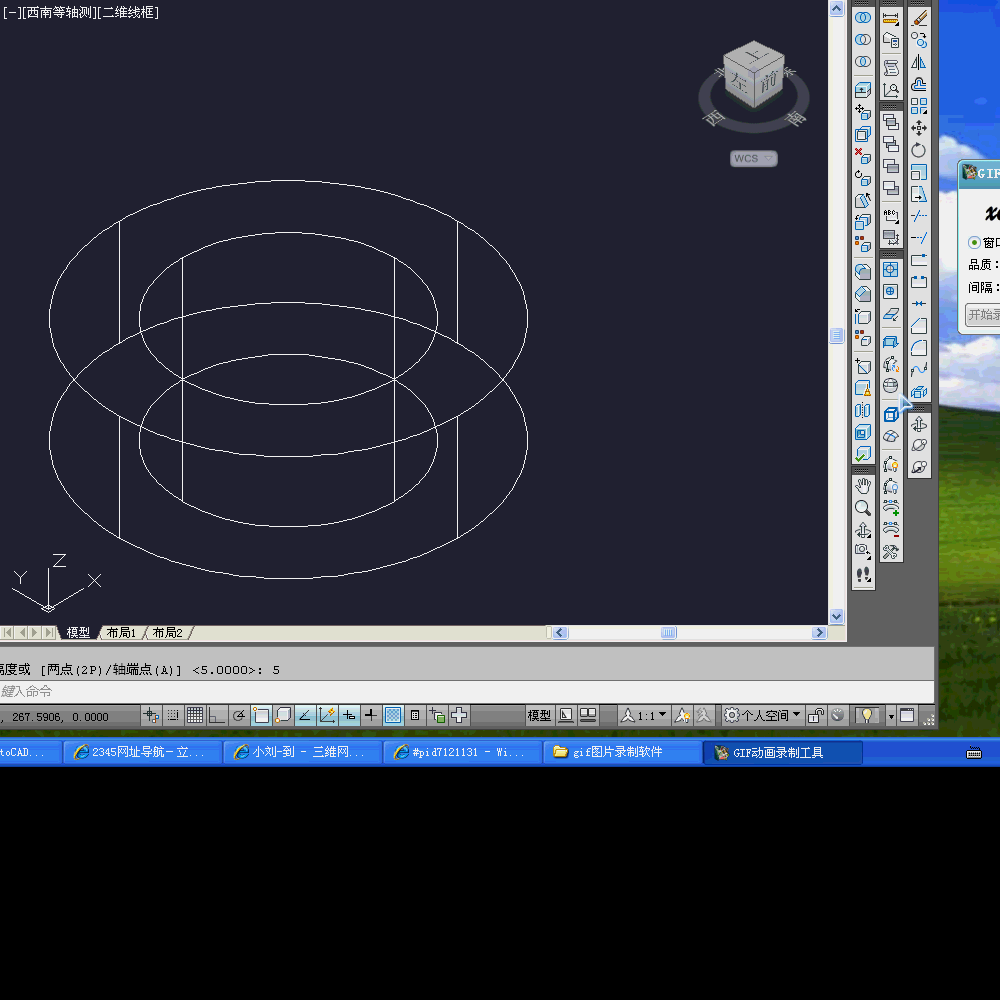

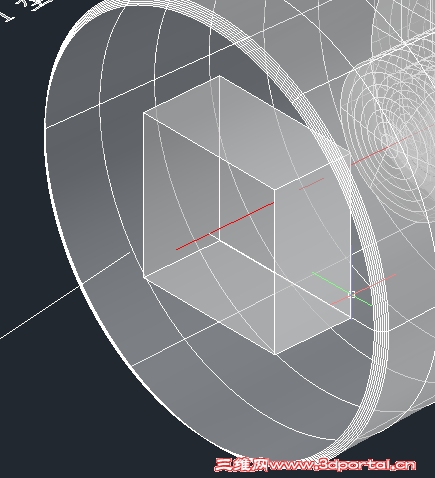

如图，怎么在圆和长方体之间的空间创造一个过渡平面？简单来说，就是创造一个圆面，剪掉长方形的面积，不知道怎么画，每次碰见这种情况都是重新画实体，剖切，麻烦死了，请教前辈，怎么画着方便啊？我觉得我这个方法实在是很笨，肯定有好方法的。

chenmik · 发表于 2013-6-6 10:08:07

唐昕晨 · 发表于 2013-6-6 15:50:47

可以先创建一个截面平面，然后再由生成截面平面到块。

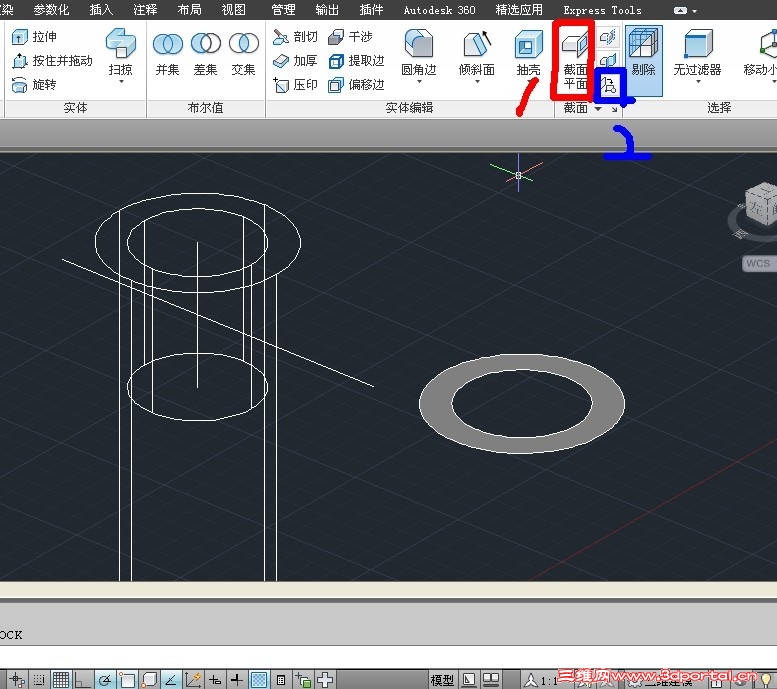

如下图：

小刘-到 · 发表于 2013-6-6 17:10:04

chenmik 发表于 2013-6-6 10:08 static/image/common/back.gif

内外都是实体，一使用提取边就全部选中了，而且创建出来的面域是重叠在一起的，用差集不容易选中重叠的面。我哪儿肯定弄错了！

小刘-到 · 发表于 2013-6-6 17:13:34

唐昕晨发表于 2013-6-6 15:50 static/image/common/back.gif
0 i5 Y: e3 \# M7 t7 B( I可以先创建一个截面平面，然后再由生成截面平面到块。
3 | ^. k4 b4 V! |4 S$ f9 g* _2 w1 H如下图：

不明白啊唐老师。

小刘-到 · 发表于 2013-6-6 17:21:28

唐昕晨发表于 2013-6-6 15:50 static/image/common/back.gif, Z6 w3 U1 ~! J/ F9 p) P! @
可以先创建一个截面平面，然后再由生成截面平面到块。7 L/ P) X! z( t- r
如下图：

我再琢磨琢磨。

小刘-到 · 发表于 2013-6-6 17:22:38

chenmik 发表于 2013-6-6 10:08 static/image/common/back.gif

前辈这个方法是先把实体炸开吗？

小刘-到 · 发表于 2013-6-6 17:34:11

唐昕晨发表于 2013-6-6 15:50 static/image/common/back.gif
8 b' L4 T k& F1 ^+ O1 p' d0 V可以先创建一个截面平面，然后再由生成截面平面到块。0 i- |/ V) G$ R: @; U; l4 q0 R! t
如下图：

明白了，还有一个疑问，生成的截面平面，和原有图形合在一起了，怎么弄掉呀？还有一个疑问，2楼前辈的方法没明白。

chenmik · 发表于 2013-6-6 18:27:53

小刘-到发表于 2013-6-6 17:10 static/image/common/back.gif
1 t# b; N! A* t0 Y, u内外都是实体，一使用提取边就全部选中了，而且创建出来的面域是重叠在一起的，用差集不容易选中重叠的面 ...

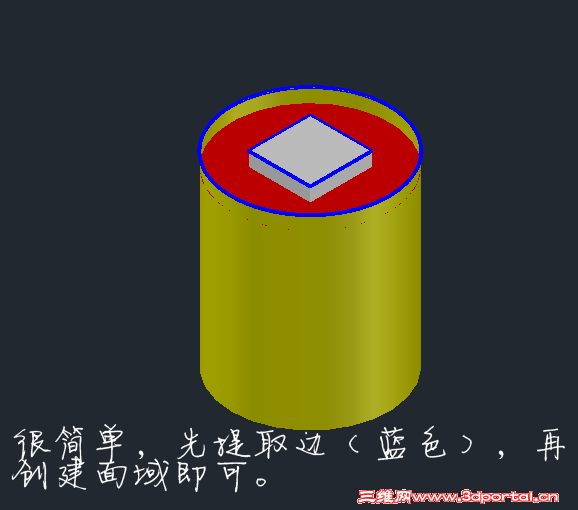

提取边是要按ctrl键。

南蛟龙/mg · 发表于 2013-6-7 08:31:35

路过，学习了！

小刘-到 · 发表于 2013-6-7 15:02:27

chenmik 发表于 2013-6-6 10:08 static/image/common/back.gif

感谢前辈，你这个方法真好，方便快捷好用，非常感谢！
之前有人说CAD画三维不好画，我就非要用它把三维图画好！！！
