图纸符号表示意思？

gsyefeng · 发表于 2013-5-28 17:22:27

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 gsyefeng 于 2013-5-28 22:00 编辑

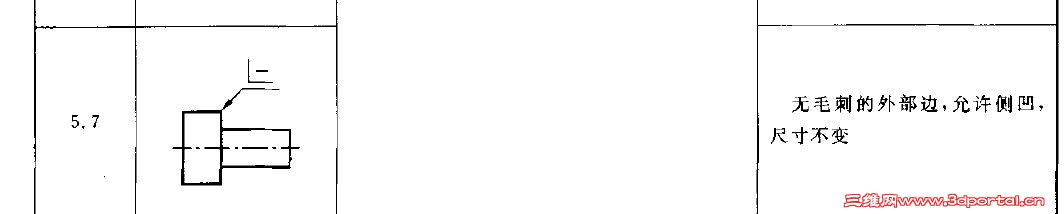

如下图在图纸上表示啥意思？是否有详细标准描述？谢谢。

lhf999 · 发表于 2013-5-28 18:43:42

是对形状边的规定，见GB/T 19096-2003《技术制图图样画法未定义形状边的术语和注法》。

gsyefeng · 发表于 2013-5-28 21:59:44

谢谢楼上兄弟。
