在技术要求中能否插入有上下偏差的尺寸

zw19791018 · 发表于 2013-5-27 16:54:53

您需要登录才可以下载或查看，没有帐号？注册

x

SW工程图中，在技术要求的内容中，有办法插入带上下偏差的尺寸吗？
SW2013可以插入形位公差、光洁度……，就是尺寸偏差不行

zll3310737 · 发表于 2013-5-27 17:13:50

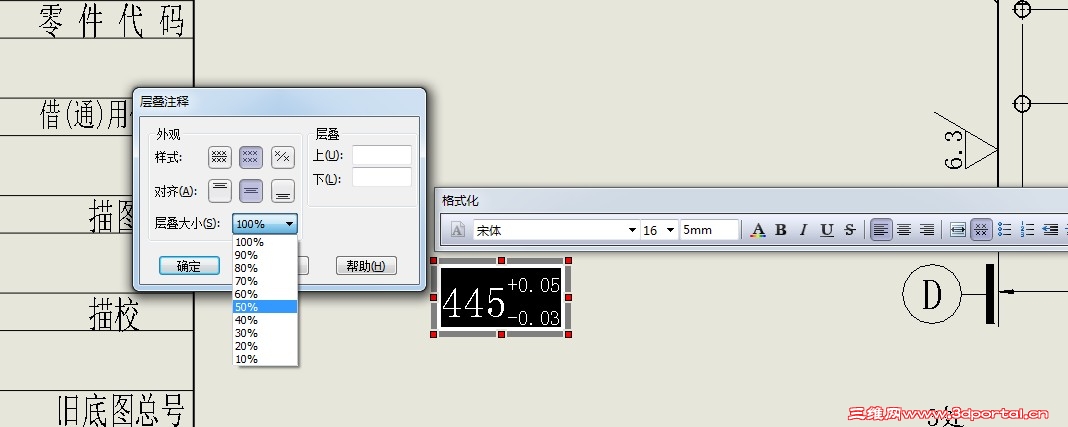

两个办法，一个是在输入注释内容的时候单击需要输入的尺寸包括公差，就可以自动输入尺寸，包括上下偏差，我用的2011版。第二种如图所示，基本上那个版本都可以的。

zw19791018 · 发表于 2013-5-27 22:12:24

多谢。第一种办法没理解。第二种方法确实能解决。3Q

zll3310737 · 发表于 2013-5-27 22:32:02

zw19791018 发表于 2013-5-27 22:12 static/image/common/back.gif k& `( _2 q' |* r5 D( E! F1 Y: ^
多谢。第一种办法没理解。第二种方法确实能解决。3Q

呵呵，是我的表达有问题。重新说下操作，没做过视频，请谅解。当你输入技术要求的时候，准备输入尺寸和上下偏差的时候，让光标停留在技术要求里，然后单击图纸中随便有个上下偏差的尺寸，或者尺寸，或者形位公差等等，它都自动把你单击的内容显示在注释里。我用的2011版本有这个功能。

yuchenchuangen · 发表于 2013-5-28 07:20:32

学习了，主要还没在技术要求中填写过这样要求

:good

JYL495277 · 发表于 2013-5-28 09:10:01

真的挺好，又学了一样东西。
多谢2楼的朋友了！！！
这样的问题，我原想是要用文字软件好WRD之类的来解决，真没想到SolidWorks本身就能作到。
再一次谢谢二楼朋友。
也谢谢楼主，问题提的好。
