怎样让标注的尺寸线消隐在文字之后

lhq657 · 发表于 2006-7-19 13:20:09

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

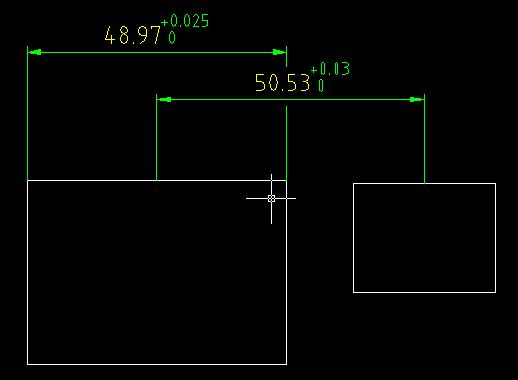

国家制图标准里面要求，尺寸线不能遮蔽文字，不知道大家有没有好的方法。
填充有类似的功能

渔樵 · 发表于 2006-7-19 13:25:42

1、炸开尺寸再打断尺寸线
2、不想炸开的话，就把尺寸线挪下位置，然后在文字下方再画条尺寸线。
3、写个程序定制下（可惜我不太懂)

lhq657 · 发表于 2006-7-19 13:51:22

原帖由渔樵于 2006-7-19 13:25 发表
* Q6 H1 i% b2 |. x1、炸开尺寸再打断尺寸线
) g6 J( K; U2 U3 \; ?, }% [2、不想炸开的话，就把尺寸线挪下位置，然后在文字下方再画条尺寸线。
+ O) \& y& P( i+ o5 o3、写个程序定制下（可惜我不太懂)

其实我知道比你说得更好的方法，我用AutoCAD Mechanical，里面有个命令“打断标准”就可以隐藏。
但是我画的图很复杂，标注很多，如果一个一个打断很麻烦。
期待更好的方法

zengxinghua · 发表于 2006-7-19 15:57:28

差不多是这样了,只能移下了

austin_tom · 发表于 2006-7-20 11:23:49

其实你可以换个角度，就是尽量避免或减少此种标注方式。当然，我也遇到此种情况，期待高手解决此问题。

菲虫 · 发表于 2006-7-20 11:36:52

有这种问题吗？我目前好像没遇到过呢。。。。。

pump2005 · 发表于 2006-7-20 18:22:57

天河软件有此功能,不知道VBA对ACAD怎样做!

kkkliu82 · 发表于 2006-7-22 12:48:05

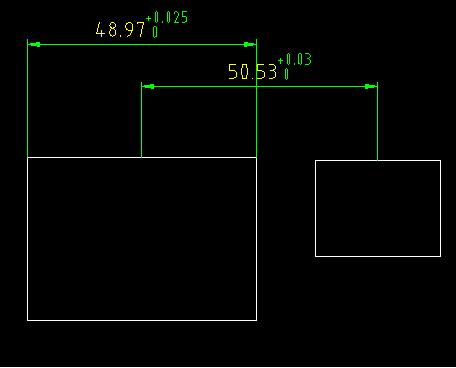

注意一下标注的顺序看看,如楼主的图,后标50.53应该可以避免你的问题

tjb1212 · 发表于 2006-7-22 13:52:08

AUTOCAD MECHENICAL中有“尺寸打断”功能专门解决此问题。

luwu20006 · 发表于 2006-7-29 13:07:17

你可以在标注样里面改一下啊

helloyf · 发表于 2006-7-29 14:09:32

慢慢的国家标准也会改了，我是这么想的。

hfmgh · 发表于 2009-11-22 12:35:00

这些问题CAD已经得到很好的解决，不必那么多麻烦！

coolwzzz · 发表于 2009-11-23 10:23:18

LS的怎么会自动断开尺寸线，是什么版本的，能说下吗?

hfmgh · 发表于 2009-11-23 13:33:23

原帖由 coolwzzz 于 2009-11-23 10:23 发表 http://www.3dportal.cn/discuz/images/common/back.gif; T, k. o1 S5 H a: P% Z$ ] a! ]
LS的怎么会自动断开尺寸线，是什么版本的，能说下吗?

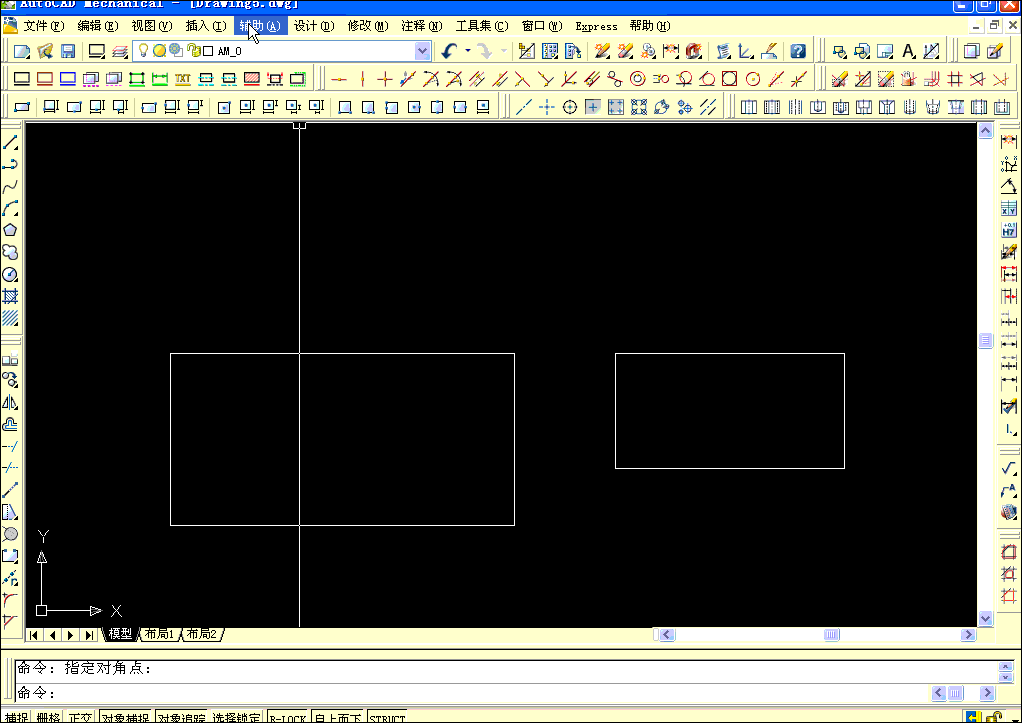

是AutoCAD Mechanical 2007 本论坛FTP下的

摩杰艹杰杰 · 发表于 2009-11-23 21:03:12

怎么会自动呢？

floodpeak · 发表于 2009-11-23 21:23:25

CAD2004版一样也能实现。

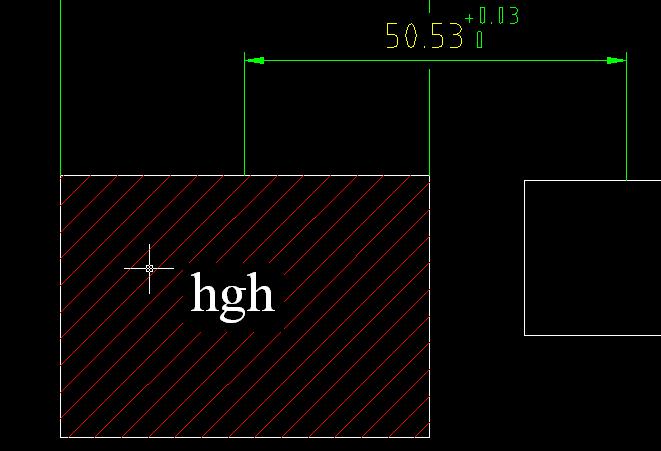

标注属性里更改背景和12楼一样。文字需要在文字特性里更改。

xuezhongfei2002 · 发表于 2009-11-23 21:34:58

高明，这个方法以前真的不知道，一试果然灵验

bingochan · 发表于 2009-11-25 00:03:05

嘿嘿以前还没发现可以这么简便！！

prt0683 · 发表于 2009-11-25 12:21:45

2004里也有个命令好像是局部消隐，大家找找看

无痕叶 · 发表于 2010-2-5 10:53:43

不错啊我也学会了

gxp1014 · 发表于 2010-2-5 22:54:16

看不清楚

雪野飞鹏 · 发表于 2013-8-27 12:09:44

学习啦，真不错

djh1006 · 发表于 2013-10-7 18:37:37

不必外掛程式,好方法

Y_S · 发表于 2013-10-8 11:32:40

谢谢12楼的方法，以前总是用打断尺寸线的命令，现在终于掌握了好的新的方法。

liu2005qiang · 发表于 2013-10-8 12:49:51

学习了，谢谢
