可伸缩零件在子装配体和总装图中的配置问题，请帮我看看

fd3d · 发表于 2013-5-8 21:28:13

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 fd3d 于 2013-5-8 22:43 编辑

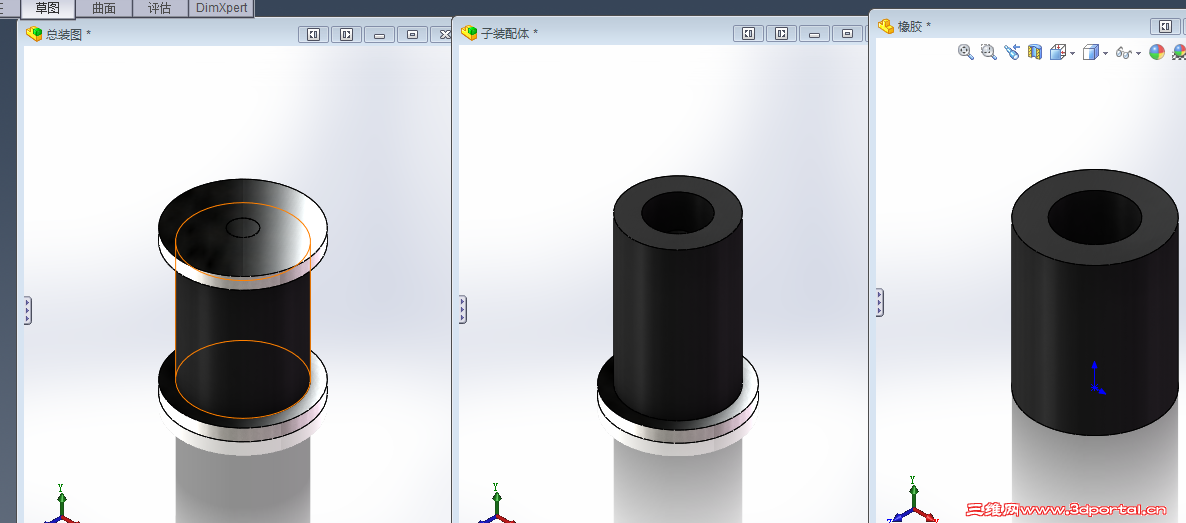

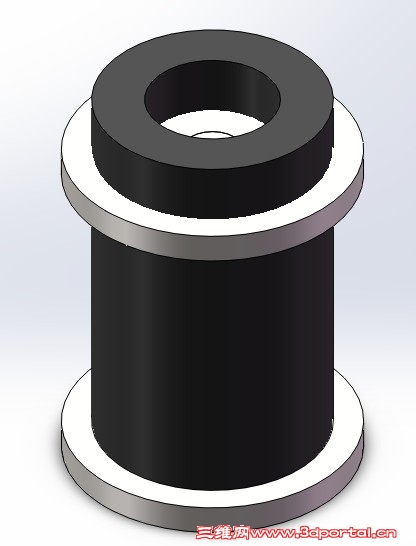

附件中的橡胶，在不受力的情况下长度为130mm，所以它的零件图中应该是长130mm，
子装配体中也应该是130mm长，总装图中受了压力，长度应该是100mm，
我怎么也不能让这三个图中的长度同时满足要求，请高手帮我看看该怎么办？
我是SW2012画的，橡胶零件图是采用两个拉伸做的，假设零件很复杂，不能用一个拉伸改变拉伸长度来做配置，
也就是不要改变我的建模思路，有办法吗？有朋友说子装配体要建2个配置，不知怎么弄？

SW配置练习.rar (279.97 KB, 下载次数: 5)

shyso · 发表于 2013-5-9 08:34:18

装配图只需要一个配置就好了，可以是压缩后的，也可以是压缩前的，随你选择。

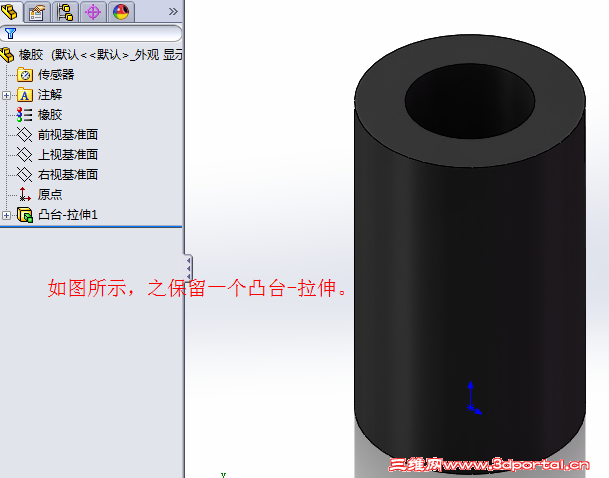

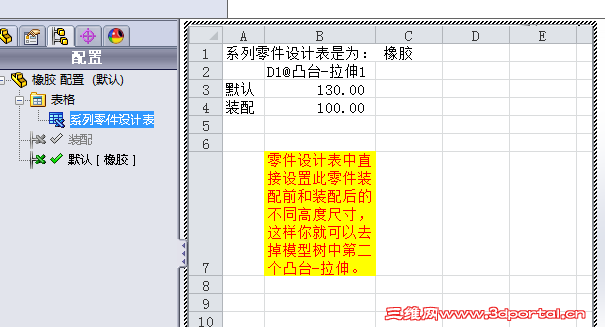

做法是零件图中增加一个配置，假设增加的是要用在装配图中的压缩后的配置，这样只需在装配图中右键这个橡胶零件，然后选择压缩配置；而零件工程图中引用位压缩的配置就好。这样零件工程图与总装图均照顾到了，两不误。。。

shyso · 发表于 2013-5-9 08:45:44

shyso 发表于 2013-5-9 08:34 static/image/common/back.gif/ H4 l" ]7 v! T7 f2 D7 z$ h
装配图只需要一个配置就好了，可以是压缩后的，也可以是压缩前的，随你选择。$ [, A- T. a/ [& B! b2 L, R# U4 n" H
做法是零件图中增加一个配置 ...

对不起，没看清题目，上面说错了，因为你这个是二重装配，在总装配体中还有一个子装配体。

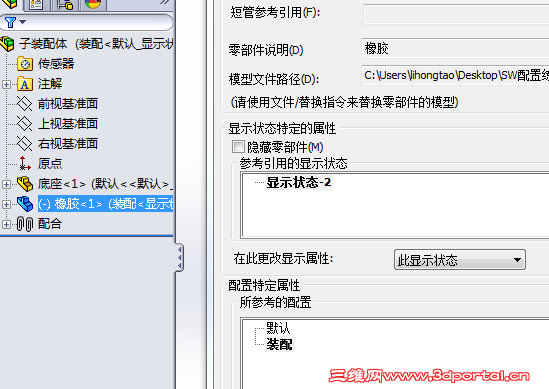

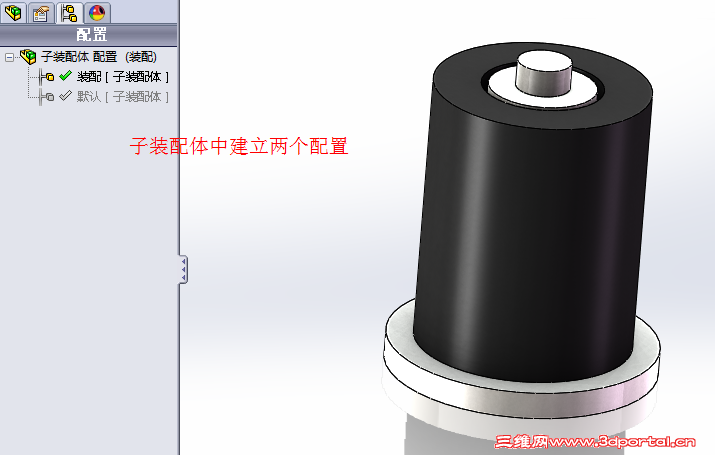

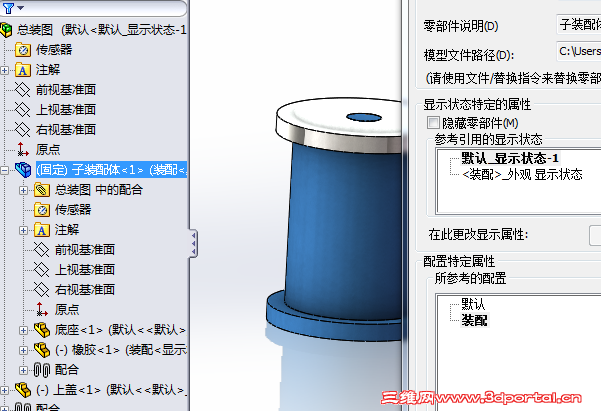

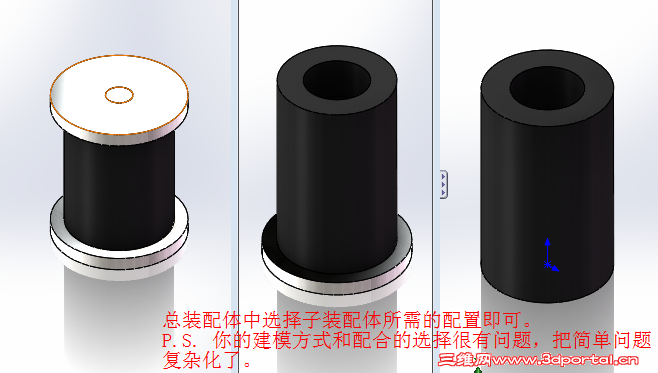

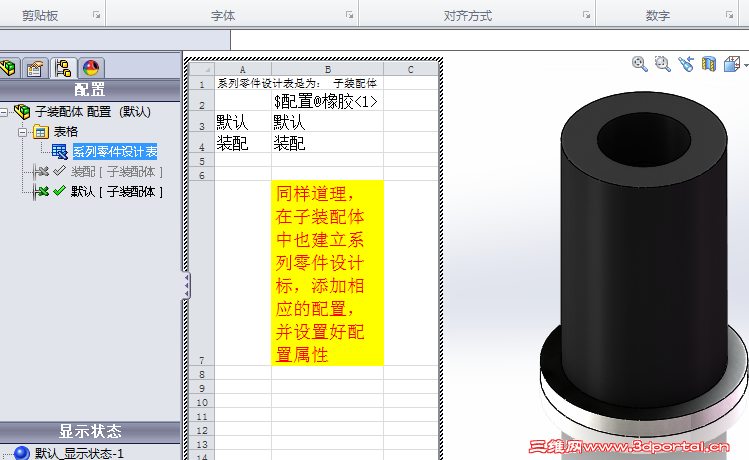

现在你有两个方法：1.在总装配体中打散子装配体，然后按照我上面说的来；2.子装配体也建立两个配置，子装配体的配置设置按照上面来，然后在总装配体中右键子装配体，选择相应的配置即可。

shyso · 发表于 2013-5-9 08:59:57

fd3d · 发表于 2013-5-9 19:10:27

shyso 发表于 2013-5-9 08:45 static/image/common/back.gif. f7 L2 y) L' Z! y! p9 z
对不起，没看清题目，上面说错了，因为你这个是二重装配，在总装配体中还有一个子装配体。& r2 i* R& ~. L5 ?: K- K; Q* @
现在你有两个 ...

谢谢，按照你的方法很容易就成功了。之前我也想在子装配体里做两个配置，不过我是用系列零件设计表来做，怎么也弄不好。请大侠再帮忙看看，子装配体中的配置，如果用系列零件设计表怎么做？
说句题外话：你的头像很牛！

shyso · 发表于 2013-5-10 09:01:32

fd3d 发表于 2013-5-9 19:10 static/image/common/back.gif; G7 p) K9 q3 ~. s
谢谢，按照你的方法很容易就成功了。之前我也想在子装配体里做两个配置，不过我是用系列零件设计表来做， ...

huodeidei · 发表于 2013-5-10 09:06:13

没搞明白说了什么

fd3d · 发表于 2013-5-10 22:57:51

本帖最后由 fd3d 于 2013-5-10 22:59 编辑

shyso 发表于 2013-5-10 09:01 http://www.3dportal.cn/discuz/static/image/common/back.gif

我这个问题是从一个复杂的零件中抽象出来的，所以假设只能用两个拉伸来表达零件的不同长度。也就是不改变我的建模思路上，用系列零件设计表怎么实现。
这个问题的实质是：我不知道系列零件设计表的高级用法。
比如：系列零件设计表能不能改变弹簧中的螺旋线的螺距、长度或圈数？

shyso · 发表于 2013-5-11 15:05:59

fd3d 发表于 2013-5-10 22:57 static/image/common/back.gif
0 G1 ?3 Y6 D- w: e4 d6 W( g) g# ]我这个问题是从一个复杂的零件中抽象出来的，所以假设只能用两个拉伸来表达零件的不同长度。也就是不改 ...

你说的这几个，系列零件设计表都能做到。。。

shyso · 发表于 2013-5-11 15:07:10

fd3d 发表于 2013-5-10 22:57 static/image/common/back.gif1 \* j% F/ t1 E( G) f
我这个问题是从一个复杂的零件中抽象出来的，所以假设只能用两个拉伸来表达零件的不同长度。也就是不改 ...

你有没有发现我的头像又变回以前的了，版主被请去喝茶了？？？

ryouss · 发表于 2013-5-11 15:18:28

fd3d 发表于 2013-5-10 22:57 static/image/common/back.gif
' `- m! f- H' }0 Y" q; x. W我这个问题是从一个复杂的零件中抽象出来的，所以假设只能用两个拉伸来表达零件的不同长度。也就是不改 ...

http://www.3dportal.cn/discuz/fo ... =1226246&extra=
參考如上

fd3d · 发表于 2013-5-11 16:23:35

ryouss 发表于 2013-5-11 15:18 static/image/common/back.gif, t1 E% Q9 @$ B- }
http://www.3dportal.cn/discuz/forum.php?mod=viewthread&tid=1226246&extra=) M& v7 u( h; J6 e+ ^* j
參考如上

你给的链接就是我想学的，我目前只知道简易的用法，就是先把尺寸都显示出来，再插入系列零件设计表，再在图中点某些尺寸，然后系列零件设计表中就出现一些项目，手工改这些项目就能做出不同的配置。
你给我的链接中，弹簧的圈数、导程等项目是怎么弄到系列零件设计表中去的？是不是要事先定义变量？哪里能找到相关教程？或者你教我一下行吗？谢谢！

ryouss · 发表于 2013-5-11 17:12:45

本帖最后由 ryouss 于 2013-5-11 17:21 编辑

fd3d 发表于 2013-5-11 16:23 static/image/common/back.gif
+ h! n0 A4 ]0 {" c5 C+ U你给的链接就是我想学的，我目前只知道简易的用法，就是先把尺寸都显示出来，再插入系列零件设计表，再在 ...

這就如shyso大大所介紹的一樣啊!

shyso · 发表于 2013-5-15 10:53:07

fd3d 发表于 2013-5-11 16:23 static/image/common/back.gif2 t+ U2 x2 X* p" U$ Y
你给的链接就是我想学的，我目前只知道简易的用法，就是先把尺寸都显示出来，再插入系列零件设计表，再在 ...

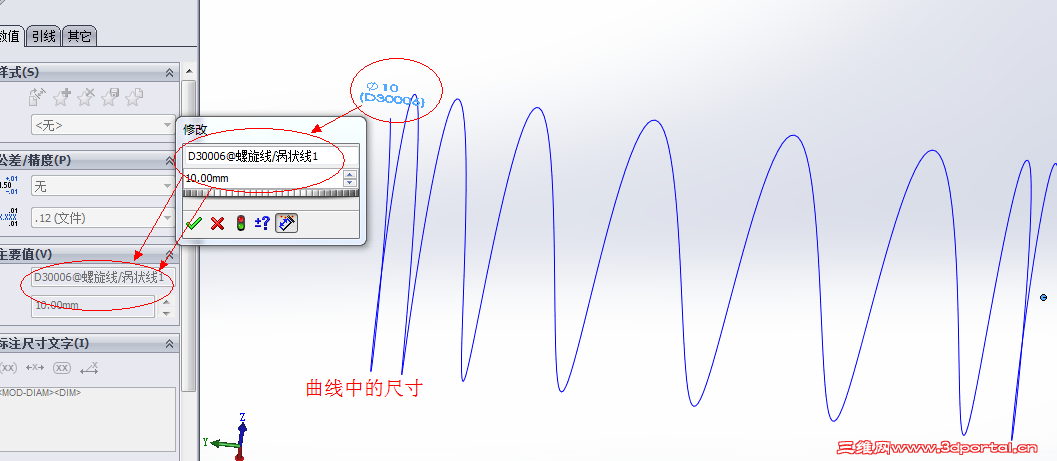

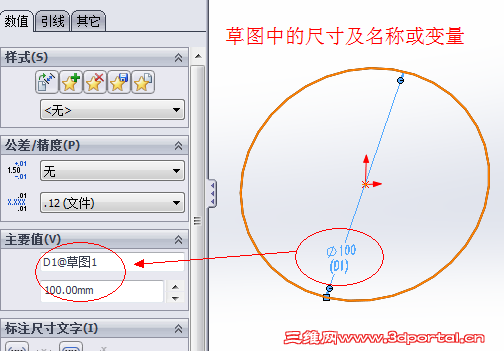

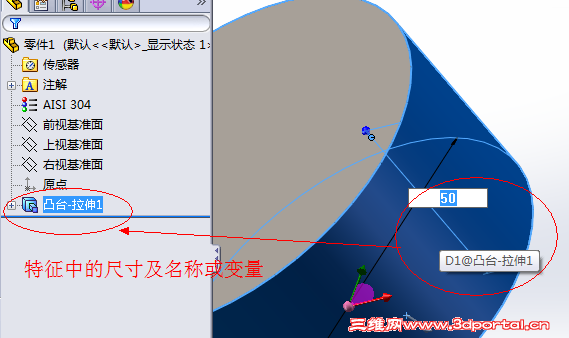

首先要找到尺寸想对应的名称或说变量，然后你就可以自由操作这些变量了，对于知道点编程的人来说很容易理解吧。
