网格划分？？

314212186 · 发表于 2013-5-8 10:24:50

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

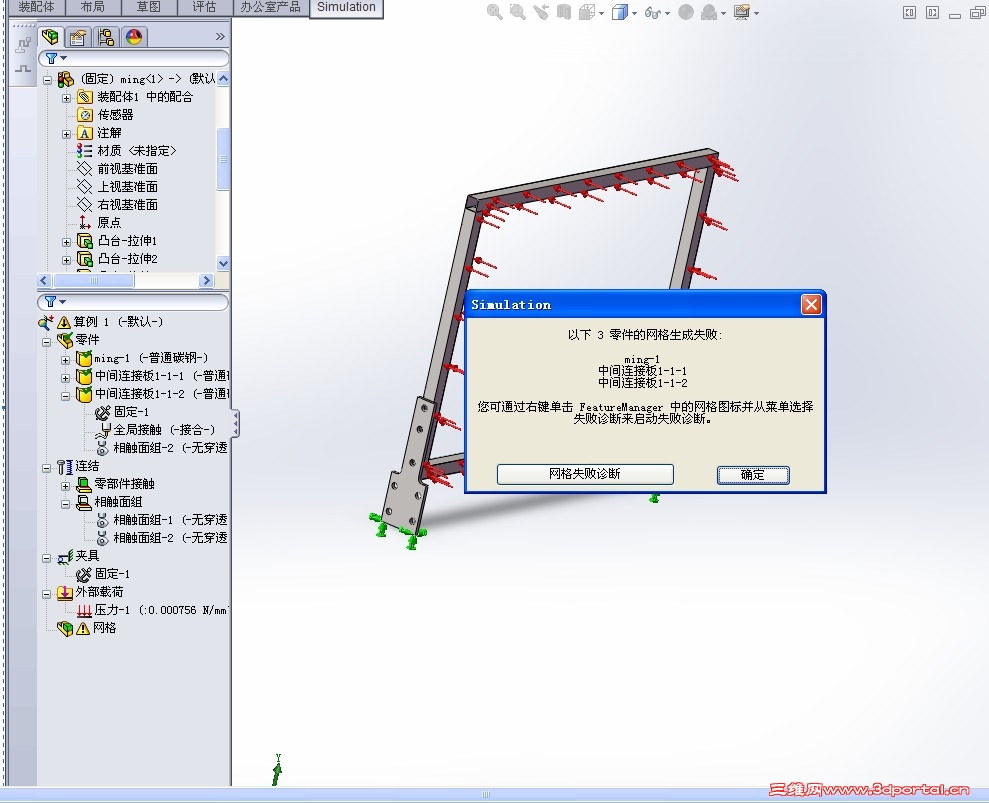

怎么这个分析画不到网格呢？？就三个零件而已

sxl_sxl · 发表于 2013-5-8 13:29:28

还真不知道，楼主把源文件上传别人才可以帮你

314212186 · 发表于 2013-5-8 13:34:39

sxl_sxl 发表于 2013-5-8 13:29 static/image/common/back.gif# r% N3 j4 X% k! v/ ~
还真不知道，楼主把源文件上传别人才可以帮你

附件是分析文件

ligl · 发表于 2013-5-8 13:57:44

是不是，零件有锐角，网格的大小要调的很小。

huodeidei · 发表于 2013-5-8 14:42:40

不是已经告诉你问题在哪里了吗？

socaug · 发表于 2013-5-8 15:37:55

网格太粗了。另外，50×50的方管壁厚才1？

骚丽的蜗壳丝 · 发表于 2013-5-8 17:18:36

梁单元与板要定义接触

SWSWSWsw · 发表于 2013-9-16 10:34:45

方管应采用梁单元，大板应采用壳体单元划分网格，不同网格单元之间要定义接解。

sunhuan103 · 发表于 2013-9-23 10:13:25

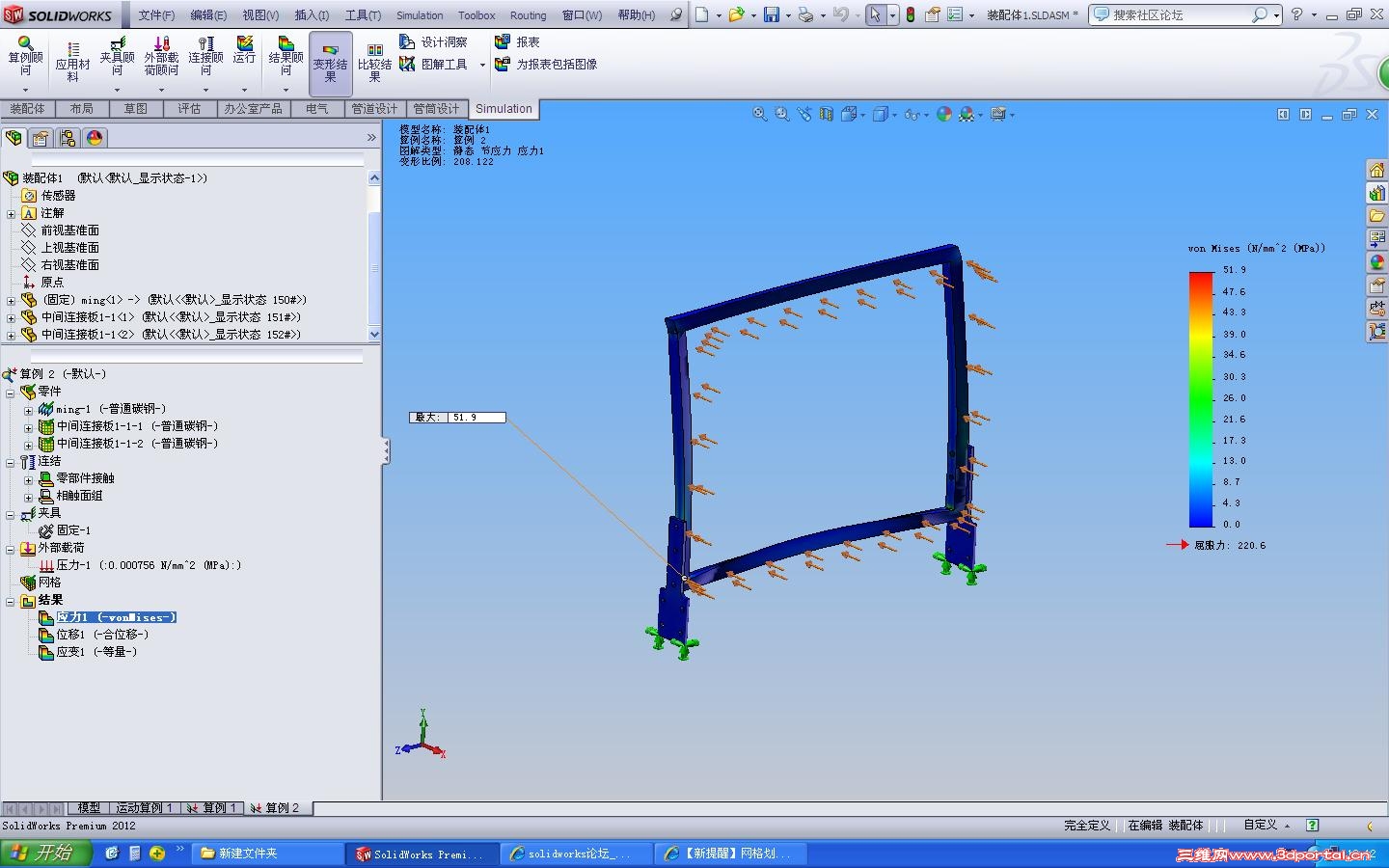

查看帮助做的

314212186 · 发表于 2013-10-17 21:32:14

sunhuan103 发表于 2013-9-23 10:13 static/image/common/back.gif% ?8 z' i- T; j, z+ e& `9 W
查看帮助做的

请问您是用什么办法解决网格不能生生成得问题得

XINBUFAN · 发表于 2013-10-17 22:07:38

有本关于Simulation的有限元分析的书很不错，比较合适初学者，《Solidworks2012有限元，虚拟机与流场分析从入门到精通》机械工业出版社的，介绍的很全，各种分析都有，也比较新，想学Simulation可以搞本看看！

314212186 · 发表于 2013-10-17 22:41:09

XINBUFAN 发表于 2013-10-17 22:07 static/image/common/back.gif
: a/ Q1 C: M8 N! V' a( p$ I有本关于Simulation的有限元分析的书很不错，比较合适初学者，《Solidworks2012有限元，虚拟机与流场分析从 ...

论坛有下载吗

阿帕奇 · 发表于 2013-10-18 09:10:11

314212186 发表于 2013-10-17 22:41 static/image/common/back.gif& H: V ~9 q1 ?. n1 t3 a
论坛有下载吗

你就不能花钱买一本？

314212186 · 发表于 2013-10-19 23:42:51

对要花得
