在装配体中如何让一个零件沿着螺旋线均布配合

lisuo · 发表于 2013-3-25 14:27:14

您需要登录才可以下载或查看，没有帐号？注册

x

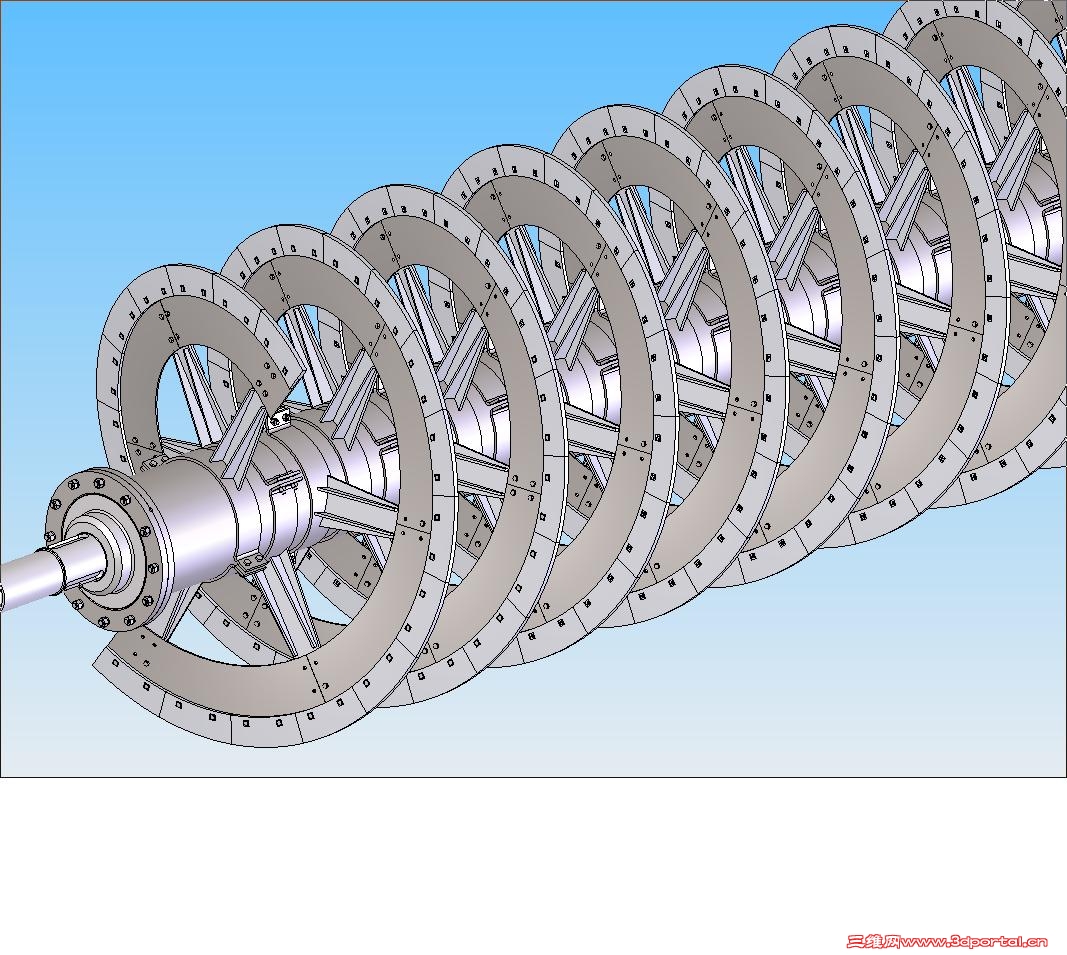

比如矿山上用的分级机类的，在螺旋叶片上安装小叶片，小叶片为展开的，用螺栓固定的螺旋叶片上，在SW中如何装配这个小叶片，然后在沿着螺旋线陈列排布。求解。

22553711 · 发表于 2013-3-25 15:20:22

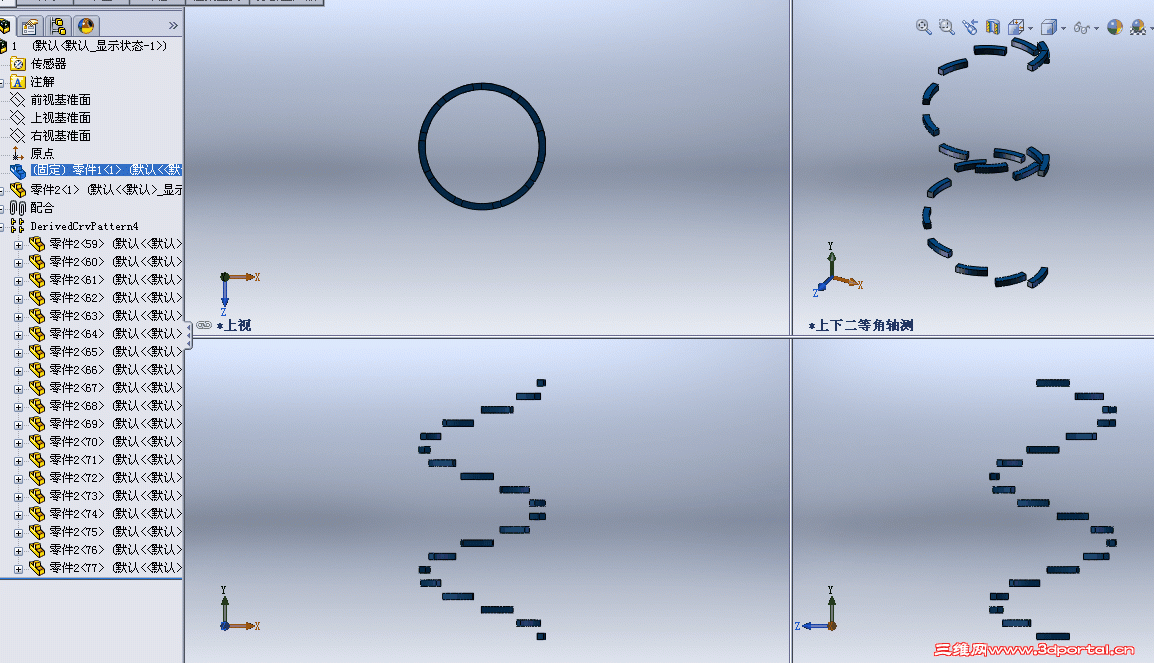

使用特征驱动阵列，不知道是不是您要的效果

lisuo · 发表于 2013-3-25 15:52:04

是这种效果，但如何建这个特征还没想明白，望指教。

阿帕奇 · 发表于 2013-3-25 15:54:59

lisuo 发表于 2013-3-25 15:52 static/image/common/back.gif8 _# x- z, u5 m& [
是这种效果，但如何建这个特征还没想明白，望指教。

做配合用的点，线之类的。
不能拘泥于零件的角，边，面，台之类的

22553711 · 发表于 2013-3-25 15:57:04

lisuo 发表于 2013-3-25 15:52 static/image/common/back.gif
8 W2 K$ G9 `; }2 L$ m3 G8 v/ w- t是这种效果，但如何建这个特征还没想明白，望指教。

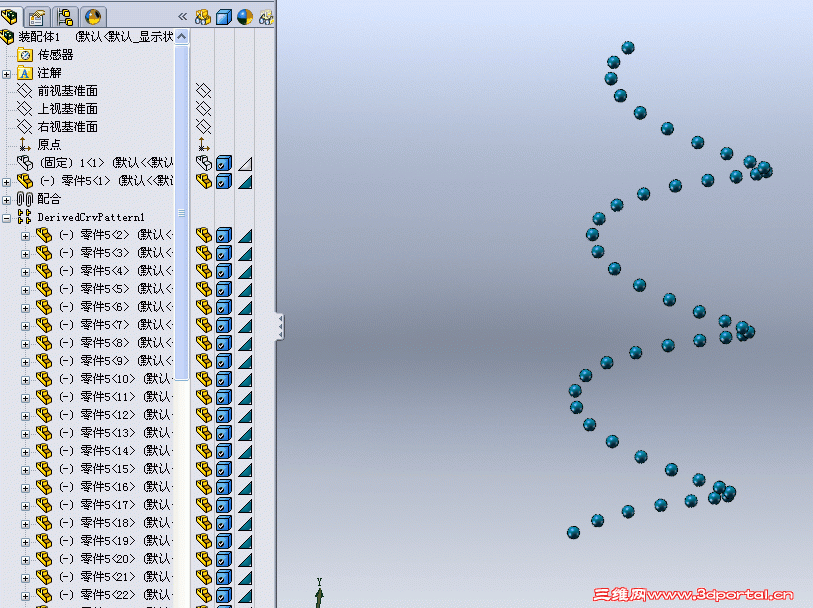

您可以建一个辅助零件，阵列用的特征可以在辅助零件中建立。
之后……你懂的

lisuo · 发表于 2013-3-25 17:45:22

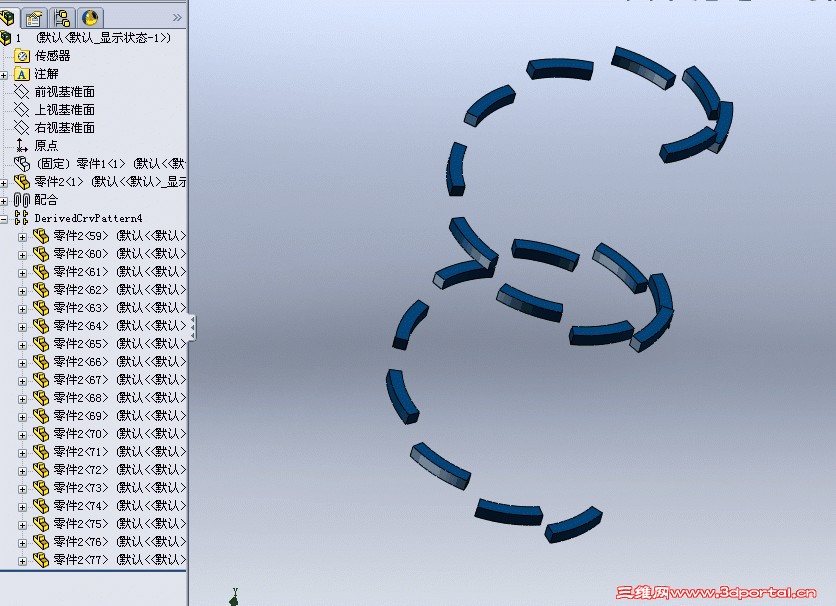

你做的是个球形，不知对于扇形的能否还能达到这个效果。而且这个扇形的外圆与螺旋线相重合，不仿你做做看。

22553711 · 发表于 2013-3-25 18:27:04

jie7788 · 发表于 2013-3-25 20:06:53

上传个源文件看看白

lisuo · 发表于 2013-3-26 08:24:37

本帖最后由 lisuo 于 2013-3-26 08:26 编辑

基本上是达到效果。把源文件传上来吧。做个辅助零件是个好思路。我做的这个是用配合方式做的，然后在线性陈列，总觉得不理想。感觉很费事。
