材料力学性能问题

wfwling12

力学计算时的许用应力的具体数值为多少。（常用材料的抗拉，抗剪，抗弯，抗扭许用应力）。

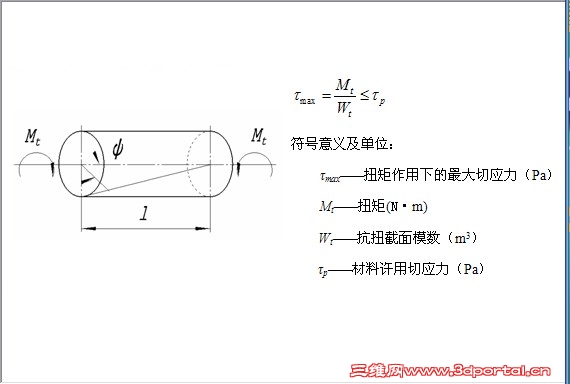

例如图中的许用切应力。

20020120

看什么材质啊。可以查材料手册的撒

gaoyns

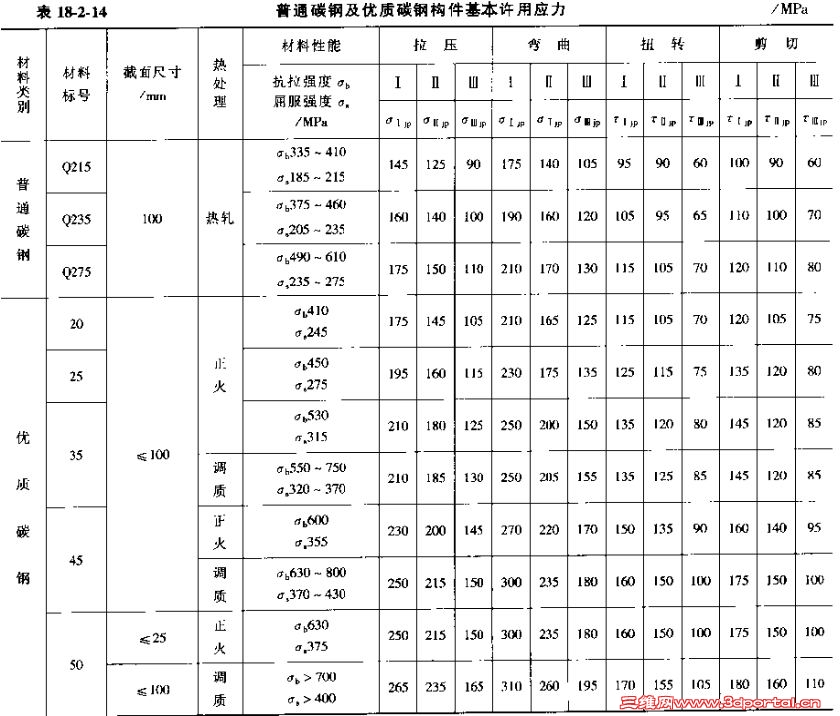

普通碳钢及优质碳钢构件基本许用应力见下表：

jeffenwu

这个一般查材料手册，里面都有

tangcarlos3d

除许用应力外，另外一个重要概念是安全系数的确定。不同安全要求的构件即使材料的许用应力相同，安全系数也不一样。

wfwling12

gaoyns 发表于 2013-3-21 17:10 static/image/common/back.gif
( }2 b+ a( O* M7 i, O& Z" @普通碳钢及优质碳钢构件基本许用应力见下表：

+ b0 Q+ c4 U' K* y# ?表中数值。要不要引入安全系数了？

amyandrob

许用应力是已经考虑安全系数了

wfwling12

amyandrob 发表于 2013-3-22 12:26 static/image/common/back.gif
许用应力是已经考虑安全系数了

( ]( q' v( A- X5 ~( L9 E如你所说。那么常用材料的极限应力又是多少呢。
按下图计算。还是有数据表格。

gaoyns

wfwling12 发表于 2013-3-22 12:16 static/image/common/back.gif
表中数值。要不要引入安全系数了？

8 D& C: X8 L; E许用应力＝强度极限 ÷ 安全系数，安全系数已经用过了，这是一般机构用材料的许用应力，对于特殊要求的设备才规定较大的安全系数，例如起重设备、建筑钢结构等。详细请参阅《安全系数和许用应力》（本论坛有）。

wfwling12

gaoyns 发表于 2013-3-22 14:26 static/image/common/back.gif
# E: |/ D/ f4 @: ^# T: k8 z  \许用应力＝强度极限 ÷ 安全系数，安全系数已经用过了，这是一般机构用材料的许用应力，对于特殊要求的设 ...

强度极限有没有数据表格的。或者在哪本书上有？

amyandrob

你所说的极限应力应该是说材料的屈服强度，过了屈服强度，材料就发生塑形变形，这是在设计上不允许的，所以你说的应是屈服强度，而不是抗拉强度！

gaoyns

wfwling12 发表于 2013-3-22 15:25 http://www.3dportal.cn/discuz/static/image/common/back.gif
强度极限有没有数据表格的。或者在哪本书上有？

" ]3 N/ f/ ^( W) [3 d- |

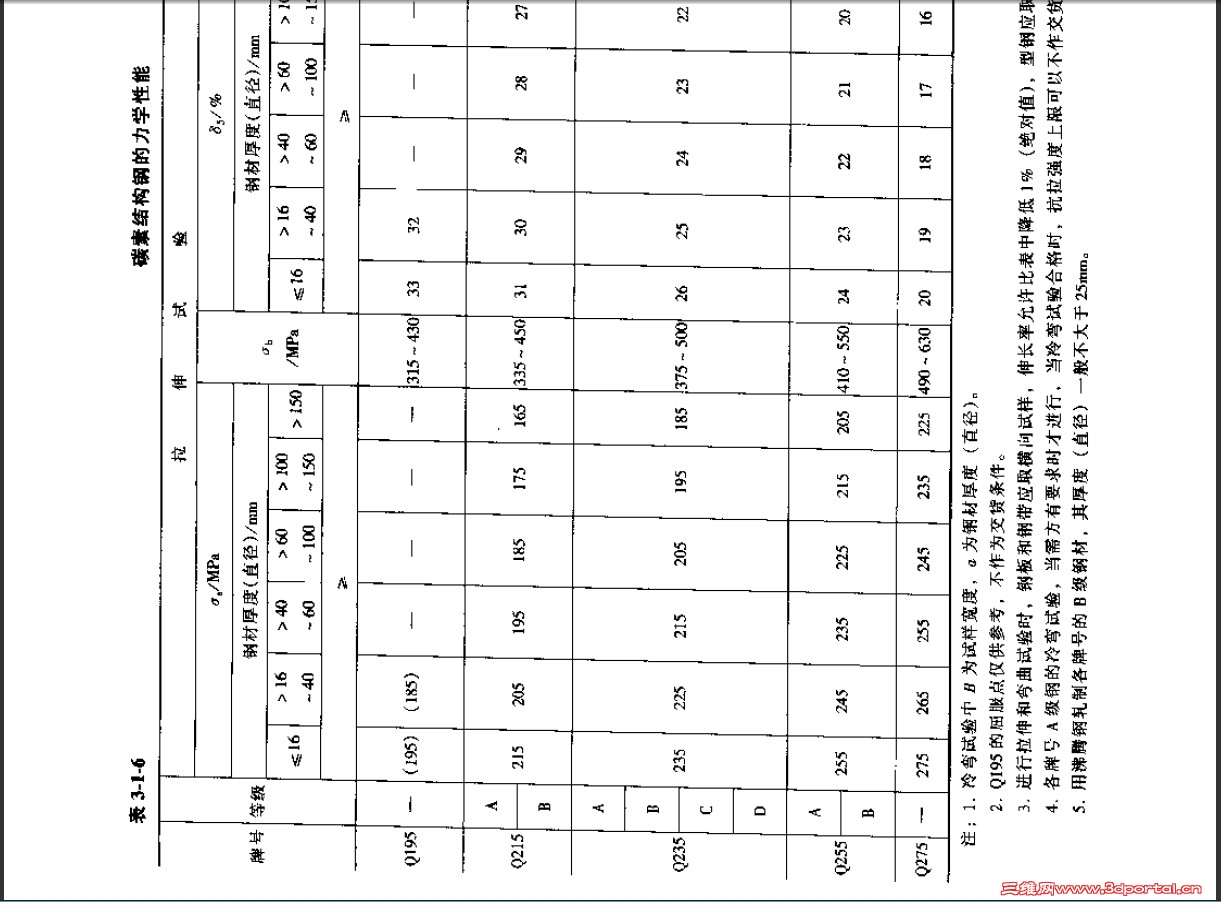

强度极限包括拉压强度极限、屈服极限、剪切强度极限、挤压强度极限等，用时查设计手册中的材料篇章，或材料手册中都有。前二者是最常见的。我在三楼的表中就有抗拉强度极限（σb）和屈服强度极限（σs）。

zjg2012

查看机械设计手册，轴，上面什么都有，计算，校核都有的。

kingsail

gaoyns 发表于 2013-3-21 17:10 static/image/common/back.gif
普通碳钢及优质碳钢构件基本许用应力见下表：

( u& M" M' G4 H! B; ?% I0 H麻烦那些应力下都有I、II、III，都表示什么呢

wfwling12

gaoyns 发表于 2013-3-22 17:39 static/image/common/back.gif
强度极限包括拉压强度极限、屈服极限、剪切强度极限、挤压强度极限等，用时查设计手册中的材料篇章，或 ...

; x0 K0 x; w' M! v我在机械设计手册上查了。就只有抗拉强度和屈服极限。其他的抗弯极限，抗扭极限，抗剪极限查不到。
6 }& [6 P* x  [2 u不知道能不能说的详细点。在哪里可以查到。

wfwling12

kingsail 发表于 2013-3-22 19:32 static/image/common/back.gif
麻烦那些应力下都有I、II、III，都表示什么呢

( O7 W3 N0 e3 P. ~+ C& f对称循环应力。不对称循环应力，静应力

gaoyns

kingsail 发表于 2013-3-22 19:32 static/image/common/back.gif
+ O* W! p7 k8 u! N3 d6 o麻烦那些应力下都有I、II、III，都表示什么呢

! q2 U, y  [" p, F# U/ n, II 类载荷：静载荷
II  类载荷：脉动载荷
8 B& Z: T- u0 k; UIII 类载荷：对称循环变载荷
- Y7 ~) d1 j1 }8 k; w; h5 b

gaoyns

wfwling12 发表于 2013-3-23 09:09 static/image/common/back.gif
( @, f; I$ ?+ M+ k7 L- c; A- V我在机械设计手册上查了。就只有抗拉强度和屈服极限。其他的抗弯极限，抗扭极限，抗剪极限查不到。
不知 ...

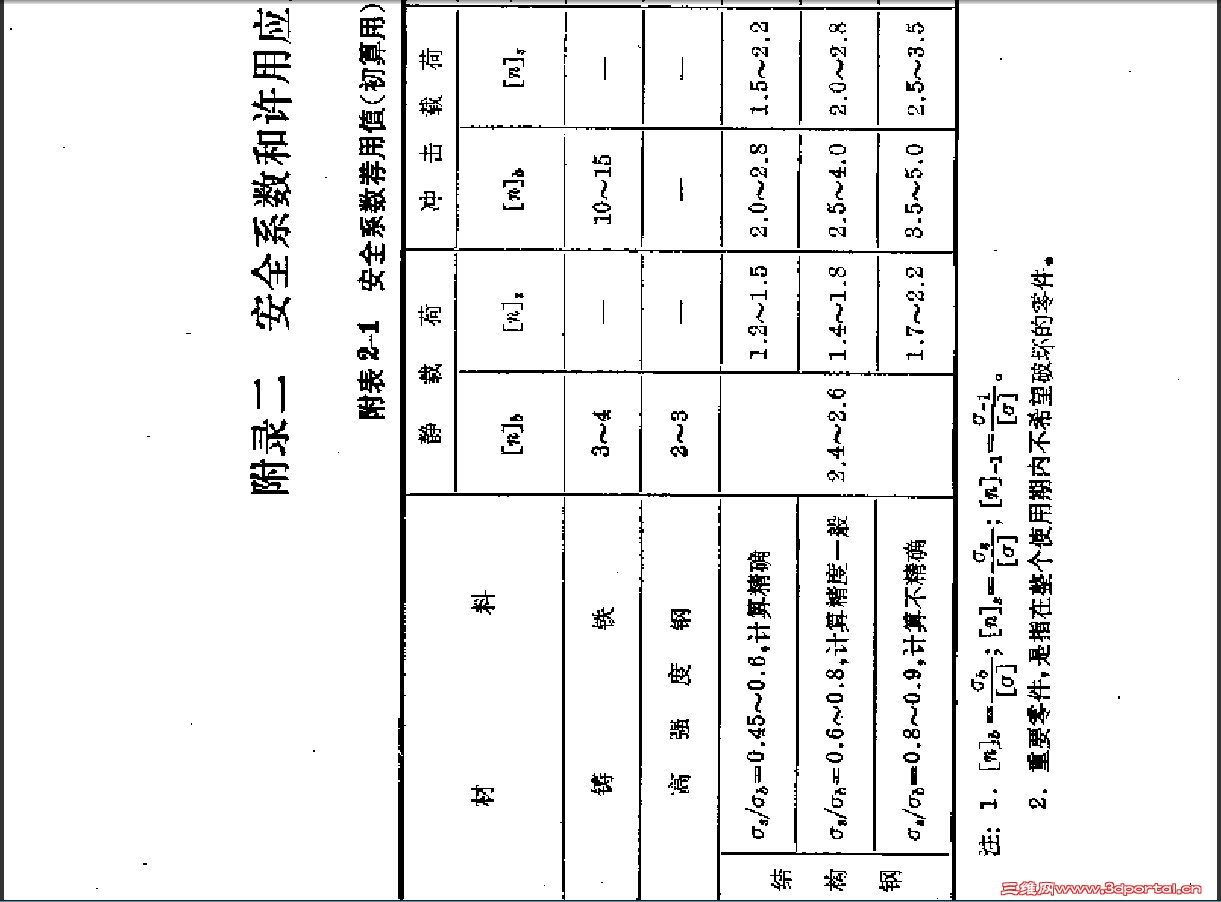

你可看一下《安全系数和许用应力》（本论坛有），的附录二，专门列表说明各种受力情况下的安全系数。强度极限用的都是抗拉强度，弯曲、扭转、剪切情况下有不同的安全系数，可求得各种不同受力情况下的许用应力。

wfwling12

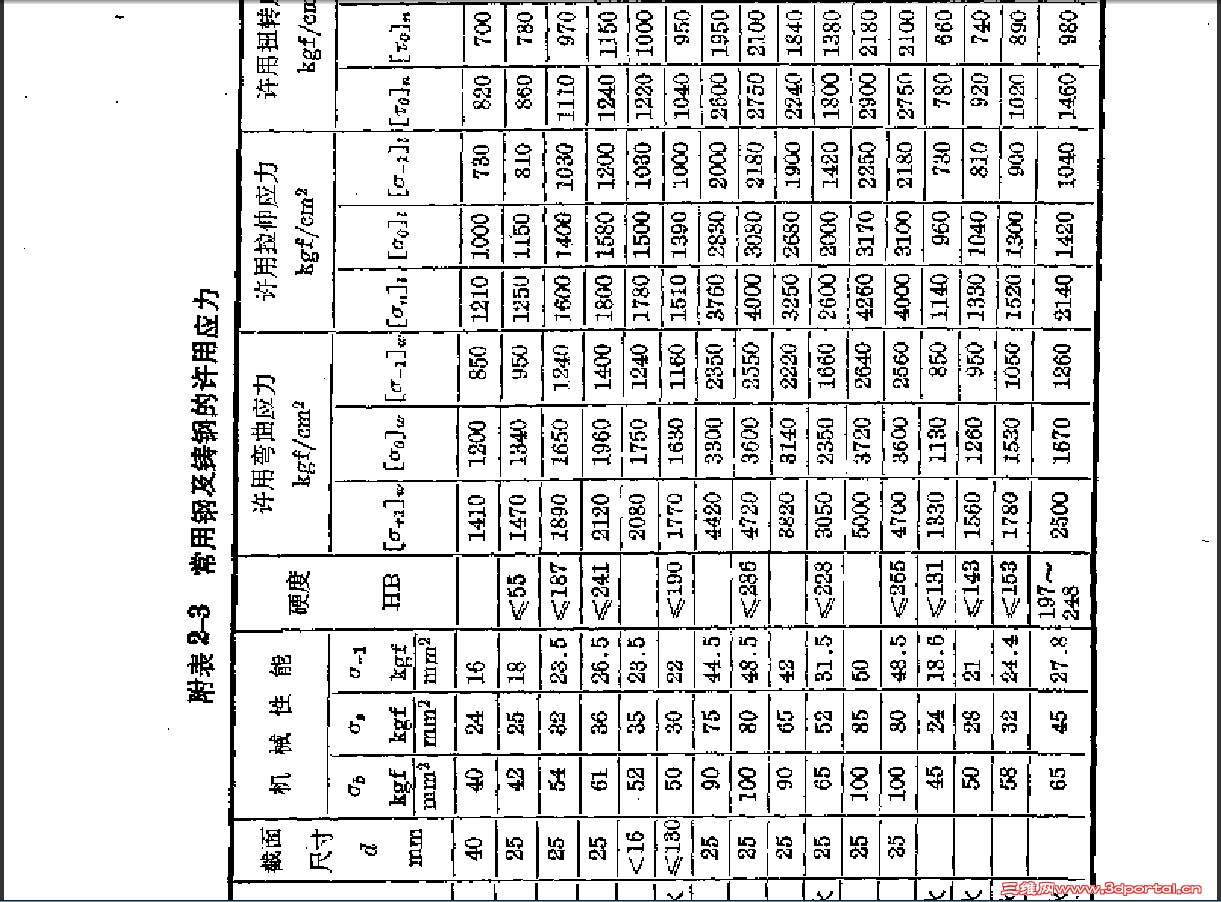

安全系数和许用应力---一书中查到下图。是许用应力。但我还是不知道强度极限啊？？？？？
难道我要再去乘以安全系数，近似求得？？？？？求指点！！！

wfwling12

gaoyns 发表于 2013-3-23 09:29 static/image/common/back.gif
你可看一下《安全系数和许用应力》（本论坛有），的附录二，专门列表说明各种受力情况下的安全系数。强度 ...

安全系数和许用应力---一书中查到下图。是许用应力。但我还是不知道强度极限啊？？？？？
难道我要再去乘以安全系数，近似求得？？？？？求指点！！！

gaoyns

wfwling12 发表于 2013-3-23 09:38 http://www.3dportal.cn/discuz/static/image/common/back.gif
- n2 l  g# T( I0 [安全系数和许用应力---一书中查到下图。是许用应力。但我还是不知道强度极限啊？？？？？
. a4 T  e/ g" C# }( b- V4 \) ?2 G难道我要再去 ...

; l$ I: y2 S# L3 W6 y4 H  p许用应力表中的第一栏中的机械性能中，σb就是抗拉强度极限呀！另外材料的抗拉强度极限所有设计手册上都有，很容易查到的。

wfwling12

gaoyns 发表于 2013-3-23 09:49 static/image/common/back.gif
  Q4 i. \  A( z9 K4 i许用应力表中的第一栏中的机械性能中，σb就是抗拉强度极限呀！另外材料的抗拉强度极限所有设计手册上都 ...

, b. N. ^- S& i2 k我是指的抗弯强度极限。抗扭强度极限，。抗剪强度极限。
0 q+ y4 d8 S4 E: V' _6 W但前面只有抗拉强度极限和屈服极限。他们之间有什么关系或者计算公式吗？？？

gaoyns

wfwling12 发表于 2013-3-23 09:54 http://www.3dportal.cn/discuz/static/image/common/back.gif
+ [! f0 H. s& M9 l4 i我是指的抗弯强度极限。抗扭强度极限，。抗剪强度极限。
但前面只有抗拉强度极限和屈服极限。他们之间有 ...

' j  g( p0 M; |' V; d. ^! G
利用抗拉强度极限（有时用屈服极限），分别除以抗弯、抗扭、抗剪的安全系数，就得这种许用应力。这点在18楼已经说过了。
/ y; \9 d2 x8 p% q+ U; p如果有适合的许用应力表，直接应用就行了，不必去计算。

wfwling12

gaoyns 发表于 2013-3-23 10:47 static/image/common/back.gif
, X- c$ z) S" `% m8 i' F, t+ z+ ~利用抗拉强度极限（有时用屈服极限），分别除以抗弯、抗扭、抗剪的安全系数，就得这种许用应力。这点在 ...

; h0 U4 T1 ^0 q3 }4 t是不是抗拉应力时 用抗拉强度除以安全系数？？
抗剪。抗扭。抗弯应力时时用屈服强度除以各自的安全系数？？

gaoyns

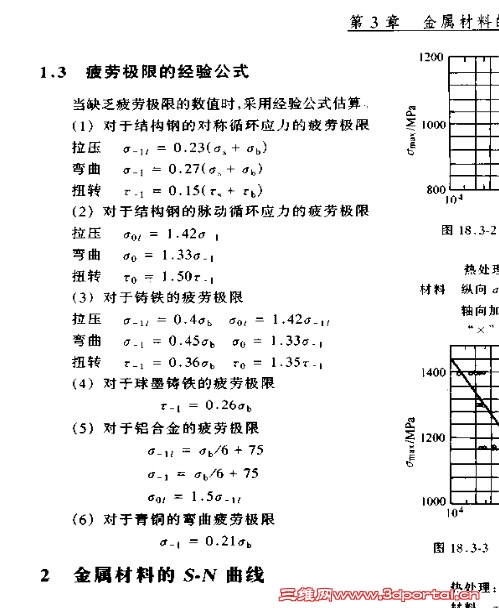

什么情况下用σb，什么情况下用σs，《安全系数和许用应力》第11页有说明，塑性材料的σs较小，计算时以屈服极限为基准，碳素结构钢为塑性材料。脆性材料的σs较大，用抗拉强度极限为基准。这样是安全的。对于含碳量较高的结构钢或合金钢，经热处理也变成脆性材料，这时也要用σb为基准。
