[练习题] 实体建模练习2

[复制链接]
发表于 2013-3-7 15:56:51 | 显示全部楼层 |阅读模式 来自: 中国辽宁营口

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
本帖最后由 2005llnn 于 2013-4-6 10:17 编辑 2 }5 I" B) x' ?
8 ?& a+ b, Q4 p( v6 Z, `
实体建模练习2

- x3 P0 d* R2 v9 u 1303.jpg
) ^4 p9 U6 K( u# ]* p# N" w/ E- i; s! u, Z7 X

评分

参与人数 1三维币 +10 收起 理由
2005llnn + 10 提供作图练习

查看全部评分

发表于 2013-3-13 10:28:41 | 显示全部楼层 来自: 中国广西南宁
本帖最后由 woaishuijia 于 2013-3-22 02:27 编辑 4 v2 I+ U  g3 l8 Z+ F
6 p) {; i* S' P' D
CA D几何作图竞赛题(2013年3月),至3月20日止
- \9 @, \/ z" b3 c" f8 @" y  u$ s, v$ f, r

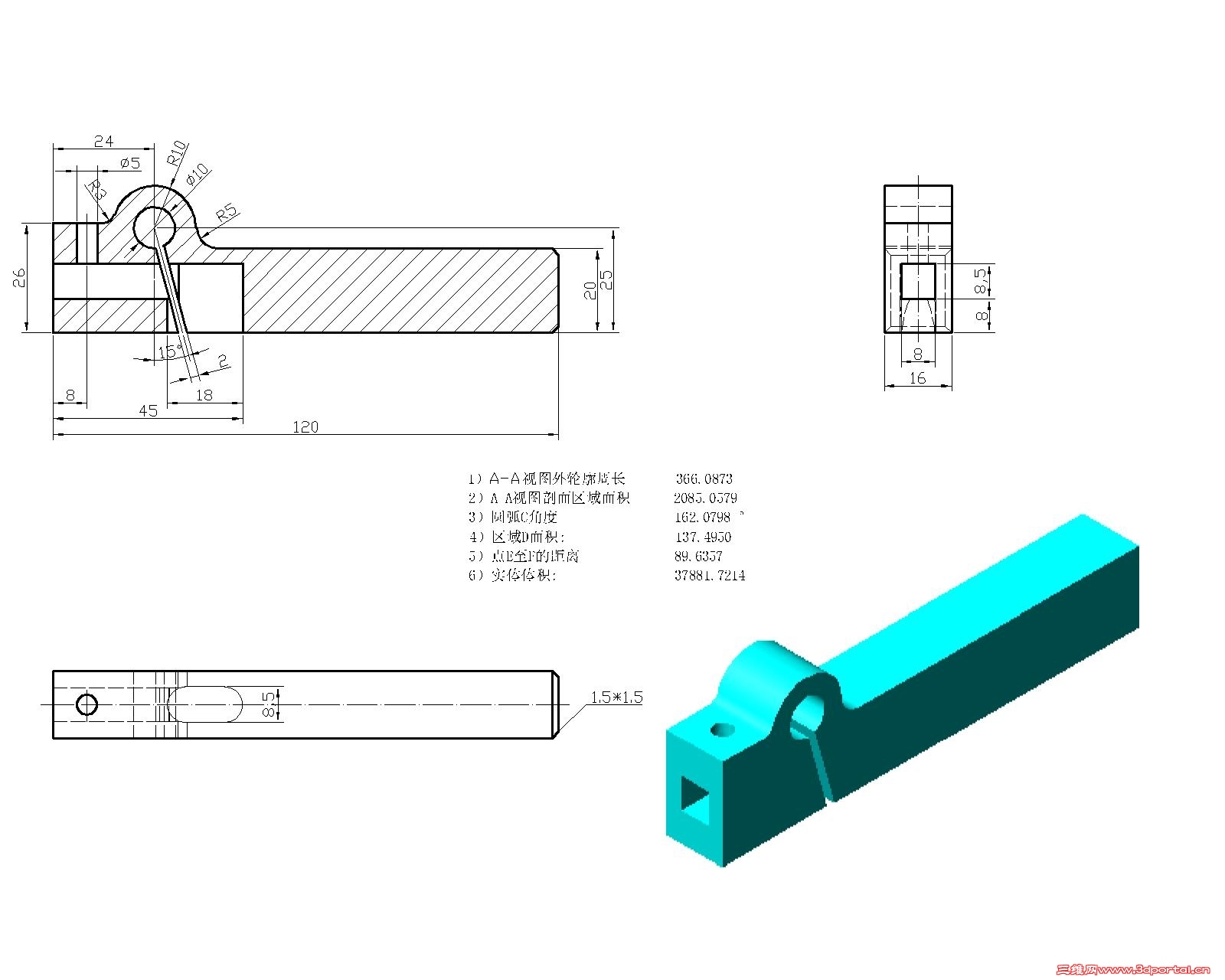

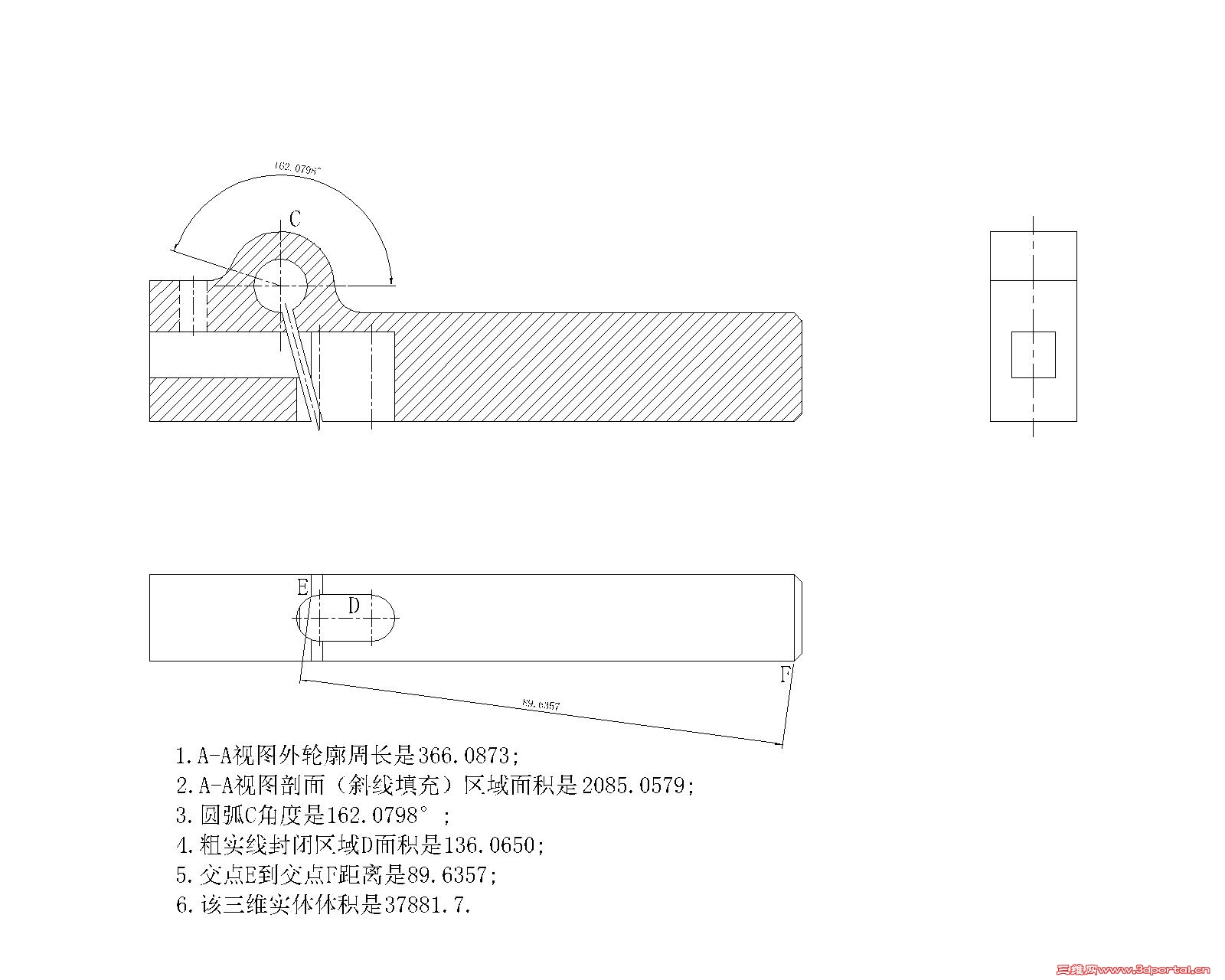

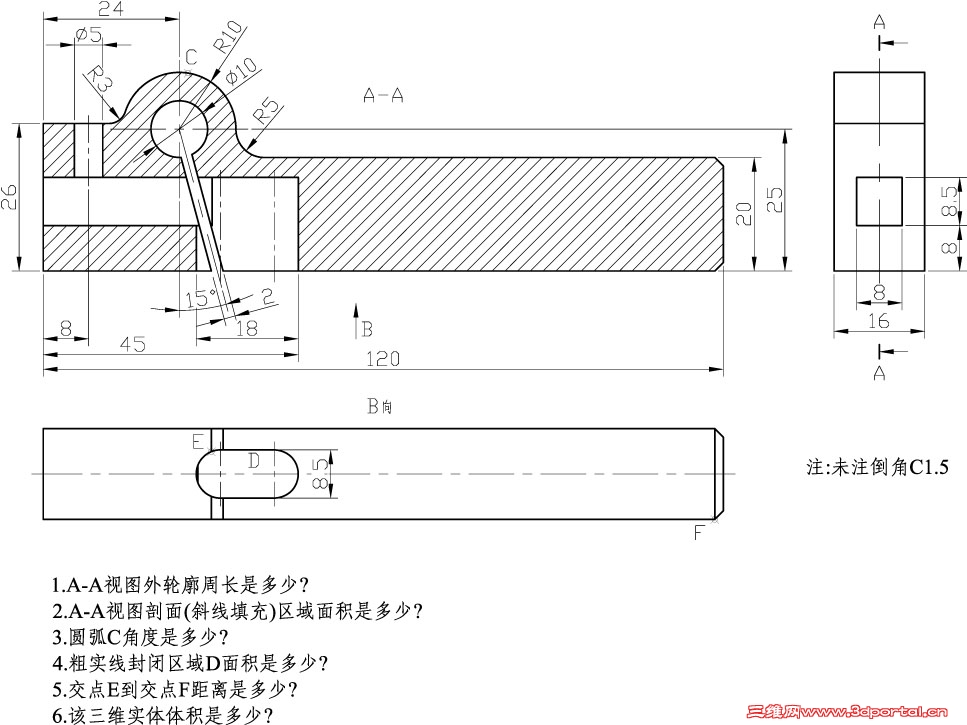

一.竞赛题目(参见附图)! _& \' ]$ H% J- s

% h8 e' [" N) D/ e实体建模练习2 $ C9 O. G( Y8 u3 o4 }" R
: `/ i2 @  z) B, j8 `- A
用AutoCAD作图法求出该题要求的5个数值及一个三维几何题数值 。0 s" `$ z) A- q% E- e5 u

' ?6 A# V- Y5 b& _尺寸精度要求精确到小数点后4位。角度单位必须使用十进制度数,不得使用度/分/秒,百分度和弧度,精度也要求精确到小数点后4位。三维几何题数值尺寸精度要求精确到小数点后1位。
' u) j- Y4 y0 T" W
7 b& P. _) N2 w4 ]6 F4 e二. 竞赛要求. G: Y7 O/ y  t: a- {, g/ @

0 j- m- U+ T. D会员、技术团队成员都可以参加,版主不参加,使用AutoCAD、ACM和MDT二维软件,( |5 N5 n4 `+ D4 C1 ]: |5 ?
在规定时间内将作出的图通过jpg附件在本主题下跟帖发表,只提供数值而没有所作图的截图或dwg附件,将不予评奖。
! \4 x: W2 X3 O: o4 o0 T6 n+ ]4 Z阅读权限定为最高权限。活动结束后由版主统一取消阅读权限。
: ]1 G5 B9 C/ n1 D& _8 {! F( i7 [禁止会员利用马甲一起参赛,发现将严惩。. p3 j3 |% \+ U5 X
- P1 f; Q+ o5 G' r
三.竞赛时间
; B9 Z% h, b4 H: m- }3 o4 u. \+ P+ ]* z* \! k) ]
2013年3月13日至2013年3月20日。3 k/ {$ }: O+ L! h$ g" O

+ N0 A2 m( I9 C% W5 h/ Q/ q四. 评选时间及方法
% Z: S3 ]  R$ A% L, Y
* ^7 r2 e& f; [" ?% t) g6 l4 o( |2013年3月20日-2013年3月23日,由三维网技术论坛CAD版块版主为评委,内部评选出各奖项。) s0 w& L" c3 x, q! B$ Z3 [

5 q8 N3 i! _, G" L3 G五.奖励
, f( F( n& v# C. n
* ^0 t# c8 X: I: t6 v: H! Q1、一等奖:5题全对奖励三维币50; 6 u  X- u: G7 X" f- r$ E
2、二等奖:答对4题奖励三维币40; + ?$ E# x, a) `3 }" D
3、三等奖:答对3题奖励三维币30;
" t3 V8 C0 s- q0 l$ _4、四等奖:答对2题奖励三维币20; 9 q1 }( S9 p- [' S
5、五等奖:答对1题奖励三维币10;5 X" G; t9 G- Z2 F4 j
6、三维奖:答对三维几何题奖励三维币30; $ g& \. g- S# U! |8 O' q) _
7、作图基本符合要求者先各奖励5个三维币;
, r+ @4 I- n. A- v% U8、根据竞赛实际情况会对奖励规则进行适当修改。6 {2 c7 {" T2 f( H
1 s0 J4 I; d* `  S8 a5 Y

7 `) D/ `" J5 Z六.其它
. W, U* t2 h3 z( A% [
) n. A3 T, V" C' e竞赛结束后在本帖发回复帖进行点评和讨论
7 d8 p! R+ ?. k
" Z. D) N+ Z9 v9 f+ m竞赛已结束,初步评定成绩见下表,请参赛网友自行核对成绩.如有异议,请于三日内在本主题后跟帖说明,三日后正式公布奖项.
: ^7 h3 ^5 v. g. v# Y: K
楼层
用户名
A
B
C
D
E
F
正确数
标准答案
366.0873
2085.0579
162.0798
136.8224
89.6357
3.7882E+04

3
smartlz
366.0873
2085.0579
162.0798
136.8224
89.6357
3.7882E+04
6
4
ysryc99001
366.0873
2340.4214
162.0798
136.8224
89.6357
3.7882E+04
5
5
西门吹鳕
366.0873
2085.0579
162.0798
136.065
89.6357
3.7882E+04
5
6
jiutiansl
366.0873
2082.3501
162.0798
136.8224
89.6357

4
7
qq625267377
366.0873
2085.0579
162.0798
136.8224
89.6357
3.7882E+04
6
8
lxf325
366.0873
2085.0579
162.0798
136.065
89.6357
3.7922E+04
4
9
一路彩虹
284.3944
2085.058
162.0798
137.495
89.6357

2
10
linebearing
374.7191
2885.0579
162.0798
136.8224
89.6357
5.0722E+04
3
11
zgssd
366.0873
2085.0579
162.0798
137.495
89.6357
3.7882E+04
5
12
ct4273
367.8447
2085.0579
143
137.495
89.6357
3.7882E+04
3
14
大隐于市
366.0873
2085.0578
162.0798
136.8224
89.6357
3.7882E+04
5
15
幸福_真好
367.0409
2085.0579
162
136.8225
97.7908
3.7882E+04
2
16
wangzai725
366.0873
2085.0579
162.0798
136.8224
89.6357
3.7882E+04
6
17
mbznianyi
296.7897
2085.0579
162
137.459
90.2659
3.7882E+04
2
18
xuyanrong
366.0873
2082.3503
162.0798
136.8224
89.6357
3.7882E+04
5
19

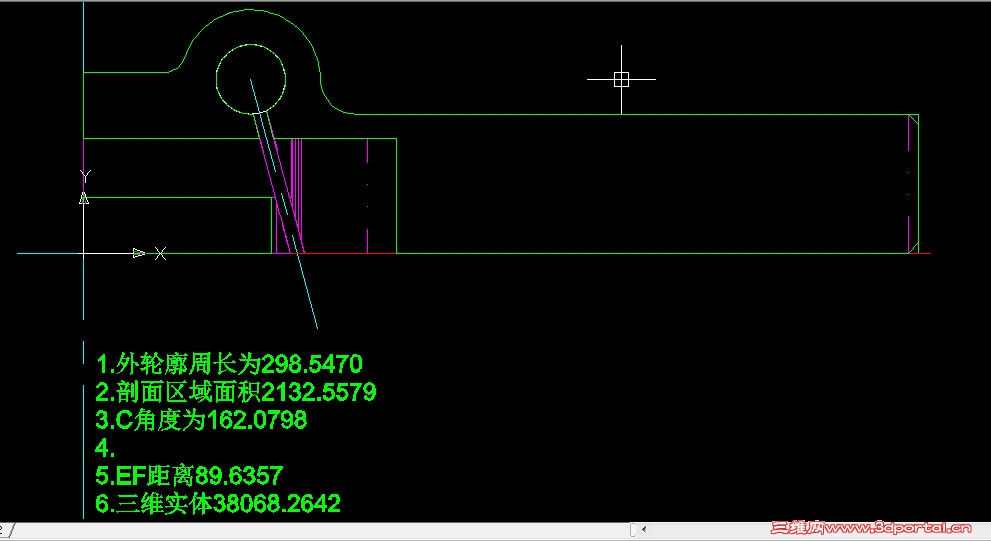

daji
298.547
2132.5579
162.0798

89.6357
3.8068E+04
2
20
gerald_lee
366.0873
2085.0579
162.0798
128.8798
89.6129
3.8029E+04
3
21
wupeiqi
366.0873
2085.0579
162.0798
137.495
89.6357
3.7882E+04
5
22
wheasy027
367.8447
2082.3502
162.0798
136.8224
89.6357
3.7394E+04
3
23
inuyasha_pw
366.0873
2085.0579
162.0798
136.065
89.6357

4
24
gongwen0519
366.0873
2085.0579
162.0798
137.495
89.6357
3.7882E+04
5
25
陳志強
366.0873
2085.0579
8.9601
137.495
89.6357
3.7882E+04
4
26
xtpi
360.9509
2103.0454
170.4802
135.8101
87.8971
3.8214E+04
0
27
henan1yzb
366.0873
2085.0579
162.0798
137.495
89.6357
3.7882E+04
5
28
gsddfg123
296.7897
2085.0579
2.8288
128.1715
89.6027
3.8005E+04
1
29
GOTO2
102
2084.9189
166.054
137.495
90.2658
3.7917E+04
0
30
play-boy
366.0873
2085.0579
162.0798
137.495
89.6357
3.3361E+04
4
31
LIAIYAO
296.7897
2085.0579
162.0798
137.495
89.6357
3.7922E+04
3
32
chenqi
366.0873
2085.0579
162.0798
136.8224
89.6357
3.7882E+04
6
33
凤九天
366.0873
2082.3502
162.0798
136.8224
89.6357
3.8068E+04
4
34
铜陵小鱼
366.0873
2085.0579
162.0798
137.495
89.6357
3.8109E+04
4
35
ss988
366.0873
2085.0579
162.0798
136.8224
89.6357
3.7882E+04
6
36
jastin168
366.0873
2085.0579
19.7559
141.1014
89.6357
3.7882E+04
4
37
yj9640
366.0873
2082.8502
162
136.0671
89.6357

2
38
林主0598
366.0873
2098.5579
162.0798
136.8224
89.6357
3.7991E+04
4
39
moonyuemo
366.0873
2085.0579
28.2883
173.62
89.6357
3.6791E+04
3
40
yunfei2046
366.0873
2085.0579
162.0798
136.8224
89.6357
3.7882E+04
6
41
hailangldf
296.7897
2085.0579
162.0798
137.495
89.6357

3
42
hbzyzyc
366.0873
2085.0579
162.0798
136.8224
89.6357
3.7882E+04
6
43
gsyefeng
366.0873
2085.0579
162.0798
136.8224
89.6357
3.7882E+04
6
44
sh_mrhg
366.0873
2085.0579
162.0798
137.495
90.5851
3.7461E+04
3
45
Oo
366.0873
2085.0579
162.0798
136.8224
89.6357

5
46
塔山817
366.0873
2085.0579
162.0798
172.19
89.6357
3.8160E+04
4
47
王老大先生
366.0873
2085.0579
162.0798
136.8224
89.6357
3.7882E+04
6
48
fish2
296.7897
2085.0579
162.0798
137.495
89.6357

3
49
赶路人
366.0873
2085.0579
162.0798
136.065
89.6357

4
50
qsmy1123
366.0873
2085.0579
162.0798
137.4861
89.6357

4
51
ilovebin1989
366.0873
2085.0579
162.0798
136.8224
89.6357
3.7922E+04
5
52
周富铸
366.0873
2193.0579
162.0798
136.8224
89.6357
3.7882E+04
5
53
cyanapple721
366.0873
2085.0579
162.0798
136.065
89.6357
3.7917E+04
4
注:表中文字为红色者,代表答案错误;空白者代表未提供答案或答案不明确

竞赛评分.rar

16.43 KB, 下载次数: 12

发表于 2013-3-13 13:06:53 | 显示全部楼层 来自: 中国江苏无锡
本帖最后由 woaishuijia 于 2013-3-22 02:04 编辑
5 {9 R+ a! ^, j! \6 D0 l
1 x0 F& T( O( i1 O! C, j4 q交作业如下 零件2.rar (54.05 KB, 下载次数: 8)

评分

参与人数 2三维币 +85 收起 理由
2005llnn + 80 一等奖+三维奖
woaishuijia + 5 参与鼓励

查看全部评分

发表于 2013-3-13 13:31:26 | 显示全部楼层 来自: 中国安徽合肥
本帖最后由 woaishuijia 于 2013-3-22 02:05 编辑 . o, D* z' h+ a4 {- N# R

" X8 h5 c1 E4 m# q; H( K学习,学习,再学习。(重在参与)

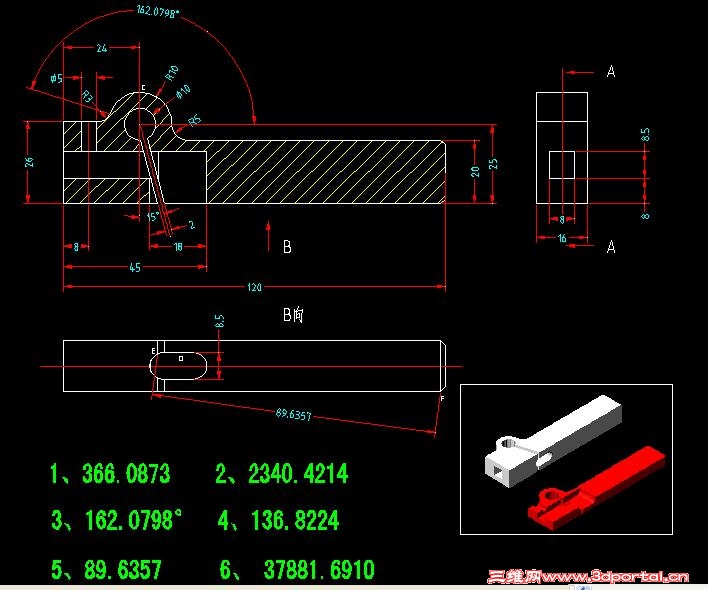

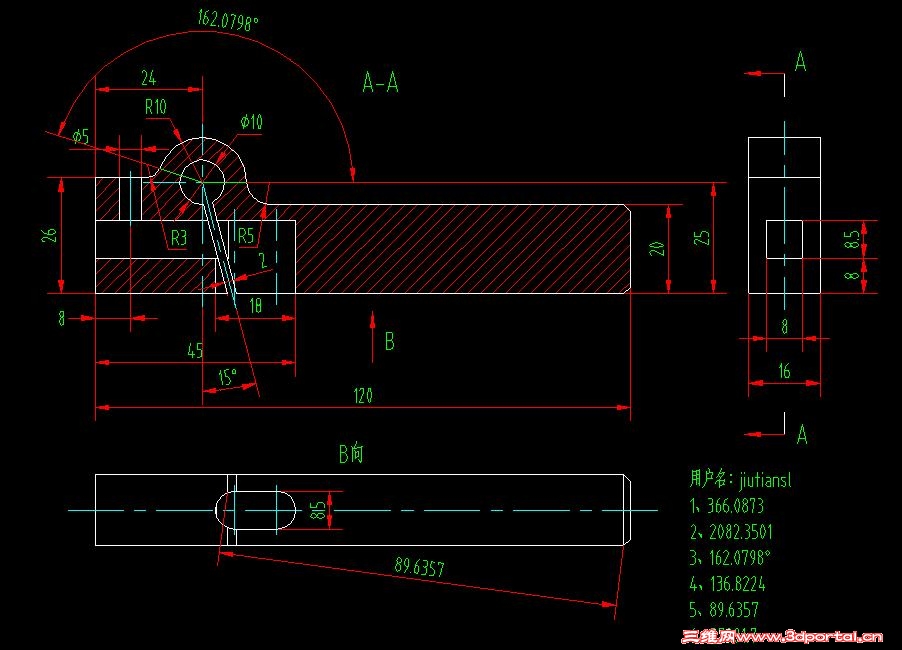

# |: D: X9 Z# u 1303(试题).jpg

1303.rar

142.07 KB, 下载次数: 5

评分

参与人数 2三维币 +75 收起 理由
2005llnn + 70 二等奖+三维奖
woaishuijia + 5 参与鼓励

查看全部评分

发表于 2013-3-13 13:55:34 | 显示全部楼层 来自: 中国江苏苏州
本帖最后由 woaishuijia 于 2013-3-22 02:05 编辑 2 R8 {/ C+ A1 Y& ?
! j8 A. Y  [4 N7 n

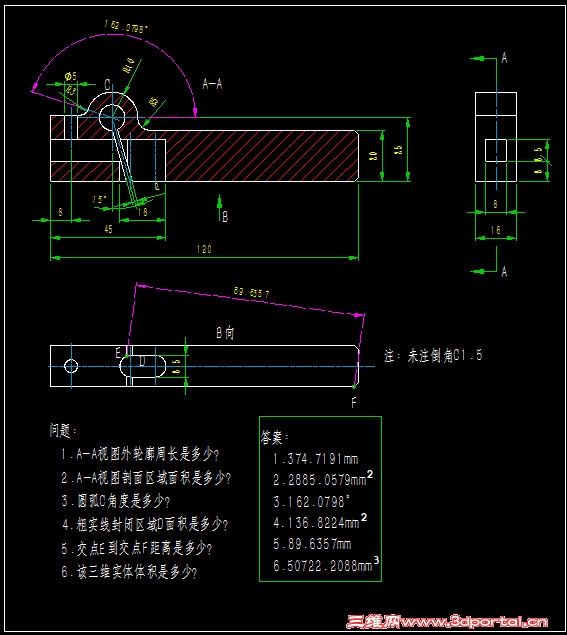

1303-Model.jpg ' L. S6 }4 {5 [3 m" T# X

' ~6 F- A" W+ \3 N# q交作业,希望多对几个

评分

参与人数 2三维币 +75 收起 理由
2005llnn + 70 二等奖+三维奖
woaishuijia + 5 参与鼓励

查看全部评分

发表于 2013-3-13 14:17:42 | 显示全部楼层 来自: 中国天津
本帖最后由 woaishuijia 于 2013-3-22 02:05 编辑 ( g4 B5 h5 u: A7 |) F

. R5 i) n( X1 b. H4 y参与参与!重在参与!

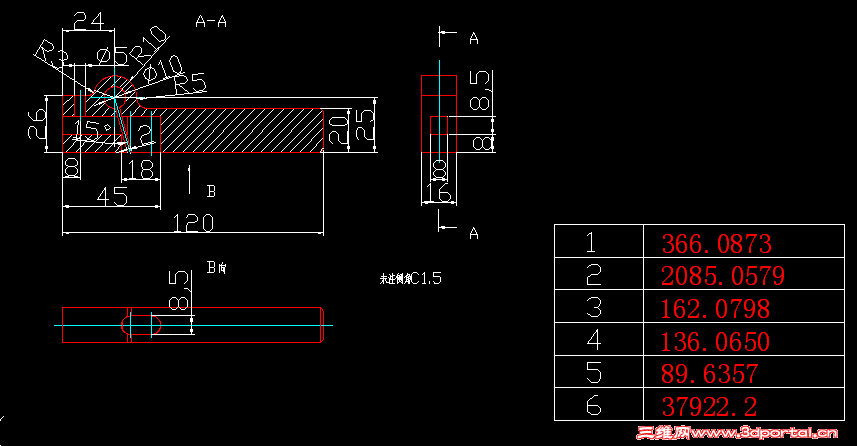

: q4 q3 |4 S7 S# } 三维网练习题-201303-上交.JPG 1 {3 y# V4 K* E, {. r

5 N+ `& g# H4 {* A( x  z+ r7 ~

评分

参与人数 2三维币 +45 收起 理由
2005llnn + 40 二等奖
woaishuijia + 5 参与鼓励

查看全部评分

发表于 2013-3-13 15:34:10 | 显示全部楼层 来自: 中国浙江温州
本帖最后由 woaishuijia 于 2013-3-22 02:05 编辑 - c: |& h* n. G9 C! V
' o) ^6 K  k+ [% u# {3 |9 r" c

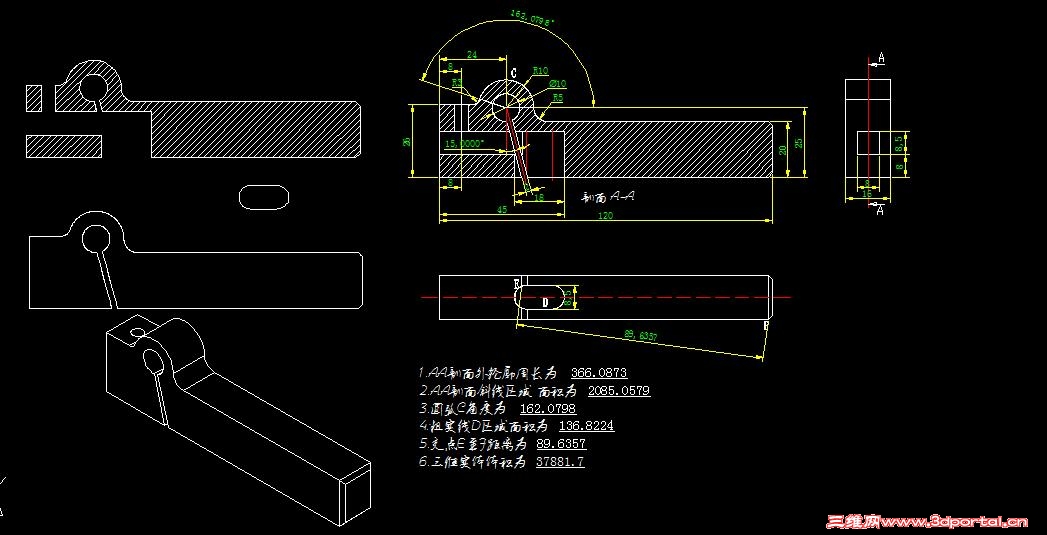

2013-03月份竞赛题2 H5 b# V& ?0 A/ w# E# b) Q# L
希望这次没想多

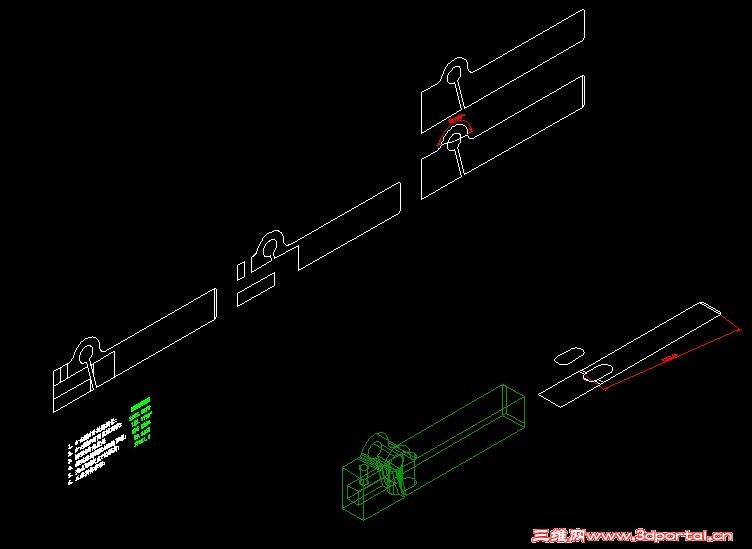

' j3 F$ b) [9 c& r, N 2013-03月份三维竞赛题.jpg . Y, K$ i4 Y  U' \5 U

2013-3月份三维竞赛题.rar

93.14 KB, 下载次数: 9

评分

参与人数 2三维币 +85 收起 理由
2005llnn + 80 一等奖+三维奖
woaishuijia + 5 参与鼓励

查看全部评分

发表于 2013-3-13 21:14:15 | 显示全部楼层 来自: 中国浙江台州
本帖最后由 woaishuijia 于 2013-3-22 02:06 编辑
0 ^  z# N* q% b0 W# v& y- H

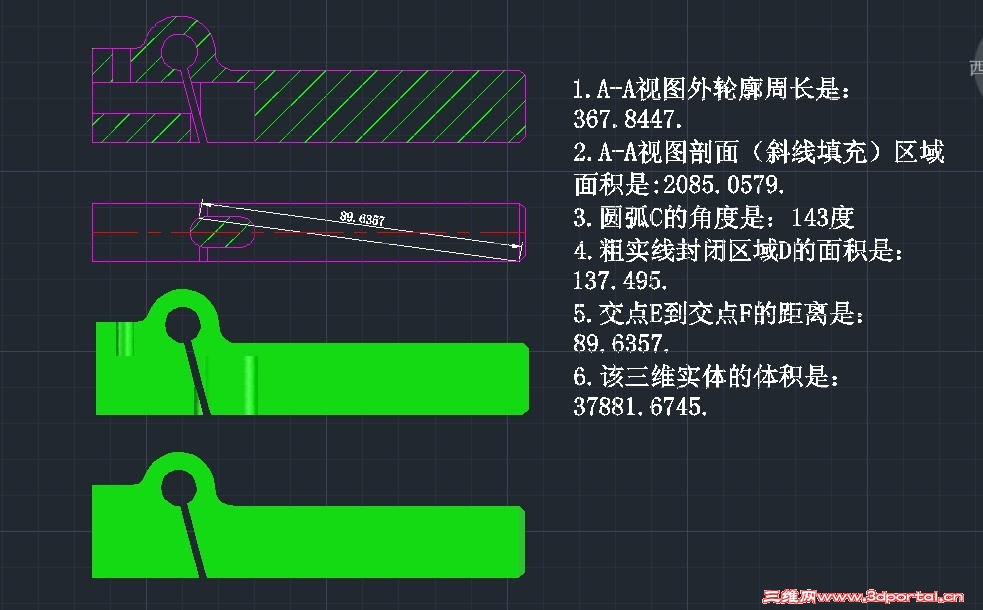

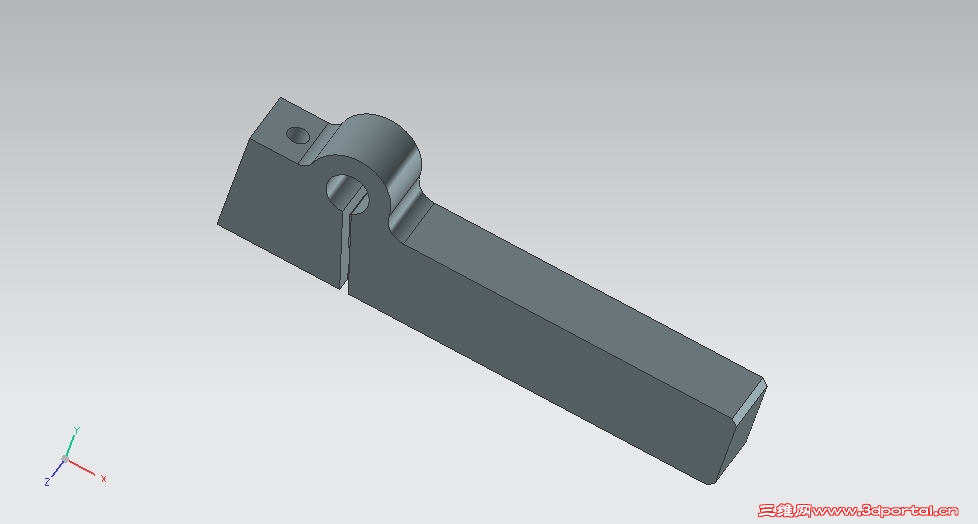

, Q' {& Z" Q- X0 v$ l) H% |上交作业了,希望能全对 20130313.png 201303.jpg

评分

参与人数 2三维币 +45 收起 理由
2005llnn + 40 二等奖
woaishuijia + 5 参与鼓励

查看全部评分

发表于 2013-3-14 11:07:32 | 显示全部楼层 来自: 中国上海
本帖最后由 woaishuijia 于 2013-3-22 02:07 编辑
/ J5 o) L0 E# [) Q6 N. M7 i2 ?) ?5 w
希望能进步,多学习学习/ J4 y7 r; C) d( T) f5 b, @9 B5 ~' o

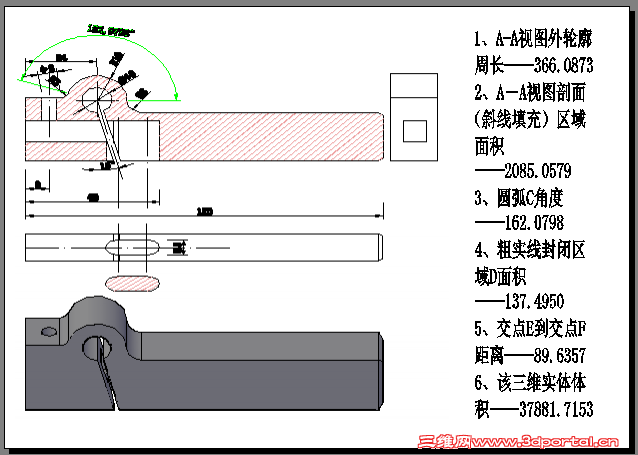

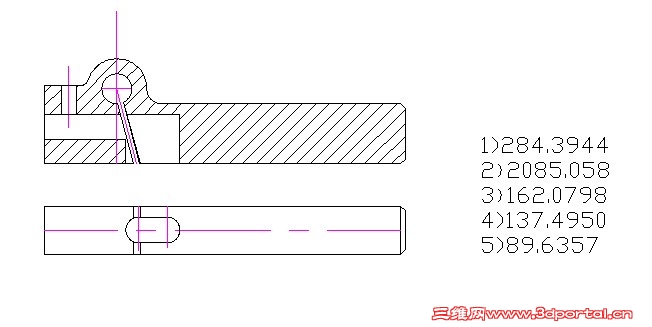

201303竞赛题

201303竞赛题
4 U. v3 w: j6 r9 x) h7 r9 X/ G
5 ], q" h4 t/ C  I

评分

参与人数 2三维币 +25 收起 理由
2005llnn + 20 四等奖
woaishuijia + 5 参与鼓励

查看全部评分

发表于 2013-3-14 13:07:32 | 显示全部楼层 来自: 中国河北石家庄
本帖最后由 woaishuijia 于 2013-3-22 02:07 编辑 * a; P. w6 M( v9 R* F* @

/ Y1 ~, c/ k* }4 f/ z# J# k给出答案,请确认是否正确?

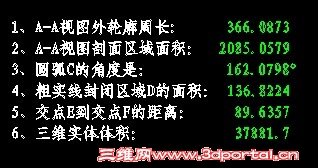

9 M% s6 |/ X; R+ |; I3 v 答案.jpg

答案.rar

55.5 KB, 下载次数: 1

评分

参与人数 2三维币 +35 收起 理由
2005llnn + 30 三等奖
woaishuijia + 5 参与鼓励

查看全部评分

发表于 2013-3-14 13:20:55 | 显示全部楼层 来自: 中国山东青岛
本帖最后由 woaishuijia 于 2013-3-22 02:07 编辑
, k! c! l7 K, Y: e+ {- o- [& i# o- J7 B; I

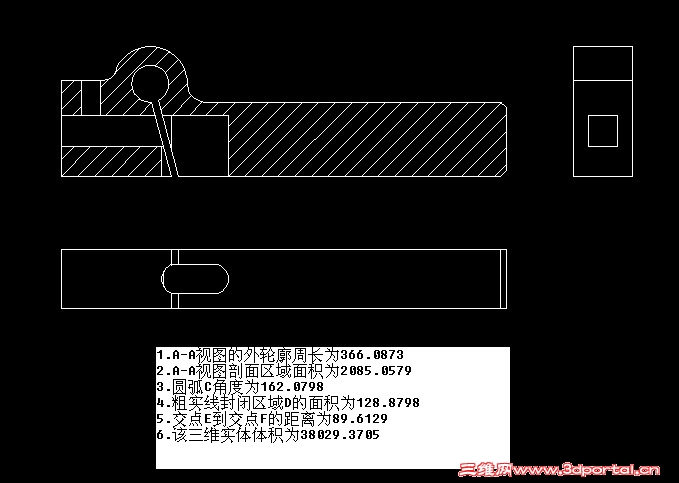

参加竞赛
9 N- V% m9 U1 y! `3 {1 G8 Z6 O Drawing2-布局1.jpg

实体建模练习2.rar

125.88 KB, 下载次数: 0

评分

参与人数 2三维币 +75 收起 理由
2005llnn + 70 二等奖+三维奖
woaishuijia + 5 参与鼓励

查看全部评分

发表于 2013-3-14 14:35:34 | 显示全部楼层 来自: 中国山东淄博
本帖最后由 woaishuijia 于 2013-3-22 02:07 编辑
% t4 k, E1 D+ }7 X: j- ~1 y2 x' G  k9 n1 I
交作业。         . e% y1 Q4 _* b, C9 C: z

评分

参与人数 2三维币 +55 收起 理由
2005llnn + 50 四等奖+三维奖
woaishuijia + 5 参与鼓励

查看全部评分

发表于 2013-3-14 15:02:46 | 显示全部楼层 来自: 中国江苏无锡
楼上的仔细看一下答题规则
$ b  W, E7 e; A5 i7 u尺寸精度要求精确到小数点后4位。角度单位必须使用十进制度数,不得使用度/分/秒,百分度和弧度,精度也要求精确到小数点后4位。三维几何题数值尺寸精度要求精确到小数点后1位。
发表于 2013-3-14 16:21:16 | 显示全部楼层 来自: 中国安徽合肥
本帖最后由 woaishuijia 于 2013-3-22 02:08 编辑
* X$ T$ o! f8 r$ c8 j+ k( |0 d- k, [* y. s8 m8 Y) s! T% O
这个月咋这么早,有点不适应了。  G' }( E- R# }. ?' P* ]
这次的题目实体做起来不复杂,但是问题中有几个小的陷阱,需要答题的时候很细心才行!& M- J, c  }2 D! R* Z9 S

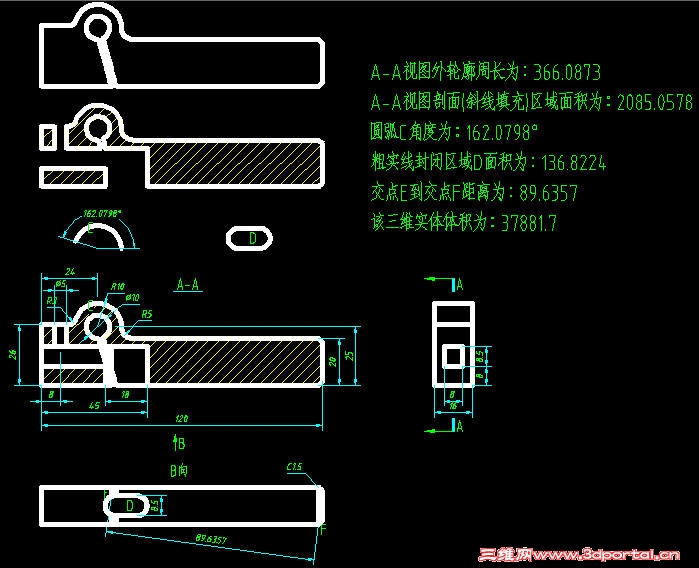

实体建模练习2

实体建模练习2

8 z4 ~) }* q* m9 a5 w

评分

参与人数 2三维币 +75 收起 理由
2005llnn + 70 二等奖+三维奖
woaishuijia + 5 参与鼓励

查看全部评分

发表于 2013-3-14 16:22:45 | 显示全部楼层 来自: 中国上海
本帖最后由 woaishuijia 于 2013-3-22 02:08 编辑
" ?+ e& H+ R1 m1 R. _; Q3 C* h& e/ Y: b
学无止境! 转化的二维图不好

作业 13.3.zip

109.47 KB, 下载次数: 1

评分

参与人数 2三维币 +45 收起 理由
2005llnn + 40 五等奖+三维奖
woaishuijia + 5 参与鼓励

查看全部评分

发表于 2013-3-14 16:36:38 | 显示全部楼层 来自: 中国浙江宁波
本帖最后由 woaishuijia 于 2013-3-22 02:08 编辑 5 ^2 d( F  _2 e; l9 A

' g. p5 g1 ~* |  终于可以交作业呢!

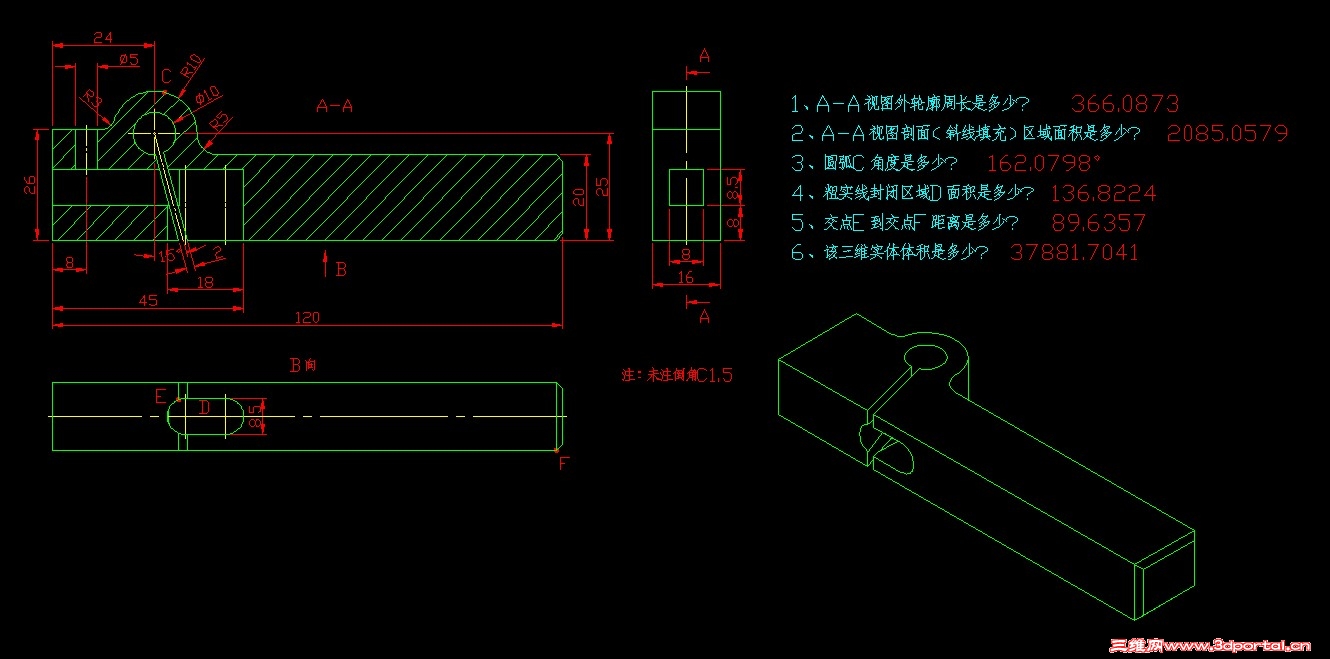

7 @; f3 _- j& }8 |% a QQ截图20130314162733.jpg
/ ?6 `7 \% t7 O' _; H; h
% A: {& M" \! n2 k9 q" M& j

CA D几何作图竞赛题(2013年3月).rar

125.5 KB, 下载次数: 1

评分

参与人数 2三维币 +85 收起 理由
2005llnn + 80 一等奖+三维奖
woaishuijia + 5 参与鼓励

查看全部评分

发表于 2013-3-14 18:28:31 | 显示全部楼层 来自: 中国江苏连云港
本帖最后由 woaishuijia 于 2013-3-22 02:09 编辑
3 \8 S! }- V+ Q2 G2 ~# Z* }, U' j+ e( w; c7 g# f6 ?* ?

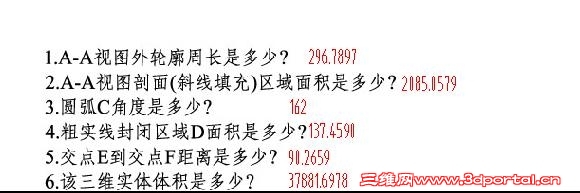

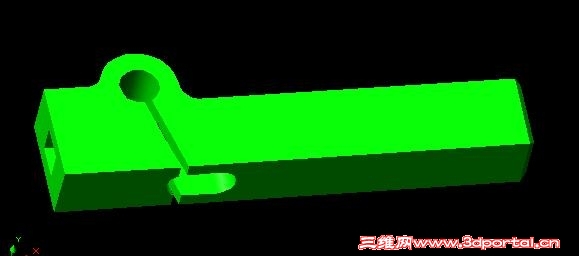

201303-2.JPG 201303-1.JPG

201303.rar

63.35 KB, 下载次数: 1

评分

参与人数 2三维币 +45 收起 理由
2005llnn + 40 五等奖+三维奖
woaishuijia + 5 参与鼓励

查看全部评分

发表于 2013-3-14 21:56:21 | 显示全部楼层 来自: 中国广东广州
本帖最后由 woaishuijia 于 2013-3-22 02:10 编辑
$ l% H/ D1 y8 R6 {! e. M6 ]' y0 T0 C' U2 Z" _+ ?

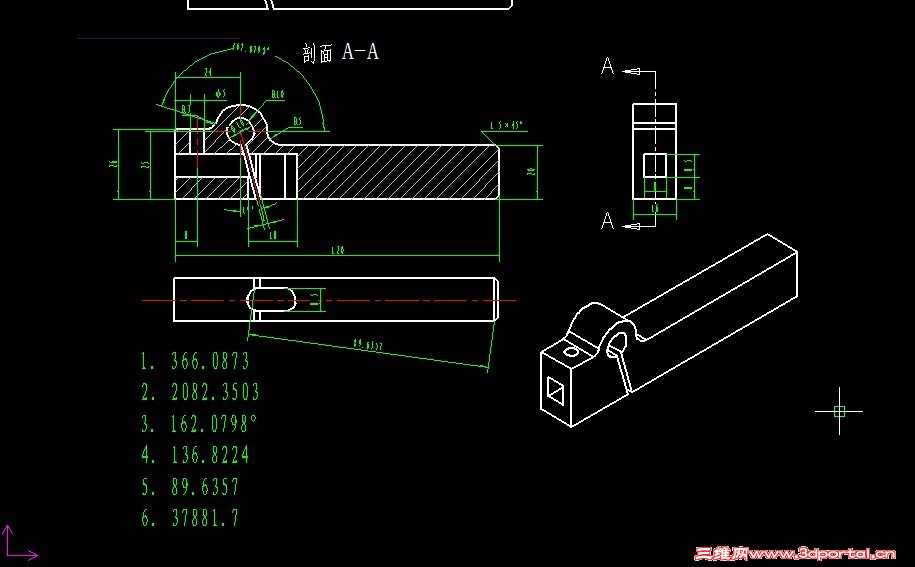

3月竞赛题.jpg 0 I& d8 c  F% N

( Q+ k5 O; Q5 s' s) |3 ]交作业了。。。。。。

评分

参与人数 2三维币 +75 收起 理由
2005llnn + 70 二等奖+三维奖
woaishuijia + 5 参与鼓励

查看全部评分

发表于 2013-3-15 08:11:06 | 显示全部楼层 来自: 加拿大
本帖最后由 woaishuijia 于 2013-3-22 02:10 编辑 0 v5 C* Z) P* L

0 E, C( X( Y# P9 x  n& f交作业,有些还拿不准。有机会交流请教各位。

CADJS1303.zip

36.66 KB, 下载次数: 1

评分

参与人数 2三维币 +25 收起 理由
2005llnn + 20 四等奖
woaishuijia + 5 参与鼓励

查看全部评分

发表于 2013-3-15 12:28:06 | 显示全部楼层 来自: 中国天津
本帖最后由 woaishuijia 于 2013-3-22 02:10 编辑 ( y  d8 G5 @( C; t5 v

, Q. ?: l5 g5 S6 c7 X本月习题!/ y; g' q) w" U  o* M; e: Q
1.jpg ! V8 n8 v+ a/ X# E' K
# `& H  r- J5 e& p" b

评分

参与人数 2三维币 +35 收起 理由
2005llnn + 30 三等奖
woaishuijia + 5 参与鼓励

查看全部评分

发表于 2013-3-15 15:09:18 | 显示全部楼层 来自: 中国江苏苏州
本帖最后由 woaishuijia 于 2013-3-22 02:10 编辑   m9 E* B# _9 i4 [) o

+ S+ ^0 z) }1 P/ G1 E参与练习
2 G8 w/ G/ L' ~6 L# A1 W; _2 k希望有所进步!
6 i! Y4 j- z3 q4 @  ?/ E/ }/ H! E$ I 3yue.PNG

评分

参与人数 2三维币 +75 收起 理由
2005llnn + 70 二等奖+三维奖
woaishuijia + 5 参与鼓励

查看全部评分

发表于 2013-3-15 15:47:01 | 显示全部楼层 来自: 中国湖北武汉
本帖最后由 woaishuijia 于 2013-3-22 02:10 编辑
, `7 Y) ]9 U0 @0 a" u8 s: |6 o6 n. n' B# i
参与
5 Y) t$ z- s; M& Y
* k% f  [5 \9 S6 T$ j% t3 ^- e1 P* f( T6 ?% G" N
2013-3CAD练习.pdf (61.14 KB, 下载次数: 3)

评分

参与人数 2三维币 +35 收起 理由
2005llnn + 30 三等奖
woaishuijia + 5 参与鼓励

查看全部评分

发表于 2013-3-15 16:04:12 | 显示全部楼层 来自: 中国北京
本帖最后由 woaishuijia 于 2013-3-22 02:12 编辑
8 X& L) v. j' r
: `1 S  }+ D& b8 p( R  O交作业了,(三维实体还是不会啊):
; L! Z+ P* g& C6 |0 G9 ]7 y8 o9 Q, C% Z

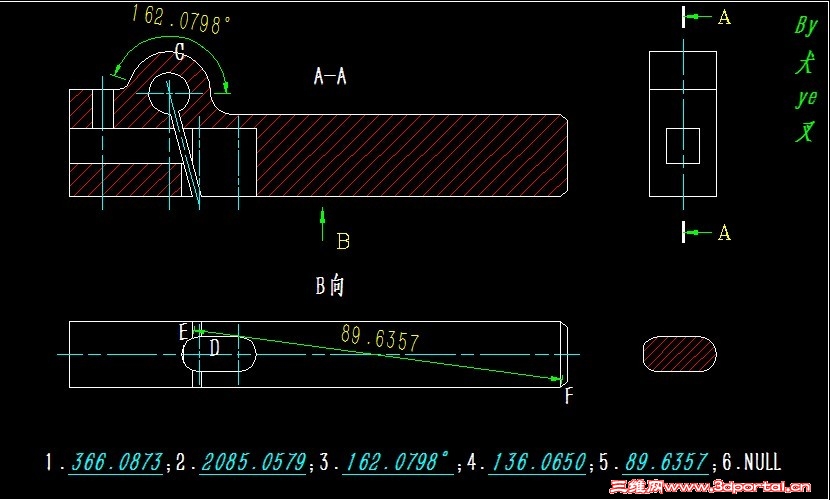

% x' M0 c- X) p" r# h S02-A.jpg & q* S! ?4 x1 |. D! r9 h6 o
1 B$ j2 t- ~# ]5 |# q

, T7 s/ S. t" _9 w

评分

参与人数 2三维币 +45 收起 理由
2005llnn + 40 二等奖
woaishuijia + 5 参与鼓励

查看全部评分

发表于 2013-3-15 16:29:41 | 显示全部楼层 来自: 中国广东广州
本帖最后由 woaishuijia 于 2013-3-22 02:12 编辑 4 P  @6 Y$ h  I8 b$ N

# j/ v* s3 ]! [; |阳春三月:
; t: q/ [  i6 F* b" I5 w

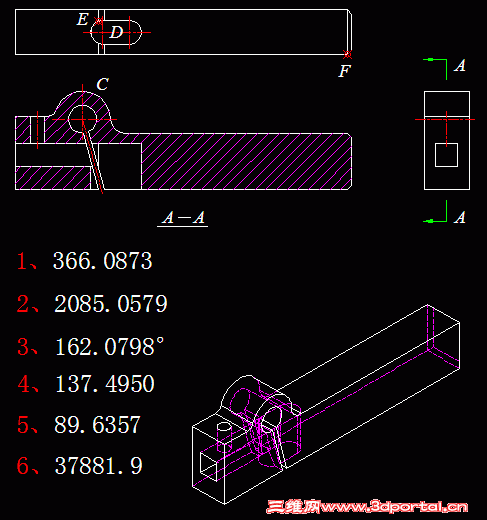

+ `8 H6 a- |" a5 ~; e% h3 M7 S 201303.gif

评分

参与人数 2三维币 +75 收起 理由
2005llnn + 70 二等奖+三维奖
woaishuijia + 5 参与鼓励

查看全部评分

发表于 2013-3-15 21:18:47 | 显示全部楼层 来自: 中国香港
本帖最后由 woaishuijia 于 2013-3-22 02:12 编辑
: U* z" p/ ^8 A1 `3 \8 g

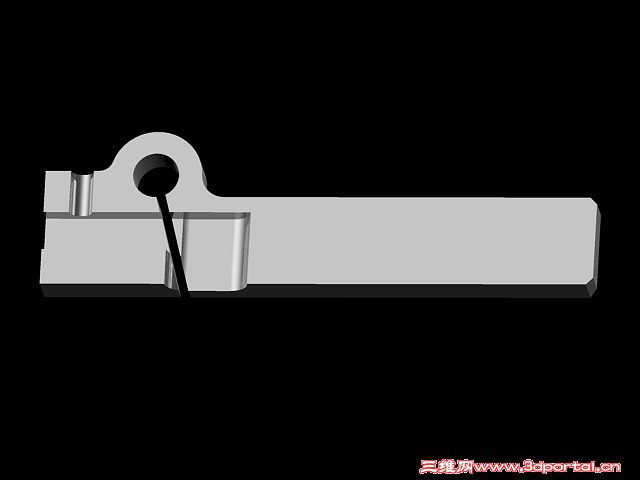

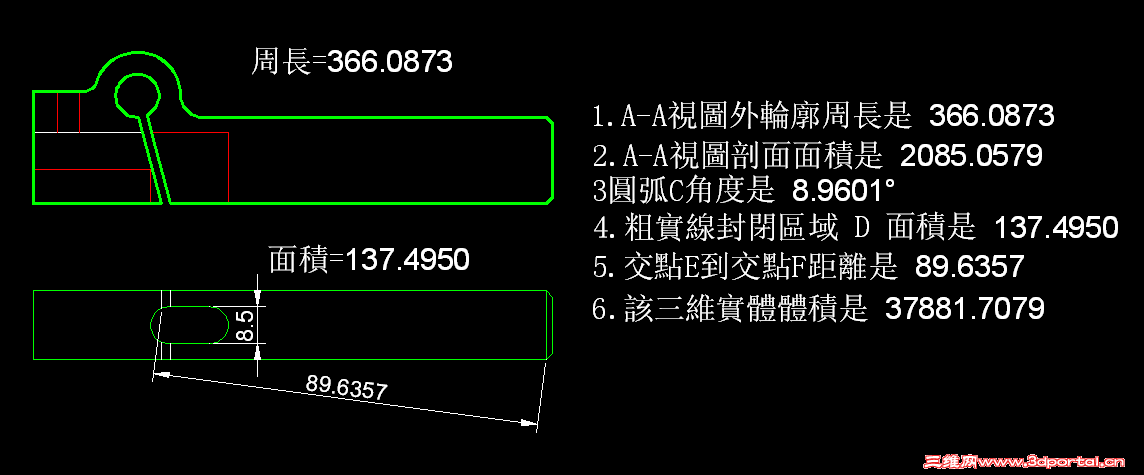

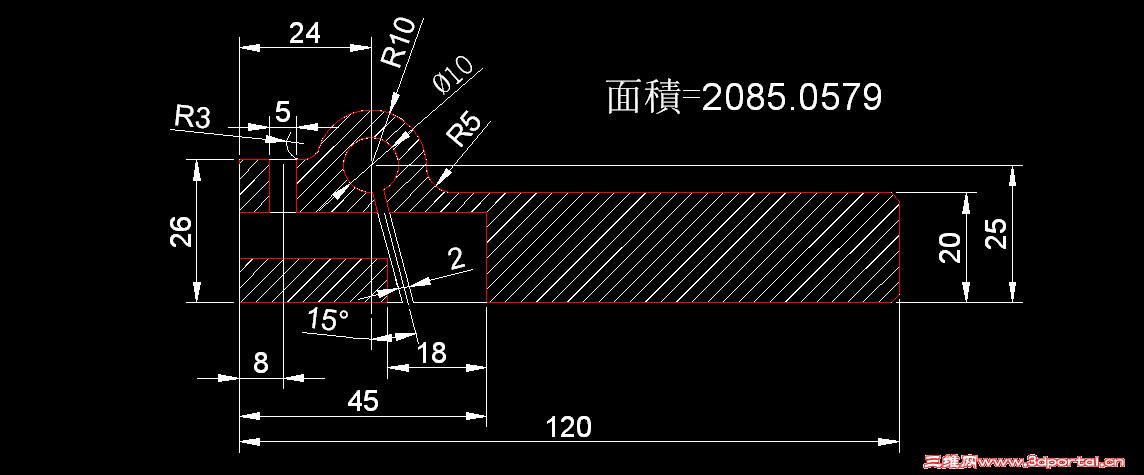

2 ?$ P" J8 E; w: _. p: r- f 20.png " p4 \9 G: U0 {- d

, Q  o+ _1 D8 v. y  h; \  h1 Q; D! t0 m/ ~1 D

  y6 S2 y- ?4 {- |5 w, ` 21.png / [7 J- ?( a: B2 A, Q

% r8 p8 ?) j8 \. r6 f" J" x9 ]- L0 u: T& {$ z
5 B# J+ g) q- X# T

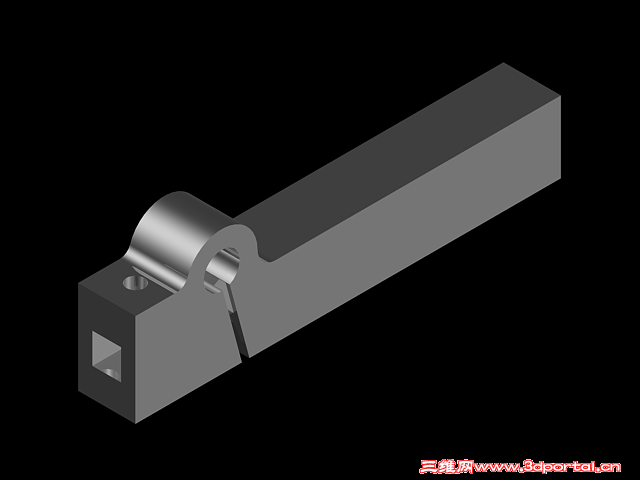

22.png 5 |: B* V3 u- ?( x
; y* {- Z0 |0 W2 c

1 Q+ z, N, c5 n1 g) |/ N: D- T- [. P$ @" w2 x7 r5 u

评分

参与人数 2三维币 +65 收起 理由
2005llnn + 60 三等奖+三维奖
woaishuijia + 5 参与鼓励

查看全部评分

发表回复
您需要登录后才可以回帖 登录 | 注册

本版积分规则


Licensed Copyright © 2016-2020 http://www.3dportal.cn/ All Rights Reserved 京 ICP备13008828号

小黑屋|手机版|Archiver|三维网 ( 京ICP备2023026364号-1 )

快速回复 返回顶部 返回列表
