做一个扭簧，一个零件里表示出两种工作状态，一个自由状态，一个工作状态

伟哥玩三维

在一个零件里，做出扭簧的两种状态，一个自由状态，一个工作状态。并且在一个工程图里，引入这两个模型。如何操作，请指教。

tangcarlos3d

+ y4 I  f, J: _& E! l
如果只在工程图里表示简单：模型画成自由状态。另外簇表将工作角度作为参数建一个零件。在工程图中先用自由状态的模型出图纸；再(WF4.0版本)在窗口空白处点右键，选择属性，选加入模型，加入簇表里的模型为工程图的模型，（它自动成为当前模型）在加入它的视图视图即可。
扭簧的两种状态在模型装配图里和压缩弹簧不同、不太好表示。因为参考面不太好定。
7 h: h1 g- L: Q* {- b8 i) u附件是我工作中的一个零件，就是用上述方法画的工程图。供参考。

伟哥玩三维

tangcarlos3d 发表于 2013-1-25 19:55 static/image/common/back.gif
如果只在工程图里表示简单：模型画成自由状态。另外簇表将工作角度作为参数建一个零件。在工程图中先用自由 ...

要的就是他  就是打开零件时，出来选取实例对话框  这个选取实例是怎么做出来的  刚入门  不怎么会  能写个简单教程吧  在线等答案

tangcarlos3d

伟哥玩三维 发表于 2013-1-25 21:00 static/image/common/back.gif
6 Y3 M' {5 {+ J$ x$ }. S! P8 Z1 X' ?要的就是他  就是打开零件时，出来选取实例对话框  这个选取实例是怎么做出来的  刚入门  不怎么会  能写 ...

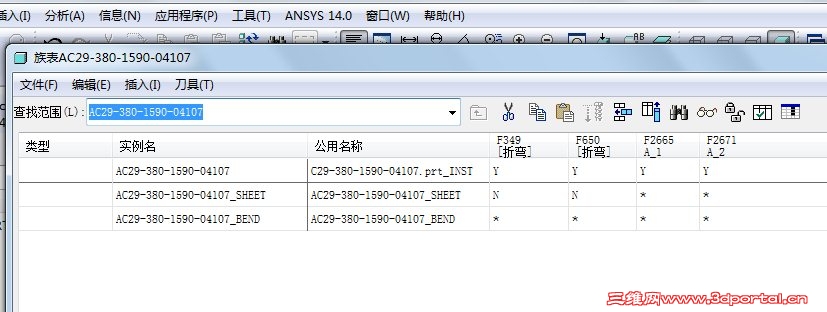

4 A) c6 b0 G& ~+ T9 K- H9 H3 d你把我的模型打开，再打开工具, 簇表菜单，就可以看到表里有两个模型名字：一个是折弯前、一个是折弯后的模型。表里的F349[折弯]、F650[折弯]栏下面的Y、N表示前面模型里是有还是没有折弯特征。

0 z7 b- T: W. q你刚学的话以后再学习这些东西，目前对你来说太难了。

伟哥玩三维

tangcarlos3d 发表于 2013-1-25 21:50 static/image/common/back.gif
+ F1 f% X, k2 p# J你把我的模型打开，再打开工具, 簇表菜单，就可以看到表里有两个模型名字：一个是折弯前、一个是折弯后的 ...

嗯  今晚找了很多资料看看了  基本能够了解了  非常感谢你的帮助

tangcarlos3d

伟哥玩三维 发表于 2013-1-25 22:41 static/image/common/back.gif
嗯  今晚找了很多资料看看了  基本能够了解了  非常感谢你的帮助

/ h5 P3 w+ O; ]' t# @1 [簇表在标准件，尺寸相似，特征相近（多少可以不同）的场合应用非常广。熟悉后可以减少许多工作量。

伟哥玩三维

tangcarlos3d 发表于 2013-1-25 22:45 static/image/common/back.gif
/ n2 R9 I/ Z2 i, C  X" b0 r* n簇表在标准件，尺寸相似，特征相近（多少可以不同）的场合应用非常广。熟悉后可以减少许多工作量。

以后有什么事  我找您请教  你可要不吝赐教啊

WMG6000

也可以在一个零件里面画出两种状态，但是注意两种特征之间不要相互参照，
# B$ L$ t1 e) w5 R" n% e然后在视图管理器里面做状态表示，即隐藏不需要的特征。

tangcarlos3d

伟哥玩三维 发表于 2013-1-26 09:51 static/image/common/back.gif
以后有什么事  我找您请教  你可要不吝赐教啊

3 }5 L8 J' S/ ^: S* w. o可以。大家共同学习，共同提高。另外多来三维网逛逛，不懂的东西提出来大家一起想办法解决。同样有别人不清楚的地方而你懂（或者通过查资料），你也可以帮助别人。在解决别人的问题的同时也提高了自己的水平。

nanfeng36

:rose:

天生笑哈哈

对于新手来说，你们的对话就是我们的福音。
