请教像这种类型的卷板管在SW中该怎么画

FLSKY. · 发表于 2013-1-20 23:34:22

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 FLSKY. 于 2013-1-20 23:37 编辑

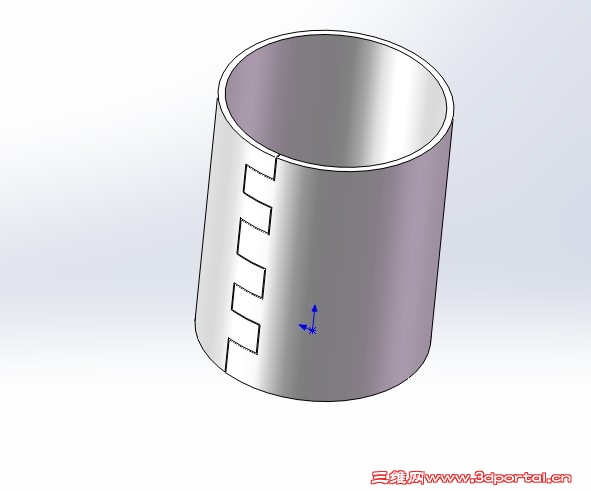

请教像这种类型的卷板管在SW钣金中该怎么画

零件3.rar (68.53 KB, 下载次数: 15)

独行 · 发表于 2013-1-21 12:15:13

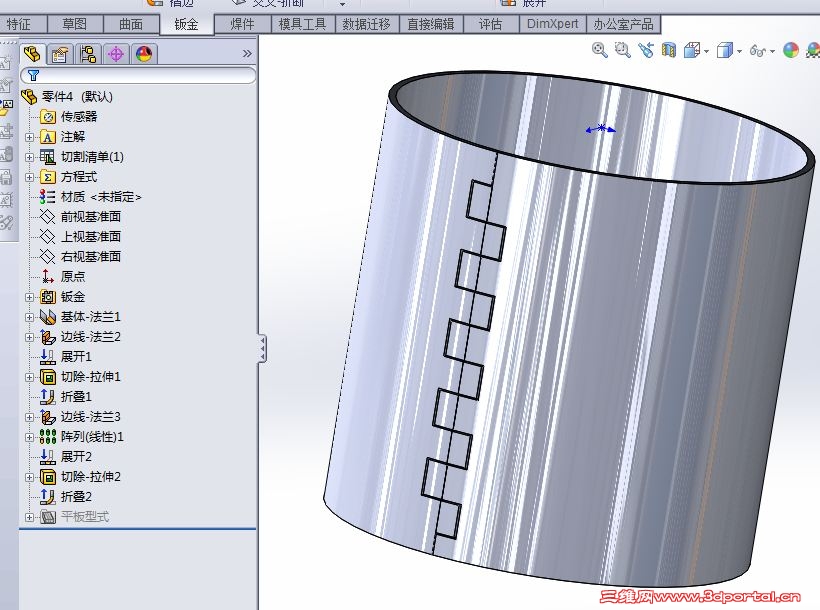

参考下

FLSKY. · 发表于 2013-1-21 22:13:56

独行发表于 2013-1-21 12:15 static/image/common/back.gif9 m# u7 Y( f& E7 F- G; u
参考下

非常感谢您！可以给个源文件吗？

独行 · 发表于 2013-1-21 23:31:35

本帖最后由独行于 2013-1-22 01:43 编辑

FLSKY. 发表于 2013-1-21 22:13 http://www.3dportal.cn/discuz/static/image/common/back.gif) e7 t; ]! U& C# u' r: {! o6 {
非常感谢您！可以给个源文件吗？

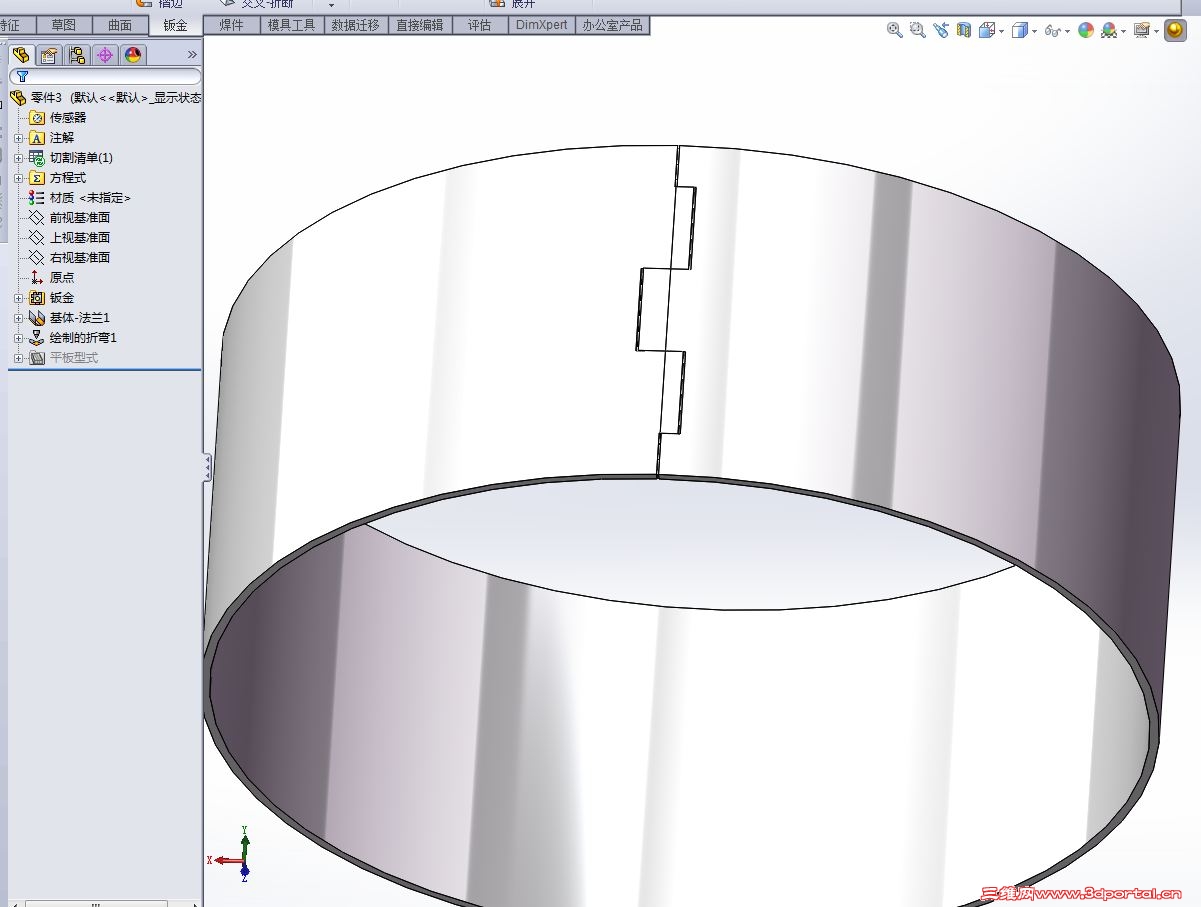

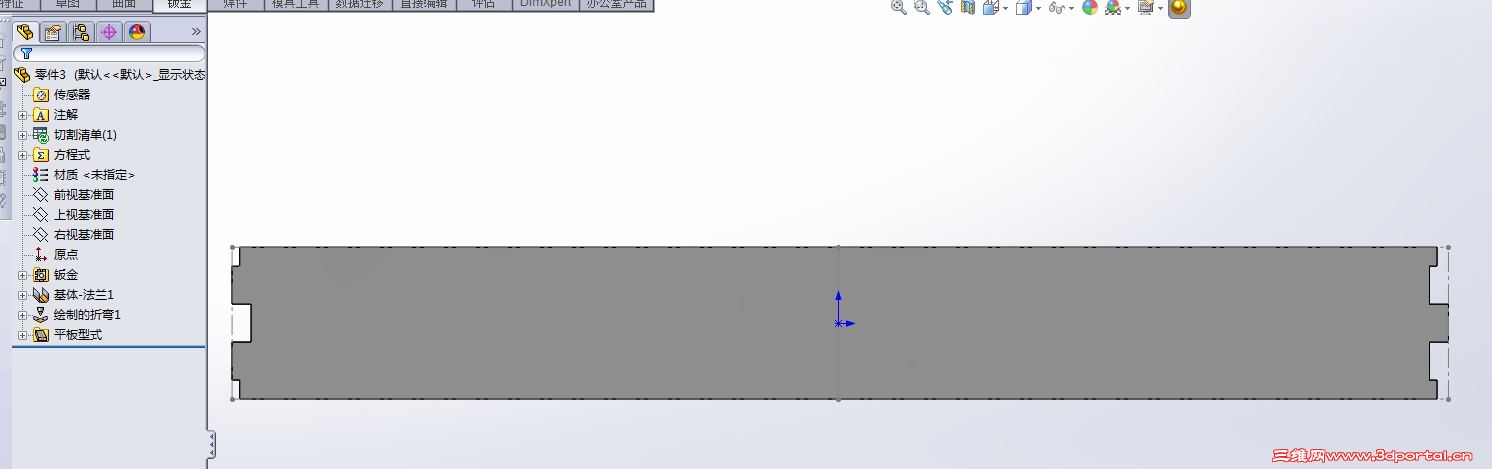

这个效果不是很理想的，换一个做法能更接近

我是2013版的

独行 · 发表于 2013-1-22 09:15:48

就是麻烦些

dankai · 发表于 2013-1-22 09:19:45

楼上朋友发个2012版本的嘛，学习下

卢丽忠 · 发表于 2013-1-22 09:36:03

独行发表于 2013-1-22 09:15 static/image/common/back.gif
, ?2 E# j ^ y就是麻烦些

2013版也行，还望朋友分享下，学习学习。

英俊少年 · 发表于 2013-1-22 09:52:57

主要是看建模思路！谢谢！

hero522 · 发表于 2013-1-22 21:27:14

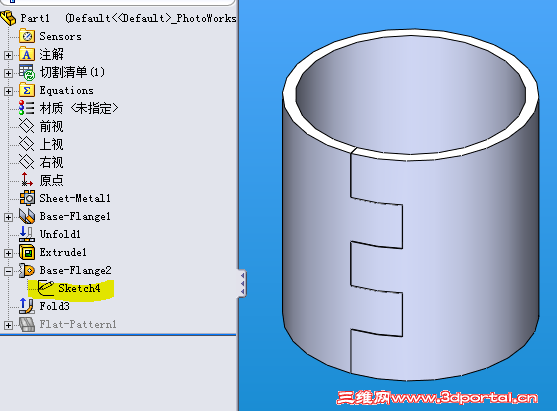

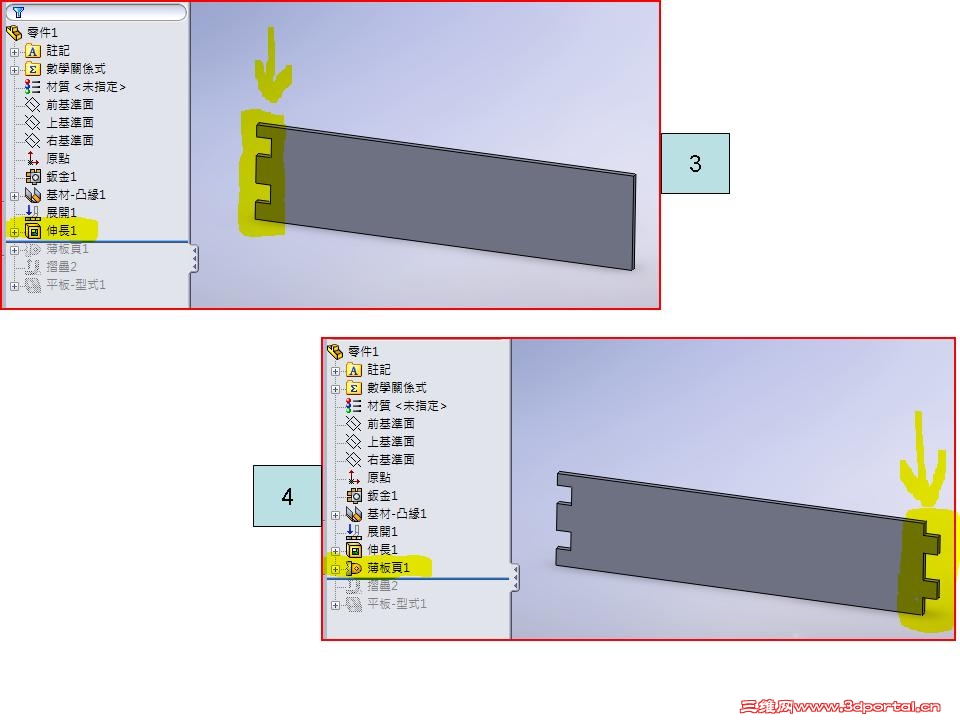

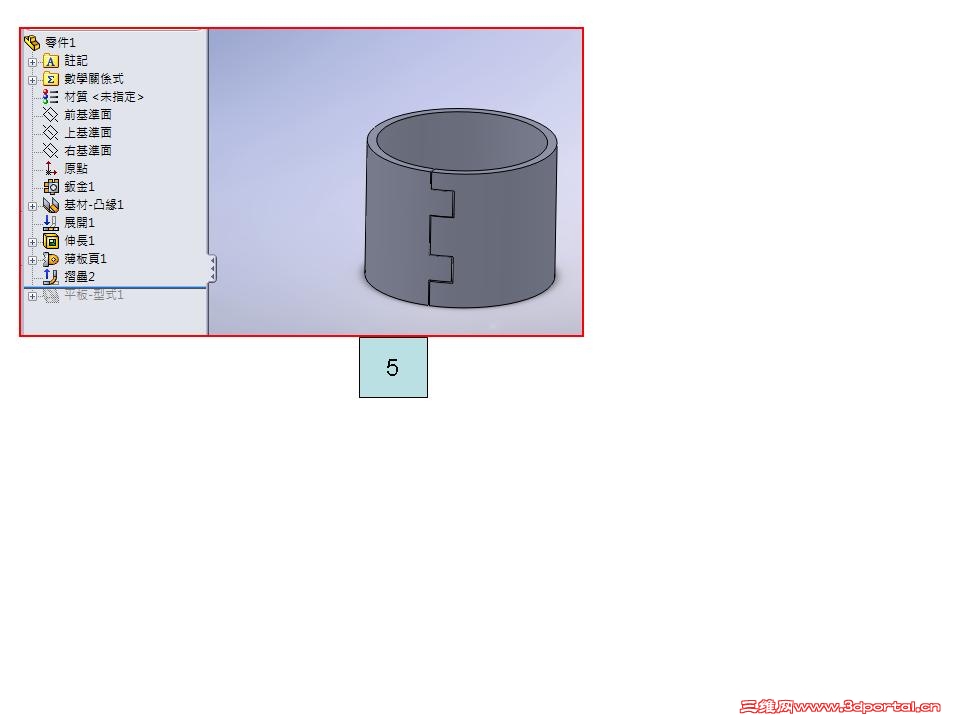

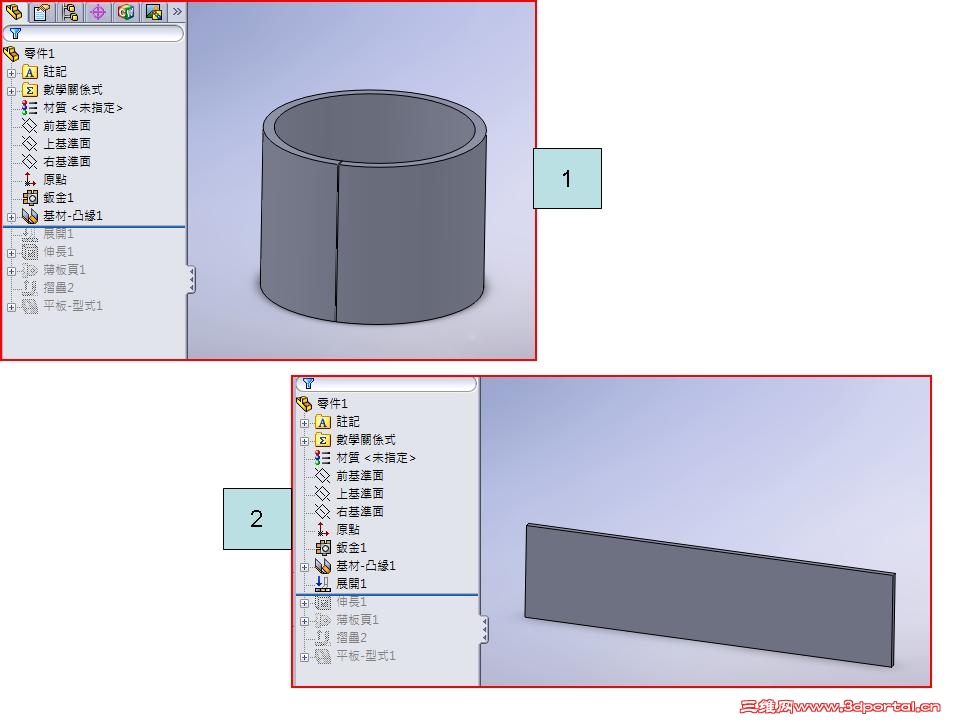

卷板管在SW中该這么画

零件1.zip (88.44 KB, 下载次数: 39)

licoolicoo · 发表于 2013-1-22 21:53:51

楼上的朋友做得好。

xflhf · 发表于 2013-1-23 08:56:02

hero522 发表于 2013-1-22 21:27 static/image/common/back.gif4 M% H2 e4 {' l5 B5 ]
卷板管在SW中该這么画

做得好，谢谢，跟着学习了一下，发现增加的凸出尺寸和切除部分的尺寸不能完全一致，要留出间隙，才能在展开后折叠成功。

崔友起222 · 发表于 2013-1-23 10:00:55

谢楼主详细教程，学习了。

gt.adan · 发表于 2013-1-24 01:12:51

hero522 发表于 2013-1-22 21:27 static/image/common/back.gif
1 K( q4 v: c6 t* c卷板管在SW中该這么画

英雄前輩著實鈑金高手吶！
