求助聚四氟乙烯板材每平方毫米承压能力是多少

wanglong9494 · 发表于 2013-1-10 16:28:28

您需要登录才可以下载或查看，没有帐号？注册

x

遇到一个客户问我们聚四氟乙烯板材每平方毫米承压能力是多少
求助各位大师谁知道哪里有可查的依据吗如果有标准写的更好

wanglong9494 · 发表于 2013-1-10 16:31:40

假设为3mm厚的聚四氟乙烯板材承压能力是多少

tangcarlos3d · 发表于 2013-1-10 19:51:17

本帖最后由 tangcarlos3d 于 2013-1-10 19:53 编辑

wanglong9494 发表于 2013-1-10 16:31 static/image/common/back.gif
5 e% V8 n8 R' q% G假设为3mm厚的聚四氟乙烯板材承压能力是多少

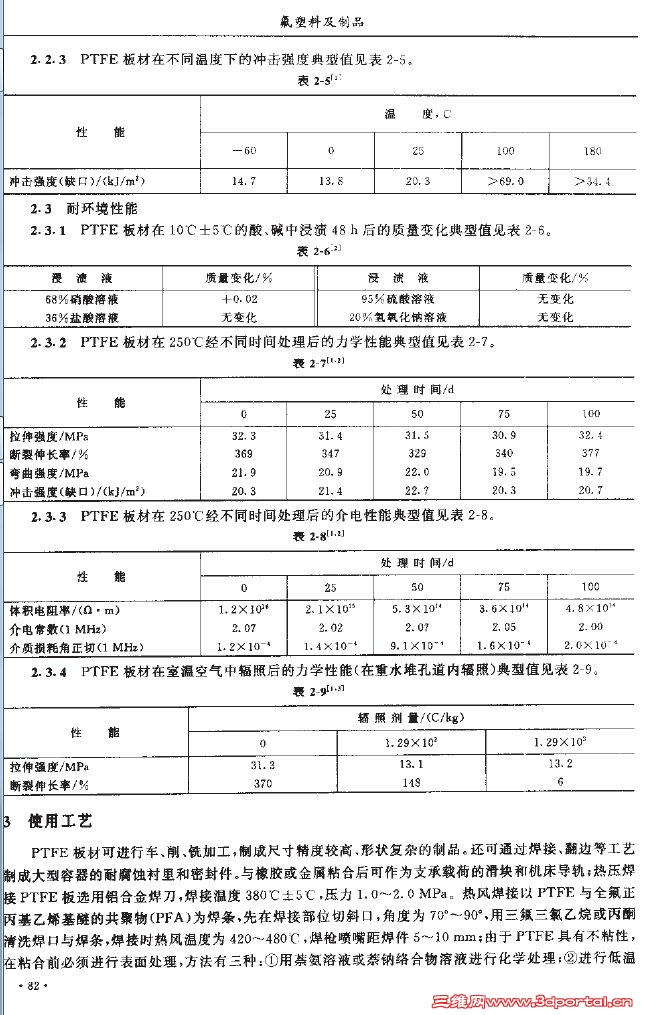

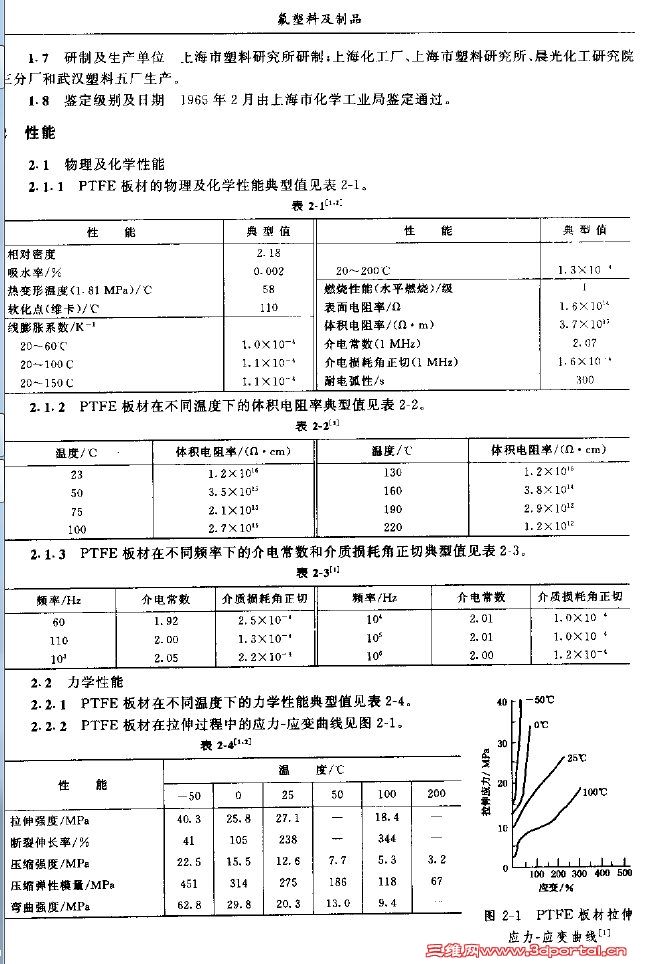

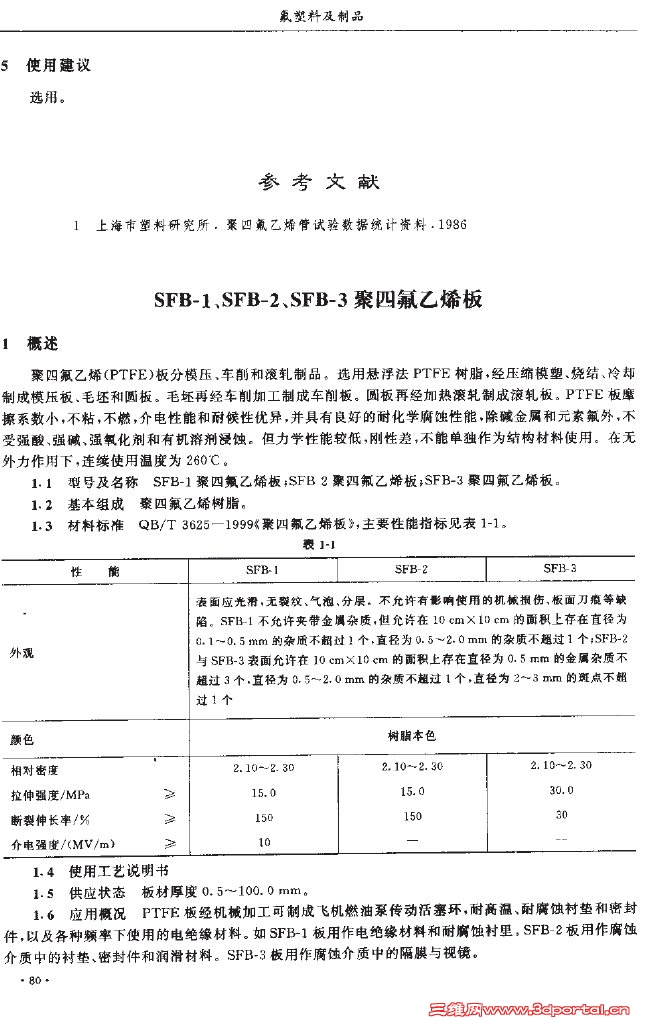

力学性能见附图2下面的“压缩强度”项。这也就是单位面积上的许用压强。

wanglong9494 · 发表于 2013-1-11 09:02:56

tangcarlos3d 发表于 2013-1-10 19:51 static/image/common/back.gif
! O! m' e! |. b6 o# @) }! I力学性能见附图2下面的“压缩强度”项。这也就是单位面积上的许用压强。

请问这里的单位面积上的许用压强单位是MM² 还是CM² 或M²

tangcarlos3d · 发表于 2013-1-11 09:51:10

表里面有单位。兆帕，公斤/每平方毫米。

gaoyns · 发表于 2013-1-11 10:21:44

wanglong9494 发表于 2013-1-11 09:02 static/image/common/back.gif/ V. T, C( q' r; B1 f2 s
请问这里的单位面积上的许用压强单位是MM² 还是CM² 或M²

根据楼上表中的压缩强度换算一下就可得出你所需要的压强单位：
若取常温25℃时压缩强主度：12.6MPa=126kgf/cm^2=1.26kgf/mm^2 (千克力/平方毫米)。

云动风清 · 发表于 2013-1-11 19:08:07

我们在盆式支座上的设计需用应力为25MPa，板厚7毫米，约束台阶为4毫米，外露3毫米。如果是板式橡胶支座，设计应力国内为10MPa，国外，可达15-20MPa，设计寿命为50年。

wwy0203321 · 发表于 2013-2-26 15:15:36

yayacn · 发表于 2013-10-19 19:29:27

同意6楼观点，要获得更抗压的聚四氟乙烯，可以进行改性处理。

		自动登录	找回密码
密码			注册

通知
