请教一电气图

hj2009 · 发表于 2013-1-10 16:22:07

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

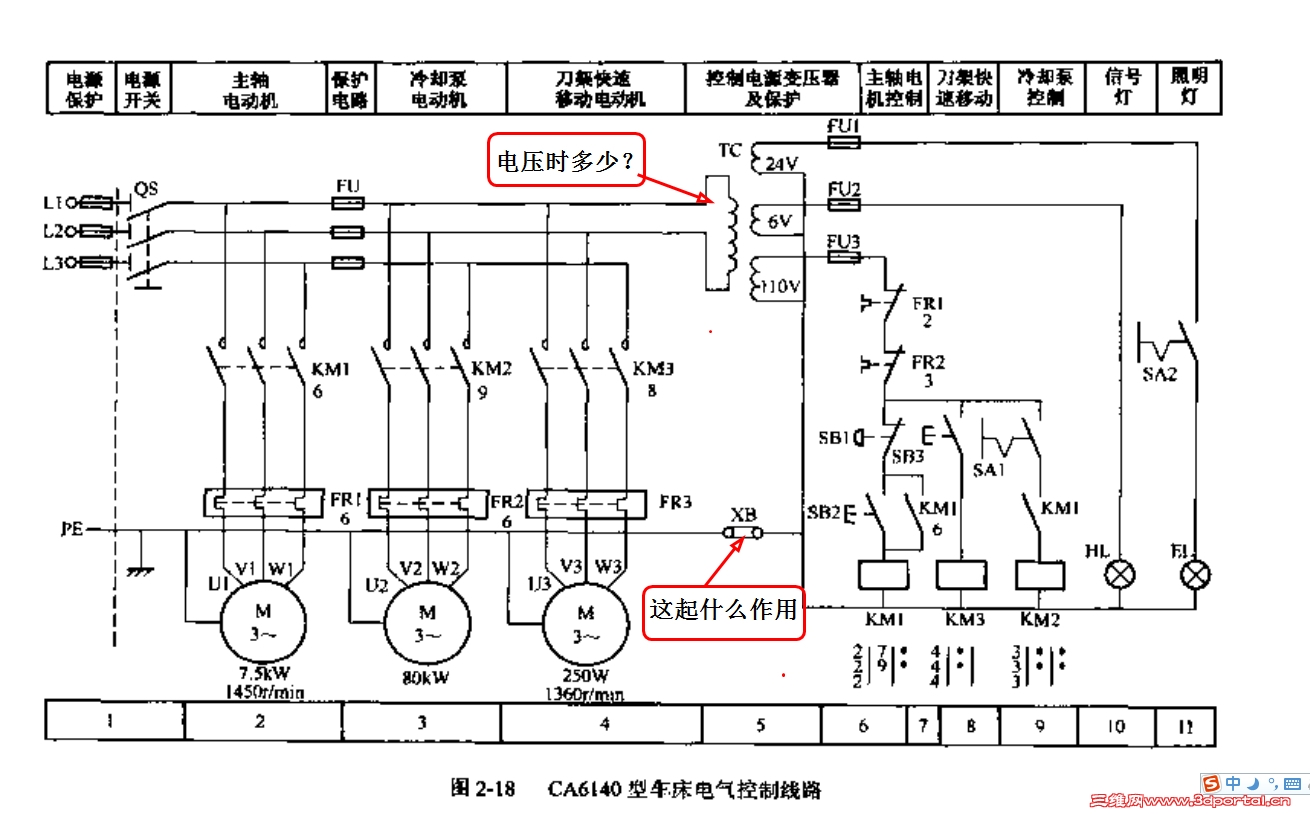

请教图中红框的问题，新手提问呵呵

yjybd · 发表于 2013-1-10 16:31:06

本帖最后由 yjybd 于 2013-1-10 17:42 编辑

1. L1、L2相电压，380V
2. XB就是一个连接片。

电气设备常用基本符号
http://www.3dportal.cn/discuz/forum.php?mod=viewthread&tid=1209975&fromuid=457307

一见 · 发表于 2013-1-10 17:40:57

正如二楼所说变压器一次侧电压是交流380伏，XB是连接接地的连接片。

pangpang · 发表于 2013-1-10 18:08:46

本帖最后由 pangpang 于 2013-1-10 18:09 编辑

yjybd 发表于 2013-1-10 16:31 http://www.3dportal.cn/discuz/static/image/common/back.gif
% f* U$ X9 T3 i* F6 I) c% |+ q1.  L1、L2相电压，380V* [: q3 A4 q' \* `% J6 y) W1 C! a
2.  XB就是一个连接片。7 A& K+ h9 @1 A# x) y
6 [% B! d" a: a: b
电气设备常用基本符号
% y7 v  W5 s* L" Z9 ihttp://www.3dportal.cn/discuz/forum.php?mod=viewthread&tid=1209975&fromuid=457307

链接所指帖子已删除，其中内容实取自已做废的国家标准 GB 7159-1987 电气技术中的文字符号制订通则。此标准在本论坛的链接：http://www.3dportal.cn/discuz/forum.php?mod=viewthread&tid=235127 。

柏春 · 发表于 2013-1-11 15:55:56

变压器的初级绕组，电压为380伏。下图接地端的一个节点或连接片。

hj2009 · 发表于 2013-1-12 08:57:54

一直有一疑问电流是否可能从连接片流入接地端？

:o新手提问呵呵呵

安于此生__ · 发表于 2013-1-14 13:09:35

变压器一次侧L1，L2为相电压，380V。 XB是一个连接点。也就是一个接地排
