关于钣金成型工具的问题

mybzhsky · 发表于 2013-1-8 13:38:06

您需要登录才可以下载或查看，没有帐号？注册

x

要在钣金上做各圆柱状凸台，按我了解的一些信息，冲压的凸台，其直径会略大于冲头的直径，高度会略小于凹坑的深度，但我自己制作的成型工具得到的结果却并非如此。

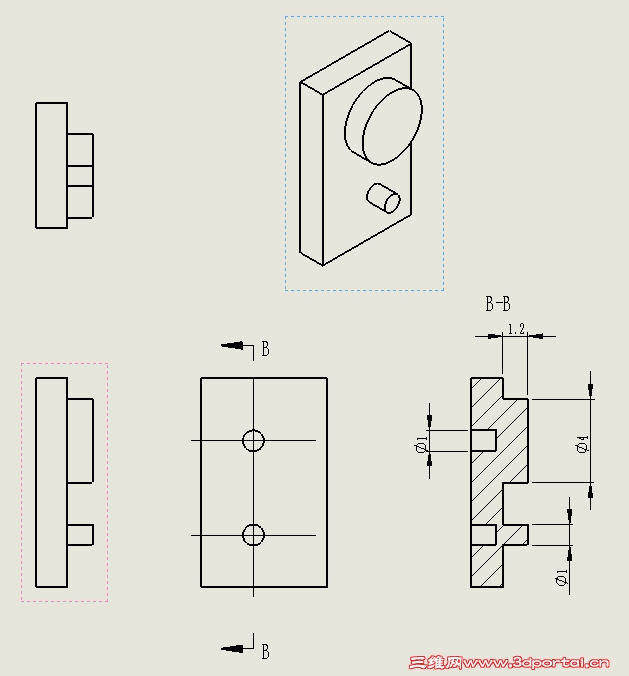

图中两个凸台是使用两个尺寸相同，但面定义不同的工具得到的结果。

附上我的原始文件，希望高手来指点一下原因。

成型工具.rar (206.52 KB, 下载次数: 19)

mybzhsky · 发表于 2013-1-8 15:51:37

没有人知道怎么回事吗？
这个问题我换一个问法，如果我期望用直径1mm，高1.2mm的冲头在1.5mm的板上，冲出直径2mm左右高左右的凸台，SW中能做出来吗？

ysryc99001 · 发表于 2013-1-8 16:21:10

根据体积相等原理，楼主的钣金凸台的设计是有问题，冲压实现不了。

mybzhsky · 发表于 2013-1-11 09:13:10

ysryc99001 发表于 2013-1-8 16:21 static/image/common/back.gif
4 v2 O! O: U) ]9 m根据体积相等原理，楼主的钣金凸台的设计是有问题，冲压实现不了。

请教一下，加入我想实现直径2-2.2的凸台，高度2.0左右，成型工具应该怎样设计？

benz9020123456 · 发表于 2013-1-11 09:44:27

不知道你要这样设计的目的，1如果实际生产上估计一般的冲头是冲不了的，正常1.5的板子最小冲头也得2.5的孔吧，是不是可以考虑储能焊钉，或是压卯的方式来实现，2如果你要实现三维图上凸台为什么不考虑拉伸命令，3.按照成型工具的定义，你的要求够呛能实现，个人意见不知道谁有好的方法

anycallc168 · 发表于 2013-1-11 09:58:32

:doubt:

mybzhsky · 发表于 2013-1-14 09:46:43

benz9020123456 发表于 2013-1-11 09:44 static/image/common/back.gif) W4 R! V7 p+ C) p
不知道你要这样设计的目的，1如果实际生产上估计一般的冲头是冲不了的，正常1.5的板子最小冲头也得2.5的孔 ...

如果修改一下要求，冲头直径改为2.5mm，冲孔深度1-1.2mm，凸台直径1.5-2.2mm，高度2mm左右，成型工具要怎样设计才能实现
