草图标注

MXX66 · 发表于 2013-1-6 03:01:52

您需要登录才可以下载或查看，没有帐号？注册

x

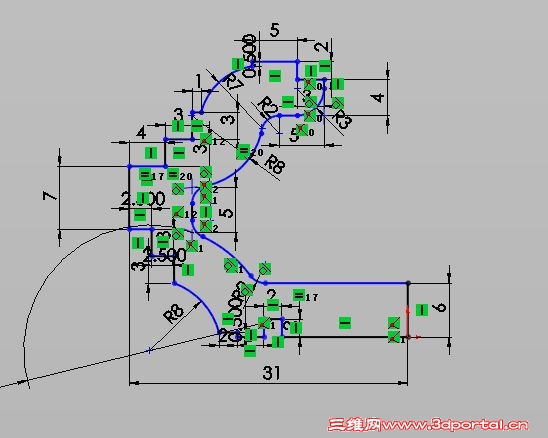

画草图时先把整个图形轮廓画出，可标注尺寸时发现更改一个尺寸后，整个轮廓全部变了，形状不在是刚刚画的一样了，实在么什么好的办法，你们一般都是怎么画的呀/

whirlman · 发表于 2013-1-6 07:57:46

如果比例画得不对，标尺寸时图形会失去控制，可以先画基本构造线作为参考。

阿帕奇 · 发表于 2013-1-6 08:03:22

你没全约束啊

一个人的路 · 发表于 2013-1-6 09:05:10

先不要加那么多的几和关系！

独行 · 发表于 2013-1-6 09:15:22

R太多，不建议在草图中画R
用特征圆角

赶路人 · 发表于 2013-1-6 10:31:07

你没有做好约束，就像你左下的那个R8 完全可以用构造线定义一下。类似这样的方法都可以充分运用就OK了

keilei001 · 发表于 2013-1-6 11:36:10

根据基准一步步标注应该没问题的。

独行 · 发表于 2013-1-6 13:13:00

SW画图，能在特征中搞定，不在草图里搞，尽量减少草图！

walkinheaven · 发表于 2013-1-6 14:20:43

草图的比例，图元尽量是一比一画的，或者第一图元标尺寸，完了再画其它图元。

walkinheaven · 发表于 2013-1-6 14:21:59

还有一个基本知识就是，草图要简单。尽量不要太复杂。这样做，以后可以方便维护修改。

walkinheaven · 发表于 2013-1-6 14:23:39

最后一个，草图这东西得练，这是基础，也是最见功力的地方。

shiju712 · 发表于 2013-1-6 15:57:59

撸主为新手，哪方面都是，鉴定完毕

杀苏 · 发表于 2013-1-6 17:00:41

圆角尽量用特征做以后方便很多

sxl_sxl · 发表于 2013-1-6 20:02:29

先画轮廓；确定几何关系；最后标注尺寸；标注尺寸时先标注小尺寸试试

ugforrest · 发表于 2013-1-6 22:11:59

我自己使用SW的习惯是，草图尽量简单，宁肯多几个步骤，多几个特征。
楼主不妨参考一下，特征操作应该比草图简便些。

licoolicoo · 发表于 2013-1-6 22:15:09

本帖最后由 licoolicoo 于 2013-1-6 22:17 编辑

完全定义草图。或是撤销键

xuezhongfei2002 · 发表于 2013-1-6 22:58:39

在绘制第一条线时，就对其进行标注，然后再绘制其它，加约束，最好不要画完了，再标注

MXX66 · 发表于 2013-1-8 14:05:48

阿帕奇发表于 2013-1-6 08:03 static/image/common/back.gif
1 E$ M% ?0 x) }* o* B) Y5 R$ x9 |8 A你没全约束啊

怎么约束，约素好了是什么样的呀？我是初学者，发个图看看，什么是约素什么是不约素。谢谢

阿帕奇 · 发表于 2013-1-8 16:05:25

MXX66 发表于 2013-1-8 14:05 static/image/common/back.gif7 ?$ J- F6 V2 ?& y- l8 I
怎么约束，约素好了是什么样的呀？我是初学者，发个图看看，什么是约素什么是不约素。谢谢

sw帮助里面就说过，全约束，线条是显示为黑色的
