工程图标注时出现所选实体无法转换成圆弧或者直线

duoduo42 · 发表于 2012-12-20 20:55:32

您需要登录才可以下载或查看，没有帐号？注册

x

工程图标注时出现所选实体无法转换成圆弧或者直线，如何解决
、

dulang0315 · 发表于 2012-12-20 21:23:09

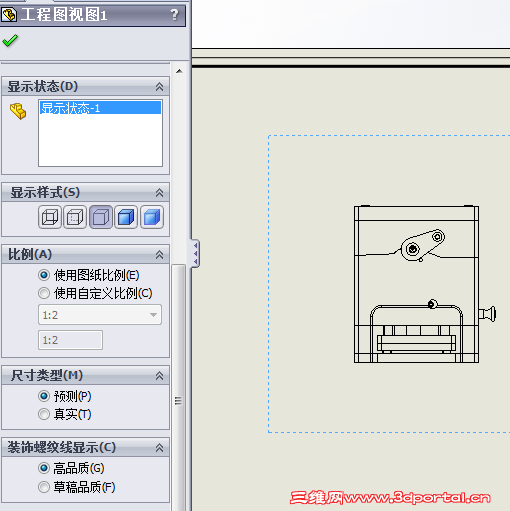

看截图。预测还是真实

duoduo42 · 发表于 2012-12-21 07:32:44

我换了预测和真实没什么改变啊

qiminger · 发表于 2012-12-21 08:07:47

模型中的轮廓线相对于工程图平面存在角度。

营口制造 · 发表于 2012-12-21 08:09:32

提示: 作者被禁止或删除内容自动屏蔽

sjfmf · 发表于 2012-12-21 09:12:36

应该是圆弧截面与平面不是正交

9469 · 发表于 2012-12-21 13:44:40

sjfmf 发表于 2012-12-21 09:12 static/image/common/back.gif/ D3 E8 i3 E" X8 `
应该是圆弧截面与平面不是正交

5楼说的对要标注样条曲线需在样条曲线上作等距点然后再标注

thq0311 · 发表于 2013-1-18 16:17:51

也想学习呀；

庐山俊秀 · 发表于 2013-1-18 18:08:50

一般是放样出来的面的边缘，不论边缘引导线是不是规则曲线，投影到工程图里都会出现楼主说的这种情况。如果运气不好，扫描的面也有这样的现象。
如果是自己画的图，把在工程图里把引导线草图显示出来，直接把尺寸标在草图的线上。
如果是别人的图，只能自己再根据原图的情况描绘出规则的曲线了。

彤儿 · 发表于 2013-1-18 18:44:50

偶也遇到过，扫描的

yuqz · 发表于 2013-3-18 17:14:15

我也遇到这个问题，怎么办呢？？？

yuqz · 发表于 2013-3-18 17:33:50

庐山俊秀发表于 2013-1-18 18:08 static/image/common/back.gif
, X' S, v% C" r' W) v0 W' q一般是放样出来的面的边缘，不论边缘引导线是不是规则曲线，投影到工程图里都会出现楼主说的这种情况。如果 ...

试了一下，这个可能是正解。
求解释，为什么会出现这样的问题呢？

zhd138 · 发表于 2013-6-19 10:32:48

我画展开图也遇到这样的问题，没法标尺寸。

licoolicoo · 发表于 2013-6-19 14:34:14

我之前也试过。楼主可以在原弧上三点再画个圆，并建立关系。再标注试试

holly_wood · 发表于 2013-6-19 20:09:18

庐山俊秀发表于 2013-1-18 18:08 static/image/common/back.gif# T8 f0 l2 t7 A/ P* [( z, P1 T7 K9 j
一般是放样出来的面的边缘，不论边缘引导线是不是规则曲线，投影到工程图里都会出现楼主说的这种情况。如果 ...

以后就这样试

彤儿 · 发表于 2013-6-19 22:34:16

不在一平面上,就画个近似圆弧来标注,样条曲线是无法标注的

一爱 · 发表于 2013-6-20 09:58:48

qiminger 发表于 2012-12-21 08:07 static/image/common/back.gif
6 Q9 U: y Q/ W# a模型中的轮廓线相对于工程图平面存在角度。

可能之一，或者是非平面，是段线或者样条，一般加厚和放样出来的容易出现这样的情况，必须将该面重新整成平面
