工程图标注R和剖面符号

hongyuyu5288 · 发表于 2012-12-20 17:24:02

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 hongyuyu5288 于 2012-12-20 17:26 编辑

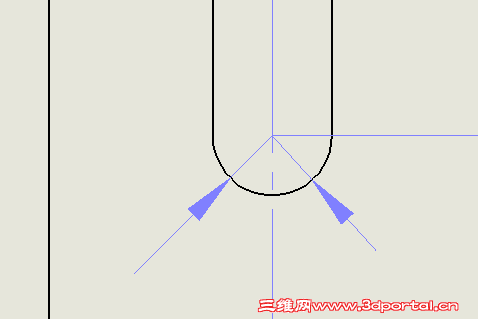

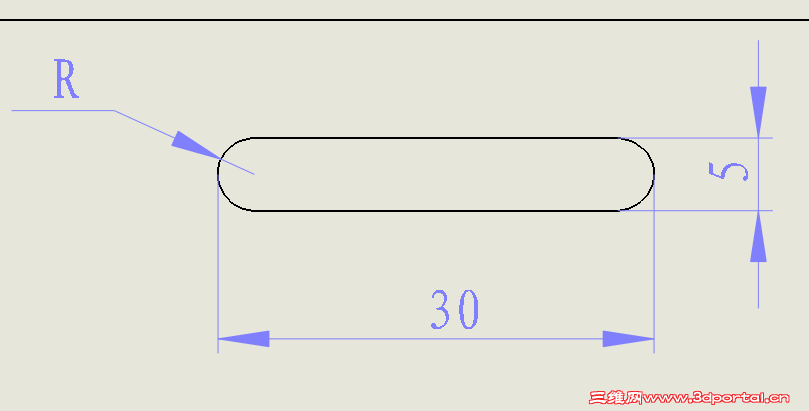

如图所示，“R”怎么标出来？要求按照国家标准，不要用注释标，用标注尺寸方法标出。如Proe工程图中标注“Ro”。

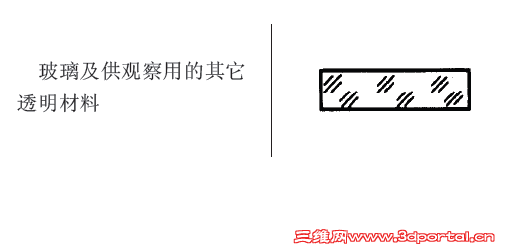

还有今天画剖视图，发现没有国标中玻璃的剖面符号，是否可以添加。
哪位高手指教一下。谢谢！

hongyuyu5288 · 发表于 2012-12-20 17:27:37

寂静天花板发表于 2012-12-20 17:25 static/image/common/back.gif6 A; p2 S8 V+ |& i( Y
简单啊，手工添加。

请详细说明如何添加，谢谢！

vinney777 · 发表于 2012-12-20 20:46:30

可以手动添加

dulang0315 · 发表于 2012-12-20 20:49:13

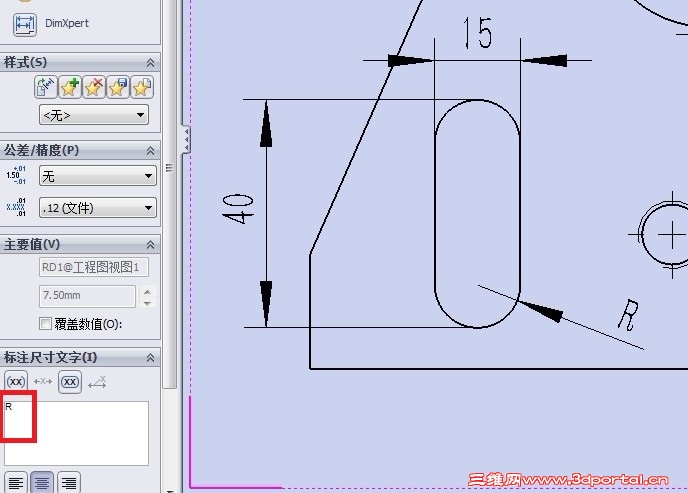

用覆盖原尺寸

小鸡登 · 发表于 2012-12-20 22:27:11

应该只能这样

营口制造 · 发表于 2012-12-21 08:08:46

提示: 作者被禁止或删除内容自动屏蔽

hongyuyu5288 · 发表于 2012-12-21 15:07:27

vinney777 发表于 2012-12-20 20:46 static/image/common/back.gif
6 r" w1 ~) {: q可以手动添加

请详细说明如何添加。谢谢！

hongyuyu5288 · 发表于 2012-12-21 15:09:18

dulang0315 发表于 2012-12-20 20:49 static/image/common/back.gif/ r9 x8 X4 H! a- G0 m! `4 g8 K! X; V0 g5 Q
用覆盖原尺寸

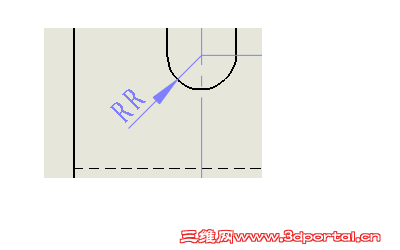

覆盖原尺寸，我的出现如图片“RR”，请问你是否试过？

hongyuyu5288 · 发表于 2012-12-21 15:12:17

本帖最后由 hongyuyu5288 于 2012-12-21 15:14 编辑

小鸡登发表于 2012-12-20 22:27 http://www.3dportal.cn/discuz/static/image/common/back.gif
7 u8 _) |6 n* ?: Y. w$ A应该只能这样

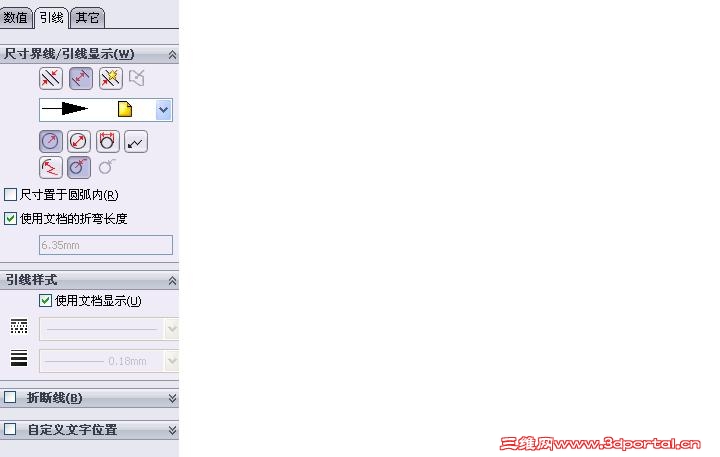

不知道你是如何实现的，我的如何只输入“R”而把<DIM>去掉的话，就只剩下尺寸线了，没有显示“R”。

hongyuyu5288 · 发表于 2012-12-21 15:13:47

营口制造发表于 2012-12-21 08:08 static/image/common/back.gif
' V0 e) x' t- X% d7 @" q- o; l$ p因为对于程序来说，那个圆弧是有尺寸的，当然标注时有数字，除非以后的版本默认槽口草图切除拉伸特征的孔的 ...

那么现阶段是无法实现了吗？
以前用过Proe，可以在尺寸输入的地方输入“Ro”就可以实现只显示“R”。

vinkgzy · 发表于 2012-12-21 15:56:05

这不是有个半径标注吗~！！

GOTO2 · 发表于 2012-12-21 20:19:07

楼主多多看一下教程

dulang0315 · 发表于 2012-12-23 15:05:37

hongyuyu5288 发表于 2012-12-21 15:09 static/image/common/back.gif
! F4 u2 w. ]& G# t& i覆盖原尺寸，我的出现如图片“RR”，请问你是否试过？

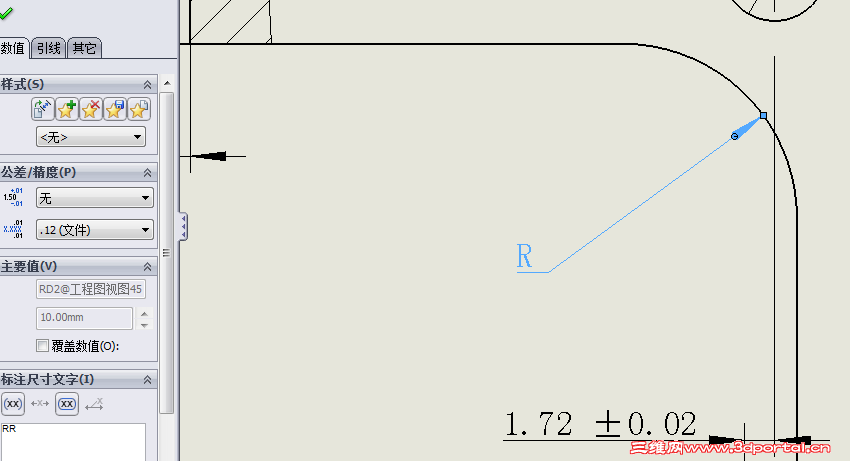

看看这里。输入两个RR

hongyuyu5288 · 发表于 2012-12-25 11:19:32

dulang0315 发表于 2012-12-23 15:05 static/image/common/back.gif
! R; s% P3 b( w8 _% C0 R& n看看这里。输入两个RR

非常感谢，问题解决。

hongyuyu5288 · 发表于 2012-12-25 11:20:47

dulang0315 发表于 2012-12-23 15:05 static/image/common/back.gif2 v2 D4 s. K; D6 P2 W1 H7 s
看看这里。输入两个RR

是否知道剖面符号如何添加呢？比如要用到国标中玻璃的剖面符号。

luanguangtao · 发表于 2012-12-28 18:55:55

谢谢了,我也学习了!

hongyuyu5288 · 发表于 2012-12-29 09:24:00

哪位达人知道剖面符号如何添加呢？比如要用到国标中玻璃的剖面符号。

dulang0315 · 发表于 2012-12-31 19:26:40

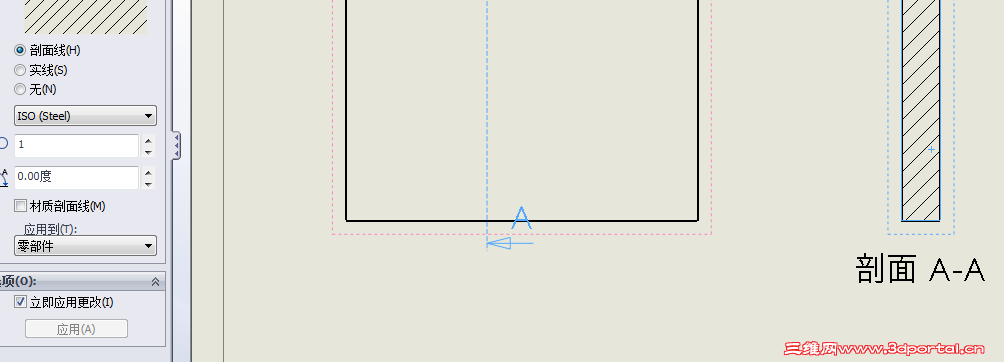

单击剖面线。去点材质剖面线的勾，在上方的剖面样式中找到自己想要的样式，应用

hongyuyu5288 · 发表于 2013-1-5 08:36:43

dulang0315 发表于 2012-12-31 19:26 static/image/common/back.gif
0 u0 K: r k2 s单击剖面线。去点材质剖面线的勾，在上方的剖面样式中找到自己想要的样式，应用

这个我当然知道，关键是剖面样式里面没有“玻璃”的样式。

wmhqww · 发表于 2013-8-3 22:16:26

是没有，只能自己填加了。
