补面实例教程二

唐昕晨

% u6 p! M7 d, \补面实例教程二
. ]9 q4 x0 v3 ~- t! g( D9 v7 J
) O) z4 J+ n& m- X8 \+ f" X要求：由提供的DWG文件，进行曲面修补。
# b: Z2 x1 M$ ~8 Q- I( t* [附件： 三通练习文件.dwg (94.56 KB, 下载次数: 25)

2012-12-12 14:55 上传

点击文件名下载附件

6 L/ o) `- [# _7 N! [
7 r* T( N- a0 }# R: X

# Y) A# D, G. ^1 j- @1 Z( V  z图文教程
4 c5 C8 ]( _# t& S1 G

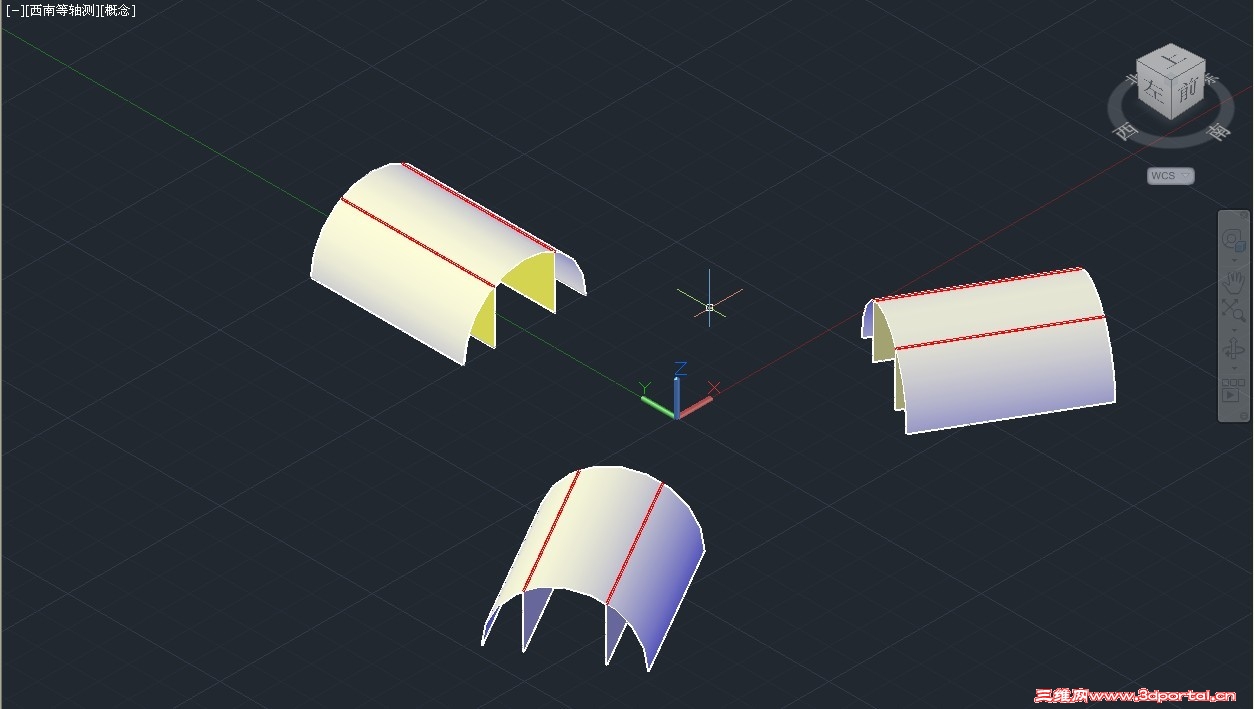

第一步：把圆弧用“定数等分”等分为三份，然后用直线捕捉节点在曲面表面绘制两条直线，如图：
) H+ }' B( B& f5 L（在2013里，可以直接利用“提取素线” [SURFEXTRACTCURVE] 命令在曲面表面提取线）。
4 L5 m( a/ k& w( }/ k; G

第二步：对三个曲面上的六条直线进行拉伸。如图：
3 B, }* n: b3 d% ~/ [
* _. w2 j5 ~# ^6 M7 v  c

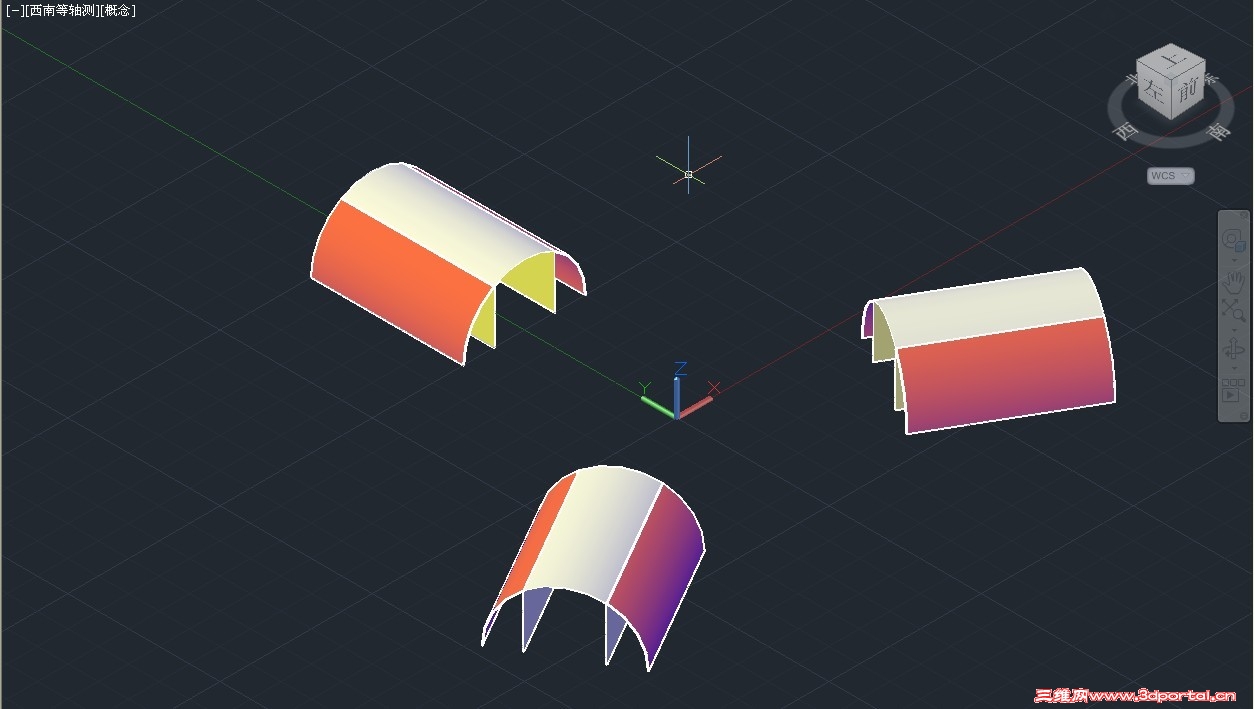

第三步：把直线拉伸出来的曲面作为边界，用“剖切 ”[SLICE] 命令对圆弧曲面进行剖切，使其成为三个独立的曲面。如图：
( y2 {3 a) w( n' w8 T/ H' g% F

5 t! G# o# }1 t8 I第四步：用“光顺曲线” [BLEND] 命令，把圆弧曲面上的直线进行连接。如图：

- f7 y) a4 @1 u5 A7 K% t

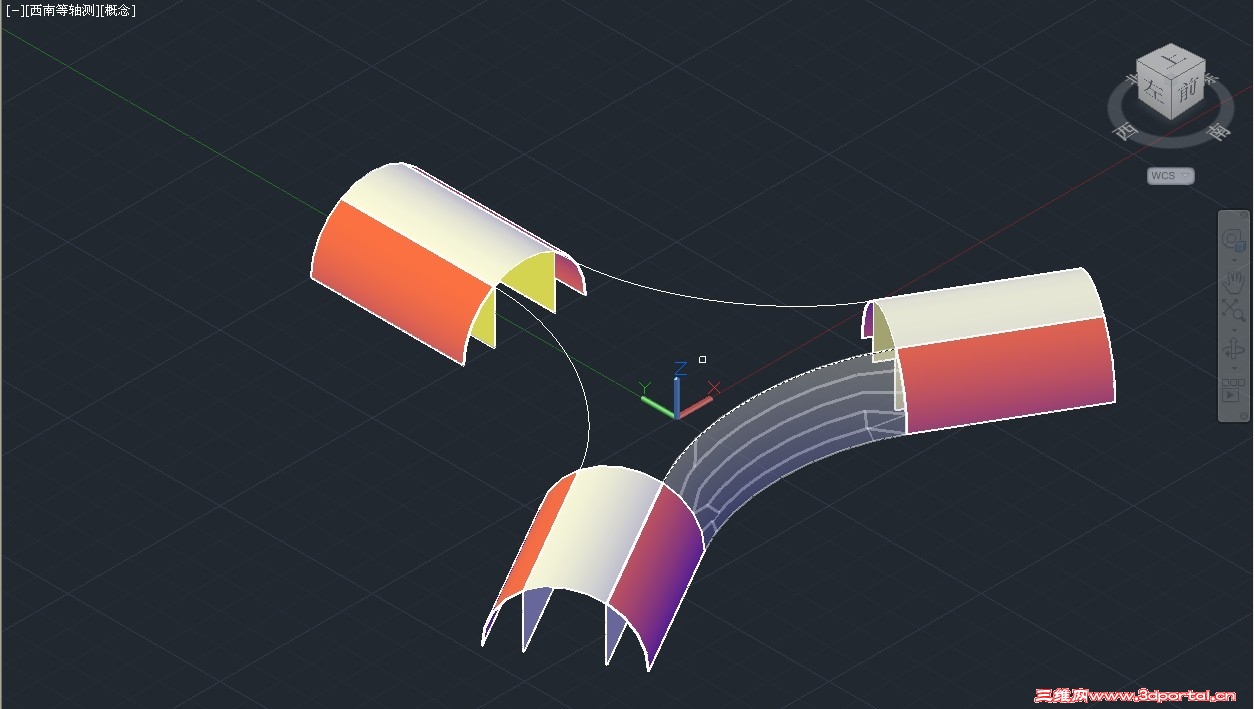

第五步：对曲面进行放样，用光顺曲线作为导向路径。如图：
$ J9 {- \" r5 m6 _（在选择放样的截面时，可按住ctrl+左键单击要进行放样的曲面上的边）
5 \! f2 o" Q5 d4 X& T% L3 |7 L7 z

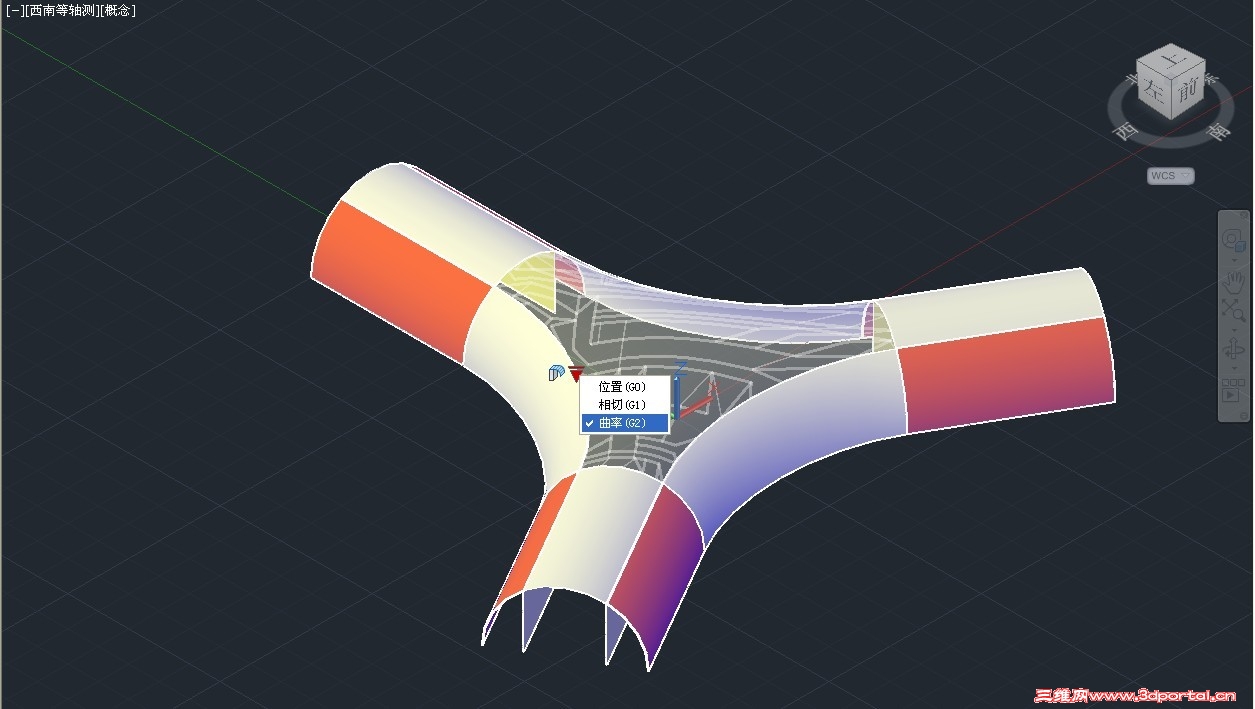

第六步：对三个曲面放样完成后，选择曲面的连接形式为“曲率(G2)”。如图：
3 W. d' P! ?, K/ Q+ w9 x2 R  S

0 R. X# u( Z& S: d第七步：用“曲面修补” [SURFPATCH] 命令，对曲面中间的边界进行修补。如图：
1 ]$ s6 @9 q9 l$ s; V+ Q（在选择曲面上的边时，可按住ctrl+左键单击曲面上的边，修补完选择曲面的连接形式为“曲率(G2)”）

7 [) M3 {' X5 m) `) `

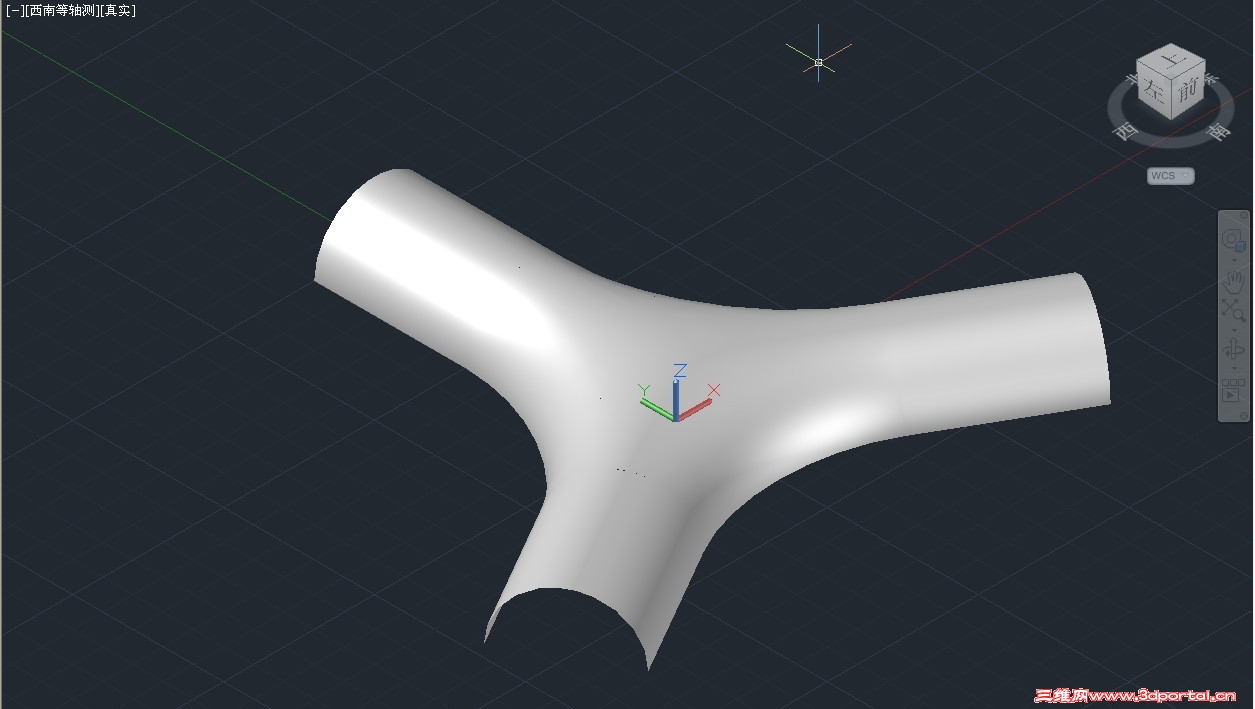

9 H! [2 \& t, |8 {0 n最后把辅助的曲线与曲面设置在一个层上后隐藏。
, o9 G- d+ `5 z+ L# G  Y' r
这种方法创建出来的曲连连贯性较好。
1 g2 J( h3 w. O) A5 Y; B* Q: y
