如何达成这样的视图？

seayoung · 发表于 2012-12-5 14:54:20

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 seayoung 于 2012-12-5 15:15 编辑

对着书学习的时候遇到了困难，问题是样子的。

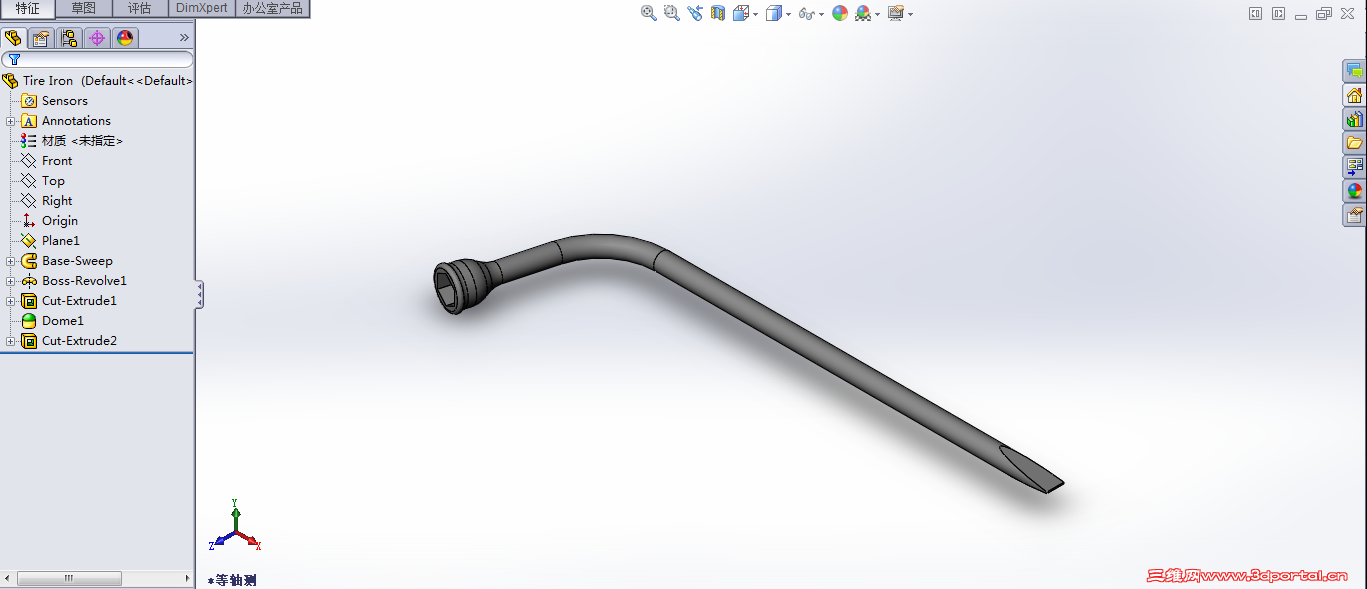

等轴测视图是这样子的：

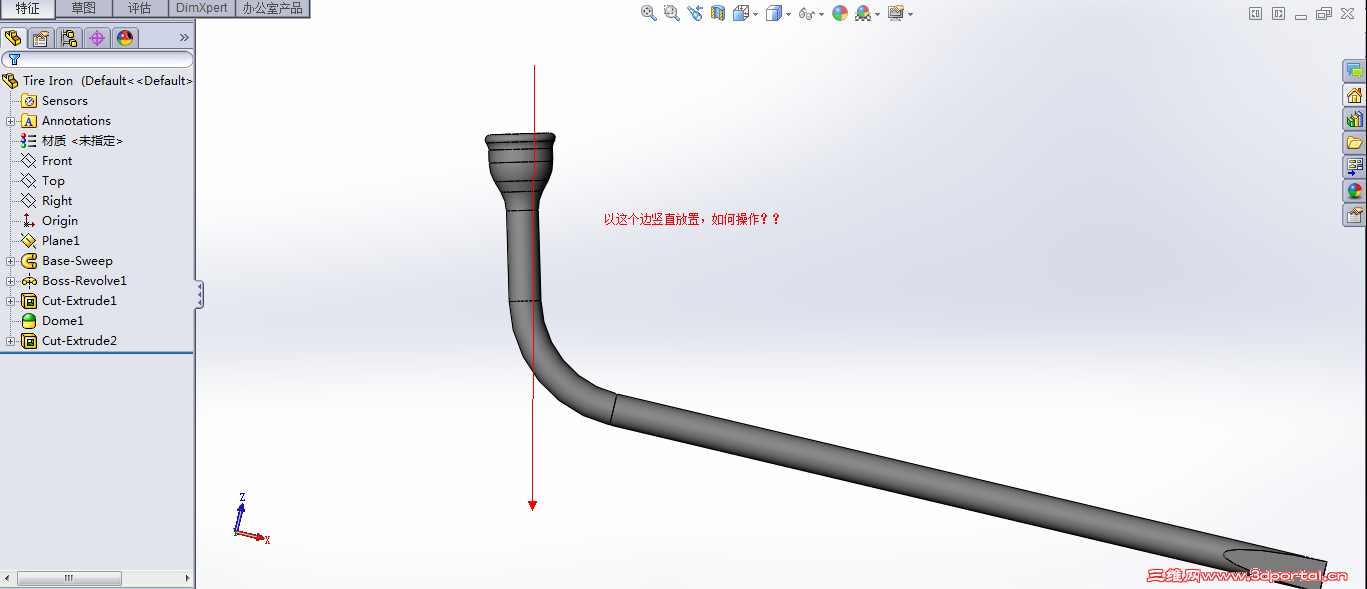

我想放置成这个样子，以便出工程图时候使用：

请教这个要如何操作？另外“断开的剖视图”如何使用？

已经解决！

flowerinrr · 发表于 2012-12-5 15:17:02

以这个那个边放置没有明白什么意思

“断开的剖视图”在你的编辑区域内的第4个图标我主要在装配的时候用可以选择方向距离 2012 版本

liun000000 · 发表于 2012-12-5 18:55:21

段开就是剖了

Andy289164588 · 发表于 2012-12-5 19:35:18

没明白什么意思

lzbadam · 发表于 2012-12-6 10:22:59

表达不清楚，无解

hbzyzyc · 发表于 2012-12-6 13:05:10

是不是中心要与红色箭头重合，用实体移动命令就可

gt.adan · 发表于 2012-12-6 13:41:12

本體移動給定結合條件就可以了

walkinheaven · 发表于 2012-12-7 11:43:14

零件中调整到所要的方向，新建此方向，确定后，在出工程图的时候选择此方向，就可以的。
