投影曲线

aj1721 · 发表于 2012-12-2 10:52:14

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

如图，我想把矩形投影到实体的面上！像贴标签一样贴上去，要求投影下去的矩形尺寸不变！需要怎么做的？

用投影曲线么？？投影出来就一条线而已

L.B.F · 发表于 2012-12-2 11:21:41

可以用拉伸做交线

aj1721 · 发表于 2012-12-2 12:36:50

L.B.F 发表于 2012-12-2 11:21 static/image/common/back.gif: o% E% n6 W8 W; y& p( p& I
可以用拉伸做交线

行不通。。做出来的尺寸是变长的！跟分割线一样

danilso · 发表于 2012-12-3 10:00:30

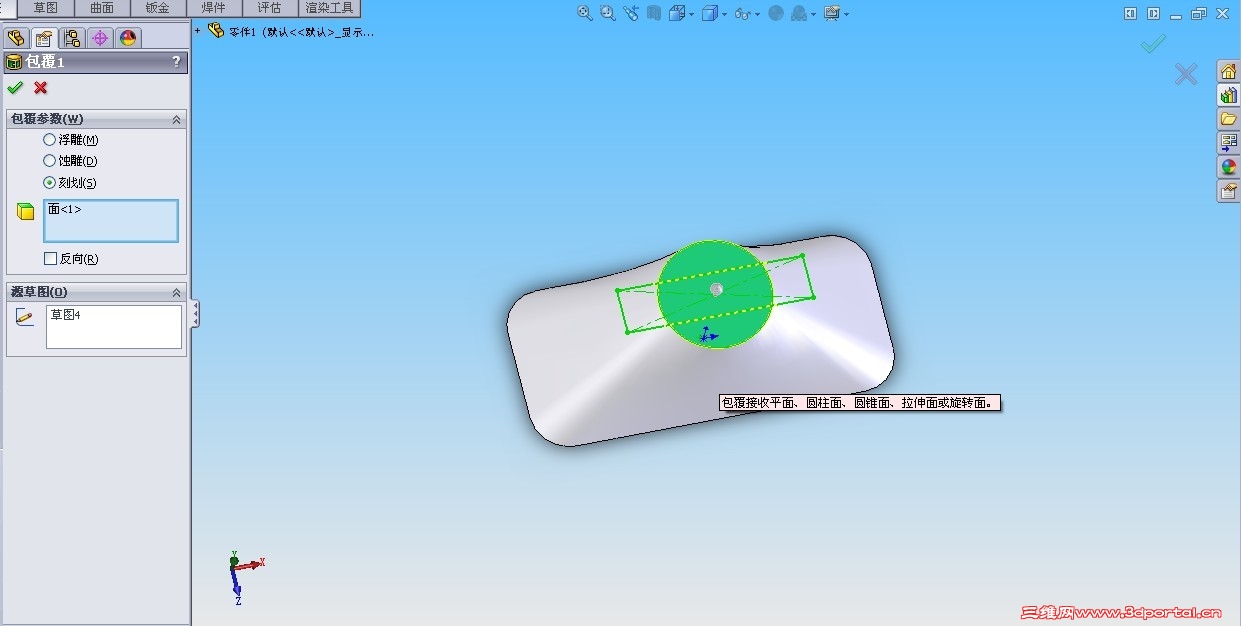

用包覆並選線條選項

vinkgzy · 发表于 2012-12-3 10:22:41

4楼正解！:

walkinheaven · 发表于 2012-12-3 13:42:08

投影曲线可以呀

neko · 发表于 2012-12-3 16:11:57

danilso 发表于 2012-12-3 10:00 static/image/common/back.gif6 h5 w9 d9 H/ G8 v. {: R
用包覆並選線條選項

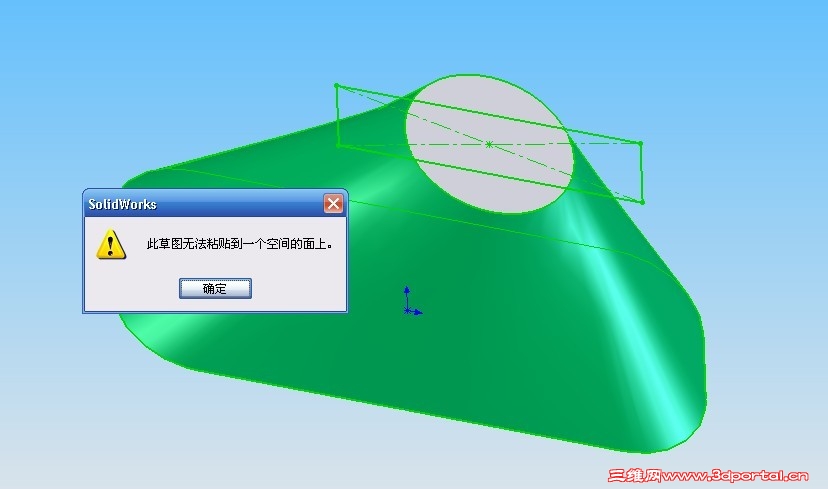

經測試..不能選包覆面..
提示,,只能用於規則曲面..如圓柱錐柱平面..

能提供參考範本嗎..謝謝..

华氏911 · 发表于 2012-12-3 16:55:23

用派生草图试试，选中矩形草图--同时选中实体面（Ctrl)--选择插入命令中的派生草图命令。

6787 · 发表于 2012-12-3 20:11:21

楼主，这样做，什么目的？

aj1721 · 发表于 2012-12-3 21:57:31

danilso 发表于 2012-12-3 10:00 static/image/common/back.gif$ N& y# i! u1 ~3 ~" \5 P) G/ r
用包覆並選線條選項

试了下！还是不行！可否提供下源文件

aj1721 · 发表于 2012-12-3 21:58:13

walkinheaven 发表于 2012-12-3 13:42 static/image/common/back.gif; P" n' ]/ h$ }& f; E, p/ x
投影曲线可以呀

能不能截图出来。。谢谢

aj1721 · 发表于 2012-12-3 21:59:01

neko 发表于 2012-12-3 16:11 static/image/common/back.gif% ] K/ T6 J4 M/ u$ \* F
經測試..不能選包覆面..3 U: |% o8 P0 @7 ?6 E
提示,,只能用於規則曲面..如圓柱錐柱平面..

同样的提示

licoolicoo · 发表于 2012-12-3 22:05:13

楼主要是不是投影，这个有点难了•要像标签一样贴上去不就会长度比矩形草图短了吗•

aj1721 · 发表于 2012-12-3 22:07:29

华氏911 发表于 2012-12-3 16:55 static/image/common/back.gif
- F Q* F3 H% u% Z# d* z* M* g4 ]用派生草图试试，选中矩形草图--同时选中实体面（Ctrl)--选择插入命令中的派生草图命令。

谢谢。。学到个新按钮，不过不可以投影在曲面上面

aj1721 · 发表于 2012-12-3 22:11:00

licoolicoo 发表于 2012-12-3 22:05 static/image/common/back.gif
4 s" k: Y' x$ l楼主要是不是投影，这个有点难了•要像标签一样贴上去不就会长度比矩形草图短了吗•

呵呵。。是要像贴标签一样的！长度应该是可以不变的！标签应该没有什么拉伸的系数吧（像钣金一样）
看来是只能自己量尺寸给个大概吧

aj1721 · 发表于 2012-12-3 22:13:22

6787 发表于 2012-12-3 20:11 static/image/common/back.gif
; [. F8 |& j* P$ \. S5 |* @$ C* t楼主，这样做，什么目的？

一个贴标签的自动化设备。。公司数据管得严。没办法提供源文件

6787 · 发表于 2012-12-3 22:33:26

aj1721 发表于 2012-12-3 22:13 static/image/common/back.gif
! _- G+ F5 B; g7 ^0 h1 F+ h$ q+ }* p0 V一个贴标签的自动化设备。。公司数据管得严。没办法提供源文件

你贴标签，不就是贴在上面的平面上吗?

还延伸到斜面上？

长虹贯日 · 发表于 2012-12-3 22:50:45

看不懂楼主的意图，那样的投影没什么意义吧！

6787 · 发表于 2012-12-3 22:57:39

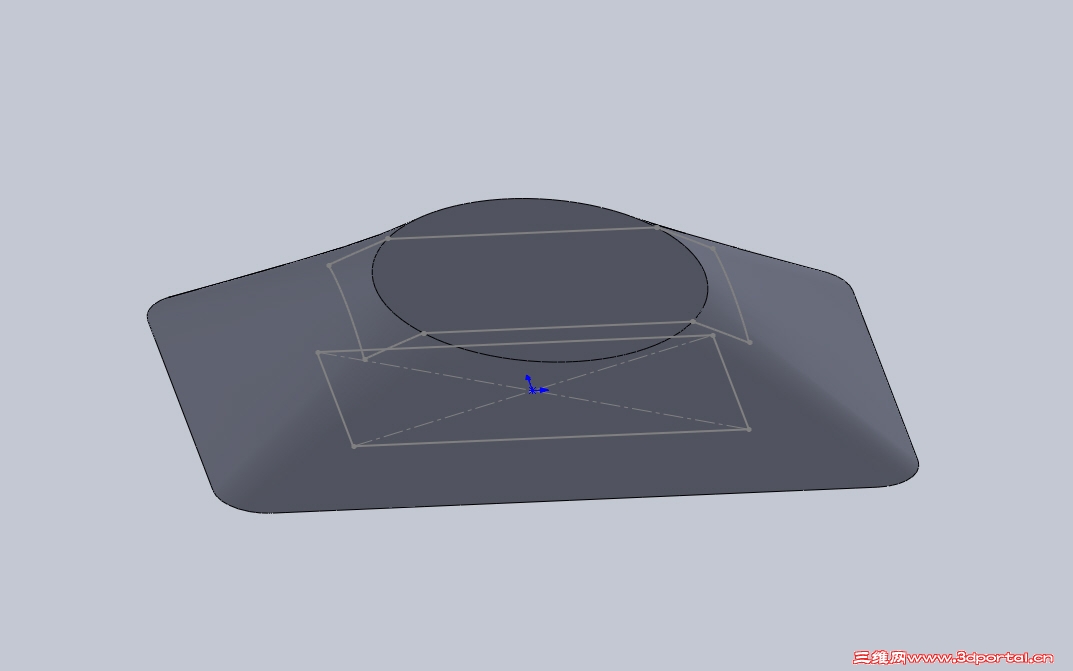

是要这样的效果？

6787 · 发表于 2012-12-3 23:10:04

还是要这样的？

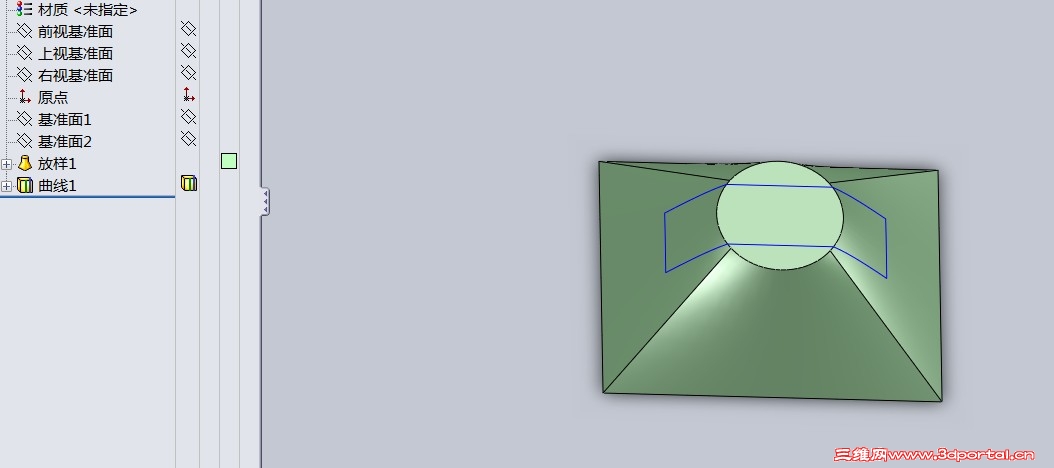

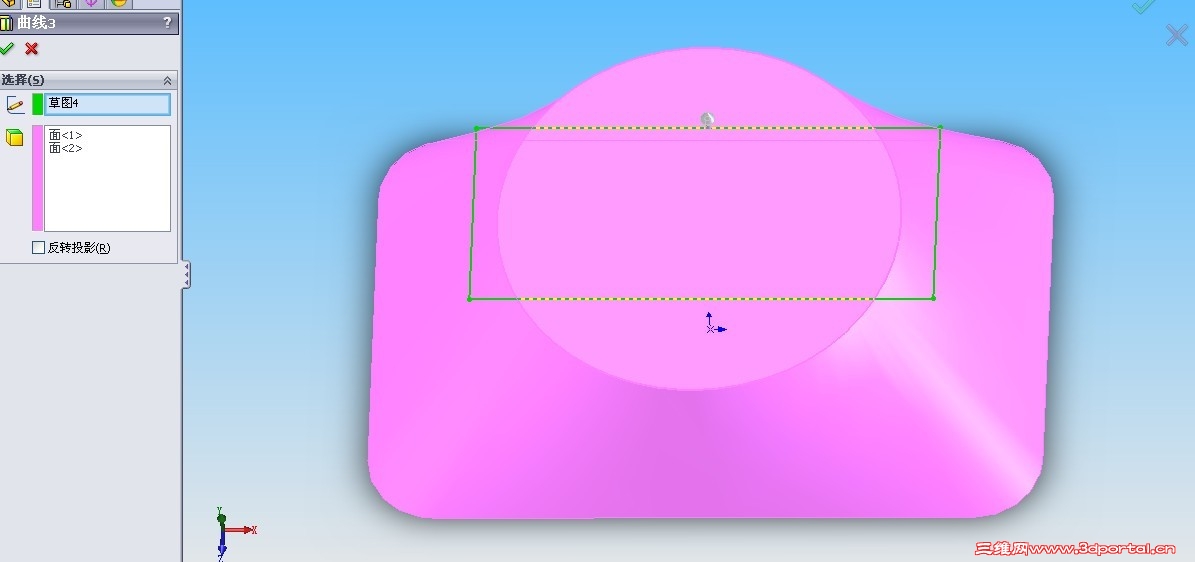

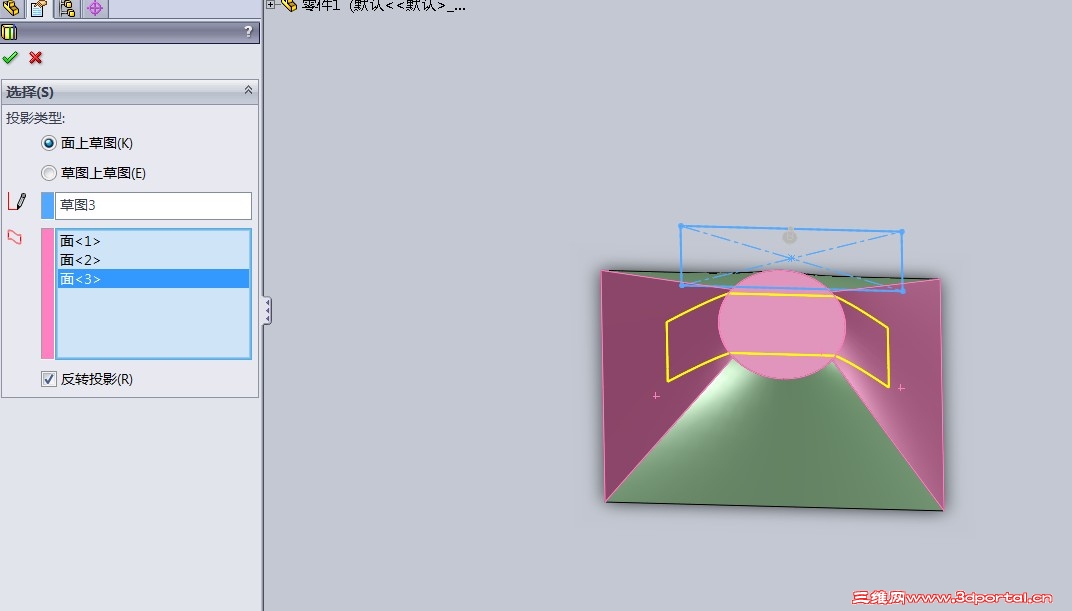

walkinheaven · 发表于 2012-12-4 11:46:13

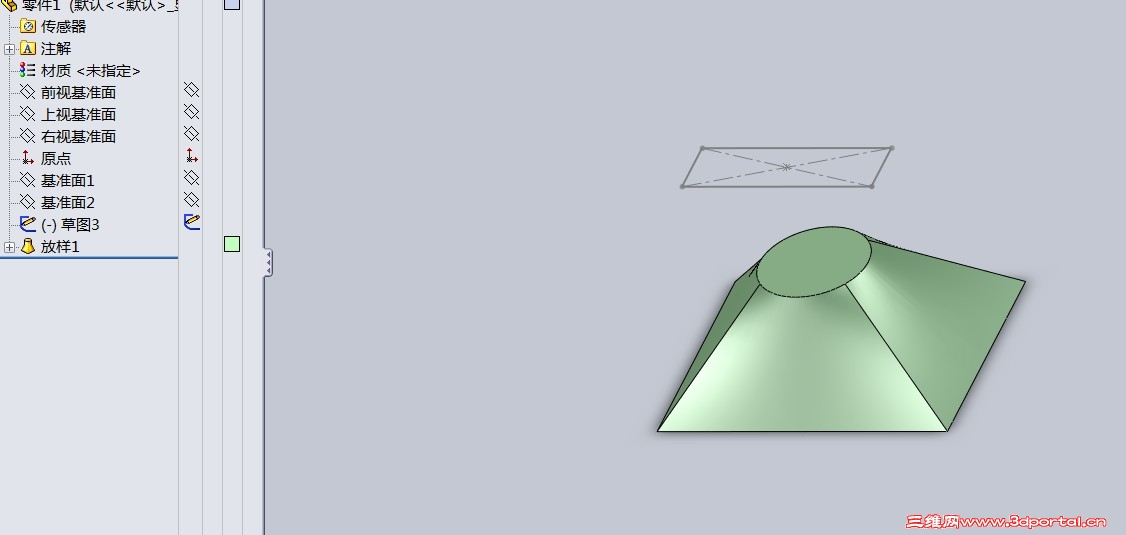

如图：投影曲线，是不是你想要的呢？

aj1721 · 发表于 2012-12-4 22:19:21

6787 发表于 2012-12-3 22:33 static/image/common/back.gif$ ^! h9 N. t ]+ W, A
你贴标签，不就是贴在上面的平面上吗?
4 N9 h! U) h" j6 h( @, X
: L% @6 Z+ g! I2 ~6 Y4 }还延伸到斜面上？

两个效果都不是。长度都被拉伸了。谢谢你
假如有5各面都贴标签的画，与其一个面一个面的贴。还不如一张大的 5个面同时贴。这样不是更快。。

S0501 · 发表于 2012-12-5 07:49:53

看不懂你的意图

lcdddd · 发表于 2012-12-5 10:21:27

S0501 发表于 2012-12-5 07:49 static/image/common/back.gif: I1 d7 R; k) R$ S2 y q u! {& H" q+ n
看不懂你的意图

意图很明确啊。
就是保持面积或者线长短。
像一张纸，贴到另一个不规则的曲面物体上呗

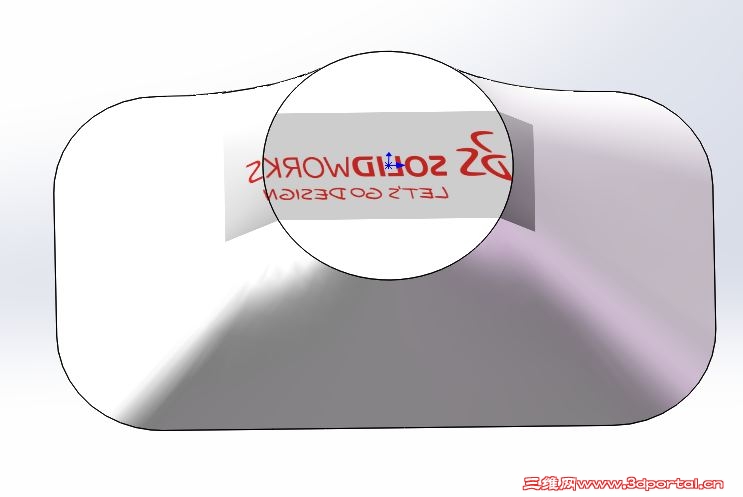

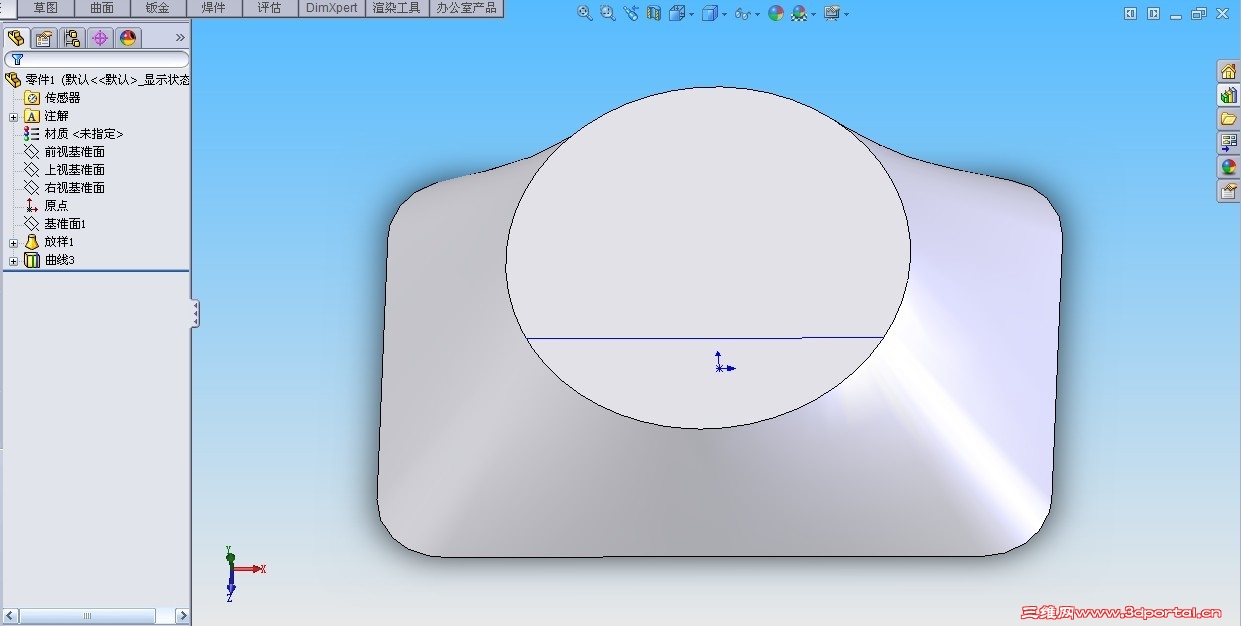

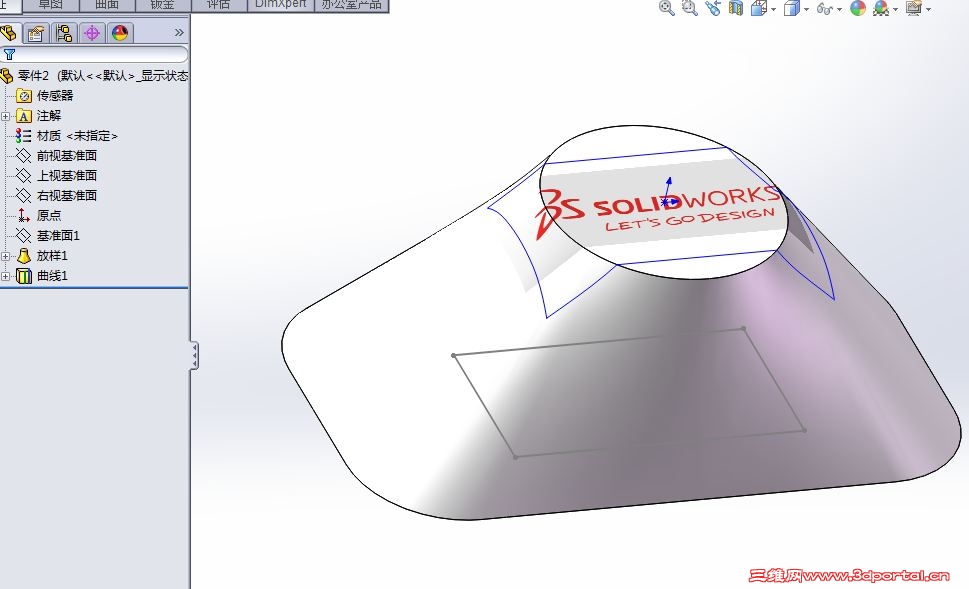

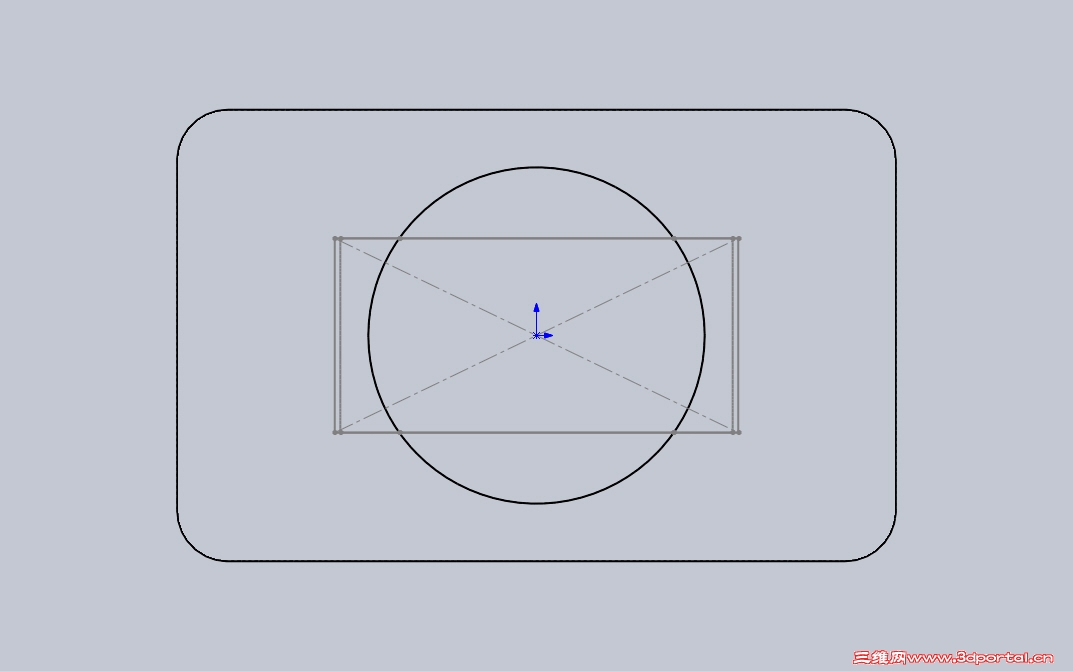

whirlman · 发表于 2012-12-5 12:50:18

不能展开的曲面不能直接应用包覆。有一个折中的办法，把包覆面转换成一个拉伸面，不过这只是近似的做法。
详见附件
