[求助] 大家帮出个工程图

[复制链接]
发表于 2012-11-27 13:47:21 | 显示全部楼层 |阅读模式 来自: 中国福建厦门
5三维币

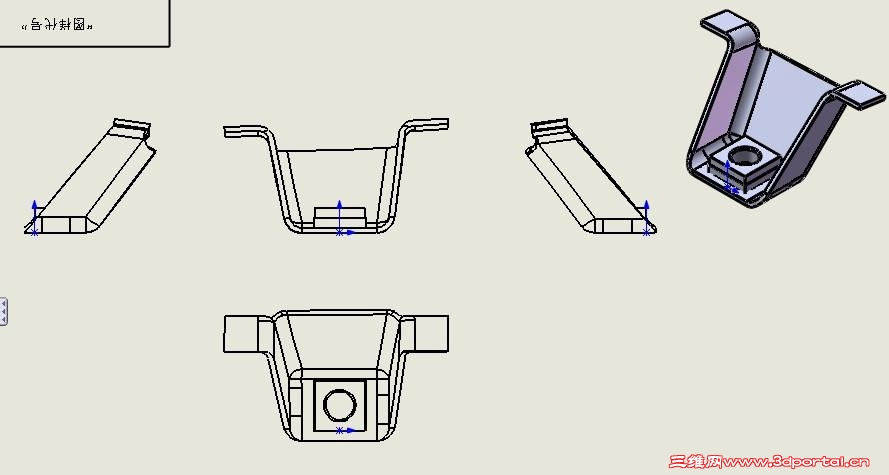

大家帮出个工程图

54Z61-01415.rar

269.76 KB, 下载次数: 75

发表于 2012-11-27 14:58:24 | 显示全部楼层 来自: 中国河北廊坊
你的草图基准面就是倾斜的   可以给个源文件  把那个改一下
发表于 2012-11-27 15:15:29 | 显示全部楼层 来自: 中国台湾

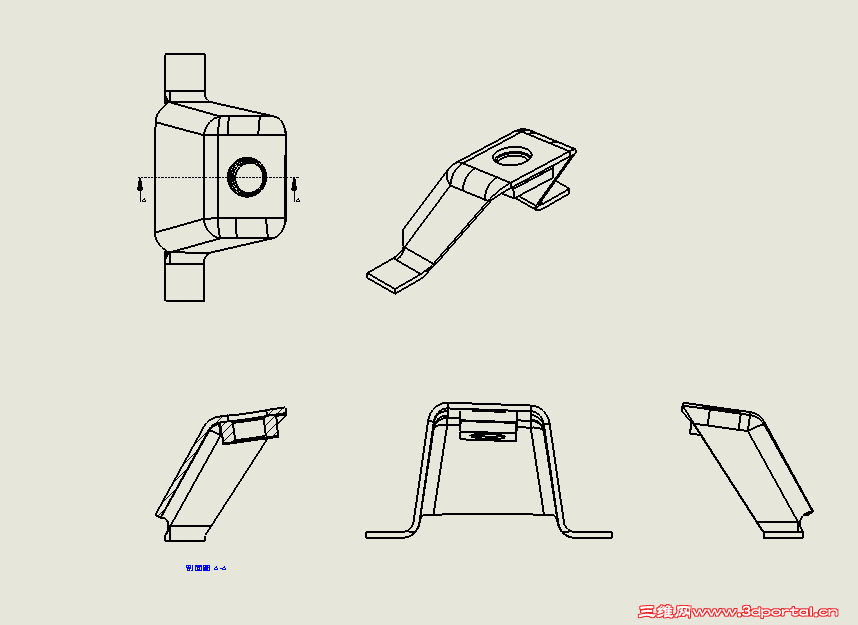

这样子可以吗
4 c# y* D$ R' P2 w" a8 x/ K 2012-11-27_151438.png
: t/ g$ r" T+ _4 P! z7 R9 {/ q0 V: U) u" v( F( p# e) d
 楼主| 发表于 2012-11-27 15:39:28 | 显示全部楼层 来自: 中国福建厦门
就是倾斜的
发表于 2012-11-27 16:26:04 | 显示全部楼层 来自: 中国山东潍坊

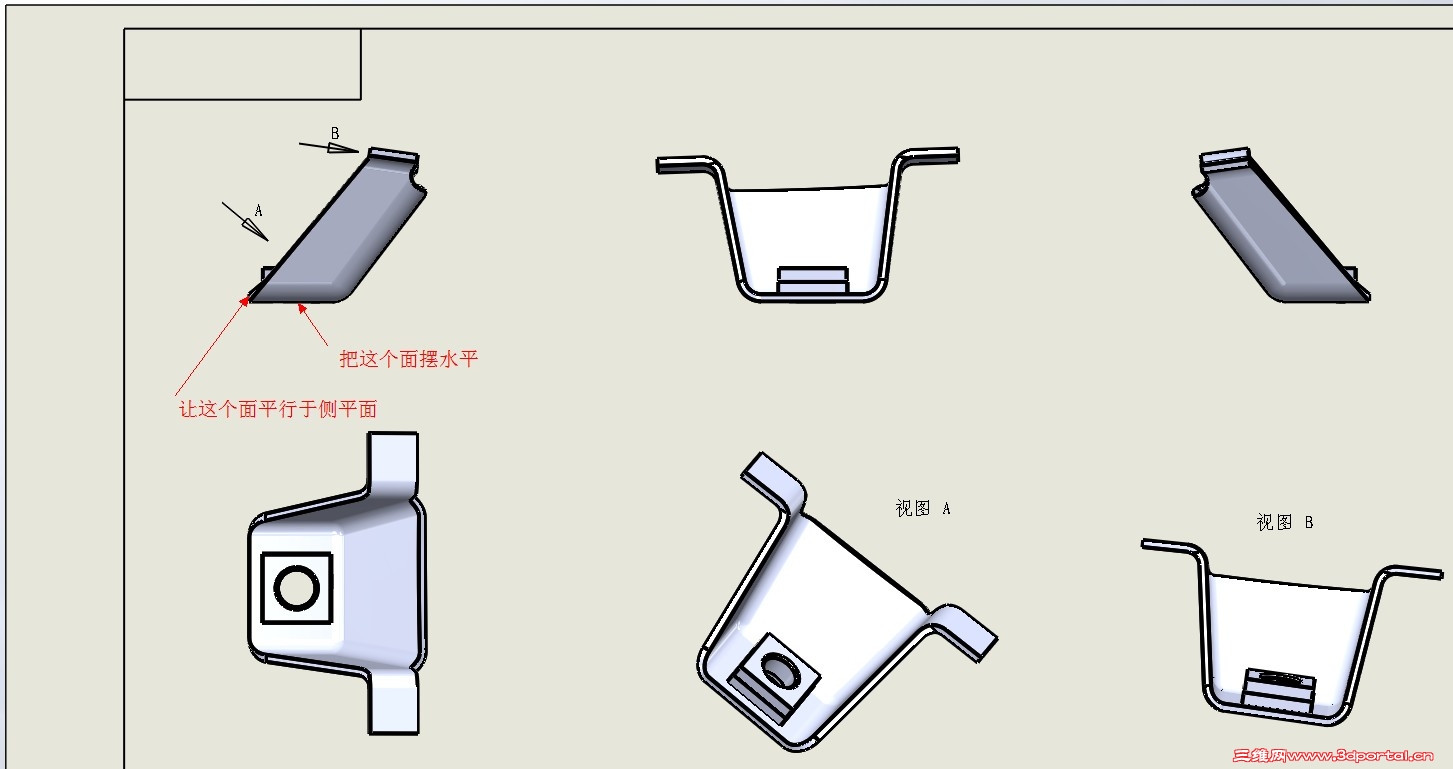

这个图是否有用?
8 H# w% w; a4 H# x2 f* F: s( Z/ h 3.jpg 3 b/ B: _0 C; H/ k! A
: p( A( N5 t5 N6 g- w4 a0 ~: B4 h
. b7 Y) [. X$ h$ h: |4 K- o
 楼主| 发表于 2012-11-27 16:47:43 | 显示全部楼层 来自: 中国福建厦门
你觉得这个要怎么用做出来,也就是工艺问题,用模具落料成型?用拼的也不好弄,那个圆角
 楼主| 发表于 2012-11-28 08:18:51 | 显示全部楼层 来自: 中国福建厦门
我在想,圆角不要,用拼的,这可能是最好的办法!
发表于 2012-11-28 08:55:35 | 显示全部楼层 来自: 中国天津
我是先把零件放到装配体里面,把零件位置摆正了,然后出工程图
发表于 2012-11-28 15:04:55 | 显示全部楼层 来自: 中国辽宁盘锦
通过旋转或右键就可以摆正,然后空格键,保存当前视图,出图时使用
发表于 2012-11-29 11:22:02 | 显示全部楼层 来自: 中国浙江金华
我试验了一下 基准面也是偏的
发表于 2012-11-29 16:00:06 | 显示全部楼层 来自: 中国上海
给你个建议先把圆角相交,然后选个基准面出向视图,把每个面表达清楚,最后表达圆角,
发表于 2012-11-29 16:07:44 | 显示全部楼层 来自: 中国上海
咋样提取 实体面?
