关于proe筋特征无法生成的问题，谁能解释一下？

cangtian · 发表于 2012-11-24 20:50:28

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

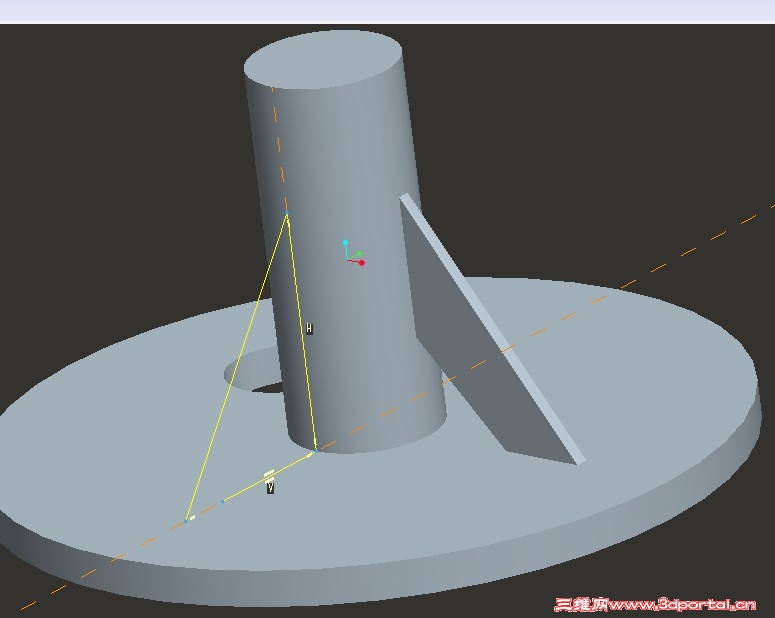

如题，大家看一下图，第一个筋可以生成，但是画第二个时，不管怎么画草图都无法生成，求解释

cangtian · 发表于 2012-11-24 20:55:50

我用的是proe5.0

tangcarlos3d · 发表于 2012-11-24 21:02:30

本帖最后由 tangcarlos3d 于 2012-11-24 21:04 编辑

建议直接旋转第一个筋90º，再对列阵后的筋列阵3个。
这样效率高一些。
另外，你是不是多了竖直的线？

ganyiwei · 发表于 2012-11-25 21:45:00

你的线画错了。。

soso2006 · 发表于 2012-11-26 00:01:54

多画了2条线，晕！

liuweidong123 · 发表于 2012-11-26 13:40:09

我觉的线不是这样画的

liuweidong123 · 发表于 2012-11-26 15:47:19

请问下楼主怎么样才能把图片附上啊

ryyhui · 发表于 2012-11-29 12:51:22

PROE里面的筋特征，我是从来不会用的，不好弄。

cangtian · 发表于 2012-12-3 17:04:44

tangcarlos3d 发表于 2012-11-24 21:02 static/image/common/back.gif% i* K! `5 s8 H. Q! c0 d- O- s
建议直接旋转第一个筋90º，再对列阵后的筋列阵3个。, w$ J8 ^7 X$ ?, s) Q! K
这样效率高一些。
1 H- g( F r. O& S2 H, N$ p另外，你是不是多了竖直的线？ ...

你好，我只是训练一下筋特征的练习，另外我把那条竖直线去掉了也还是无法生成，不知道为什么

cangtian · 发表于 2012-12-3 17:05:36

ganyiwei 发表于 2012-11-25 21:45 static/image/common/back.gif* _* ?7 d% N$ p% J4 t" B
你的线画错了。。

求解释，我试了很多种画法了，都不行了，

cangtian · 发表于 2012-12-3 17:06:11

ganyiwei 发表于 2012-11-25 21:45 static/image/common/back.gif
: H O3 ^# m$ J8 ^& I你的线画错了。。

不封闭草图，用了不同的画法都不行啊

cangtian · 发表于 2012-12-3 17:06:57

liuweidong123 发表于 2012-11-26 13:40 static/image/common/back.gif+ f: Z3 n, }+ M" c, R8 i5 E
我觉的线不是这样画的

那是怎么画的？

cangtian · 发表于 2012-12-3 17:07:48

liuweidong123 发表于 2012-11-26 15:47 static/image/common/back.gif1 y, e1 F$ ^3 v# l% G. F
请问下楼主怎么样才能把图片附上啊

上传图片呀，

daji · 发表于 2012-12-3 17:58:40

因为筋里面有孔，这个可能画不出来，筋的练习要求是开放的轮廓，可以画梯形状，并减少一边。不知道为什么有这样的结构，如果是注塑料件或铸造件，这样的结构都不合理的。焊接件的话就是分开画了。

iamjinguang · 发表于 2012-12-3 18:41:04

用拉伸实体代替筋特征，筋特征莫名其妙的失败我也遇到过。

tangcarlos3d · 发表于 2012-12-3 19:34:05

iamjinguang 发表于 2012-12-3 18:41 static/image/common/back.gif9 p$ |5 c% z1 Q4 u
用拉伸实体代替筋特征，筋特征莫名其妙的失败我也遇到过。

拉伸特征要先从底山往上拉伸，再侧面切除，要做两次。如直接对称拉伸则圆柱面相切处只有一条线接触，其他是间隙。

iamjinguang · 发表于 2012-12-3 21:50:38

tangcarlos3d 发表于 2012-12-3 19:34 static/image/common/back.gif
9 m! b6 o1 b/ j( l, m拉伸特征要先从底山往上拉伸，再侧面切除，要做两次。如直接对称拉伸则圆柱面相切处只有一条线接触，其他 ...

同意老师说法，不过比纠缠于一个莫名的失败特征要强得多。

cangtian · 发表于 2013-1-7 18:35:28

tangcarlos3d 发表于 2012-12-3 19:34 static/image/common/back.gif" Q7 i2 T! M( w) G* Y6 T: x
拉伸特征要先从底山往上拉伸，再侧面切除，要做两次。如直接对称拉伸则圆柱面相切处只有一条线接触，其他 ...

你好，那也就是说。不能直接使用筋特征了，相当于拉伸形式做筋了

tangcarlos3d · 发表于 2013-1-7 20:02:52

cangtian 发表于 2013-1-7 18:35 static/image/common/back.gif
* ]: V! z, H6 W8 D你好，那也就是说。不能直接使用筋特征了，相当于拉伸形式做筋了

做筋特征只能画一条斜线，不能画角落部位有空心的筋。只能按我在16楼的办法做。
如果是焊接件，则将筋在装配图里进行装配，再加焊接符号。
如果是铸件就不要留空位了，型砂、模型都难做。

cangtian · 发表于 2013-1-9 09:53:26

tangcarlos3d 发表于 2013-1-7 20:02 static/image/common/back.gif
O8 c& b) N; b' D做筋特征只能画一条斜线，不能画角落部位有空心的筋。只能按我在16楼的办法做。
; W: W4 V' {& d1 j3 [0 M如果是焊接件，则将筋在 ...

嗯，谢谢，受教了

bardream · 发表于 2013-11-11 09:27:37

底面或者竖直的线条不要就可以了！
