[求助] 钣金放样展开后有特征没有显示

[复制链接]
发表于 2012-11-1 20:12:15 | 显示全部楼层 |阅读模式 来自: 中国北京
3三维币
本帖最后由 股海一客 于 2012-11-2 19:39 编辑
# r6 b" B3 Y3 r% @, w# E) }  x

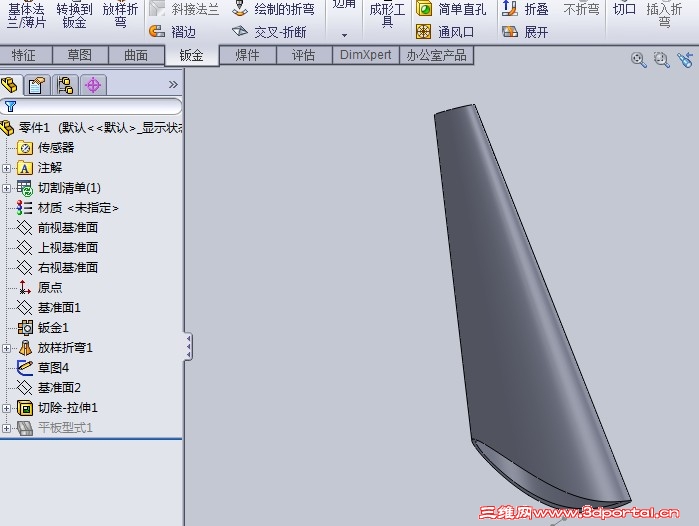

+ K) }+ q+ \) b+ \7 V1 i$ k' ^急~~~~求大侠,为什么钣金放样切割后展开没有显示切割的特征,如图,先放样特征,然后在底部切割一个弧形,展开后没有显示出来  就是一个放样的扇形  的  求~~~~~


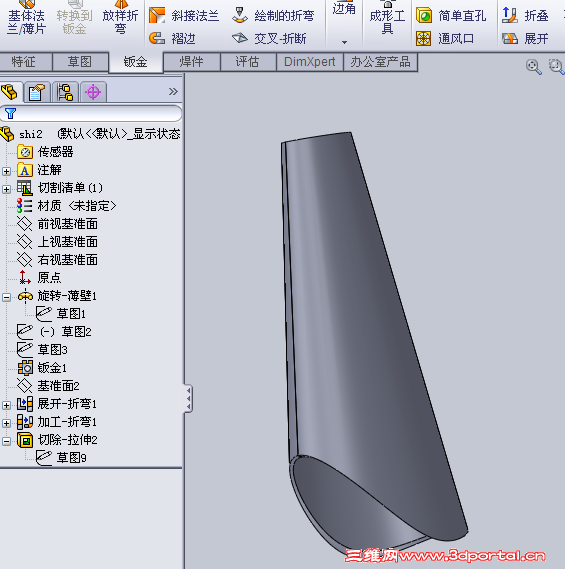

第二种

第二种

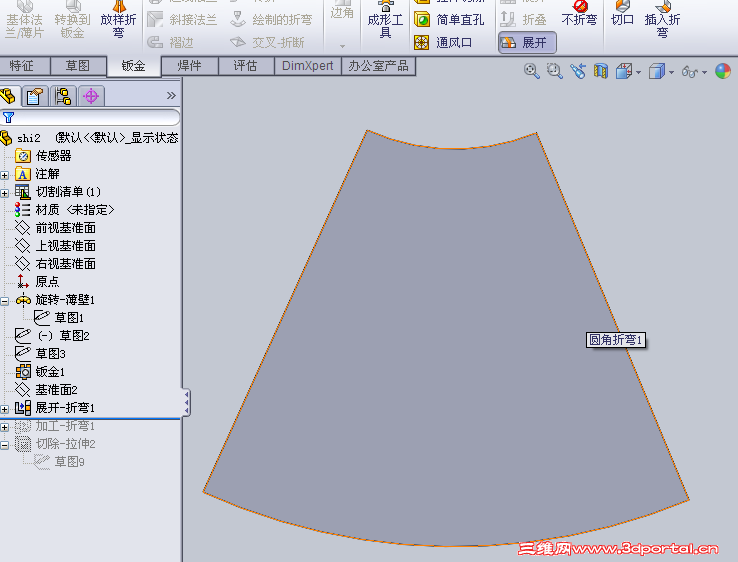

2

2

2

2

工作.zip

25.43 KB, 下载次数: 6

cad文件 画展开图

发表于 2012-11-1 20:35:16 | 显示全部楼层 来自: 中国江苏无锡
本帖最后由 KCKK 于 2012-11-1 20:38 编辑 2 L$ _6 r" x" X5 V' i) z

( p7 c" m$ V! J# [7 q- ]9 m2 C是这意思吗?

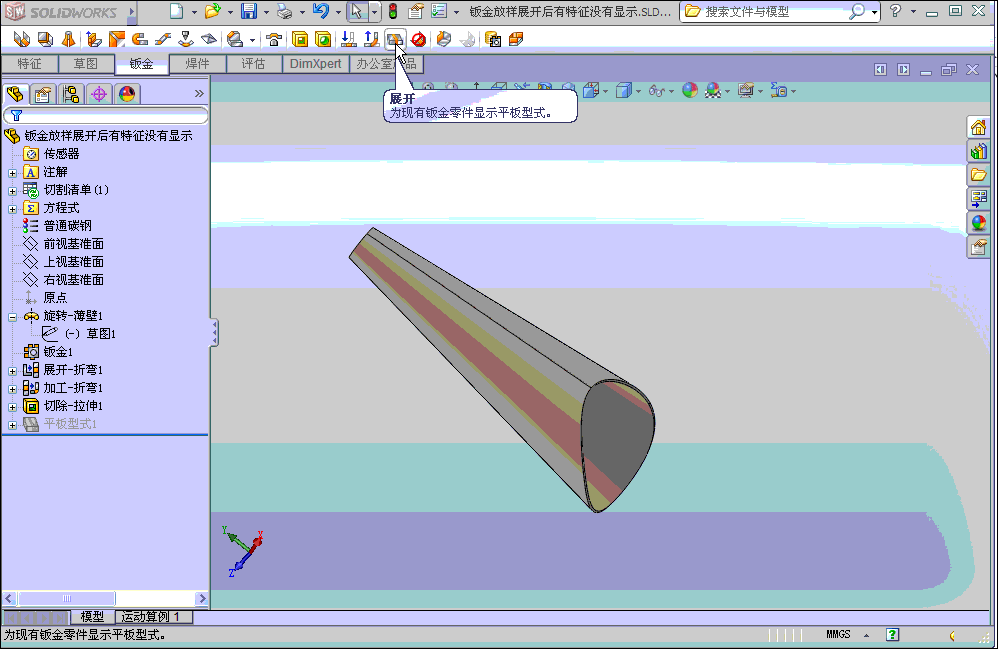

1 U# M; u2 C% w$ ?9 I. W& P 钣金放样展开后有特征没有显示 .gif
1 i0 Q! G9 k1 a4 n
! D/ [1 D! s" H- @/ n( b) {可以发个原文件吗?
 楼主| 发表于 2012-11-1 22:07:05 | 显示全部楼层 来自: 中国北京
KCKK 发表于 2012-11-1 20:35 static/image/common/back.gif
" i( D# d0 g* r3 L6 r# o" Z是这意思吗?
7 ?! B  i: T# }2 w6 ~8 t! m
可以!怎么给你源文件?你不是钣金放样出来的?
 楼主| 发表于 2012-11-1 22:09:45 | 显示全部楼层 来自: 中国北京
楼上的这个指令怎么用啊?没用过  都没见过似的
 楼主| 发表于 2012-11-1 22:11:48 | 显示全部楼层 来自: 中国北京
KCKK 发表于 2012-11-1 20:35 static/image/common/back.gif+ h% I1 \1 H- r# d
是这意思吗?

  u& I2 V$ D8 q, z+ x- o. ?9 R$ H请问您这几个指令怎么用啊?没用过  也没见过似的,展开—折弯、加工折弯  指令
发表于 2012-11-1 22:57:01 | 显示全部楼层 来自: 日本
你那个切除步骤不可以的
2 @# d- Y" w. J. d' z% L# T3 L
0 r: g! g& k- T要在下图的步骤,OK,下图的命令,你见过的
8 B1 k: ~5 A  D0 f- _% e+ a7 J, N  R% s0 M( n9 B8 g" s
9 y0 w4 M4 S% ]8 M0 h/ ~9 e
) n9 Z$ p& Q- O7 [0 z
7 q: Z! d0 K! v9 D4 X3 c
0 t. D1 o) A6 S6 A' w) Z6 {
发表于 2012-11-2 08:30:25 | 显示全部楼层 来自: 中国江苏无锡
股海一客 发表于 2012-11-1 22:09 static/image/common/back.gif& B: G5 c4 Y5 D+ n- I* B
楼上的这个指令怎么用啊?没用过  都没见过似的

# s% m+ S+ y0 f! Q0 {你做个参考吧!悬赏的不要!

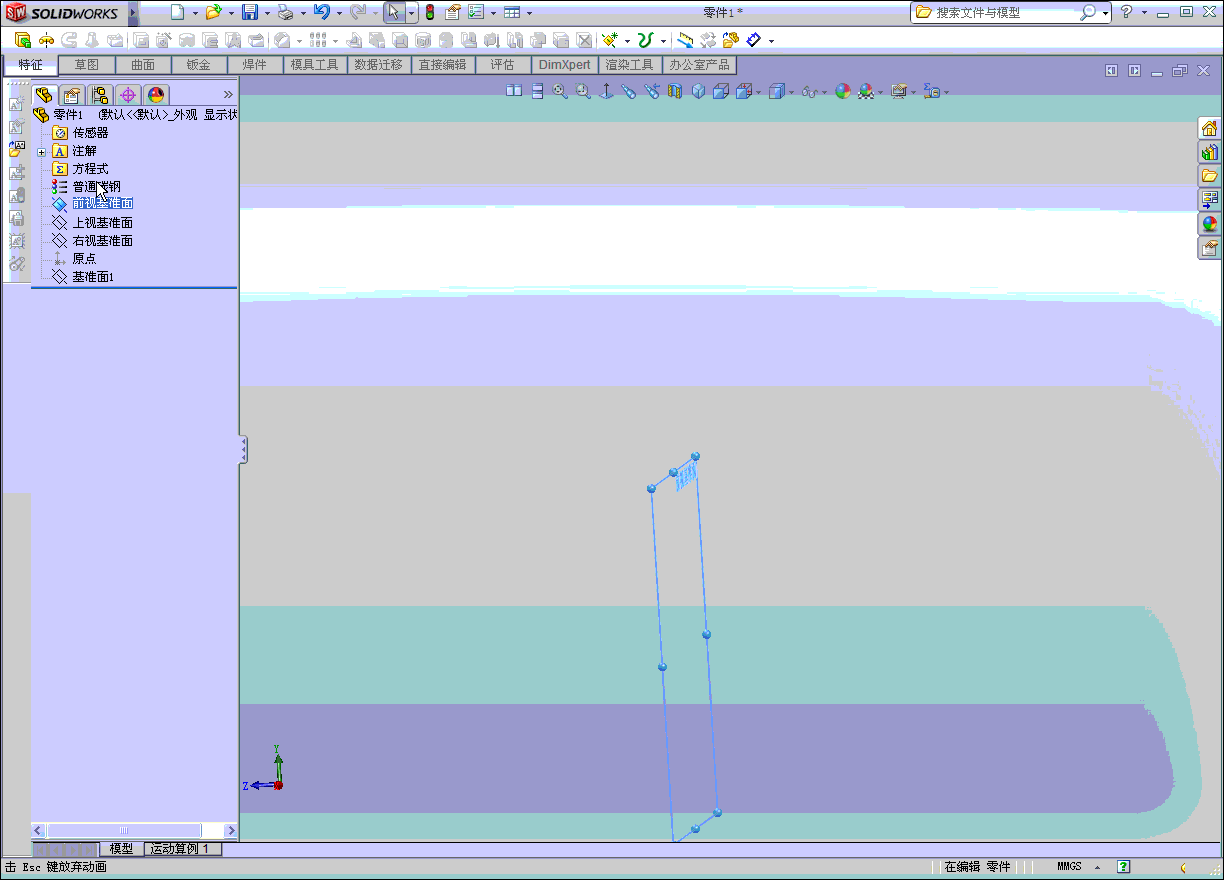

: @/ w8 M: e5 t  z0 p8 E 19.钣金放样展开后有特征没有显示.gif
# j0 y. l7 K2 z2 y7 Z" F6 {9 s0 Z! B: c7 G  `. v
 楼主| 发表于 2012-11-2 10:35:13 | 显示全部楼层 来自: 中国江西南昌
S0501 发表于 2012-11-1 22:57 static/image/common/back.gif
4 g  h3 I0 h% {. M0 J' H% T你那个切除步骤不可以的
* @5 v1 M6 Y# e) i# C7 {# d' n8 ]5 y' i/ n
要在下图的步骤,OK,下图的命令,你见过的
/ D& U$ f8 t6 d; d$ @; K
我也知道!但是那样不知道怎么切割出那条曲线啊?求指教
 楼主| 发表于 2012-11-2 10:47:07 | 显示全部楼层 来自: 中国江西南昌
KCKK 发表于 2012-11-2 08:30 static/image/common/back.gif
4 w) p/ u: _) u# x4 p你做个参考吧!悬赏的不要!
7 m" _4 o- ]' @* v8 \8 N
多谢了!我就用你这方法试一下
 楼主| 发表于 2012-11-2 11:19:20 | 显示全部楼层 来自: 中国江西南昌
KCKK 发表于 2012-11-2 08:30 static/image/common/back.gif4 k, f" q+ y. p4 R
你做个参考吧!悬赏的不要!

. M  {2 U( }  o- t我试了下   怎么还是展开没有显示下面切割的部分 按照你的方法   图片请看上面
发表于 2012-11-2 11:28:54 | 显示全部楼层 来自: 中国江苏无锡
股海一客 发表于 2012-11-2 11:19 static/image/common/back.gif
3 M2 f9 _9 k. S* H9 L我试了下   怎么还是展开没有显示下面切割的部分 按照你的方法   图片请看上面

- D/ b' ^4 g7 W, G1 l把你做的原文件发来看一下。
 楼主| 发表于 2012-11-2 11:36:39 | 显示全部楼层 来自: 中国江西南昌
KCKK 发表于 2012-11-2 11:28 static/image/common/back.gif
( a) q$ C$ B$ l3 w7 i+ R把你做的原文件发来看一下。

( L% L8 ~/ R! T) X怎么发给你  加我qq:1715167960 我发给你帮我看下好不?
发表于 2012-11-2 14:41:44 | 显示全部楼层 来自: 中国台湾

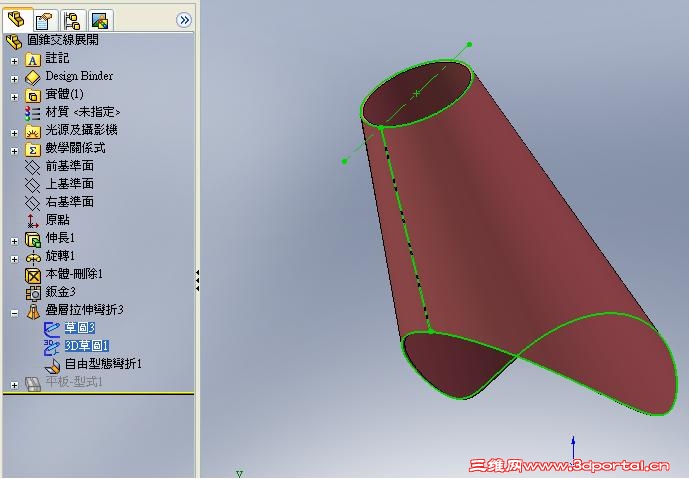

這樣做應該比較單純., h/ H1 C2 z- j3 v) d
8 \3 y" l3 r1 o0 ?/ q
交線.JPG & p# }  V1 y( h5 s
圓錐交線展開.rar (1.21 MB, 下载次数: 31)
发表于 2012-11-2 14:45:35 | 显示全部楼层 来自: 中国江苏无锡
我试用板金放样做是切不了。我的原文件没保存,有空再做个文件发给你。
发表于 2012-11-2 17:25:02 | 显示全部楼层 来自: 日本
本帖最后由 S0501 于 2012-11-3 17:43 编辑 & @! R& u  `* W) t; a  d- @
股海一客 发表于 2012-11-2 10:35 static/image/common/back.gif& n& S% Z9 V! \6 S; C
我也知道!但是那样不知道怎么切割出那条曲线啊?求指教

, Q6 G7 ^. I  j/ A: {
- {% d0 W, j$ w8 V7 k$ ~( {; w# i7 T
-----------3 v- |% K8 }4 K; j- q# K" X6 b

4 r# W5 Q! i9 F2 v
- O/ p: J- h# J$ ?! W, _9 T. D! F! V6 J, U6 [
----------
* `4 w  f0 A% S% m8 ]0 H# B; P0 o
% N8 z( l' @- T1 d' J! A7 G0 F: H  Y+ m" Q; v2 g1 C

3 b0 x; O, O( W7 @! }& Z) k
 楼主| 发表于 2012-11-2 19:07:55 | 显示全部楼层 来自: 中国北京
KCKK 发表于 2012-11-2 14:45 static/image/common/back.gif8 F# B2 C! i# T9 I) [0 d
我试用板金放样做是切不了。我的原文件没保存,有空再做个文件发给你。
* ^2 Y. x) \! j: U# e* ^
好的~~~谢谢你
 楼主| 发表于 2012-11-2 19:11:46 | 显示全部楼层 来自: 中国北京
S0501 发表于 2012-11-2 17:25 static/image/common/back.gif
/ X% I3 ?8 D1 V$ w( m$ C, E) E-----------
& b4 ~7 L9 ~/ V3 L) S/ }
你的这条曲线根据什么来画的呢?我就是不知道怎么来画这条曲线,就知道一个椎管和一个圆管来成角度切除!我要的是一条过渡曲线,加我QQ:1715167960
 楼主| 发表于 2012-11-2 19:14:25 | 显示全部楼层 来自: 中国北京
heat_ice2000 发表于 2012-11-2 14:41 static/image/common/back.gif
2 Z4 B% g, _. j# ^( n這樣做應該比較單純.

) }7 ?& l5 |6 {3 Q  w! u你的这个方法我开始也试过了,但是感觉这样放样出来的偏差很多,不精准似的!
 楼主| 发表于 2012-11-2 19:29:34 | 显示全部楼层 来自: 中国北京
heat_ice2000 发表于 2012-11-2 14:41 static/image/common/back.gif
$ _' ~5 I& F7 W0 w1 E8 y這樣做應該比較單純.
3 i; d% h/ A1 A
感谢你的意见,你最后一步也是放样出来的是吧?我也做过这种,但是你有没发现出工程图放到CAD中,不要展开,主视图和左视图中中心角不一样呢?
发表于 2012-11-3 14:49:04 | 显示全部楼层 来自: 中国台湾
股海一客 发表于 2012-11-2 19:29 static/image/common/back.gif- |) e9 d8 Z2 r
感谢你的意见,你最后一步也是放样出来的是吧?我也做过这种,但是你有没发现出工程图放到CAD中,不要展开 ...
. L- W$ d. I& I8 E6 u
你誤解了,如果錐體是斜放時,前視圖和側視圖的錐角會呈現不同角度.
; T: K1 `4 q+ _; H$ |/ |& ]1 g% ~% M* @
圖學中有一題目:在"空間"中兩垂直相交之直線,在任何角度觀察是否也呈現90度.答案是不一定.3 i8 V- H8 G3 q* M% |
% Z& P6 A) Q; E$ H9 @# U4 C
拿三角板來觀察,要看到三角板的90度角,必須正對三角板的平面.當面有傾斜時,角度會變.鈍角或銳角都有可能.
发表于 2012-11-4 01:23:03 | 显示全部楼层 来自: 日本

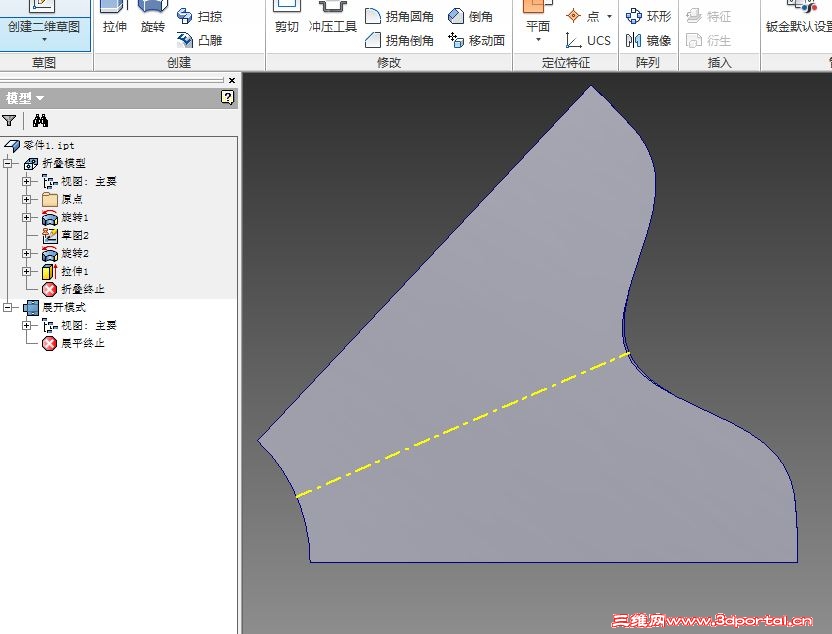

用Iventor做了一个,跟SW展开的,是一样的形状9 j* f$ [1 t+ I" F. ~( i& k, N
$ q' g: n5 O* c$ D- R, o

0 _0 M. R" ~+ s+ z6 r: I 捕获.JPG
 楼主| 发表于 2012-11-4 18:46:16 | 显示全部楼层 来自: 中国北京
S0501 发表于 2012-11-4 01:23 static/image/common/back.gif$ m& }* }  t( N- I7 {; u  L, n) y
用Iventor做了一个,跟SW展开的,是一样的形状
. M3 H6 S( P  |  |1 y/ I7 [
没用过你这软件!是不是在钣金展开中更好用啊?
发表于 2012-11-4 21:23:08 | 显示全部楼层 来自: 中国江苏常州
本帖最后由 xxf-1 于 2012-11-5 09:38 编辑
% |8 H4 x  h' E6 H8 K- b( X+ i4 B3 G/ k' i: y

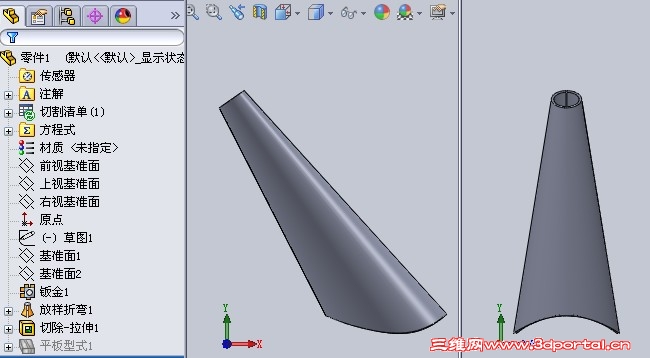

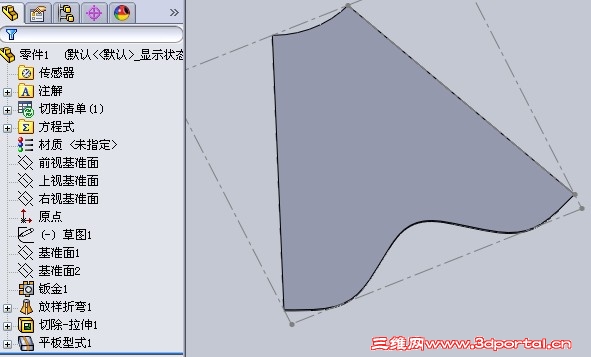

用钣金放样切割做也是正常的.
6 w0 I, b* k7 d# K- I1 r 11-42.jpg 1 X, a& G2 d; F+ U) X. w
" c! W* E# z7 b5 `! l( j
& S7 B- u9 ?' U  {3 b# n! _1 E# ? 11-41.rar (136.81 KB, 下载次数: 16)
发表于 2012-11-4 21:28:34 | 显示全部楼层 来自: 中国福建福州
学习中~~~~~~~~~~~~
 楼主| 发表于 2012-11-5 12:56:49 | 显示全部楼层 来自: 中国江西南昌
xxf-1 发表于 2012-11-4 21:23 static/image/common/back.gif
7 E% Z3 X2 ?' P用钣金放样切割做也是正常的.

5 }) L; R' |& T7 j$ `0 ~* Q怎么我你这样展开 不是同一个形呢? 没有显示切除特征
