叶轮叶片要求有三度的锥度，改如何画？

ATAKI · 发表于 2012-10-24 15:00:22

您需要登录才可以下载或查看，没有帐号？注册

x

涡轮叶轮，叶片根部厚，外面薄，有三度的锥度，改怎样画呢？我只会画一样厚的叶片，锥度改怎样处理？谢谢

KCKK · 发表于 2012-10-24 15:47:45

可以发个图片吗？

yuchenchuangen · 发表于 2012-10-24 16:24:47

发个图来看看吧

ATAKI · 发表于 2012-10-24 17:16:00

图纸照片在此

ATAKI · 发表于 2012-10-25 09:58:23

有人能说说吗？谢谢了

彤儿 · 发表于 2012-10-25 12:57:19

有实物图片没，传个上来，这平面图看不明白

ATAKI · 发表于 2012-10-25 15:14:56

彤儿发表于 2012-10-25 12:57 static/image/common/back.gif; A1 J. M6 w2 e# Q
有实物图片没，传个上来，这平面图看不明白

实物没有，只有图纸，还有一个中线方程：Y=1.272 乘以十的负四次方乘以 D 乘以 X的2.66次方

jie7788 · 发表于 2012-10-25 20:45:01

这个也看不清啊~

jinhai1984 · 发表于 2012-10-28 15:03:47

这个意思？？
图不太清，自己理解着来的

ATAKI · 发表于 2012-10-30 15:06:12

不是这样的，等改天我用相机吧图纸照点清楚的照片放上来大家看看
谢谢

阿帕奇 · 发表于 2012-10-31 09:12:37

ATAKI 发表于 2012-10-24 17:16 static/image/common/back.gif& O4 H# @- O* A7 ]5 n) W- p. x: }$ Z1 n
图纸照片在此

叶片这类的曲面建议还是用高级的三维软件去画。如UG、CATIA

loveshan98973 · 发表于 2012-11-1 16:32:08

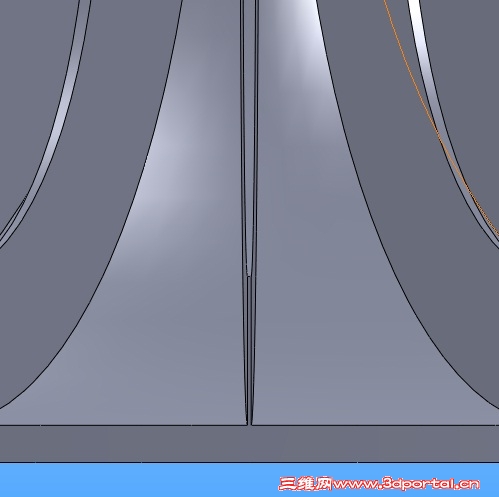

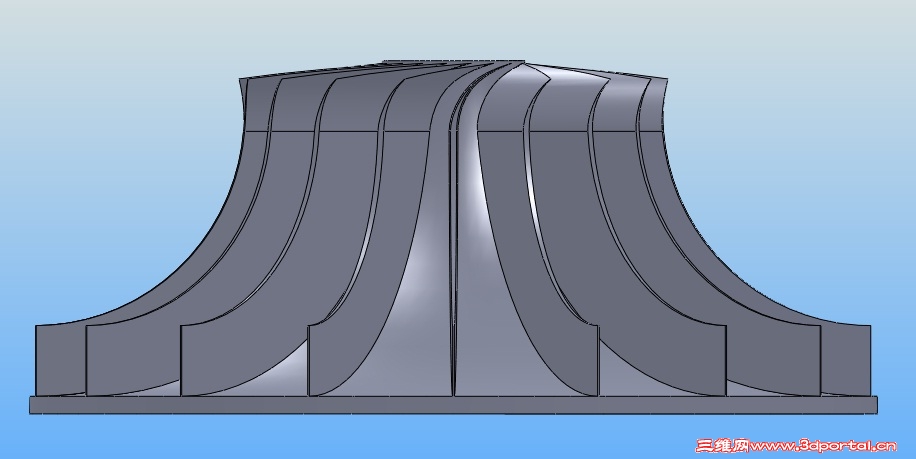

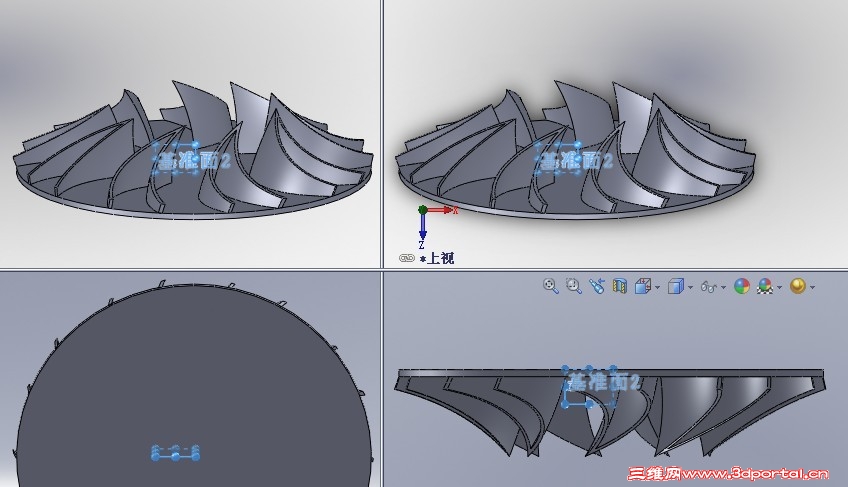

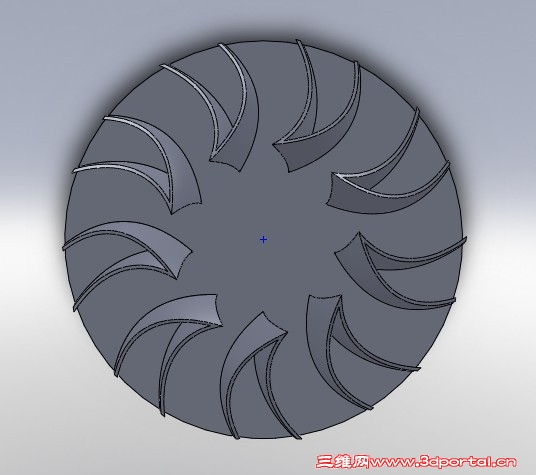

是这样么？

零件2.rar (579.41 KB, 下载次数: 17)

loveshan98973 · 发表于 2012-11-1 16:34:56

ATAKI · 发表于 2012-12-3 14:16:28
