CAD转SW

aj1721 · 发表于 2012-10-22 22:38:31

您需要登录才可以下载或查看，没有帐号？注册

x

有CAD平面图。如何直接做成SW的立体？CAD是一个10MM厚的板钻的孔很多。

阿帕奇 · 发表于 2012-10-23 08:27:24

转成草图，进行实体拉伸即可

fan3090377 · 发表于 2012-10-23 10:42:39

直接复制CAD的图形，然后在SW 中绘制草图，粘贴进去就行了，但是所有的尺寸都是没定义的，可能存在移动位置的问题！

ximain · 发表于 2012-10-23 11:55:04

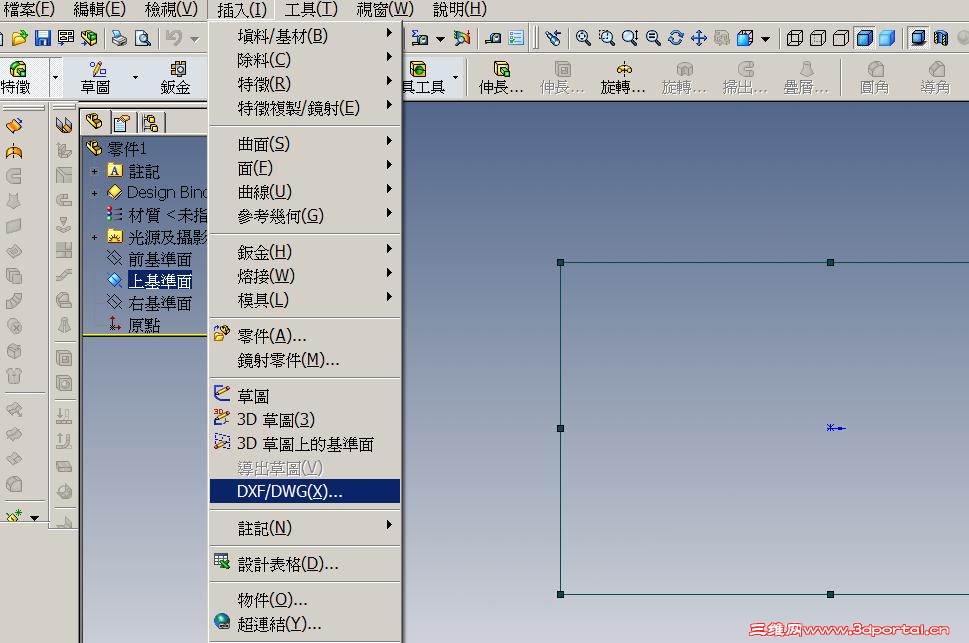

1.插入dxfdwg檔

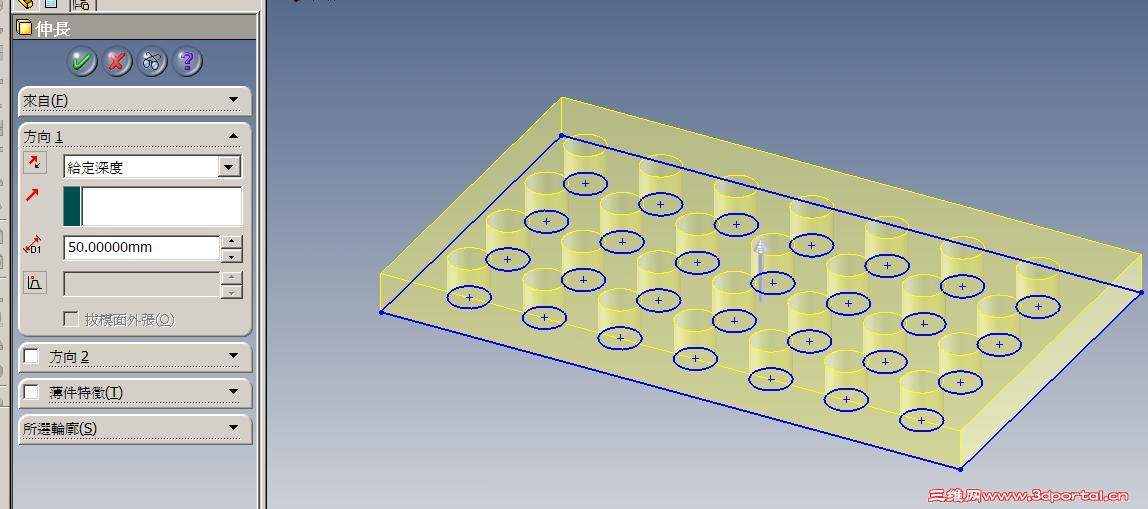

2.在拉伸出所要厚度即可

lisuo · 发表于 2012-10-23 13:12:06

首先是新建零件图，然后点选任一平面：正视、上视或是右视，选中后再按楼上的办法即可，注意选中平面后不要点绘制草图否则进入绘制命令而不是插入DWG格式命令。

aj1721 · 发表于 2012-10-23 21:49:27

:rose::rose:谢谢楼上几位

CDH19800729 · 发表于 2012-10-24 11:35:37

看样子还是不错
