GibbsCAM 协助时风集团实现加工变革

密密麻麻

GibbsCAM 协助时风集团实现加工变革
* P' R# m8 ?' |7 y7 j& B时风集团介绍：
时风集团是一所国家级特大型企业，主导产品为三轮汽车、低速载货车、轻卡汽车、拖拉机、发动机、
轮胎、联合收割机等，为中国农机第一品牌。作为这样一所特大型制造类企业，机械加工环节的持续变革
# r' B+ y6 f. H和效率提升显得尤其重要。在2008 年全球金融危机的恶劣环境下，时风集团毅然投资引进了韩国现代起
: A: ?0 s" s. [* C6 K亚机械SKT2500MT 五轴四联动多任务加工中心、SKT400M 三轴三联动车削中心、KV90 立式加工中心和
KH80G 卧式加工中心等先进加工设备。为了让这些设备最大的发挥其效能，Cimatron 作为全球知名的
: ^/ C( B% X+ ~+ vCAD/CAM 软件提供商，为时风集团提供了全面和完整的软件支持。
$ w3 v) `1 E0 S& J( E) u; XCimatron 提供的解决方案：
Cimatron 公司是为工模具制造商和零部件制造商提供CAD/CAM 完整解决方案的领导者，承诺提供全
面的、有成本效益的解决方案，使制造周期合理化，能与其它厂商协作，最终缩短产品交付时间。Cimatron
! C+ `$ V- l; d) l: b& p6 O的产品线包括CimatronE 和GibbsCAM，为型腔模设计、冲压模设计、电极设计、2.5 轴到5 轴加工、线切
% q5 b& C/ d- H7 D* `4 ]割、车、车铣复合、旋转铣削、多任务加工、塔式加工系统等提供解决方案。
时风集团多年来使用Cimatron 软件情况：
) P% N( |# P2 g& ~- y时风集团应用 Cimatron 集团的产品CimatronE 已有多年的历史，其对Cimatron China 多年来的服务和
支持也给予非常积极的评价。
) s8 u9 M: j, T3 }时风集团引进多任务车铣复合加工中心后对多任务车铣复合加工软件的需求：
! [, u1 c. z7 v引进的起亚机械 SKT2500MT 五轴四联动多任务加工中心（见图一），包含X/Y/Z 线性轴和B/C 旋转
  s7 n# S0 G$ K. n' M+ K1 b/ T轴，其中B 旋转轴位于可自动换刀的高性能铣削主轴上，极大的提高了其加工范围和能力。在考虑其CAM
+ b" q2 H2 _( s+ e& P6 y方案时，Cimatron 集团的产品GibbsCAM 在众多竞争对手中胜出，并在随后的工作中完善支持其所有功能，
+ i6 N4 d6 v# B达到企业要求的理想效果。

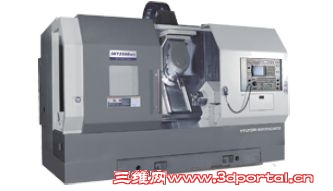

( @9 p3 s- G7 y7 f) ]% o# L  `图一：起亚机械 SKT2500MT 五轴四联动车铣复合加工中心
5 T; K6 o* z, c4 A% U% Q8 n
7 _5 J& W4 j2 a# o+ l2 v+ v选择 Cimatron 集团GibbsCAM 软件：
多任务复合加工作为机械加工领域的发展方向，近些年来得到了飞速的发展。多任务加工机床突出体
' V  O. N- |& n( h# [现了工件在一次装卡中完成大部分或全部加工工序，从而达到减少机床和夹具，免去工序间的搬运和储存，
9 r0 L9 z% P7 A  J提高工件加工精度，缩短加工周期和节约作业面积的目的。GibbsCAM 在产品加工尤其是针对结构复杂的
6 H1 O+ O) d, b& N- y" c. l6 z多任务加工机械领域，拥有得天独厚的优势。
9 D4 c' G7 R( |; gGibbsCAM 的标语是“Powerfully Simple，Simply Powerful”，表述了其最大的特色，即易学易用，并足
够强大。
! \  }3 V: C( J易学易用是 GibbsCAM 的首要因素。作为CAD/CAM 解决方案，一切必须以用户的应用为前提，这决
定了易用性远远比一两个晦涩难懂的技术亮点更能帮助众多的企业。GibbsCAM 深深的认识到这一点，并
据此做了诸多的努力。
GibbsCAM 拥有专门为机械行业用户设计的图形用户界面（见图二）。它采用独特的块状结构，填空
% E+ c. t, M2 p  p9 b! Z$ s式操作，并辅助以最新标准的Windows 下拉菜单、图标和快捷按钮来完成整个加工过程，极大的简约了软
件界面和操作次数，更贴合机械制造人员的思维习惯。
7 G  F5 W# |% N* h6 {, g% c
# O, l8 ?5 ?6 R* k! S

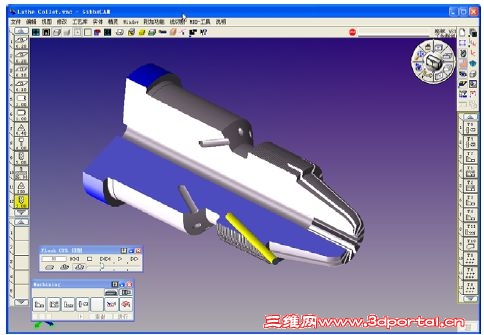

图二 GibbsCAM 图形用户界面
& y, S- B% H+ ?) F4 A* D8 h( ?& k另外，GibbsCAM 采用非模态界面使得用户能够不完成当前任务的同时即可以切换到另一个任务。这
保证工作完全处在一个完全自由的方式，在用户同时进行的不同任务之间的顺序不存在任何限制和冲突，
4 x( D2 p% T  K/ K1 t比如几何和刀路的创建以及使用拷贝和粘贴在不同任务之间传递信息等；采用一个悬浮在软件屏幕的轨迹
球使得用户方便的控制任何标准的零件视图；在零件几何、加工工艺和刀路轨迹之间保持完全的关联性，
允许其中任何一处的改变都能完成整个系统的自动更新；支持直接把对几何对象的测量使用到文本输入栏
( R, W: G1 s" E# T2 G中等等，众多的细节凝聚了公司20 多年的技术追求与积累。
' b# _/ y( g3 s在易用性的基础上，GibbsCAM 追求极大范围的满足用户的制造需求。目前GibbsCAM 产品线支持2-5
7 S3 M5 T. V9 C9 h2 U  W' l( e* M7 Q轴铣削，车削，车铣复合加工，多任务加工和线切割。
2 j3 ^6 b+ L: P) O* m
% X: _& a  F2 i6 G9 xGibbsCAM 拥有完整的2-5 轴铣削和2 轴车铣方案，具体细节就不在此赘述。而GibbsCAM 的车铣复
合以及更复杂的多任务加工本质上就是其铣削能力和车削能力的无缝结合。因为软件在组织架构上的完善
6 f% z& d2 A1 [- B7 J3 ~% L处理，铣削特征和车削特征被完整的统一为操作（Operations）特征，从而使得两者之间不存在明显的界限。
这对软件使用人员有着极大的帮助。这样一来，在GibbsCAM 里编制一个最复杂的多任务加工程序和一个
2 t' S# @$ R" Y% C9 h  Z' |最简单的车削加工程序，本质上是完全统一的。
* N2 h( @; P+ s8 v7 }' p1 v# ~( P作为 CAM 软件的重要组成部分，后置处理系统一直左右着其能否达到深入广泛的应用，尤其在车铣
; ]8 J: D2 B' E' X4 h复合以及多任务加工领域。GibbsCAM 在针对各种机床的后置处理定制开发方面有着深厚的技术积淀。目
( W' x" u3 \  E6 m$ E1 A4 f3 K- p前GibbsCAM 的后置库中拥有超过7000 个经过实际机床验证的后置处理确保输出的程序无需任何改动即
/ Q2 F0 }- [9 ^; U( P可应用于对应品牌的设备，其中包括超过584 种国内外多任务加工机床。
/ w* x3 `8 ?' u5 D' T针对时风集团引进的起亚机械 SKT2500MT 五轴四联动多任务加工中心，由于它属于起亚较新的设备，
GibbsCAM 库中没有现成的后置处理系统可以直接应用。但由于GibbsCAM 在后置处理上的优异能力，经
- r! P$ H% @3 u+ r+ r和时风集团的技术人员协调沟通，GibbsCAM 开发出完整支持这台设备的后置处理；比如特殊的七位刀具
号码指令；Y 轴正交插补指令M120/M121；C 轴铣削指令M43/M40；坐标系旋转指令G368/G369 等。图

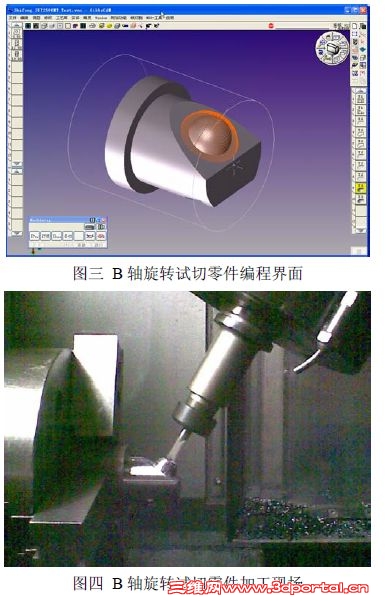

三和图四为这台设备B 轴旋转功能的试切零件的软件编程环境和实际加工现场照片。
