求教SolidEdge ST5中的两圆锥面的配合

cnsdzou

            SolidEdge ST5中的两圆锥面的如何配合？？
, d7 x8 _& I; z8 \0 r! h

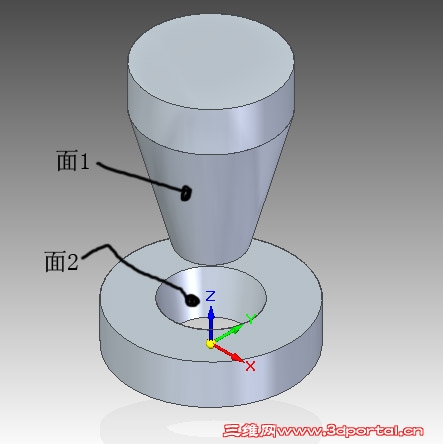

" |: m' E* M+ L            今天碰到两个圆锥面的配合（圆锥角都是30度），要求两面贴合在一起，没间隙！
! O, y% ^+ n. t% Z* q            我做了两个示意模型，可下载示意，在不改动我示意模型的情况下，请说明具体的步骤，最好有图片。
! O* T; q; R0 L3 `/ c
, A0 `$ n# p, t$ P5 A3 n4 X           请各位大虾给解，谢谢。

ymgwx

2个关系：同心 + 相切

cnsdzou

我用的轴对齐+相切，出现错误提示“您说请求的关系与其它关系冲突且无法被替代”

ymgwx

5 w2 P. O7 B% x( U( N3 D

zouzonggang 发表于 2012-10-9 12:37 http://www.3dportal.cn/discuz/static/image/common/back.gif
我用的轴对齐+相切，出现错误提示“您说请求的关系与其它关系冲突且无法被替代”

: Q8 v* B! `1 Q: f- \2 t+ c
可能你的2个零件斜面不匹配

我做的示例： 装配.rar (107.31 KB, 下载次数: 13)

2012-10-10 08:45 上传

点击文件名下载附件

cnsdzou

ymgwx 发表于 2012-10-10 08:42 static/image/common/back.gif
! M6 {% ]0 D4 O, J/ D可能你的2个零件斜面不匹配

8 b! _0 Z4 ~7 k我做的示例：

+ B1 o! [- G! t6 x2 A+ u下载看下！！！！！

大有茗堂

zouzonggang 发表于 2012-10-10 12:35 static/image/common/back.gif
下载看下！！！！！

2 w* @, n* |  q6 I两个锥角度不同，当然无法用“”相切了。如果锥度一样的话，是可以用相切的。
1 S2 _" I) a6 r% P
  l2 u$ M4 b' q5 y4 F9 f/ Q作为一个Solid Edge老用户，对这类型的装配确实很头疼，为什么就不整一个专门的关系出来呢？

  T$ F! D+ G  L0 K- q- Y现在只能通过移动零件来处理了，使用拖动再把物理关系选上，让它碰到零件1的孔边就自动停住。

cnsdzou

ymgwx 发表于 2012-10-10 08:42 http://www.3dportal.cn/discuz/static/image/common/back.gif
可能你的2个零件斜面不匹配

我做的示例：

我看了你的可以装配上，我自己又重新做了个模型还是不可以，你能把装配过程来个视频吗，我是新手，以前用SW的，启动和作图很耗内存，突然想起这个软件了，下来试了试，很多功能不知道怎么用，先帮我把这个解答了，还有其他问题我在另开帖子

我导入的IGS文件，上边的孔作基准轴线，结果没照着，可能思路不同。

zjs_swjtu

zouzonggang 发表于 2012-10-10 20:54 static/image/common/back.gif
/ S2 b, \+ P: X7 h/ ~2 \我看了你的可以装配上，我自己又重新做了个模型还是不可以，你能把装配过程来个视频吗，我是新手，以 ...

5 L$ R6 E% B$ |ST5有个bug，相切关系有问题，等MP出来。

cnsdzou

sw2013出来，速度和功能改进强大了很多，有点想换回去的冲动。坐等问题解决

大有茗堂

试试这种弯通的方法

* d1 S) K+ h; V$ c7 r- Q3 hhttp://www.3dportal.cn/discuz/fo ... p;extra=#pid6518139
