附图能不能画钣金件和展开图

tianlifang88 · 发表于 2012-10-7 19:23:10

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

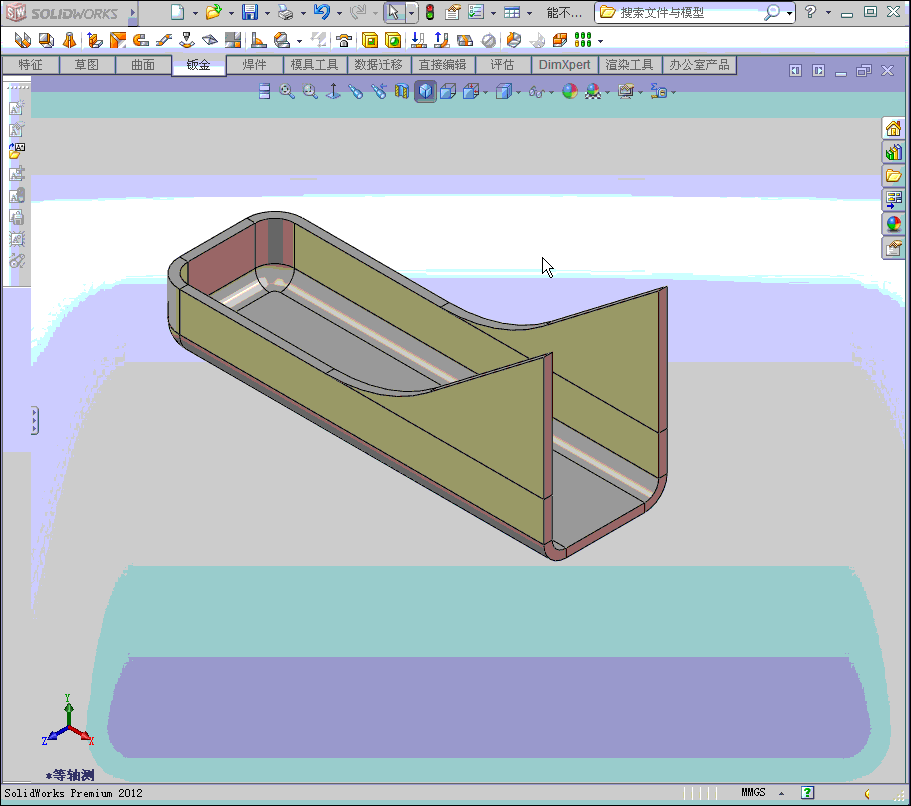

附图能不能画钣金件和展开图

6787 · 发表于 2012-10-7 23:07:02

SW2012的这个板金扫描，不太实用

monodo2000 · 发表于 2012-10-7 23:19:02

这是冲压件吧?

liuzyao · 发表于 2012-10-8 08:35:32

這是五金拉伸件，sw里是展不開的。

lin585 · 发表于 2012-10-8 08:39:14

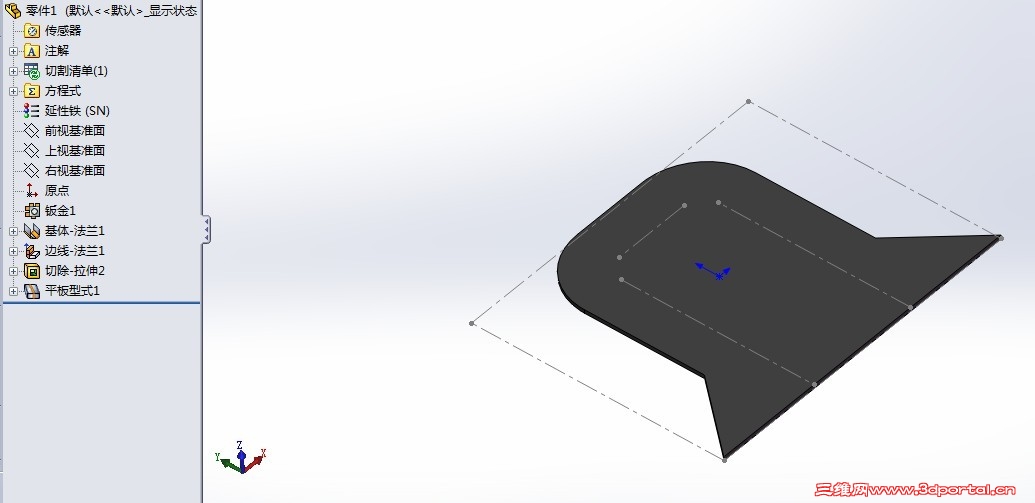

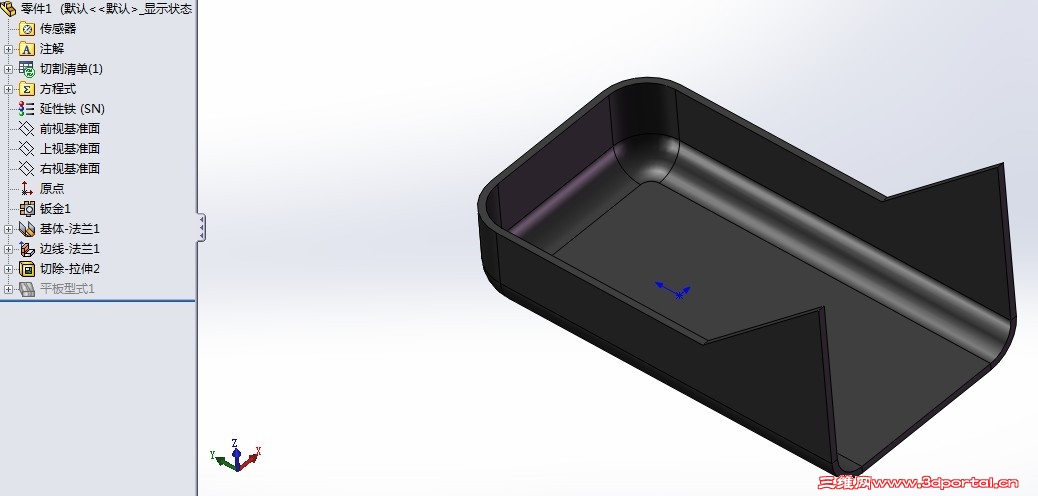

我也可以做到,但展开的图不能用来做模,误差好大

tianlifang88 · 发表于 2012-10-8 22:20:54

还是楼上朋友的方法好啊，展开试冲修正一下就可以传个零件档上来学习一下

tianlifang88 · 发表于 2012-10-8 22:34:04

多谢六楼的朋友，你的方法会造福中国制造

zhaao · 发表于 2013-6-17 08:48:47

6楼怎么把三个边连起来的

asencwx · 发表于 2013-6-17 11:29:14

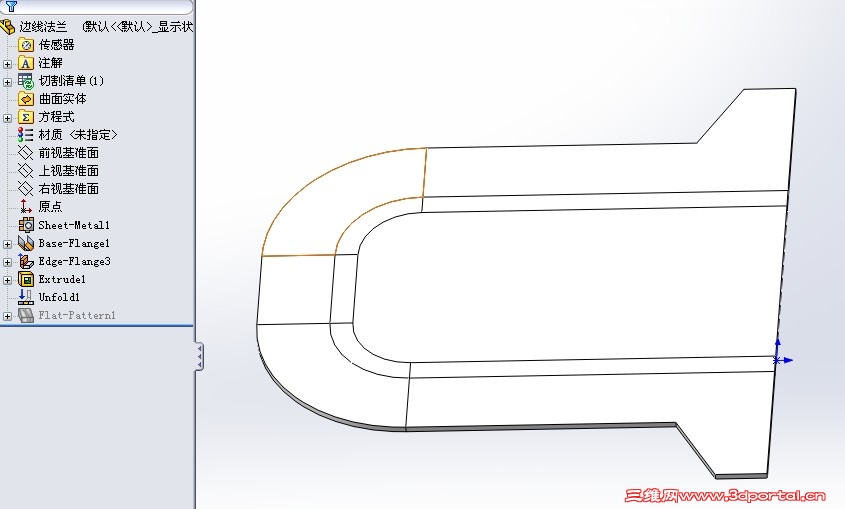

计算方法不一样，误差太大了，好像没什么参考价值
给个文件吧，2012版本的

边线法兰.rar (136.95 KB, 下载次数: 12)

sandyhoo · 发表于 2013-6-18 08:51:24

第一步，画出“凹”形轮廓（注意倒适当的圆角），然后用法兰基体命令建立。

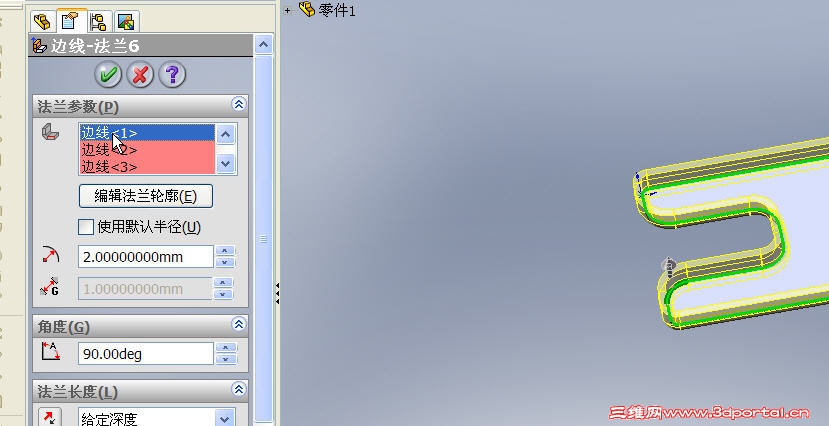

第二步，点选刚才那个基体的面（凹形面会变绿），用“转换实体”命令，然后按该图片所示那样，进行曲线套合。
第三步，点“边线法兰”命令，再按图片所示那样，在拾取框内依次选取弧，线，弧。。。。。。。。你会惊奇地发现，目的达到了。。。。？？？

以上非个人原创，来自http://www.jxcad.com.cn/topic_1156744.html
这个解释很清楚，希望共同交流。
