如何将一个零件，分割成两个零件，并保持关联？？？

cnsdzou · 发表于 2012-9-14 23:10:00

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

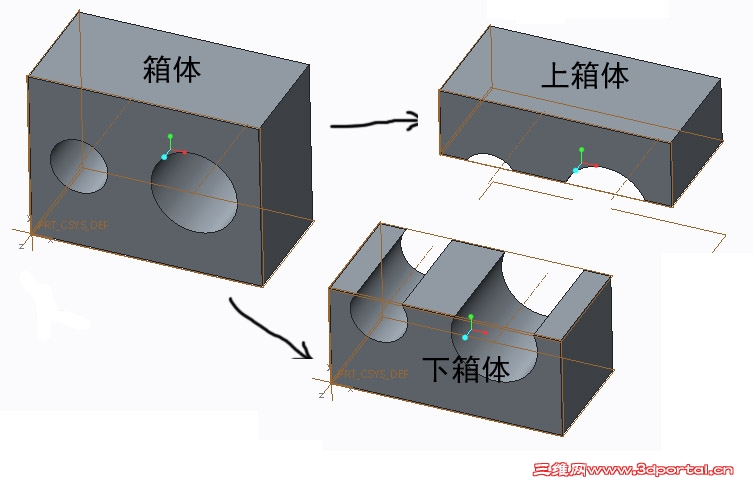

   以前用SW中有个分割功能，可以将下图所示的“箱体”，分割成“上箱体”、“下箱体”两个零件。，并且有关联关系。UG中好像也有。

   即分割后，修改“箱体”的两孔大小，并保存后，你会发现分割成“上箱体”、“下箱体”两个零件的两个孔（或者说半孔）会自动修改孔的大小。
   “箱体”上添加特征后，会根据分割面，自动添加到“上箱体”、“下箱体”中。改动母体，子零件随之会变动。
   这个功能很有用，在做上下合模的箱体类零件很好用，只需要修改分割前的零件，分割后的两个零件会随之改动。然后可以把分割后的零件单独出两张工程图。

   最近在学creo，用的是CREO 2，没找到这个近似操作的方法。或者用别的方法可以实现的也可以，只要保持关联关系就行。
有哪位大侠可以给解答下，急用等作图呢。以前的老图有部分是PRO/E的，当时的人都不在这公司做了。

277095837 · 发表于 2012-9-15 11:31:07

在PROE中箱体做个出版几何，在上下箱体的PAT中拷贝箱体中的出版几何就可以了。

ganyiwei · 发表于 2012-9-15 19:11:43

新建2个零件，复制这个零件的曲面，实体化分割，

cnsdzou · 发表于 2012-9-15 22:37:48

ganyiwei 发表于 2012-9-15 19:11 static/image/common/back.gif
新建2个零件，复制这个零件的曲面，实体化分割，

实体分割后，关联关系就没了吧，修改“箱体”后，“上箱体”、”“上箱体”不随之改动

cnsdzou · 发表于 2012-9-15 22:38:46

277095837 发表于 2012-9-15 11:31 static/image/common/back.gif
8 l( L/ i! Q# S/ \, q. Z. c在PROE中箱体做个出版几何，在上下箱体的PAT中拷贝箱体中的出版几何就可以了。

能说下具体操作步骤吗，稍微复杂的操作不是很熟悉，能把操作步骤具体说一下吗？

zftchqs · 发表于 2012-9-16 11:55:46

zouzonggang 发表于 2012-9-15 22:37 static/image/common/back.gif. k% E: W# V8 w7 P: O0 b: ~
实体分割后，关联关系就没了吧，修改“箱体”后，“上箱体”、”“上箱体”不随之改动

不会的，但是你要改的是主控零件，而不是后建的零件

tangcarlos3d · 发表于 2012-9-16 12:34:01

本帖最后由 tangcarlos3d 于 2012-9-16 22:41 编辑

第二个箱体的边参考另外一个箱体的便即可。只是出工程图时要手工标注第二个个箱体的截面尺寸。如果高度要自动改则要用到关系式等参数。

未济 · 发表于 2012-9-16 17:47:34

在一个零件中用面做，用实体做成主体，复制合并成你需要的两部分，再拉伸删除主体，因破衣不支持多实体，折中下

未济 · 发表于 2012-9-16 17:49:25

如用装配太简单了，主体，两个分体，三个文件就可以了，修改主体，再生即可

hjg831113 · 发表于 2012-9-16 20:18:08

用TOP-DOWN设计方法

cnsdzou · 发表于 2012-9-16 21:44:01

hjg831113 发表于 2012-9-16 20:18 static/image/common/back.gif: S+ U! x2 j# m: Q n
用TOP-DOWN设计方法

用TOP-DOWN设计方法分成上下箱体后，如果我箱体的样子和尺寸改变，要改上下箱体两个文件，不如改分割前的文件。

我的题目意思是：改动箱体文件，上下箱体自动随之改变，出图是用上下箱体。这样修改方便。

cnsdzou · 发表于 2012-9-16 21:45:49

未济发表于 2012-9-16 17:49 static/image/common/back.gif
6 t* i1 i# t4 v9 v g+ S8 f如用装配太简单了，主体，两个分体，三个文件就可以了，修改主体，再生即可

如果当时作图时把箱体做成一个了，分成两个后，要改两次，即使装配在一起，也是在装配里改两次。

cnsdzou · 发表于 2012-9-16 21:48:44

未济发表于 2012-9-16 17:47 static/image/common/back.gif/ }* A1 P/ m3 Z8 @6 ^; O" }
在一个零件中用面做，用实体做成主体，复制合并成你需要的两部分，再拉伸删除主体，因破衣不支持多实体，折 ...

对，就是一个箱体零件，分割成上下箱体两个实体。并将两个实体分别单独关联保存。
改动只改箱体，上下箱体两个文件不用改动。

这几天查了好多资料，就像你说的破衣不支持多实体吧。

cnsdzou · 发表于 2012-9-16 21:50:07

本帖最后由 zouzonggang 于 2012-9-16 21:51 编辑

tangcarlos3d 发表于 2012-9-16 12:34 http://www.3dportal.cn/discuz/static/image/common/back.gif
5 S2 i2 z* j; W第二一个箱体的边参考另外一个箱体的便即可。只是出工程图时要手工标注第二个个箱体的截面尺寸。如果高度要 ...

上下箱体接合部分的尺寸可以实现关联，其它用关系式，太麻烦。
其实就是想偷懒，哈哈。

但是我想改动箱体的外形的时候（即样子改变），要分别修改上下箱体两个文件，这样就麻烦了。
总不能重新再分两半，再出一遍图纸吧

tangcarlos3d · 发表于 2012-9-16 22:40:55

zouzonggang 发表于 2012-9-16 21:50 static/image/common/back.gif3 ^/ X' `9 y: \' X2 }% H, s
上下箱体接合部分的尺寸可以实现关联，其它用关系式，太麻烦。 . X7 K) K3 m/ u' ~$ ^* {
其实就是想偷懒，哈哈。

只能修改尺寸大小，不能改变截面的形状。修改形状的话则第二个箱体截面必须重新定义。高度不要改的话就不要关系式等。

ganyiwei · 发表于 2012-9-16 23:42:04

把附件解压后打开里面的3个文件，任意修改零件“fenge”高度，截面形状，或者添加特征，在另外2个零件 up、dn 再生一下就可以实时修改了！！！

11.zip (293.15 KB, 下载次数: 15)

0100 · 发表于 2012-9-17 08:33:40

P与sw本来就不是一个软件，方法能一致？

cnsdzou · 发表于 2012-9-17 20:45:40

ganyiwei 发表于 2012-9-16 23:42 static/image/common/back.gif
% l+ P% Q4 G5 r* R/ l, V* d把附件解压后打开里面的3个文件，任意修改零件“fenge”高度，截面形状，或者添加特征，在另外2个零件 up ...

没找到发布几何，呵呵，麻烦下，捕捉个图片

ganyiwei · 发表于 2012-9-17 22:03:09

zouzonggang 发表于 2012-9-17 20:45 static/image/common/back.gif% l( j% P% q' `2 V; c
没找到发布几何，呵呵，麻烦下，捕捉个图片

插入---共享数据--发布几何

cnsdzou · 发表于 2012-9-19 18:38:41

ganyiwei 发表于 2012-9-17 22:03 static/image/common/back.gif
' a4 [2 ]* V! V- ^' D& w# M! Z插入---共享数据--发布几何

谢谢！！！！！！
