    将手表设计成戒指的形状，既美观又实用，但是手表的零件比较多且复杂。通过中望3D的智能三维CAD设计，则可轻松完成戒指手表CAD模型——利用中望3D的多对象制作，能够针对性地编辑某个零部件。如果作为一个整体进行CAD设计，当步骤太多的时候，编辑某个部位时需要重新回放，这样会造成CAD设计效率低下甚至无法编辑的后果。中望3D的多对象文件就能很好的解决这个复杂的CAD设计问题，化整为零，使进行三维CAD设计时既简洁又便于管理，下面开始介绍具体的三维CAD设计过程。

一、表壳部分

1、新建一个多对象文件，命名为“戒指手表”。创建一个新对象，命名为“表壳”。在XZ平面插入草图1，绘制图1所示图形。退出草图，对草图1进行旋转，如图2。在XZ面绘制草图2，绘制图3所示的图形。之后对草图2进行拉伸，选择减运算，如图4。在XZ面绘制草图3，如图5。对草图3进行旋转，选择“基体”，注意“起始角度”、“结束角度”分别用“目标点”选择图6的两个点。这里需要说明一点，在中望3D中设置某个参数，诸如“起始角度”、“结束角度”、“轴”等参数时，可以在作图区右击进行一些辅助选择，能快速方便的设置参数。点击镜像，在“属性过滤器”中选择造型，对上一步中的旋转体镜像，如图7，效果如图8，对边缘进行圆角处理，效果如图9。

9 Y2 G. ^; ]6 n# B( `, T5 Z2 q

2、选择圆柱体，绘制图10所示图形，形成凸台，参数如图。对柱体上边缘进行圆角处理，如图11。选择拉伸—减运算，轮廓为凸台的上表面，注意选择偏移—收缩/扩张，参数如图12。在XZ面绘制半径为1.5的圆，用拉伸—减运算，拉出深度为2的圆孔，作为表冠轴孔，位置如图13。用圆柱体—加运算，在表盘正中心绘制柱体，半径为1，长度为1.5，并进行圆角处理，如图14。

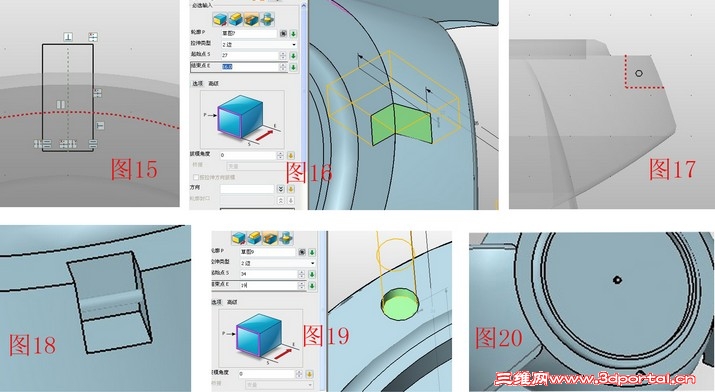

3、在XY面绘制草图4，形状如图15，长方形的短边为4，用拉伸—减运算，拉伸草图4，拉出深度为4.3的槽，作为表壳和表盖连接部位的槽，如图16。在YZ面插入草图5，绘制半径为0.4的圆，如图17，拉伸草图4，作为表壳和表盖的连接轴，如图18，同理，在XY面绘制半径为1.3的圆，位置如图19，并拉伸出深为1的圆孔，这是表盖合上时的插入孔，效果如图20。退出零件编辑，返回到多对象文件界面。

9 A8 r# w! G5 d. [- G, _0 h1 r- \

二、表冠部分

   创建新对象，类型为 零件/装配，命名为“装配”，在绘图区单击右键，选择“插入组件”，选择已完成的“表壳”，位置为（0，0，0），确定。再次在绘图区单击右键，选择“插入组件”，在文本框输入“表冠”，新建一个表冠零件，插入位置为（0，0，0）。在管理器中选择“表冠”组件，在弹出菜单中选择“编辑零件”，进入零件编辑模式。

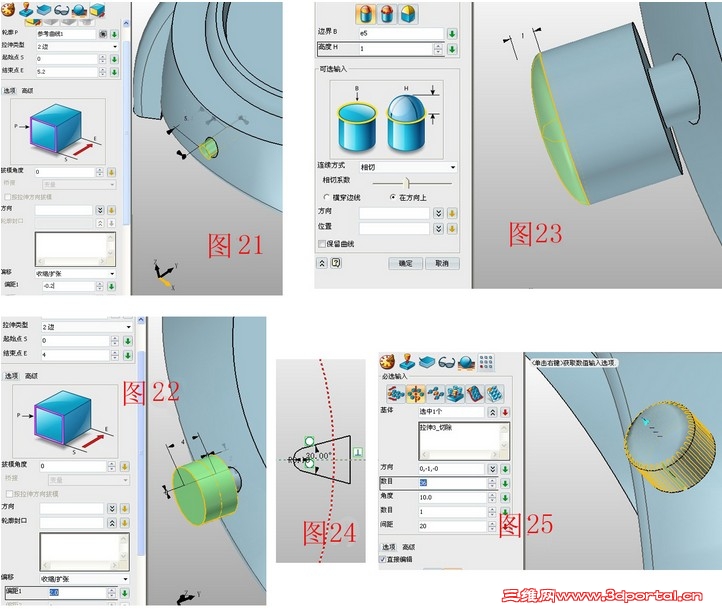

   点击菜单栏→视图→显示范围→显示全部，将所有组件都显示出来。单击“参考曲线”，选择表壳侧孔底部的圆形，并拉伸此参考曲线，参数如图21，再次点击拉伸，轮廓选择图21所示柱体的圆面，拉伸4，偏移2，形成凸台，如图22。

   选择圆顶工具，边界为凸台圆面，高度为1，并适度调节相切系数，如图23。在XZ面插入草图6，点击参考曲线，选择凸台圆面的边，绘制图24所示的图形，之后拉伸草图6，用减运算切除，点击阵列—圆形，将属性过滤器选为造型，基体选择已切除的部分，其他参数如图25，将切除后的部分作为造型进行编辑很方便，可以轻松的实现很多造型。

: n3 b9 T0 {4 {  z8 z- n



三、表针及表带部分

1、同理，插入组件，命名为“时针”并进入编辑状态，插图基准面并偏移20.2，在此基准面插入草图，绘制图27所示的图形，退出草图并拉伸0.2；再次插入组建命名为“分针”并进入编辑状态，插图基准面并偏移20.5，在此基准面插入草图，按照上面的步骤绘制图28所示的分针，并拉伸0.2，效果如图29。

# _9 h  r( C1 e6 J- N9 x2、插入组件，命名为“表带”并进入编辑状态，在XZ面插入草图7绘制图30所示的圆弧，依次在XY面插入草图8、9，绘制如图31、32所示的图形，注意参考曲线的选择，点击驱动曲线放样，驱动曲线选择草图7，轮廓依次选择草图8、9，注意轮廓的方向（绿色箭头为同向），如图33，将表带的边缘做圆角处理，半径为0.2，如图34。
7 c; F7 p. m! Q

4 C, G2 }+ N; x9 l

四、表盖部分

1、插入组件，命名为“表盖”并进入编辑状态，在XY面插入草图10，参考曲线选择表壳上圆面边缘，绘制圆形，如图35。拉伸草图10并拔模，参数如图36。点击菜单栏→视图→显示范围→显示目标，将表盖单独显示，选择抽壳，厚度为－2，开放面为表壳的下表面，如图37，在表壳的上表面插入草图11，用正多边形绘制如图38所示的正九边形，插入基准面XY并偏移28，在此基准面上插入草图12，绘制正九边形，如图39、40。

! F1 P. U3 ^/ R; g4 Q) c! h2 y2、点击线框－直线，连接如图41所示的几个点形成两个三角形，隐藏草图11、12，点击曲面－N边形面，修补两个三角形，如图41、42。选择阵列－圆形，基体选择两个三角形面，其他参数如图43所示。再次选择N边形面将图44所示的各边修补。

3、点击菜单栏→视图→显示范围→显示全部，在XZ面插入草图13，绘制图45所示的图形，选择拉伸—加运算，拉伸草图13，如图46，在XZ面插入草图14，参考曲线选择表壳和表盖连接轴圆面，绘制如图47所示的圆，选择拉伸—减运算拉伸草图14，形成圆孔，如图48，点击参考几何体，曲线选择表壳上表面的圆孔，如图49，选择拉伸－基体，拉伸此参考曲线，参数如图50。

* S, Z& s2 r; T# Q6 G9 K! S4、选择组合－加运算，基体和合并体分别选择表盖和拉伸的柱体，注意“边界”的参数选择图51灰线所示的两个面，效果如图52，这一功能很实用，即使拉伸过头，也可以轻松解决。选择移动－绕方向旋转，实体选择表盖，方向为孔轴的方向，角度为62度，如图53所示，点击菜单栏→视图→显示范围→显示全部，可看到效果如图54，依次编辑各组件，在视觉样式－面属性中设置各个组件的颜色，最终效果如图55。

# {: Q# k' N6 G

    至此，戒指手表的三维CAD建模过程就结束了。通过本三维CAD教程案例，大家可以更深入地了解和运用中望3D的多对象文件功能。有兴趣的朋友也可以继续发挥想象力，用中望3D制作更有创意的手表CAD模型。也欢迎各位来中望技术社区学习三维CAD装配（http://www.zwcad.com/jishushequ/3dshipin），将本案例的三维CAD模型进一步制作成装配动画。
