关于三维尺寸标注！

LTFSHY · 发表于 2012-8-30 13:58:29

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

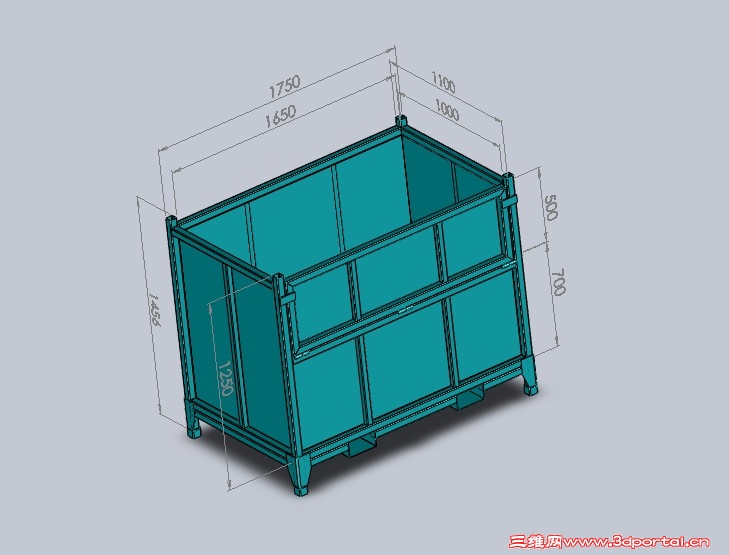

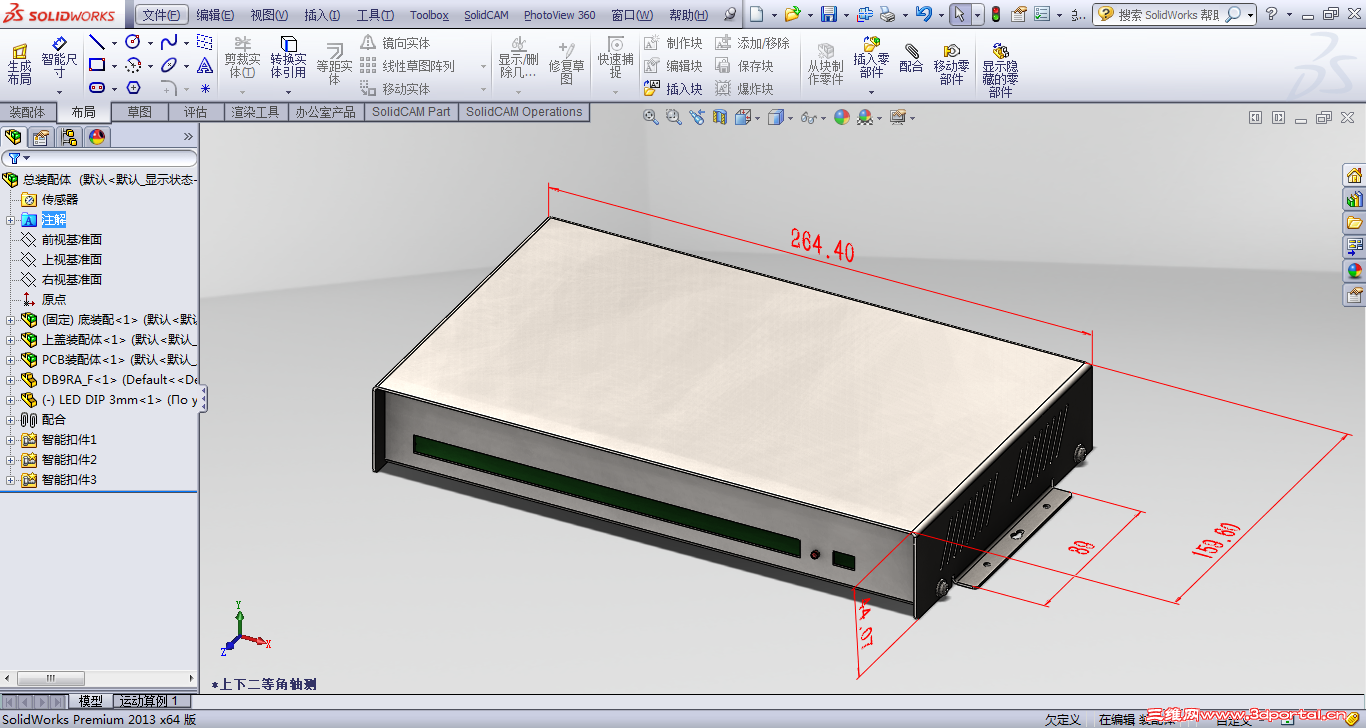

如图这个尺寸标注的是灰色的怎么变其他颜色还有怎么弄的好看点？谢谢指教

补充内容 (2012-11-12 16:24):
已解决

LTFSHY · 发表于 2012-8-30 14:07:54

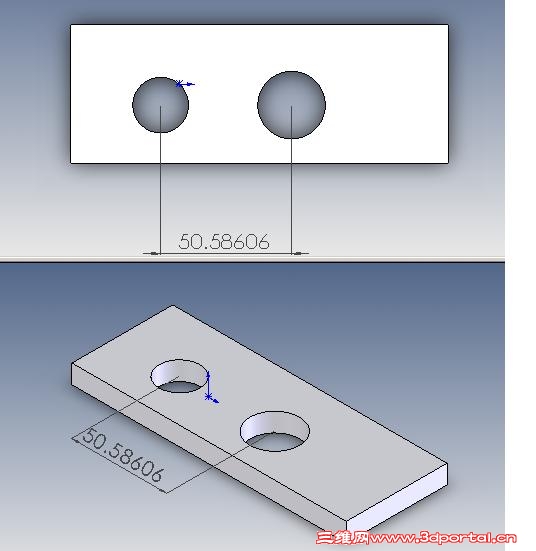

还有我想标注抵消两个洞的中心距怎么标注啊？谢谢

ximain · 发表于 2012-8-30 14:09:25

直接對齊等角方向不行嗎??

LTFSHY · 发表于 2012-8-30 14:15:54

ximain 发表于 2012-8-30 14:09 static/image/common/back.gif
7 Y& H9 v' q8 c& u& s直接對齊等角方向不行嗎??

什么叫对其等角新手谢谢指教还有你线的颜色是绿色的怎么改的啊我是灰色的不好看

ximain · 发表于 2012-8-30 14:33:46

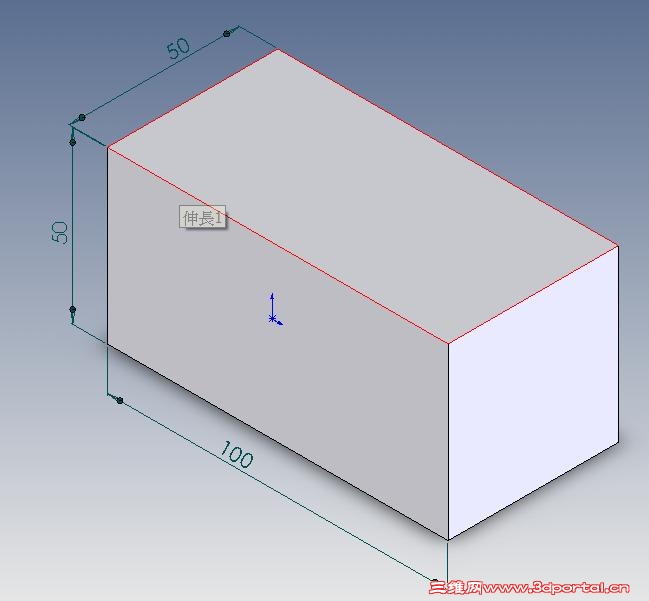

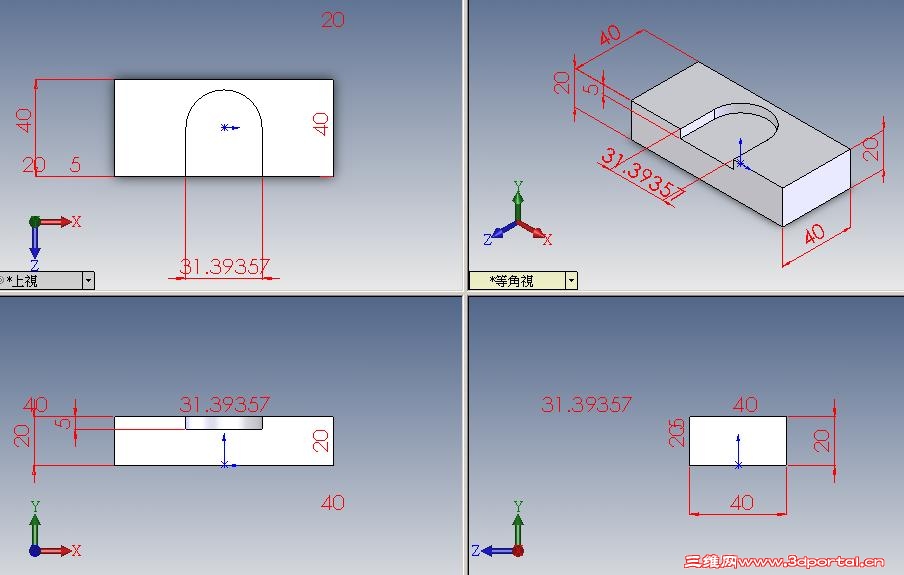

我是直接在各個視角上標註的...轉等角方向就會如圖所示....位置則是隨意拉

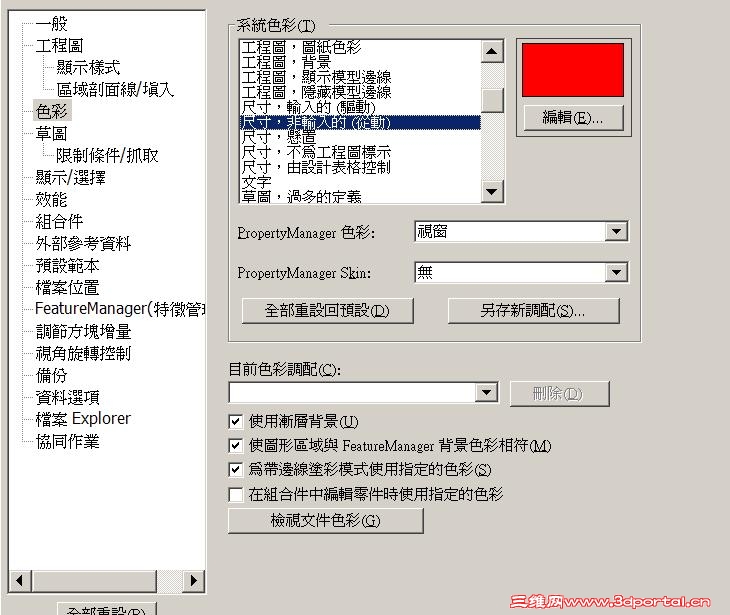

尺寸顏色是在選項那邊修改的

LTFSHY · 发表于 2012-8-30 15:25:36

ximain 发表于 2012-8-30 14:33 static/image/common/back.gif0 l7 m4 ~3 l8 I
我是直接在各個視角上標註的...轉等角方向就會如圖所示....位置則是隨意拉9 r6 ~- j2 ?9 \3 t$ y
尺寸顏色是在選項那邊修改的

嗯嗯谢谢颜色的问题解决我的意思我图上两个洞的中心距标注不是标注一个洞的尺寸谢谢啊

努力到无能为力 · 发表于 2012-8-30 16:01:57

顺道问题一下楼主，您是怎么标注的呢？
为什么我用智能尺寸在装配体上标注尺寸时，当点确定后，尺寸就消失了！2011版的。为什么07版就不会消失呢？

楼主要标注下面两方孔的中心距，可以在两方孔上画两条中心线，再标注俩中心线间的距离撒。

ximain · 发表于 2012-8-31 09:01:16

2個孔標註...像圖這樣嗎???
直接在上視圖標距離即可....尺寸顏色因我習慣問題又調回預設的

LTFSHY · 发表于 2012-9-3 09:12:01

ximain 发表于 2012-8-31 09:01 static/image/common/back.gif
- l( S6 c$ v( ]- q! V% w, p) O2個孔標註...像圖這樣嗎???. Y, i& M3 R$ i3 z% t. x' i4 c# U
直接在上視圖標距離即可....尺寸顏色因我習慣問題又調回預設的

这两天忙的不好意思这个两个圆孔知道要是两个方的呢必须要画出中心线在标注吗？谢谢

LTFSHY · 发表于 2012-9-3 09:13:09

无友发表于 2012-8-30 16:01 static/image/common/back.gif# t% T, U# D% o" |2 Q2 l) b7 f
顺道问题一下楼主，您是怎么标注的呢？, k0 b" s' ]2 `$ u, z" g
为什么我用智能尺寸在装配体上标注尺寸时，当点确定后，尺寸就消失 ...

我的是2010的我直接标注就好的嘛你可以点草图或布局里的只能尺寸都可以的啊。。

zj11285911 · 发表于 2012-9-3 17:02:26

改变颜色学会了谢谢

努力到无能为力 · 发表于 2012-9-8 11:52:33

LTFSHY 发表于 2012-9-3 09:13 static/image/common/back.gif
$ z: A. ^* m3 b5 p: s我的是2010的我直接标注就好的嘛你可以点草图或布局里的只能尺寸都可以的啊。。

我就是用的布局或草图里的智能尺寸呀！
标注好确认后就消失了

huodeidei · 发表于 2012-9-12 09:54:17

:thankfulness:

msw2016 · 发表于 2012-9-12 16:22:01

lo709394 · 发表于 2012-9-12 16:27:12

改变颜色学会了，困扰很久的问题了，呵呵！

yearbyyear · 发表于 2012-11-7 15:21:07

不清楚你的目的是什么

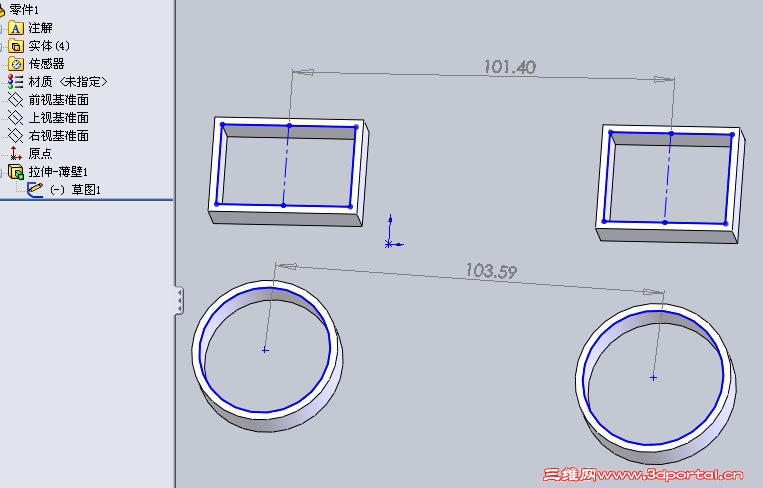

如果只是为了标注矩形中心的距离，可以用草图中间加一个辅助线，然后标注，不想让别人看到辅助线，把草图隐藏起来就可以了

无语，什么时间的事了，如果解决，请编辑已解决

tianlifang88 · 发表于 2012-11-7 18:31:18

2013用智能尺寸在装配体上标注尺寸时，当点确定后，尺寸也会消失

syc102 · 发表于 2012-11-7 20:57:26

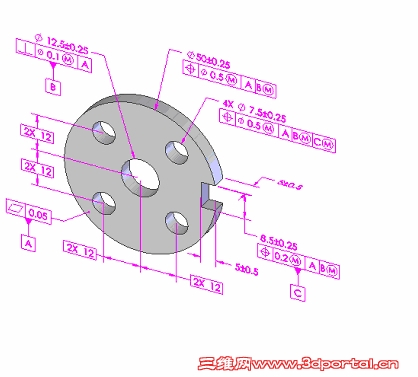

用DimXpert可以标注，包括基准和形位公差。

怒剑啸狂沙 · 发表于 2012-11-7 22:20:31

syc102 · 发表于 2012-11-8 21:44:08

本帖最后由 syc102 于 2012-11-8 21:45 编辑

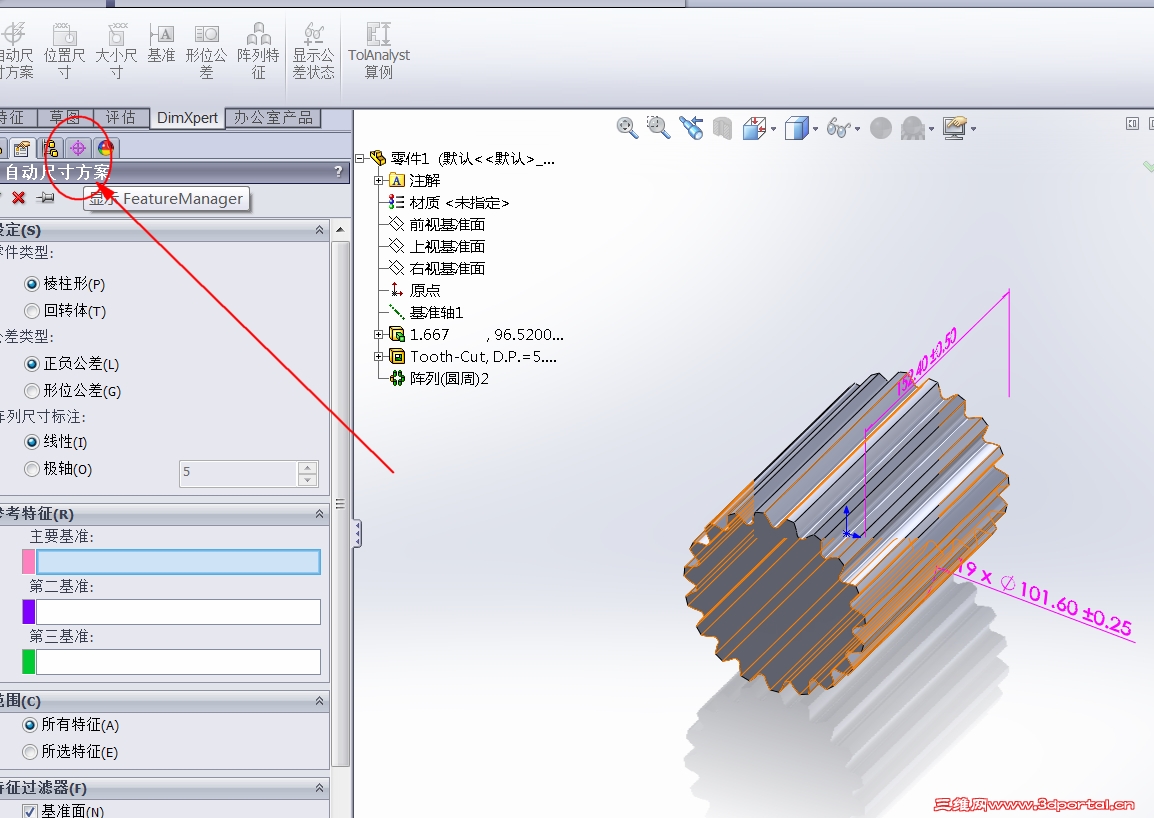

立体尺寸要用DimXpert标注：
点击这个按钮，就会出现立体尺寸编辑器的各种选项：

LTFSHY · 发表于 2012-11-12 16:25:05

syc102 发表于 2012-11-8 21:44 static/image/common/back.gif9 c" ]) C& S5 k G/ K
立体尺寸要用DimXpert标注：
( o3 S! v: Y# U1 \# F8 b点击这个按钮，就会出现立体尺寸编辑器的各种选项：

这位大哥给力支持了学习了

fanjing006 · 发表于 2013-11-6 22:57:49

谢谢，颜色学会了
