应用于intecad的法兰零件库

[复制链接]
发表于 2012-8-21 16:09:22 | 显示全部楼层 |阅读模式 来自: 中国北京

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
本帖最后由 glijna 于 2012-8-21 16:18 编辑 0 z( o; X. `6 t- k4 ]- |
! |6 @$ Z% L! r8 o3 b1 G
本人作工业机械及化工设备、管道设计多年,使用AUTOCAD插件intecad,天喻系统自带有标准件零件库,但是基本上都是国标紧固件之类,对设计设备及管道专业设计工作来说,没有什么大的帮助,我自己花费了一些时间,做了几个零件数据库,现在先将法兰库发上来,反映好的话,我将继续将其他一些零件库也共享给大家。
! x9 `8 d( b$ ~- |/ C
    整个法兰标准件库(falan.mdb)包括JBSHGBHG(公制)HG(英制)ASME以及JIS等几大类,几乎包括了目前机械和化工设计上使用的全部管路法兰标准。各标准法兰类型有板式平焊、带颈平焊、带颈对焊、平焊环、对焊环以及法兰盖等。类型是比较齐全的。各类型的尺寸,考虑到使用的实用性,公称直径一般做到600,压力从0.6MPa开始,在使用当中,如果感觉需要扩展,可以自行编制。这个也是很方便的。每个法兰根据类型,有主视图、俯视图等,使用时可以灵活选择。 ! j& W2 n; w( ~! O' z* E
  关于如何使用: 4 W& a8 c( d) \) y, O
有两个方法,一个是临时链接,这个方法比较灵活方便,对于偶尔需要使用的零件库比较适用,缺点是在使用时,零件根目录是表格形式,不太直观。第二个方法是将零件数据库进行合并,并在标准件菜单中增加新的选项,这个方法对于需要长期使用的零件来说,比较合适。下面分别说明: ( a3 {9 E3 j$ N
.临时链接数据库中的操作: $ r+ p8 q3 i7 l0 a1 j5 d
1. 使用intecad菜单的建库工具/ODBC数据管理器命令(mands),在对话框中“用户DSN”页签中列出的数据库名称选择HR_USER_DAT,依次点取“配置”→“选择”按钮,找到并选择下载好的法兰零件库文件(falan.mdb): $ X6 R, ]2 b: |! `$ h" b3 c
2      运行intecad的用户数据库链接命令(pdsuser,并运行零件库管理库命令,可以看到falan数据列表,选择所需的法兰标准类型,点击运行! + Z. b8 J* I9 T' u
如果需要换一个临时的零件库,只要重行按照上述操作,换个用户数据库即可,比较灵活。 # I* t3 c7 v0 _& J8 [0 A% x
二,合并零件库,并在标准件菜单中增加新的选项 / c, V; u+ |0 G2 I5 ?
1. 对于零件库的合并,用Microsoft Office Access软件打开主零件库数据表,如hrcad.dmb,然后导入需要插入到主零件库数据表中的分数据表(如falan.mdb,在“导入对象”对话框中,手动选择需要导入的各个数据文件,需要注意的是,对于零件索引记录表“INDELIB”以及目录索引记录表“TOPLIST”这2个数据表,必须导入到当前主零件库数据表中。 6 }9 g, ~9 T& |0 {
2. 在所选择的零件数据表成功导入到组数据表后,选择打开系统自动从命名的“INDELIB2”数据表,将其所有数据内容拷贝到主表索引表“INDELIB”中(拷贝到尾部位置,防止覆盖原索引数据);同样,将“TOPLIST2”中的数据拷贝到主表目录索引“TOPLIST”中,保存!
2 J2 {# ?  E" q) f; c
  2 J; o2 u1 @2 T5 ]5 P) P5 t" o
在按上述方法完成了“法兰(falan.mdb)”数据表与intecad标准件库主数据表的合并后,接下来的工作是如何在标准件菜单中显示“法兰”零件列表。
& S  i4 I. V' e, U3 f7 t
3. 打开C:\HUSTCAD\InteCAD2004\setting,这是intecad的菜单文件,找到“POP5 标准件库”这个菜单项,这里详细描述了所以标准零部件的情况,基本格式(以六角头螺栓为例)是:[六角头螺栓]^C^C^P(if (NULL pdsrunsys) (arxload "IntePDS"))(pdsrunsys"bolt") ^P,可以参照这个命令格式,编写好法兰零部件的命令选项,对于法兰零件,可以将下列命令语句直接拷贝到菜单文件中,具体位置可以参见附图1& ?# k9 @% q# D% A) L

$ |2 ]0 d0 c! d! i! |; n; _
; p& q& u, ?! T" h8 a9 }% T菜单文件

5 s2 E. i- F/ Y
[->法兰] + N, Q9 J, Z& A3 ?, u
[机标(JB/T 74)]^C^C^P(if (NULL pdsrunsys) (arxload "IntePDS"))(pdsrunsys"FALAN_JB") . m6 \7 ]: j0 l) [# t0 q5 q- L
[石化(SH 3406)]^C^C^P(if (NULL pdsrunsys) (arxload "IntePDS"))(pdsrunsys"FALAN_SH3406") ^P 7 z4 B& V/ c; `% U' c
[国标(GB/T9112)]^C^C^P(if (NULL pdsrunsys) (arxload "IntePDS"))(pdsrunsys"FALAN_GB9112") ^P
/ A1 ?/ E* m1 I
[化工(HG 20592)]^C^C^P(if (NULL pdsrunsys) (arxload "IntePDS"))(pdsrunsys"FALAN_HGA") ^P ' G+ w- ?) {$ s. G* O4 i$ E
[化工(HG 20615)]^C^C^P(if (NULL pdsrunsys) (arxload "IntePDS"))(pdsrunsys"FALAN_HGB") ^P
) J- V; y8 a  a4 u
[日标(JIS B2220)]^C^C^P(if (NULL pdsrunsys) (arxload "IntePDS"))(pdsrunsys"FALAN_JIS") ^P
1 y/ l7 Z* f5 S1 A
[<-美标(ASME B16.5)]^C^C^P(if (NULL pdsrunsys) (arxload "IntePDS"))(pdsrunsys"FALAN_ASME") ^P
3 {! k( \0 c7 ~* m; p5 Z3 M) e

9 ?$ W0 a+ h# A! X% V5 Y7 Q
4. 打开AUTOCAD程序,点下INTECAD标准件库下拉菜单,可以看到,先前编写的“法兰”一下子菜单,已经有了,如图2所示。 " F7 V3 e" e' _% ]. x/ O0 J( w$ i; h
5. 法兰零件的使用操作和其他标准件是一样的。 + l- ~3 b  p8 {. x, o3 x5 j
这种方法适用于长期经常使用的零件库。   L+ b9 T: s) V. t  ^" E+ W6 Q. a

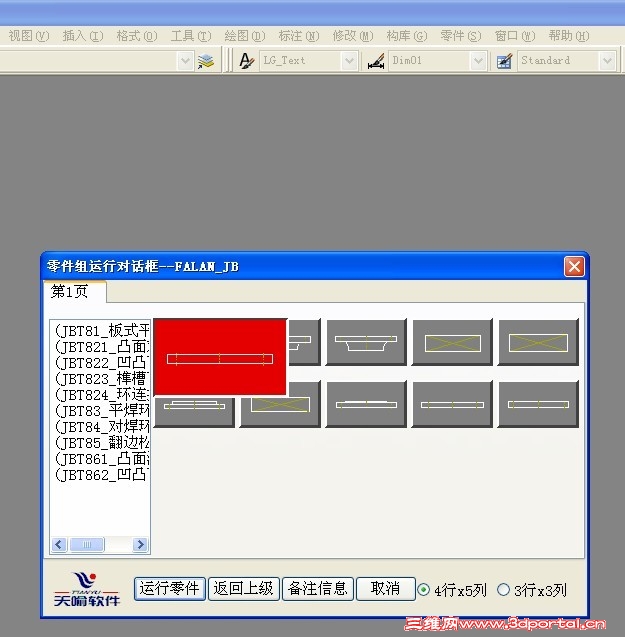

下图是使用的截图,各位可以看看,觉得有需要的话下载使用。有任何问题欢迎交流沟通。 + V8 s' E0 U4 ]- U; X/ o( Q

! P6 `3 A0 t( ~/ m- C

图1

图1

图2

图2

图3

图3

图4

图4
 楼主| 发表于 2012-8-21 16:14:04 | 显示全部楼层 来自: 中国北京
法兰库附件

falan.part01.rar

1000 KB, 下载次数: 56

falan.part02.rar

1000 KB, 下载次数: 57

falan.part03.rar

1000 KB, 下载次数: 52

falan.part04.rar

1000 KB, 下载次数: 48

falan.part05.rar

41.74 KB, 下载次数: 50

发表于 2012-11-3 20:04:18 | 显示全部楼层 来自: 中国浙江台州
我要好好的学习一下,谢谢楼主的辛勤工作。
发表于 2015-7-26 22:35:32 | 显示全部楼层 来自: 中国天津
楼主果然厉害!感谢分享!又有方法又有数据。
发表于 2018-5-5 10:29:05 | 显示全部楼层 来自: 中国浙江温州
谢谢分享。
发表于 2018-5-5 10:37:11 | 显示全部楼层 来自: 中国浙江温州
好像没法导入,不知道是不是版本不对。
发表于 2019-10-16 00:20:31 | 显示全部楼层 来自: 中国新疆
感谢楼主,楼主辛苦了。
发表于 2021-12-23 15:23:45 | 显示全部楼层 来自: 中国浙江衢州
各位,请问下intecad和autocad使用的时候有个bug,不知道你们碰到过没,就是只要没打开一个图或新建一个图,使用intecad任何功能的时候,鼠标右键快捷键功能就失效。如何解决啊
