齿轮画法

zhjiyu618 · 发表于 2012-8-21 00:07:57

您需要登录才可以下载或查看，没有帐号？注册

x

如何用自动方法生成标准模数的齿轮，请高手指点

阿帕奇 · 发表于 2012-8-21 08:46:37

版块内有软件可以使用。例如geartrax，你可以使用搜索

450665417 · 发表于 2012-8-21 08:49:59

在标准插件中，选取所需要的齿轮样式，在左边的属性对话框中输入你想要的尺寸，如模数，齿面宽，压力角等参数就可以自动生成想要的齿轮。。

moonyuemo · 发表于 2012-8-21 11:52:37

还有迈迪三维设计插件，或者三维资源网上也有模型下载

zhjiyu618 · 发表于 2012-8-23 20:02:19

谢谢楼上各位，我能调出齿轮，也能画出，只是再修改就找不出那个填模数、齿数等的表，只好从新导出，再从头来过，还请高手指点

我心坦然。 · 发表于 2012-8-23 21:26:57

软件自生不就自带了吗？

zhjiyu618 · 发表于 2012-8-24 20:53:08

我心坦然。发表于 2012-8-23 21:26 static/image/common/back.gif
0 u, D4 ~3 N" E# c软件自生不就自带了吗？

如何再找出？我不太会用

1003325069 · 发表于 2012-9-1 20:28:46

可以用CAXA生成二维平面图，然后将其导入到solidworks中作为草图，在拉伸就OK了

ran3496 · 发表于 2012-9-4 16:03:23

我的习惯做法是这样的：从TOOLBOX里随便调一个相关类型的齿轮出来，然后再定义草图里的参考尺寸，使用配置或用表格系列化生成其它规格。工程图也一样，只出一张，增加新规格的齿轮时就增加配置，换配置及可。

zhjiyu618 · 发表于 2012-9-4 20:51:21

谢谢楼上各位，我知道了，重新修改草图

oscar30000 · 发表于 2012-9-5 22:25:12

呵呵，我不是这样画的。

你可以根据渐开线的原理绘制齿廓，这样对你的软件能力与精确制图能力都是很好的提高！

zhjiyu618 · 发表于 2012-9-6 21:10:31

楼上能否把具体的方法，及步骤说明一下，怎么利用方程等，谢谢

kinglaw · 发表于 2012-9-6 22:00:45

参数表能自动生成吗？

ran3496 · 发表于 2012-9-9 03:00:19

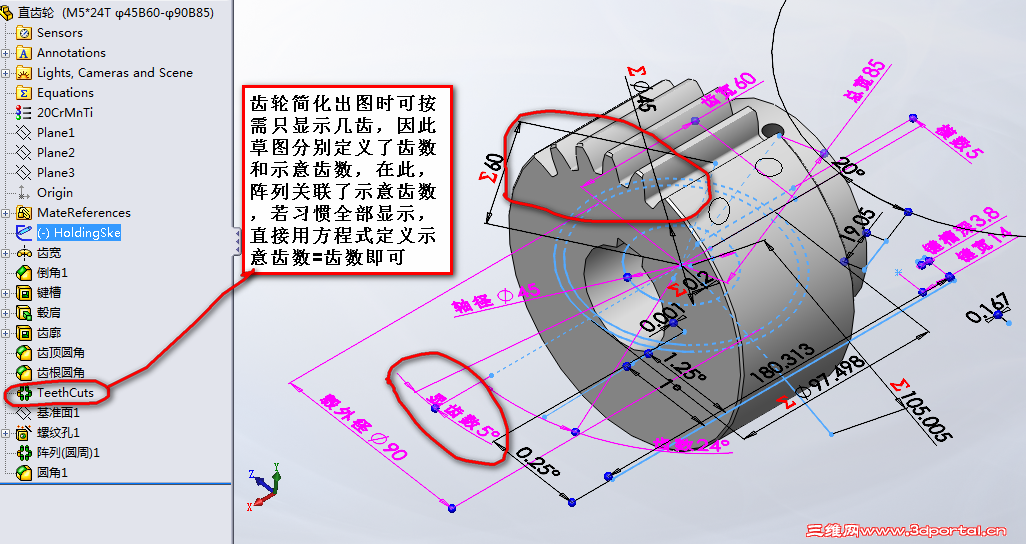

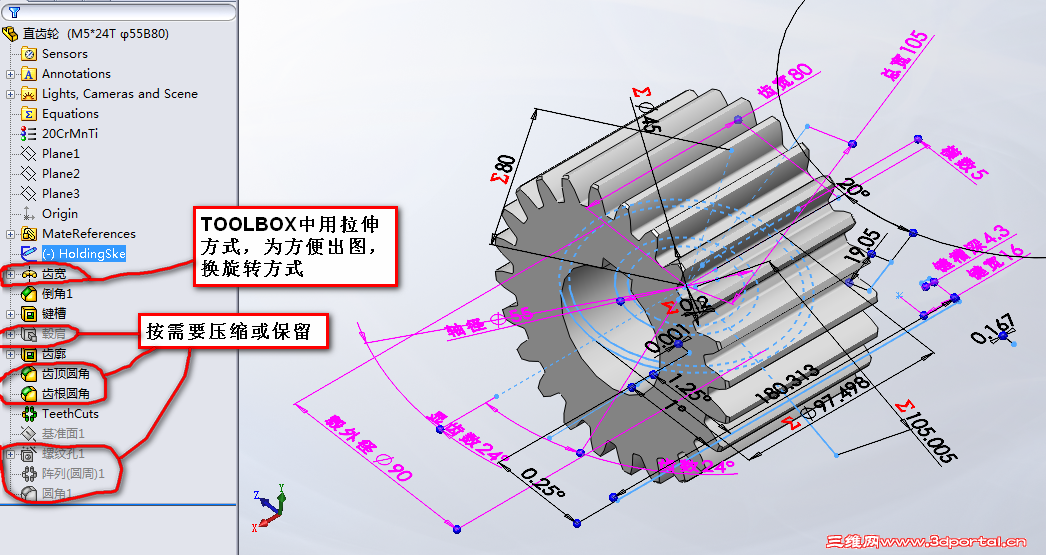

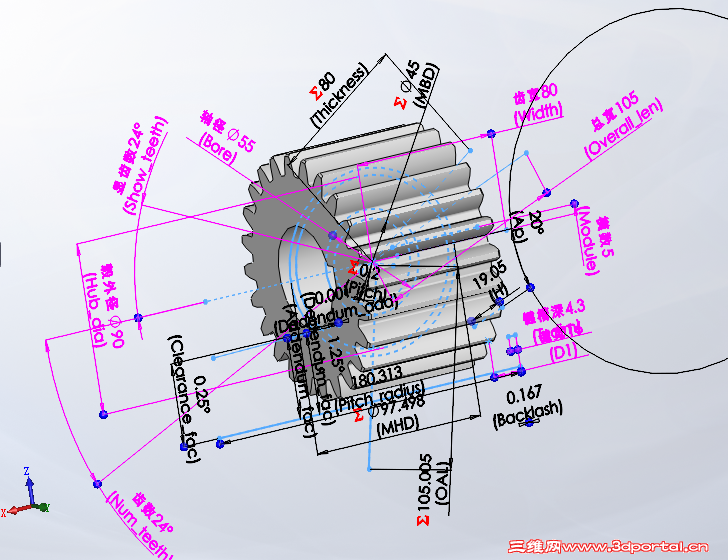

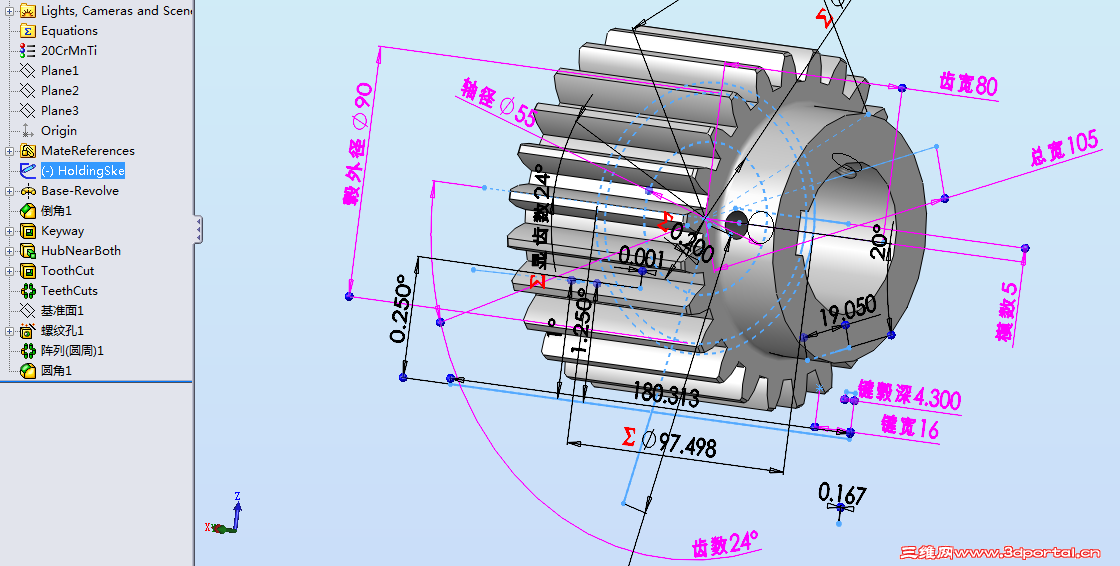

翻找了一下以前做的，再做了点小改动，插了系列零件设计表，做了三两个例子。现在上传。初学或有意者可下来看看，大家互相学习或切磋。

HUA见证发展 · 发表于 2012-9-26 17:17:52

齿轮设计我还是采用传统画法，什么软件都好画，只是设计参数计算过程需计算一下。
改传统设计，学一下也行。

zystbbs · 发表于 2012-9-26 17:54:26

geartrax吧，哪种标准的都有，搞这个混了几顿饭的。
