浩辰CAD2012：详解粗糙度符号动态块操作技巧

asdolmlm

　　粗糙度标注是用CAD软件进行机械设计时经常需要进行的操作，但是，由于根据机械设计规则，粗糙度符号一般要随所标示表面旋转，再加上一些主流的CAD软件并没有专用于标示粗糙度符号的工具，这给粗糙度的标注带来了许多不便。
: i0 D* F) G: n4 {# f( N　　那么，如何进行粗糙度标注呢?比较常用的办法是将粗糙度符号绘制成块，根据需要进行插入或旋转——绘制过粗糙度符号的设计师都知道，这绝不是最方便的办法。那么，究竟有没有更快捷、更方便的方式呢?
4 z) J! B8 Z0 P/ L　　今天，利用浩辰CAD2012测试版新加入的“动态块”功能，我们来向大家演示一下标注粗糙度符号的“快捷方式”。

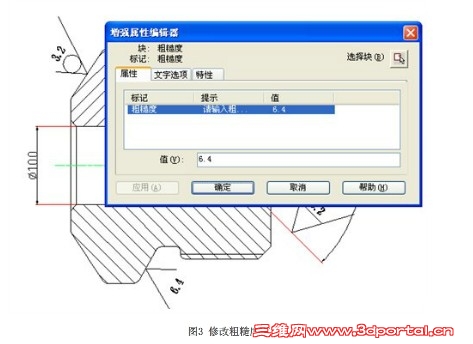

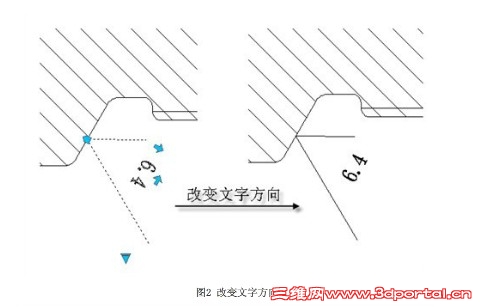

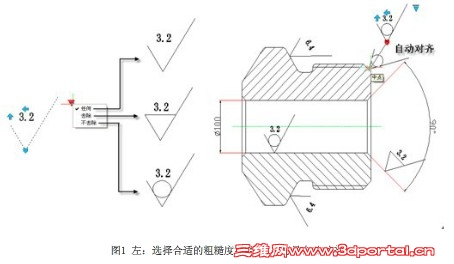

0 ^3 S: t! n" c- N  ~0 L3 a　　考虑到粗糙度符号的各种变化，我们在创建粗糙度动态块时不但可以添加可见性功能，用于选取不同的粗糙度符号(如图1左)。还增加了自动对齐功能，使符号能够根据所标注的表面自动调整角度(如图1右)。同时，添加翻转功能，用于改变粗糙度文字的方向(如图2)，还可以将粗糙度值设为属性文字，根据需要随时修改(如图3)。

　　
' Y3 X# w& }% g0 T( J4 A- v

( ~: C' I+ o5 L0 G3 f/ n' v, d- b, h
% Z2 V* A5 a! z　　将粗糙度符号制成动态块的方法可谓一劳永逸，不但可以使符号自动对齐，省了旋转的麻烦，还可以很方便的进行数值的修改和符号的选择。拥有这样一个动态块，犹如拥有了粗糙度符号标注的快捷方式，让您在设计时省时省事、得心应手。

　　看到这里，你是不是有一种“柳暗花明、豁然开朗”之感?对于还在为绘制粗糙度符号苦苦觅寻良策的朋友来说，“动态块”功能的确是一个非常实用的功能。
