|
|
发表于 2022-3-21 16:07:47
|
显示全部楼层
来自： 中国江西赣州
|

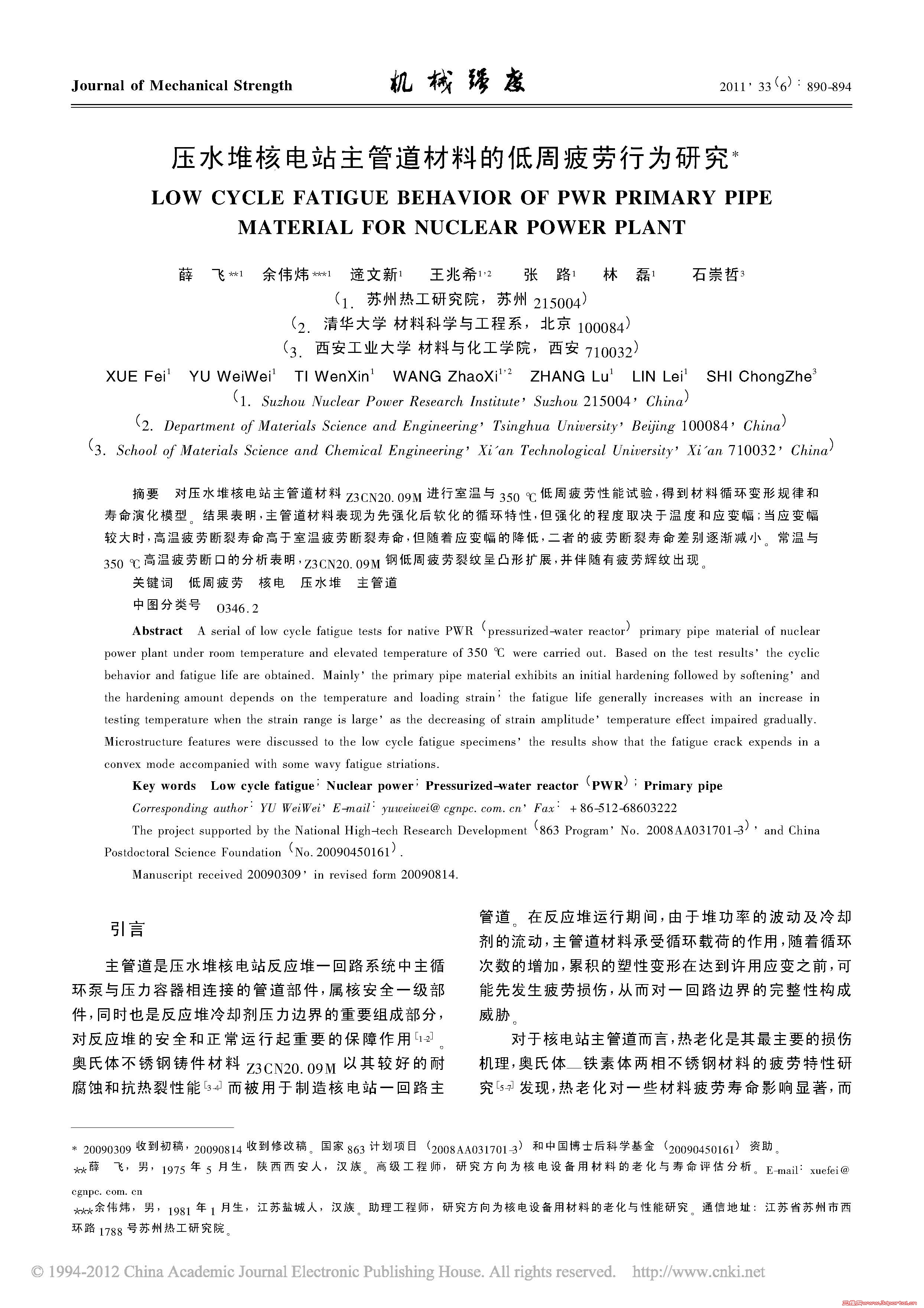

摘要：对压水堆核电站主管道材料Z3CN20.09M进行室温与350℃低周疲劳性能试验,得到材料循环变形规律和寿命演化模型。结果表明,主管道材料表现为先强化后软化的循环特性,但强化的程度取决于温度和应变幅;当应变幅较大时,高温疲劳断裂寿命高于室温疲劳断裂寿命,但随着应变幅的降低,二者的疲劳断裂寿命差别逐渐减小。常温与350℃高温疲劳断口的分析表明,Z3CN20.09M钢低周疲劳裂纹呈凸形扩展,并伴随有疲劳辉纹出现。 |
|
