[求助] SW2011实体转钣金的问题

[复制链接]
mybzhsky
发表于 2012-8-3 13:10:39 | 显示全部楼层 |阅读模式 来自： 中国上海

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要 登录 才可以下载或查看，没有帐号？注册

x

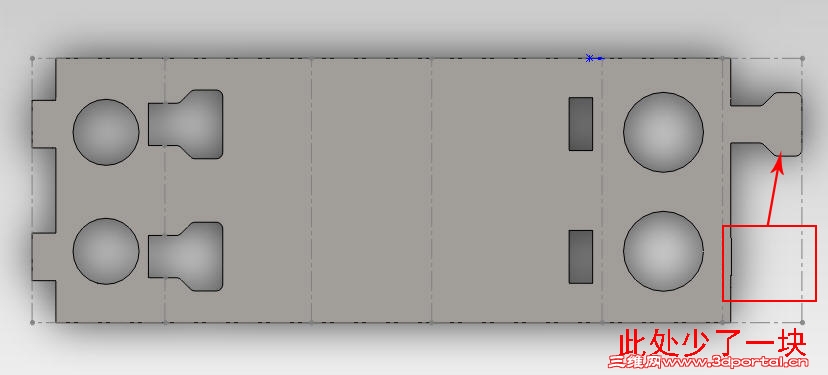

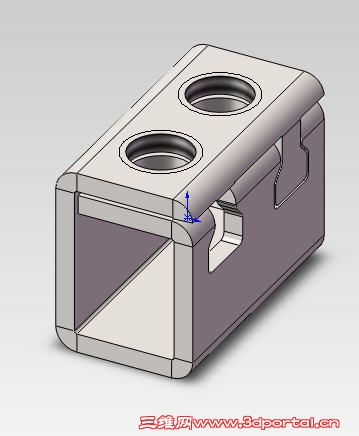

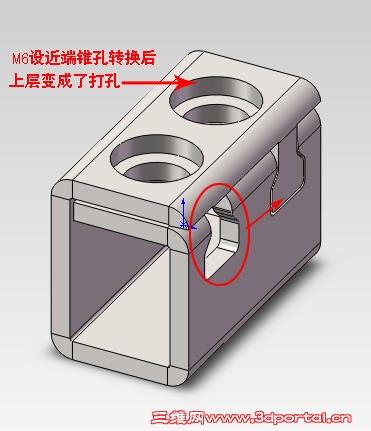

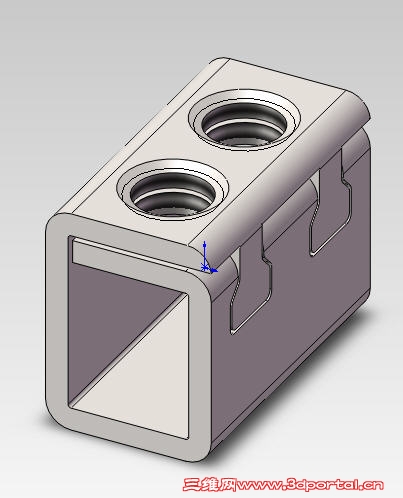

SW2011用实体转钣金功能做了一个零件，转换后会丢掉一部分材料，是什么原因？) Q, u( t& ]8 G. {, O9 B, {
, O  w) t( p" u" }, [7 |. y6 Z1 G
附上我做的零件原文件，请高手分析我的步骤是否有问题

实体转钣金.rar

396.74 KB, 下载次数: 32
回复

举报

mybzhsky
 楼主| 发表于 2012-8-3 15:29:29 | 显示全部楼层 来自： 中国上海
请高手来指点一下啊
回复 支持 反对

举报

KCKK
发表于 2012-8-3 21:37:19 | 显示全部楼层 来自： 中国江苏无锡
根据零件的形状，用来分析的时间还不如用板金直接建模！
回复 支持 反对

举报

1999lggg
发表于 2012-8-3 21:46:30 | 显示全部楼层 来自： 中国广东广州
求指导 同样不懂
回复 支持 反对

举报

hongwei_1987jp
发表于 2012-8-3 21:47:07 | 显示全部楼层 来自： 日本
看了一下你的零件
2 S% m" D8 R  p. N: G  }  B9 q' s1，板金件，不建议用实体转换来做& m& f) q" L: c& ^: y; H
2，你这个零件用板金模块来做，容易做的，不会发生你说的问题' K; c5 s! L4 `, @$ }- W0 y
3，实体转换板金不支持同一个面有几处缺口的，只能认识一个（一个折弯线中，不能断缺）  U: a; a1 E6 \' t) T* `+ ^
4，螺纹线可以显示的，查看你的选项中，是否勾选了显示装饰螺纹线？
1 h+ `2 o5 T9 @) ~; O5，你一定要出图的话，在工程图中补上断缺的部分
$ z( O6 e" q; p* {3 J5 F* F6，利用你的这个展开，导出草图，在板金模块中生成板金，用草图线来折，这种方法，尺寸不好控制
7 p1 I+ V' Z, @* }# a! m3 ~1 T6 ]% ~/ T4 [+ P4 d7 }
你考虑看看8 d3 `; k- M* G2 B( ^( @
回复 支持 反对

举报

KCKK
发表于 2012-8-4 08:10:06 | 显示全部楼层 来自： 中国江苏无锡
本帖最后由 KCKK 于 2012-8-4 08:11 编辑
* U* T% a0 V/ u6 @$ y* ]
1999lggg 发表于 2012-8-3 21:46 static/image/common/back.gif& p. c1 S# Y1 ?' R4 b, D0 L
求指导 同样不懂

* u* O. P, T2 P* X4 L做做系统自带教程中的板金练习题吧！自己也要动动脑.练练手。
回复 支持 反对

举报

mybzhsky
 楼主| 发表于 2012-8-6 13:50:14 | 显示全部楼层 来自： 中国上海
hongwei_1987jp 发表于 2012-8-3 21:47 static/image/common/back.gif9 h4 F6 W- U: m6 H% o" s( [$ C
看了一下你的零件3 U, |/ V: E. ~; z; @! @2 \0 W
1，板金件，不建议用实体转换来做
" j, _+ t& z; e2，你这个零件用板金模块来做，容易做的，不会发生你 ...
; H# c& h% r2 b# s0 |! B
我这样做的目的是想练习实体转钣金的做法，还有一个原因，这个零件要多次折叠，我用钣金做的话，各部分折叠对应的位置不知道怎么规划，需要不断的试验调整才能完成最终的样子。请详细指点一下这类钣金在设计时，材料的规划与折叠成品之间，应该怎么规划
回复 支持 反对

举报

hongwei_1987jp
发表于 2012-8-6 15:26:14 | 显示全部楼层 来自： 日本
本帖最后由 hongwei_1987jp 于 2012-8-6 15:35 编辑 1 J5 s. g" O3 j1 }
mybzhsky 发表于 2012-8-6 13:50 http://www.3dportal.cn/discuz/static/image/common/back.gif
. U. e+ b2 m8 r我这样做的目的是想练习实体转钣金的做法，还有一个原因，这个零件要多次折叠，我用钣金做的话，各部分折 ...

  E# q5 \- D+ j: X, `

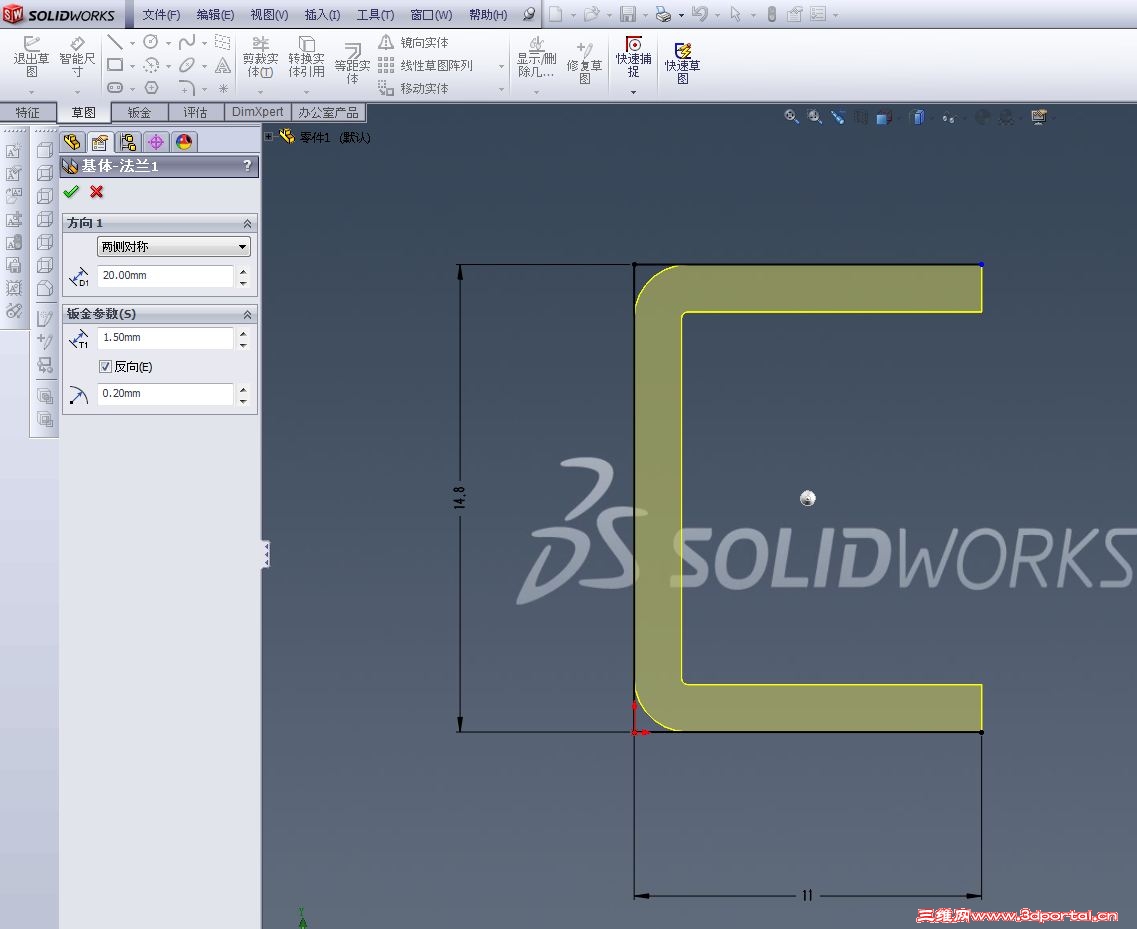

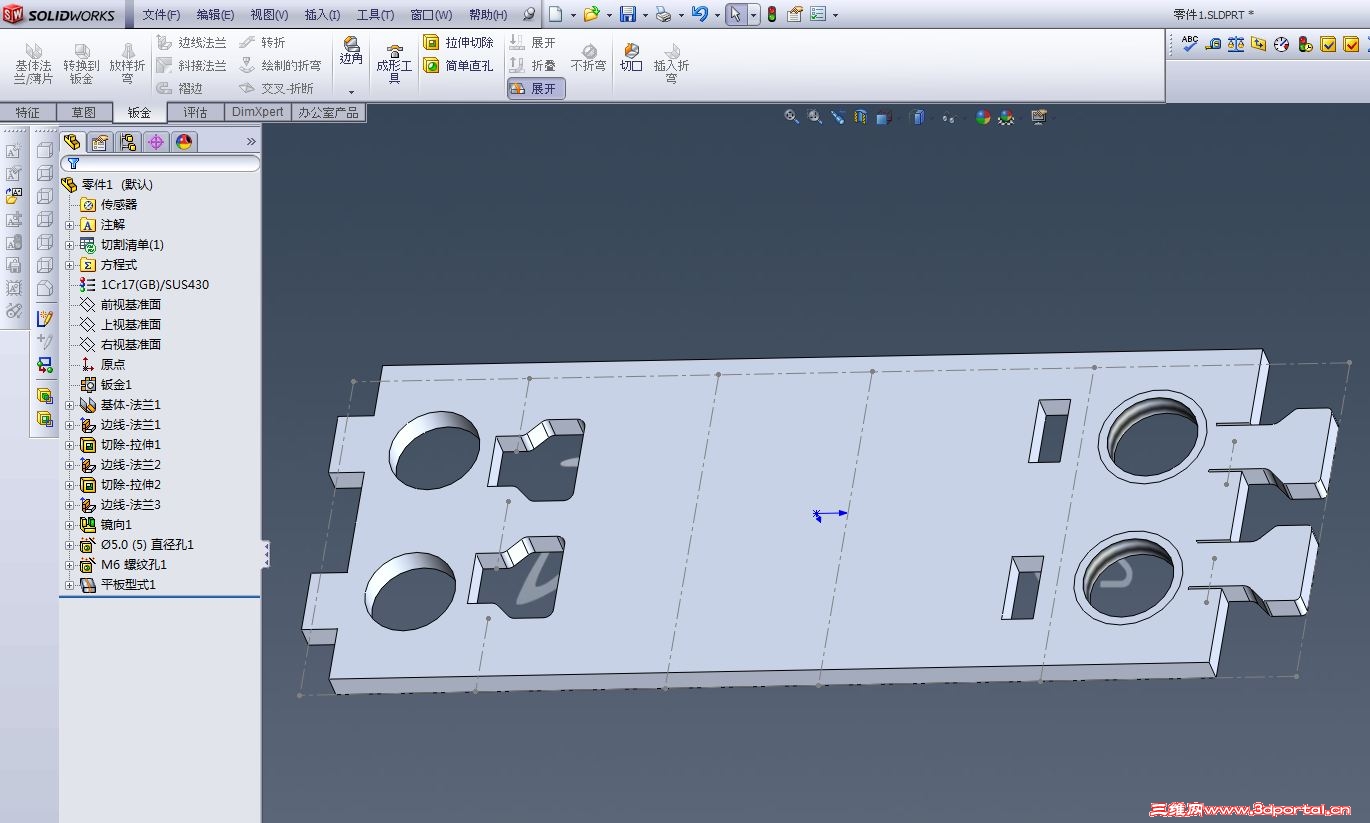

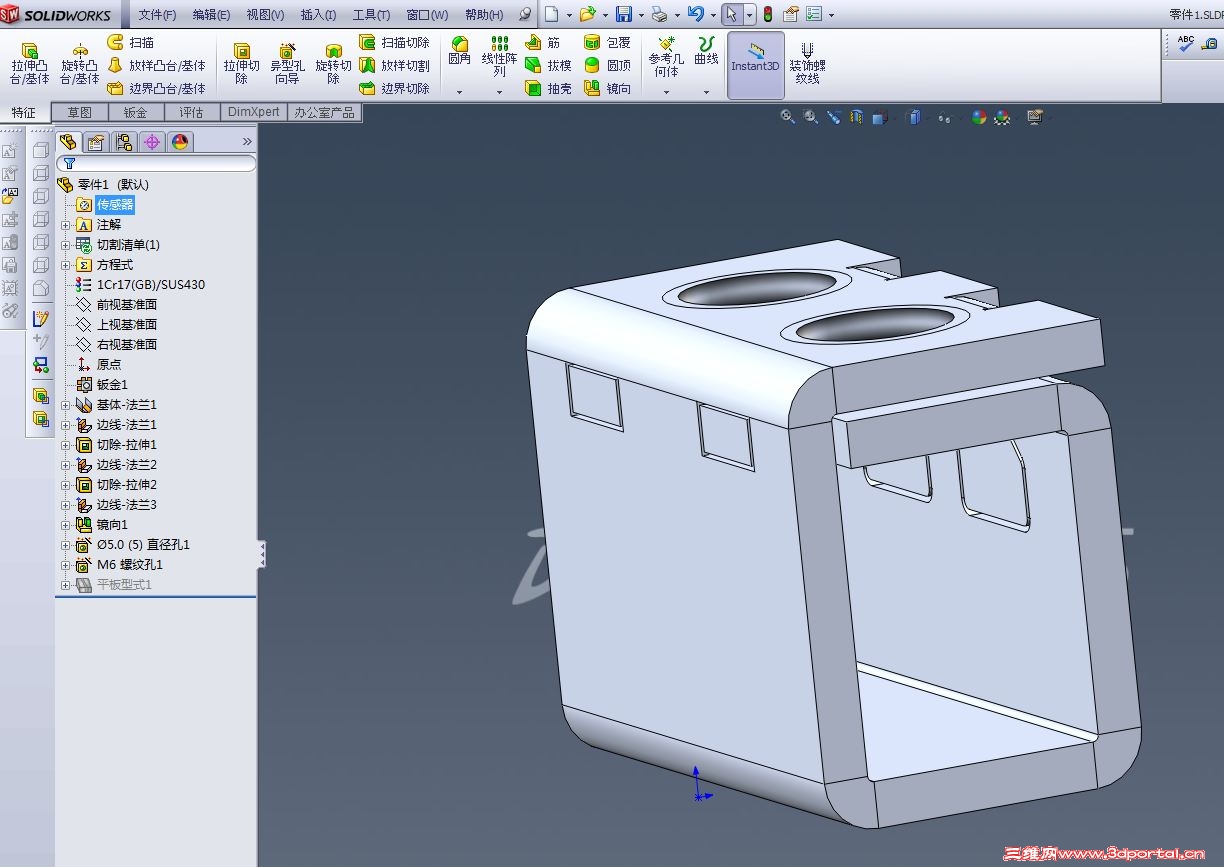

8 @1 Z: I6 o3 P  ]用2012做的，我的文件你打不开，给你图看看吧- r0 S( `9 U' {4 `) @% v  D
  D3 F/ D  n6 [# r  y
( ]; j' O8 J6 l6 l& w8 l( Q( C3 [! ~0 K1 F  Q) h' e: G
捕获.JPG 2 R* H/ |2 _! p" H# H) g9 g5 f

0 I3 t% Y, O0 d. ^ 捕获2.JPG
2 S8 Y- W, R! r( m3 R/ O

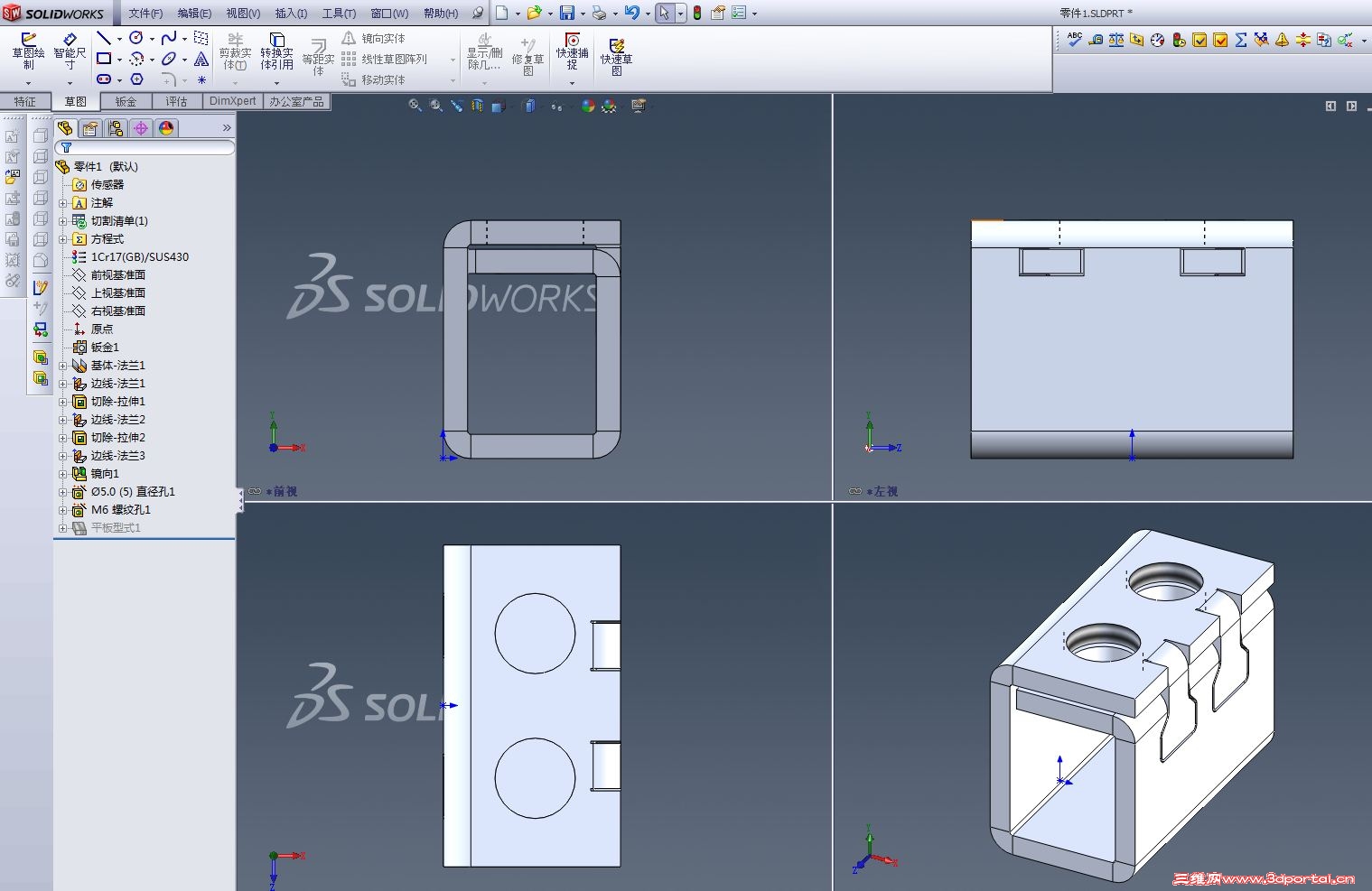

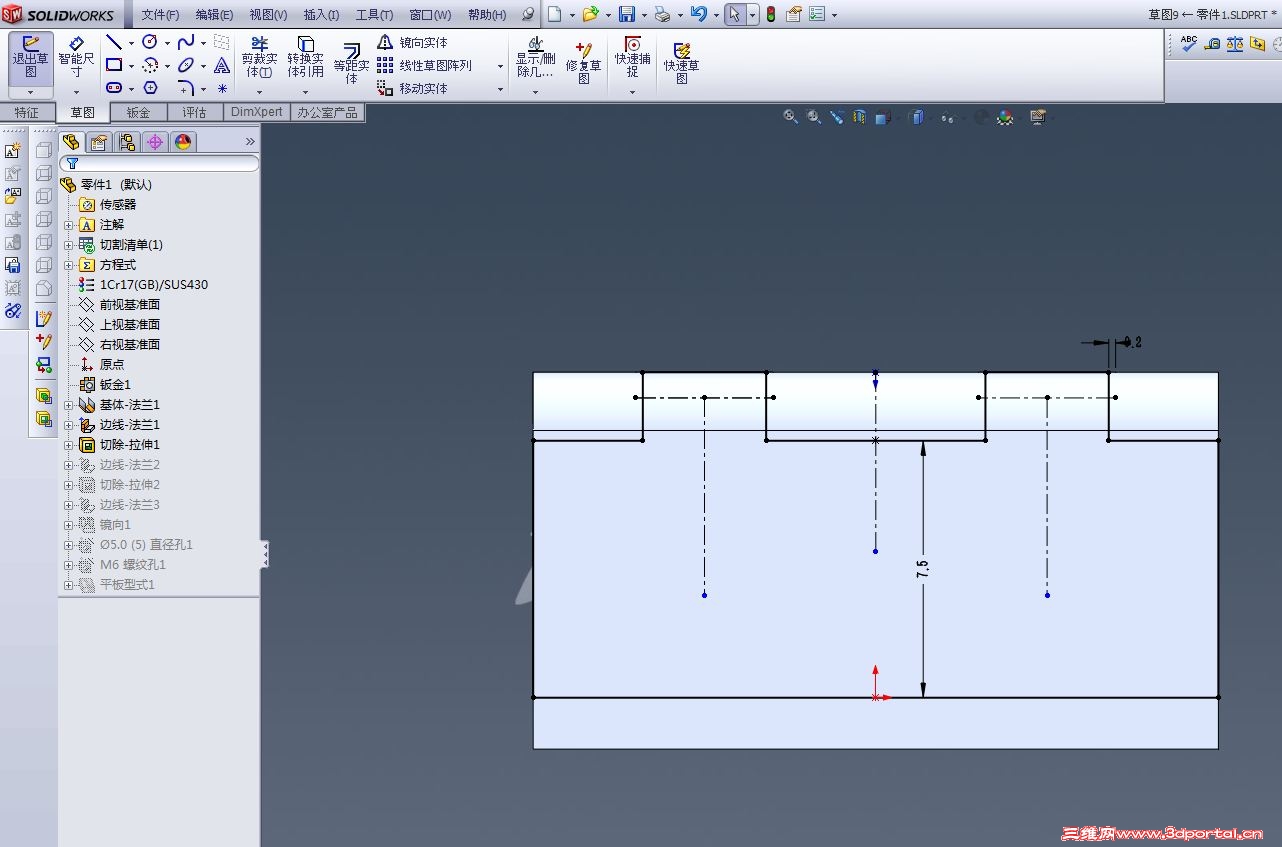

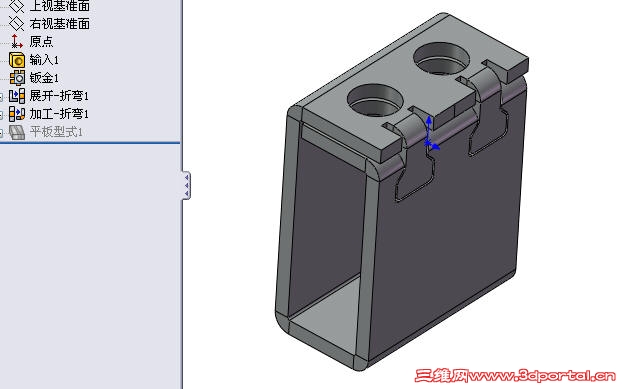

0 {, _" F+ X2 z7 Z0 Y2 L' l( k入口处，现折先折短一点，不要接触，然后编辑变现草图就可以，发面的也是一样的
/ T* b! b- y7 y( ~. y! C! @' |8 _; n- x6 d( S$ J3 a: K
  E# g4 V; L6 \* ~8 g6 D8 B4 T# v: p+ Y/ D* ]$ q& h
  f+ c" K% w8 U6 d; o3 e* W0 r3 @: ?. @/ M+ ^+ f: R$ h8 O" P
回复 支持 反对

举报

mybzhsky
 楼主| 发表于 2012-8-6 16:25:51 | 显示全部楼层 来自： 中国上海
hongwei_1987jp 发表于 2012-8-6 15:26 static/image/common/back.gif
- S# b. s, Y" Y+ @1 P用2012做的，我的文件你打不开，给你图看看吧

0 j4 P; L( E0 t2 b$ |能不能把你的所有步骤做个动画传上来，让我们学习学习

点评

hongwei_1987jp
找时间给你做个，等等，哈  发表于 2012-8-6 16:42
回复 支持 反对

举报

xuyongcun
发表于 2012-8-6 16:28:53 | 显示全部楼层 来自： 中国江苏常州

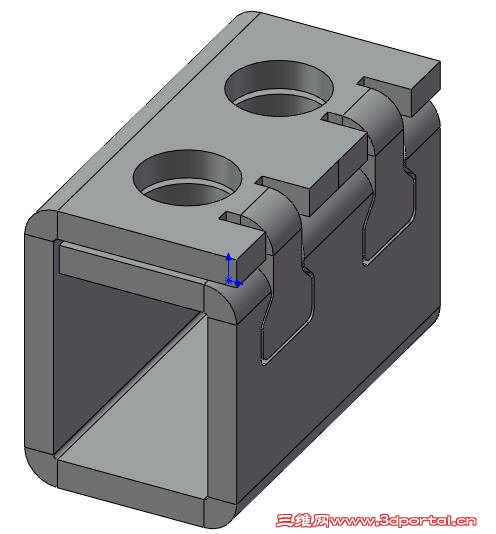

其实实体编辑后 转换钣金是很实用的方法，可是很多人不会，我只花了1分钟改下就搞定了
回复 支持 反对

举报

xuyongcun
发表于 2012-8-6 16:29:38 | 显示全部楼层 来自： 中国江苏常州
问题就出在折弯圆角上
回复 支持 反对

举报

hongwei_1987jp
发表于 2012-8-6 16:35:40 | 显示全部楼层 来自： 日本
xuyongcun 发表于 2012-8-6 16:28 static/image/common/back.gif
" i  n' |) c& J7 b$ |其实实体编辑后 转换钣金是很实用的方法，可是很多人不会，我只花了1分钟改下就搞定了

3 r* x6 \4 y2 P3 j8 ]你那，修改尺寸能做吗？
回复 支持 反对

举报

xuyongcun
发表于 2012-8-6 16:38:24 | 显示全部楼层 来自： 中国江苏常州
hongwei_1987jp 发表于 2012-8-6 16:35 static/image/common/back.gif
, R9 U$ T8 G1 m6 P你那，修改尺寸能做吗？

4 t0 b6 J6 J2 S9 Q+ M0 R看你怎么改
回复 支持 反对

举报

xuyongcun
发表于 2012-8-6 16:43:20 | 显示全部楼层 来自： 中国江苏常州
hongwei_1987jp 发表于 2012-8-6 16:35 static/image/common/back.gif
3 S" u  E# o' p- I% O. o你那，修改尺寸能做吗？

( Q' ~) d  P6 H, B比如我将它加高了
回复 支持 反对

举报

hongwei_1987jp
发表于 2012-8-7 08:28:33 | 显示全部楼层 来自： 日本
mybzhsky 发表于 2012-8-6 16:25 static/image/common/back.gif
- _# x. U5 ?: W3 S" r$ |6 K能不能把你的所有步骤做个动画传上来，让我们学习学习
& g! ?( w# n3 q' @& _& o- w
板金步骤视频.part1.rar (4 MB, 下载次数: 79)
回复 支持 反对

举报

mybzhsky
 楼主| 发表于 2012-8-7 16:03:31 | 显示全部楼层 来自： 中国上海
xuyongcun 发表于 2012-8-6 16:28 static/image/common/back.gif
& K3 ]& r8 c% P' s/ z其实实体编辑后 转换钣金是很实用的方法，可是很多人不会，我只花了1分钟改下就搞定了
) ?9 S$ f1 K+ w0 }' r8 c9 C- C
你的SW是什么版本的？如果是低于2011版的，请把你做的原文件传上来好吗
回复 支持 反对

举报

mybzhsky
 楼主| 发表于 2012-8-7 16:05:56 | 显示全部楼层 来自： 中国上海
hongwei_1987jp 发表于 2012-8-7 08:28 static/image/common/back.gif
# |9 l  {& M2 a' t
非常感谢！
回复 支持 反对

举报

eytest
发表于 2012-8-7 16:40:15 | 显示全部楼层 来自： 中国广东深圳
根据我的经验，学一下如何设计钣金，很容易上手的，看SW附带帮助文件！
回复 支持 反对

举报

不哭泣的长江
发表于 2012-8-7 17:48:51 | 显示全部楼层 来自： 中国重庆
好久都没用过这个软件咯哟
回复 支持 反对

举报

xuyongcun
发表于 2012-8-8 17:14:23 | 显示全部楼层 来自： 中国江苏常州
1.里面是'原来"的 文件，圆角删除后，重新设定参数就可展开，其它未改动，只是删除圆角
4 r! u' n( ]# I3 C* H2.实体转换钣金是导出x-t后，出除参数，删除圆角后可展开，圆角可重倒9 X% L8 {* ?1 F1 S* I) F2 x' ]# v
3.附件为2012版

实体转钣金.rar

748.61 KB, 下载次数: 33
回复 支持 反对

举报

mybzhsky
 楼主| 发表于 2012-8-9 09:32:18 | 显示全部楼层 来自： 中国上海
我是不是也该升级到2012了，否则论坛里很多资料都打不开了
回复 支持 反对

举报

绽放光彩
发表于 2013-8-26 11:10:41 | 显示全部楼层 来自： 中国重庆
真心感觉才刚刚入门
回复 支持 反对

举报

KINKOUHOU
发表于 2013-11-14 13:39:57 | 显示全部楼层 来自： 中国上海

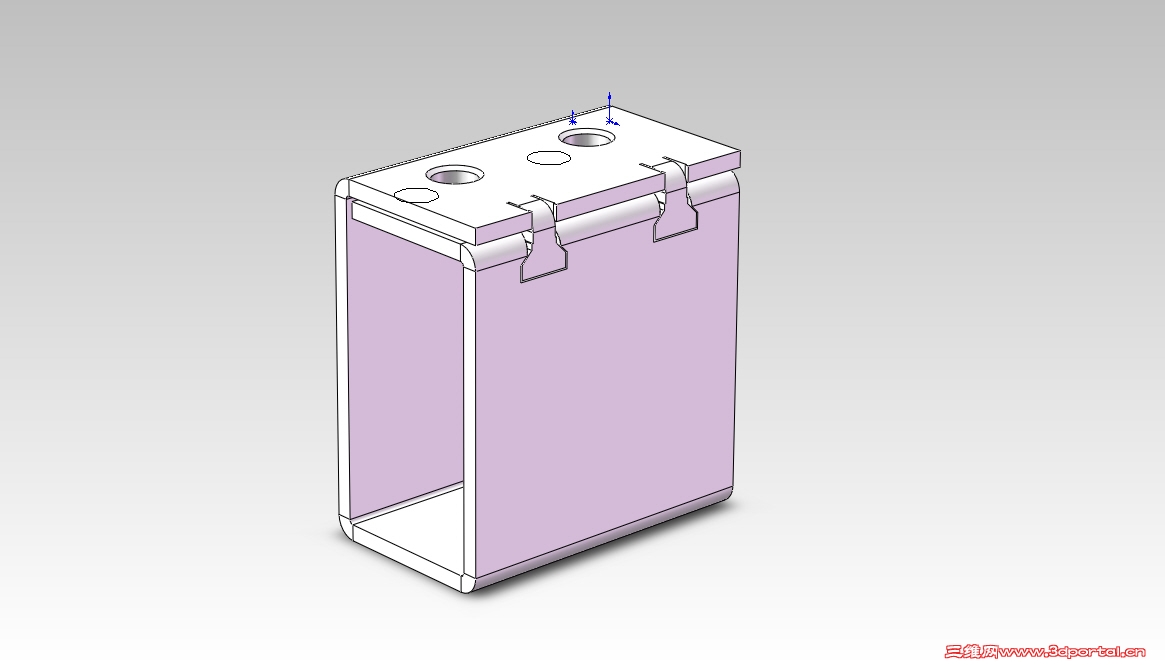

我也试了一下，发现若折弯角度设定不好（或者直接是直角），这时可能出现楼主你说的情况！
+ r' M5 u. e) y/ p- i我也是有一部分没有了！
回复 支持 反对

举报

hegaoj3
发表于 2015-4-4 17:31:33 | 显示全部楼层 来自： 中国广东东莞
我也下来试试看
回复 支持 反对

举报
