proe中怎么画3D的草图

ycxcx · 发表于 2012-7-27 09:11:37

您需要登录才可以下载或查看，没有帐号？注册

x

请问大家proe中怎么画3D的草图，像下面这个图的。

hc_yml · 发表于 2012-7-27 09:49:22

可先建点系，然后建通过点或是点控制的曲线

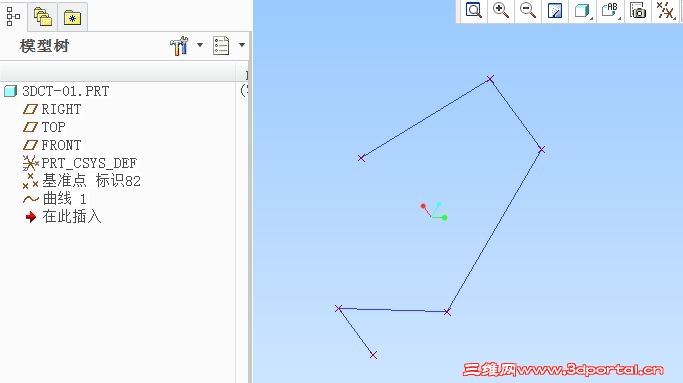

图一，通过点的折线

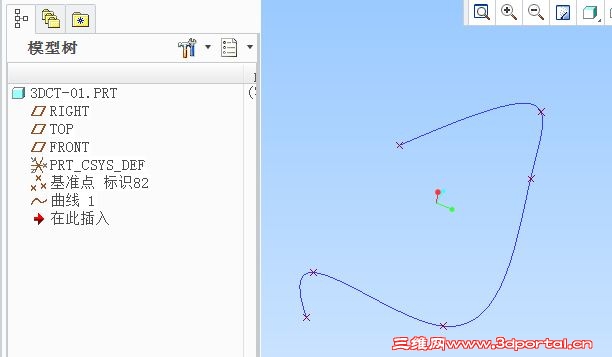

图二，通过点的样条

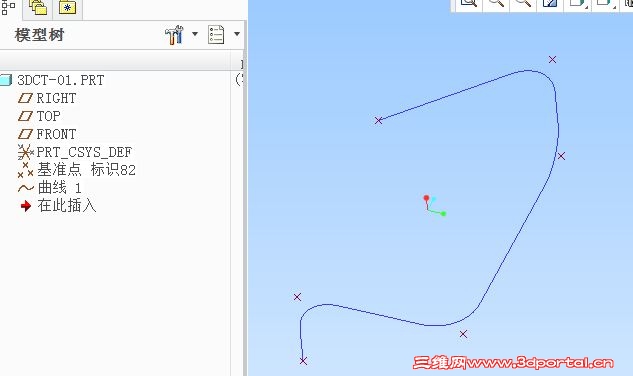

图三，是将图一曲线尖角倒圆
是否有其它方法，请SW友多讨论

ycxcx · 发表于 2012-7-27 10:26:03

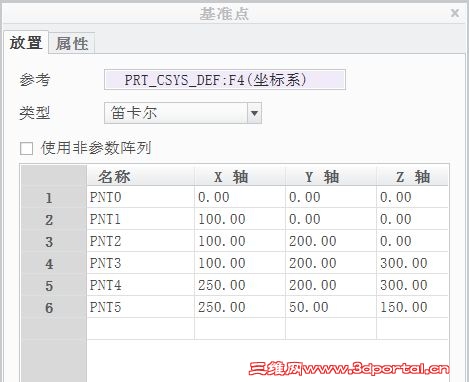

首先谢谢楼上的热心相助。只是刚开始自学Proe，感觉有点难，对建模的方法理解肤浅，对我这个还未入门的人来说，还望各位老师能说得详细一点。图一的折线的点是如何建立的？坐标？文件？不懂啊。求指点！

hc_yml · 发表于 2012-7-27 11:05:42

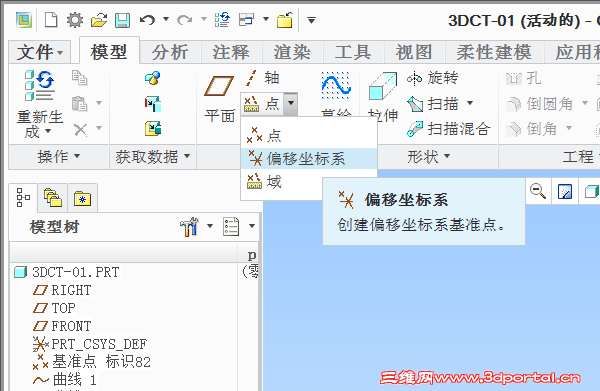

如下图，不同版本位置可能会稍有不同

balang_b · 发表于 2012-7-27 15:45:18

这样的事情在ug是非常简单的，proe里面要建坐标系，不停的进草绘，分几次完成。

ycxcx · 发表于 2012-7-27 15:58:58

可是我用你说的方法得到的是样条曲线。怎样得到折线呢，就像你图一中的？

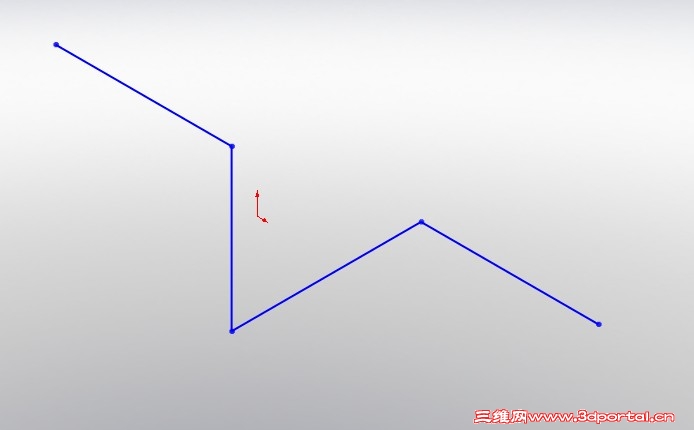

就是跟sw中切换tab键可以在xy、yz、xz平面内画的空间折线一样的？
如果在不同的草图中指定不同的平面画得到的就是二个以上的草图，如果在做阵列的时候，轨迹它只认一个草图的,二个以上的草图它又不认。遇到这种情况该怎么办呢?

hc_yml · 发表于 2012-7-28 13:44:19

用creo版轻松做出图一折线

sdsh · 发表于 2012-7-28 14:17:58

建点和座标都是很方便的

277095837 · 发表于 2012-7-29 14:24:00

在2D草绘中画样条线，拖动点就可以做呀

tangcarlos3d · 发表于 2012-7-29 16:50:26

本帖最后由 tangcarlos3d 于 2012-7-29 17:13 编辑

MasterCAM在3D模式下画3D曲线非常简单，小菜一碟。
我认为画曲线是pro/e的短板。
