这样的冲压件能不能画钣金件和展开图？

linyi52 · 发表于 2012-7-23 11:27:10

您需要登录才可以下载或查看，没有帐号？注册

x

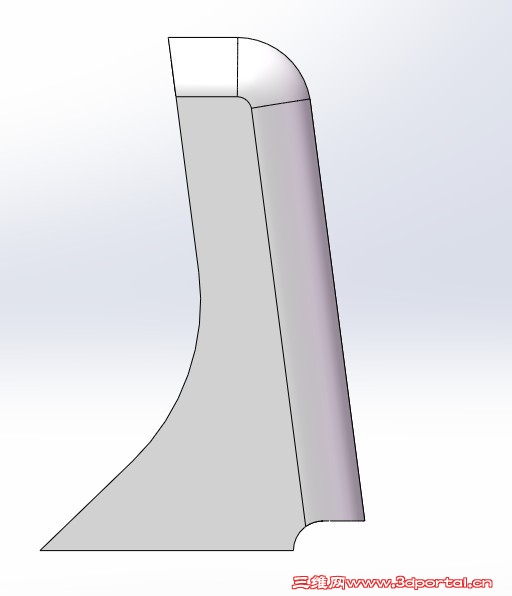

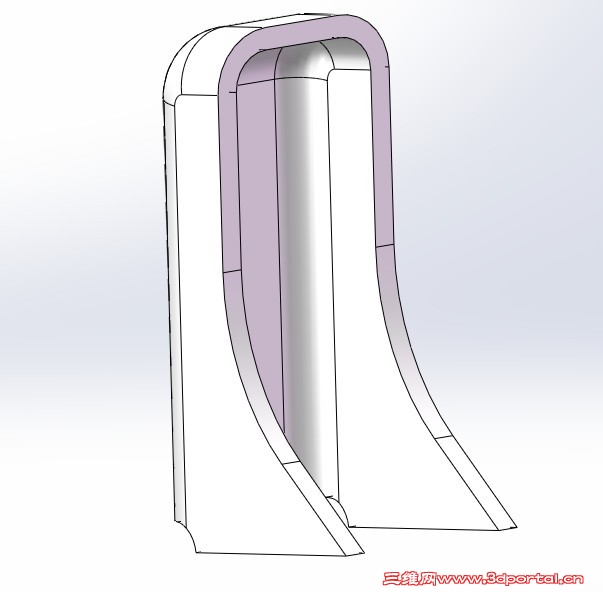

我画出来后转钣金怎么有一块转不了？
向高手请教了
我是用SW2012画的 igs跟prt都存了一份

lai5689412 · 发表于 2012-7-23 11:49:31

提示: 作者被禁止或删除内容自动屏蔽

linyi52 · 发表于 2012-7-23 11:57:06

lai5689412 发表于 2012-7-23 11:49 static/image/common/back.gif1 k) C9 w" C! K0 K, Z% e( @) _

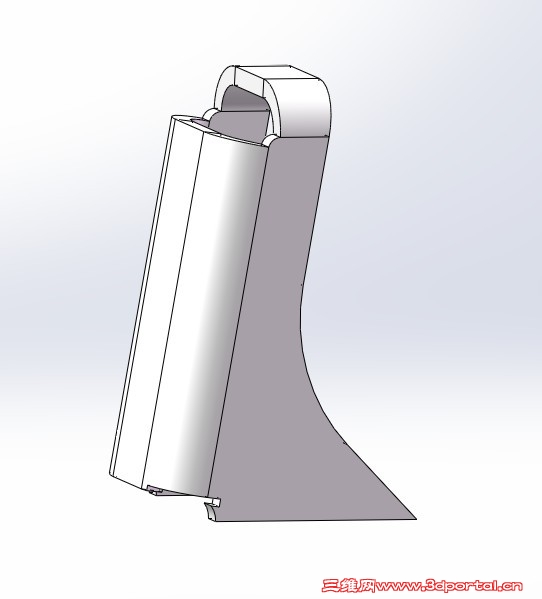

如果要完全做成第一第二张照片那样的钣金是不现实的,除非可以焊接.但是你这个是冲压件的话应该是拉伸处来的 ...

这个积压变形出来的模具是凹凸形的我是想在电脑上计算一下的

zhqlmy7273 · 发表于 2012-7-23 12:03:27

使用ATUOPOL试一下展开！！！！！！

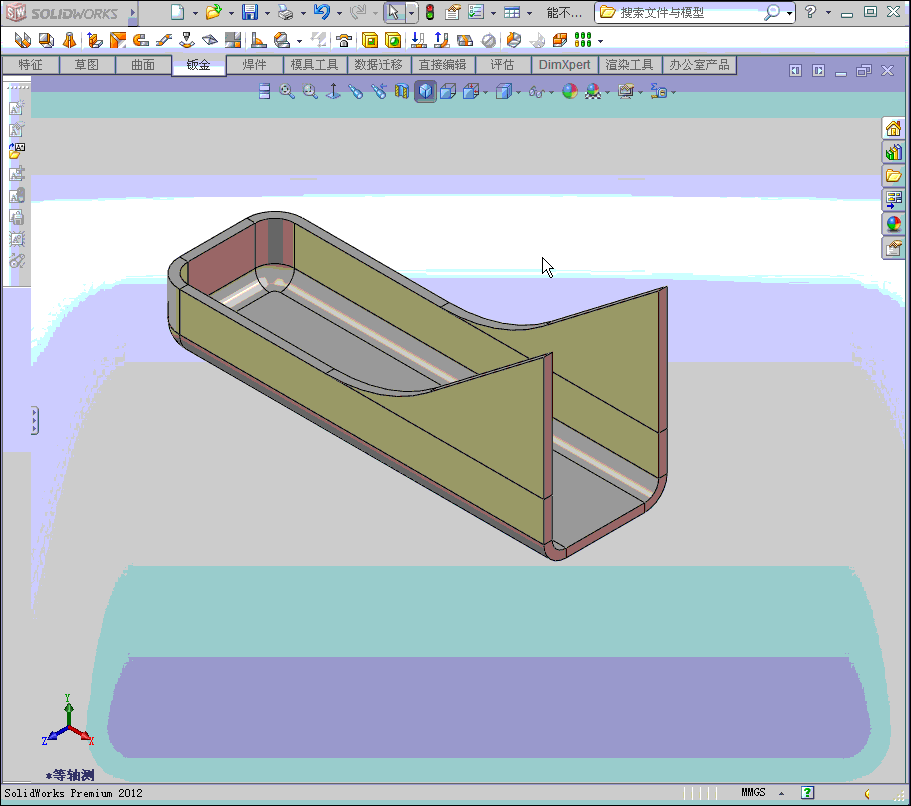

KCKK · 发表于 2012-7-23 12:03:55

不知这个展开是否有用？

lai5689412 · 发表于 2012-7-23 12:04:44

提示: 作者被禁止或删除内容自动屏蔽

linyi52 · 发表于 2012-7-23 12:24:51

KCKK 发表于 2012-7-23 12:03 static/image/common/back.gif4 T6 r% H/ [5 Z: ^! E) m7 w+ f
不知这个展开是否有用？

头上的圆角好像有点不一样

linyi52 · 发表于 2012-7-23 12:28:37

lai5689412 发表于 2012-7-23 12:04 static/image/common/back.gif3 S! Z- C/ o' s: }' T
这个用CAD展开一个,然后加大尺寸,在制作过程中加一道侧切工序可以吗

我这是直接冲出展开了的外形，再用凸模压进凹模里就做好了，老师傅是用CAD画的，但不知道怎么算的，我想用SW试一试

linyi52 · 发表于 2012-7-23 16:03:01

zhqlmy7273 发表于 2012-7-23 12:03 static/image/common/back.gif* i! J) j) f* m0 K2 ?5 ?6 @: ~3 x g
使用ATUOPOL试一下展开！！！！！！

那不是又要学另一种软件了

ljc15988 · 发表于 2012-7-23 16:44:07

模具做出来的和折弯机做出来的差别太大肯定不一样

licoolicoo · 发表于 2012-7-23 19:36:52

这个带有拉深性质了。楼主最好还是用拉深一类的展开软件计数。成形后。边端面不会像是图上画的那样平。

jie7788 · 发表于 2012-7-29 15:42:58

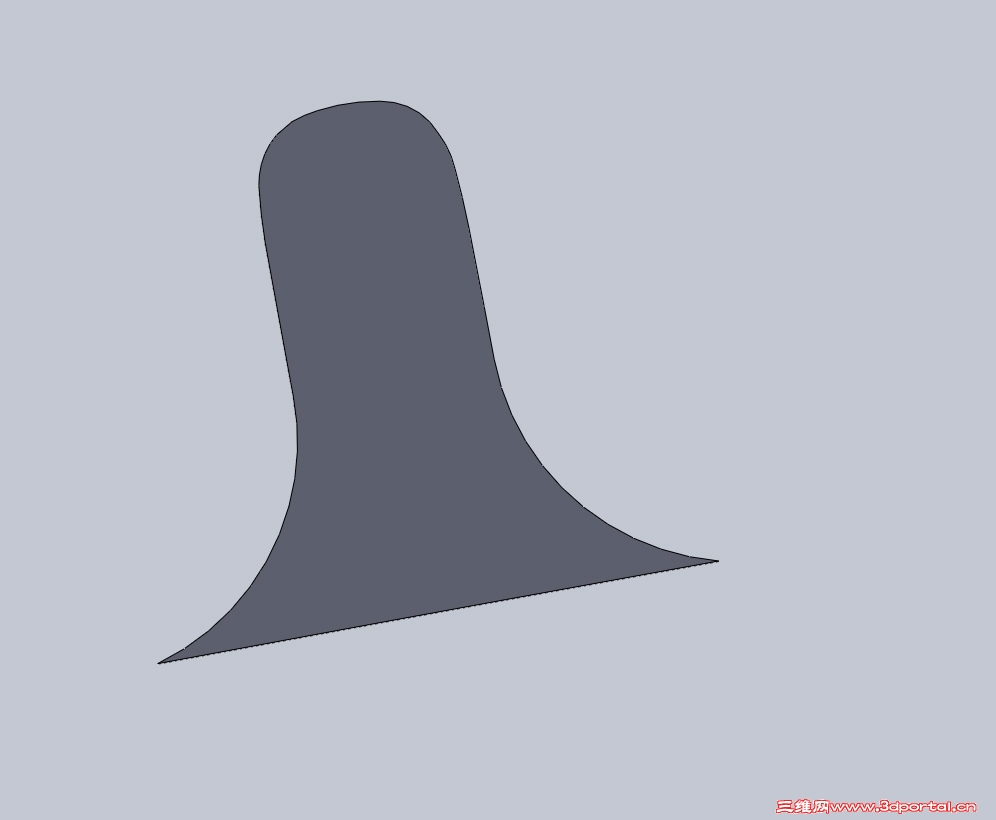

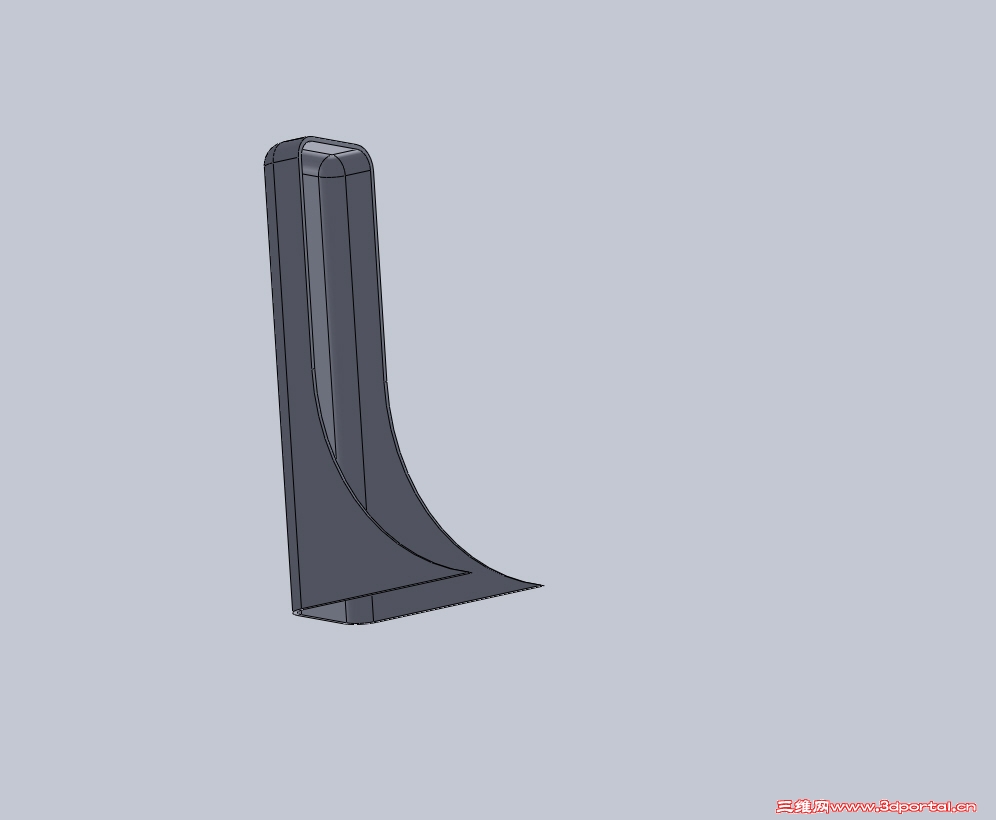

这是冲压展开后的效果~ QQ84388557

linyi52 · 发表于 2012-7-29 15:57:17

jie7788 发表于 2012-7-29 15:42 static/image/common/back.gif
, `6 C) o7 \" c! L+ z这是冲压展开后的效果~ QQ84388557

你这个R角都是一样的如果勾起来的那条横着的线R角跟左右两边的不一样的话呢？

tianlifang88 · 发表于 2012-7-29 19:47:03

5楼的朋友能否传个SW文档，传个gif档不是理解不了啊

h1n1 · 发表于 2012-7-29 20:15:15

传个gif档不是理解不了啊

jie7788 · 发表于 2012-8-3 08:58:11

linyi52 发表于 2012-7-29 15:57 static/image/common/back.gif
( X9 h! C0 Y/ k2 C, | N9 \你这个R角都是一样的如果勾起来的那条横着的线R角跟左右两边的不一样的话呢？

有问题联系我QQ吧 84388557

tianlifang88 · 发表于 2012-10-7 19:01:27

5楼的朋友，把零件共享下，造福中国阿
