请教如何把图中的直线和螺旋线转换为3D草图？

keilei001 · 发表于 2012-7-22 12:08:23

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 keilei001 于 2012-7-23 10:16 编辑

我想画个扭簧，但不知道如何把直线和螺旋线转为3D草图，望各位指教。

零件1a.rar (35.05 KB, 下载次数: 4)

keilei001 · 发表于 2012-7-22 13:41:57

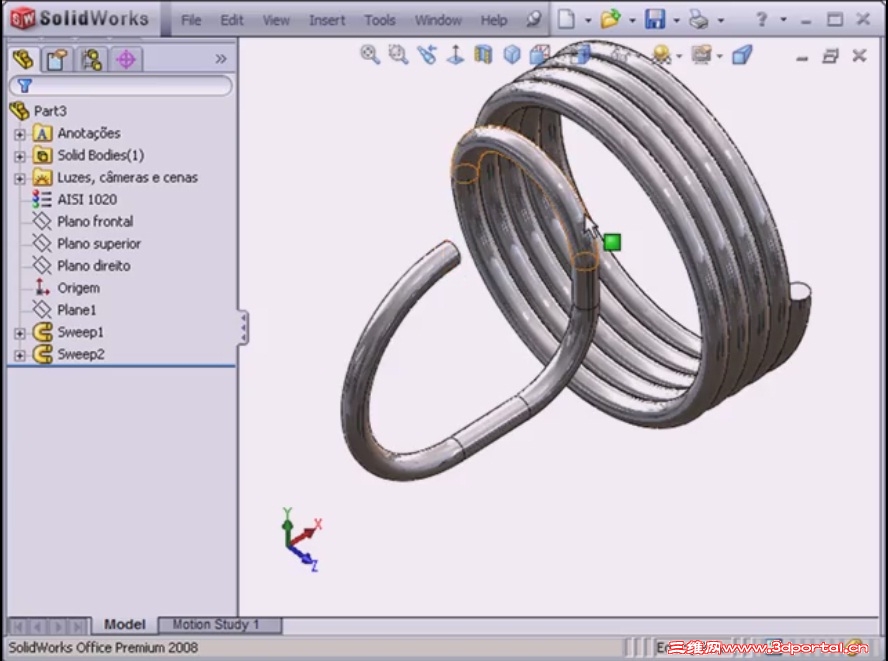

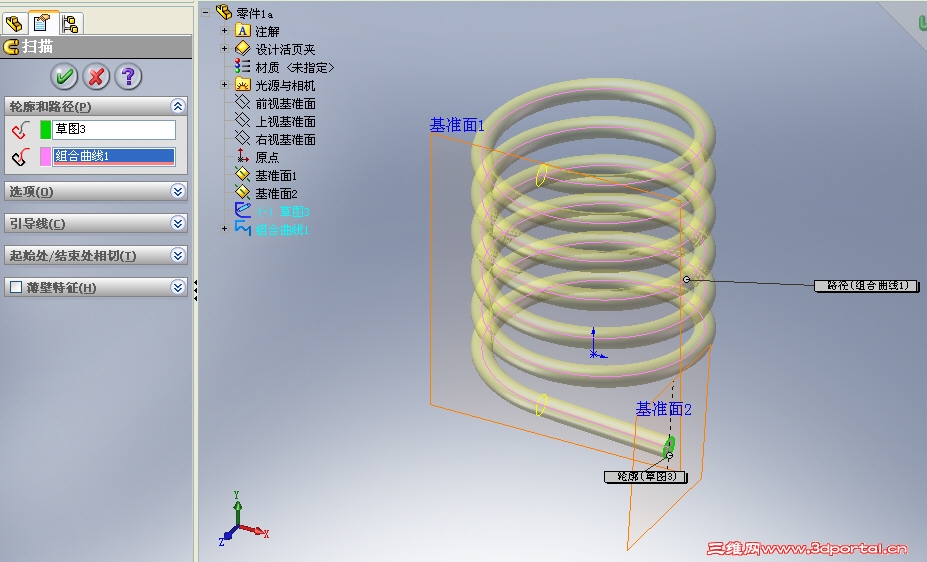

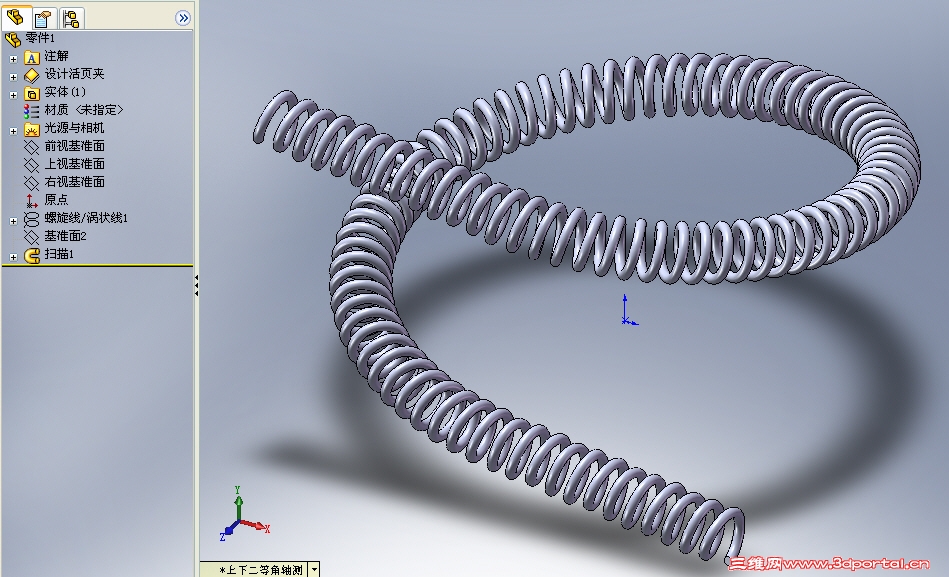

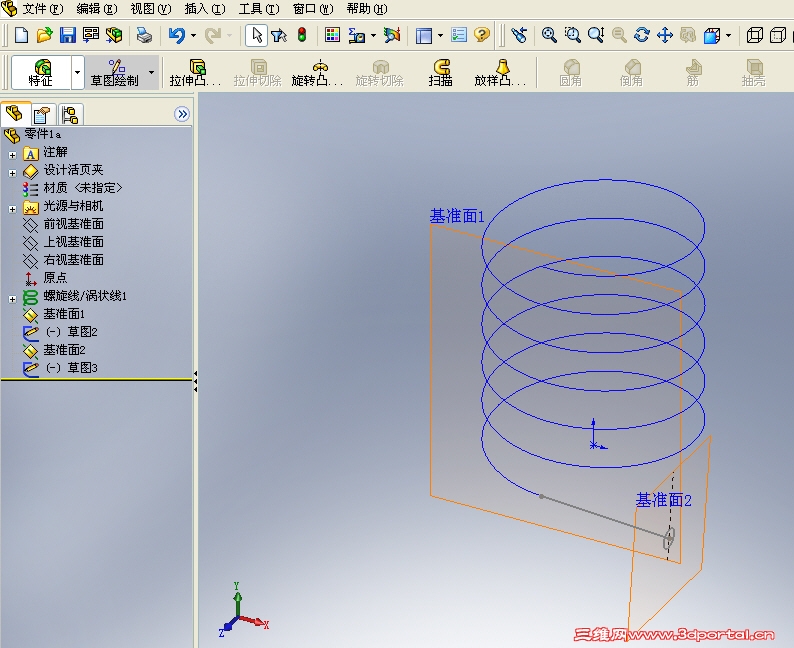

再画了一下，可以把直线和螺旋线搞成一个3D草图，

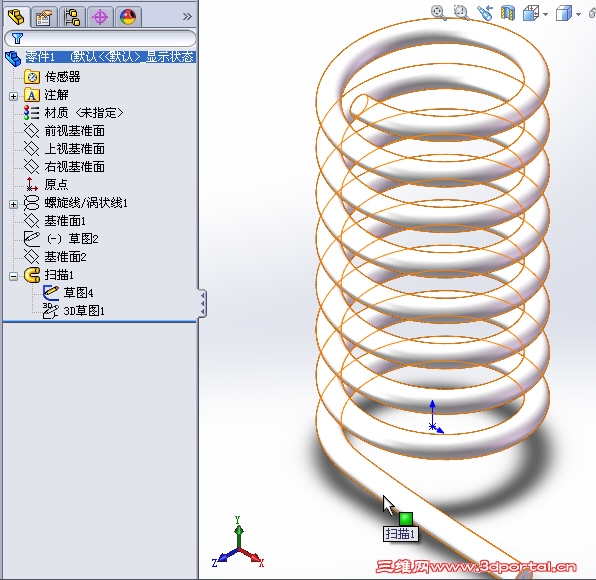

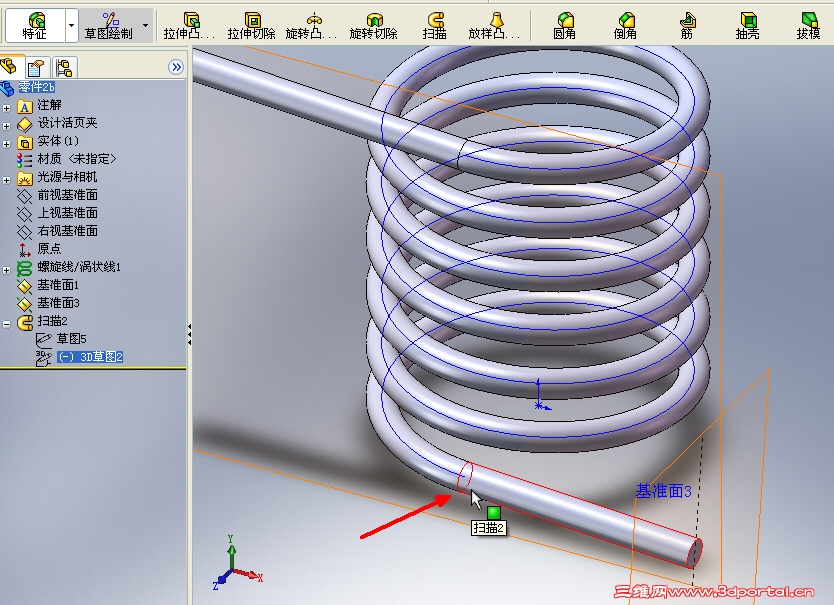

扫描后发现虽然是一个扫描特征，但直线和螺旋线结合部显示有个分隔面，而别人的图就没有，请大家指点为什么会这样。

fsjt · 发表于 2012-7-22 14:22:49

不错!sw学习神速......

keilei001 · 发表于 2012-7-22 14:59:55

fsjt 发表于 2012-7-22 14:22 static/image/common/back.gif
; }2 m; V# y3 Q1 _( l& W: a不错!sw学习神速......

还望fsjt就上述问题指点一二，多谢。

zhqlmy7273 · 发表于 2012-7-22 17:14:00

组合曲线可以实现！！！！！！！！！！！

fsjt · 发表于 2012-7-22 17:36:36

本帖最后由 fsjt 于 2012-7-22 23:38 编辑

视频教程


SolidWorks弹簧.part1.rar (4 MB, 下载次数: 61)

81130549 · 发表于 2012-7-22 22:09:00

在绘制3d草图时，用实体引用工具。

keilei001 · 发表于 2012-7-22 22:47:53

81130549 发表于 2012-7-22 22:09 static/image/common/back.gif
' E2 \2 W' ~4 z! J( n0 }在绘制3d草图时，用实体引用工具。

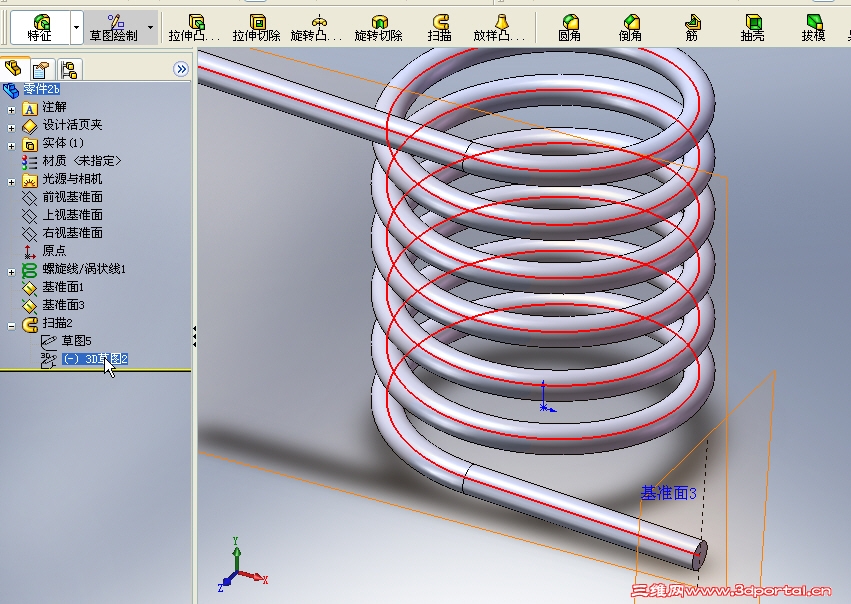

谢谢！我这样做：先把螺旋线转换为3D草图>转换实体引用>画两端直线。

lixfmai · 发表于 2012-7-23 08:31:19

用转换实体引用可以转成3D草图

ffda · 发表于 2012-7-23 09:41:16

keilei001 发表于 2012-7-22 13:41 static/image/common/back.gif
1 {* L2 a3 {3 V: w0 F# F/ O( {再画了一下，可以把直线和螺旋线搞成一个3D草图，
2 L$ U3 n7 f1 T# m1 F1 }1 t- t扫描后发现虽然是一个扫描特征，但直线和螺旋线结合部显 ...

两个原因：一是螺旋线与直线必须相切，二是系统选项里设置为切边不显示，两者缺一不可。

keilei001 · 发表于 2012-7-23 10:14:37

ffda 发表于 2012-7-23 09:41 static/image/common/back.gif2 A! ?8 ]- [, L- f8 ]! j
两个原因：一是螺旋线与直线必须相切，二是系统选项里设置为切边不显示，两者缺一不可。

原来如此，多谢指教。

wly0928 · 发表于 2012-8-29 12:24:07

直接点3d草图，进入草图编辑状态，点选螺旋线转化实体引用，就变成3D草图了

flowerinrr · 发表于 2012-11-26 14:51:37

高手又学习一招厉害
