板金展开折弯线尺寸标注

hongwei_1987jp · 发表于 2012-7-14 10:58:33

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 hongwei_1987jp 于 2012-7-14 11:25 编辑

要在展开视图中，是否可以自动添加板金边线的尺寸，包括各个折弯线之间的尺寸标注？


aj1721 · 发表于 2012-7-14 13:27:33

不知道你所说的是不是这个

hongwei_1987jp · 发表于 2012-7-14 13:45:01

aj1721 发表于 2012-7-14 13:27 static/image/common/back.gif
- Q: L- k/ W) @) D1 k1 L1 g不知道你所说的是不是这个

不是你说的那个，是板金件的，板金的折弯位置的尺寸标注

在工程图中，手工可以添加上。是想制作一个板金模板，在工程图中的平板视图中，能自动把每个折弯线位置上，添加上尺寸标注，这样比较方便些

hongwei_1987jp · 发表于 2012-7-14 15:57:02

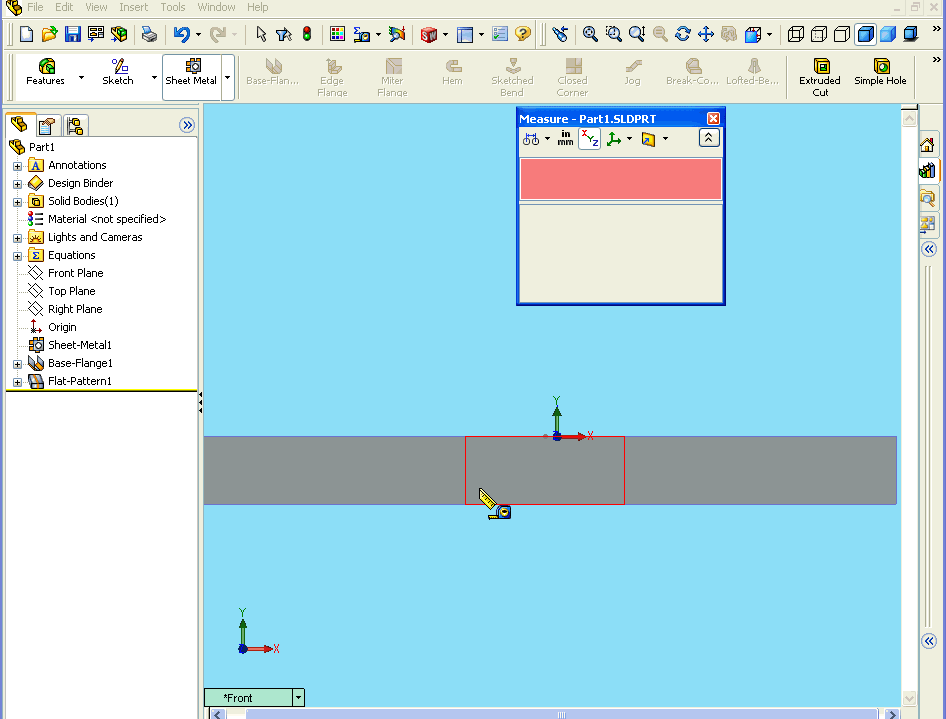

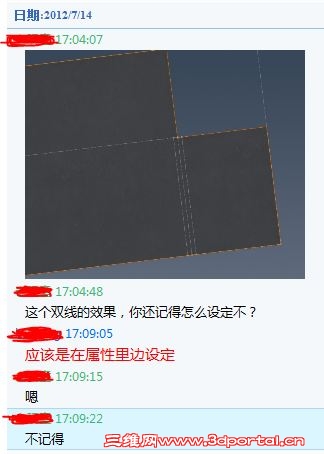

以前好像做过下图这种折弯线，中线+2个边线的效果
忘记了在哪里设定了，求助


jirong.peng · 发表于 2012-7-14 22:30:58

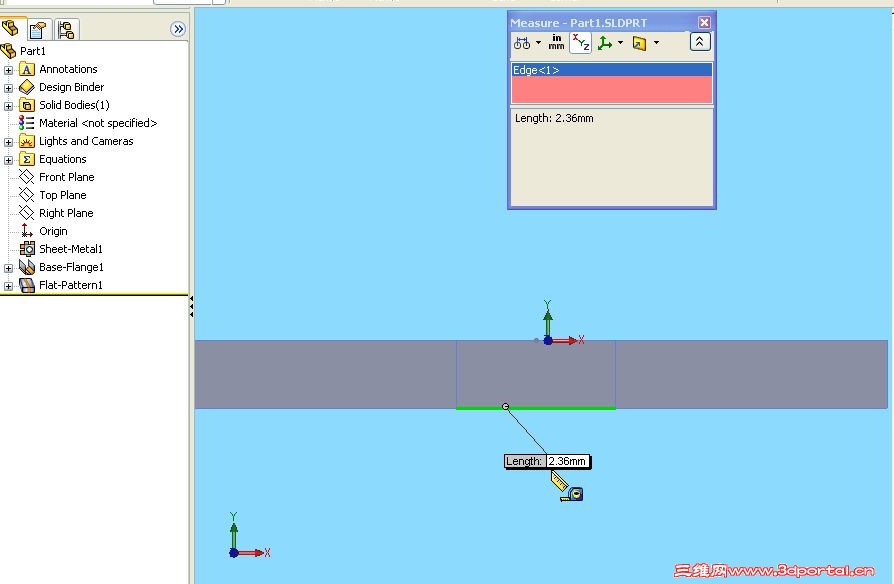

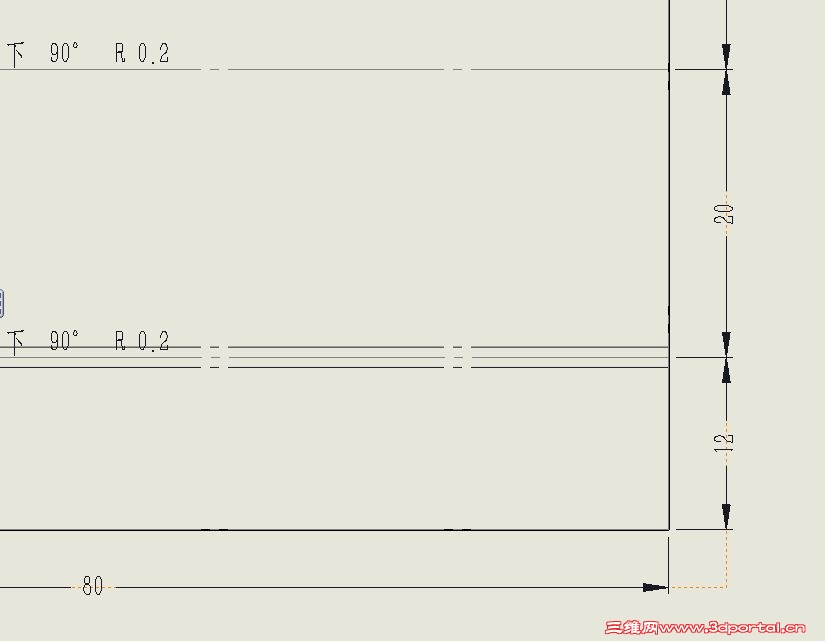

我之前用AP100,展开后有折弯处有三条线，分别是中线与折弯尺寸（包括料厚与不包括料厚各一条），加工时方便许多，请教SW可以实现吗？？

hongwei_1987jp · 发表于 2012-7-15 00:01:29

jirong.peng 发表于 2012-7-14 22:30 static/image/common/back.gif
- G" I( F9 q; F$ ]1 s! L: }' w我之前用AP100,展开后有折弯处有三条线，分别是中线与折弯尺寸（包括料厚与不包括料厚各一条），加工时方便 ...

以前记得用过的，在2010还是2011时，但是现在不记得了


hongwei_1987jp · 发表于 2012-7-15 08:49:09

本帖最后由 hongwei_1987jp 于 2012-7-15 09:22 编辑

没人知道这个展开的双线？


SW0605 · 发表于 2012-7-16 22:58:41

没找到你说的，不能记错了？我用2010没找到，也许没找对地方

802210 · 发表于 2012-7-16 23:21:47

提示: 作者被禁止或删除内容自动屏蔽

hongwei_1987jp · 发表于 2012-7-27 14:28:27

jirong.peng 发表于 2012-7-14 22:30 static/image/common/back.gif
. H& z1 R* I3 h4 I# H我之前用AP100,展开后有折弯处有三条线，分别是中线与折弯尺寸（包括料厚与不包括料厚各一条），加工时方便 ...

今天，找到以前版本做的板金，是3条线的，怎么设置，不记得了，需要的话，给你零件


Spzorro · 发表于 2012-7-27 15:18:26

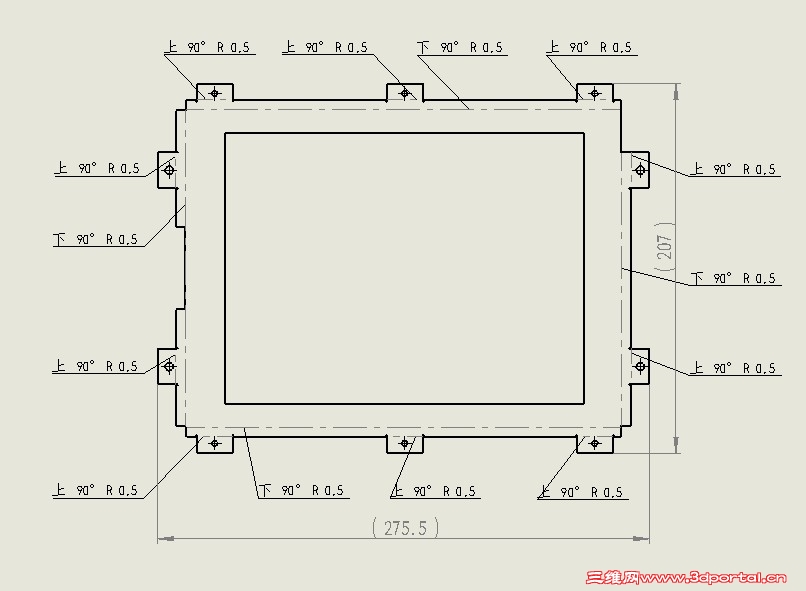

类似这个么，这是我上次出得一个图纸


Spzorro · 发表于 2012-7-27 15:21:06

我现在觉得除非你是钣金公司的，否则这展开图都没必要出。

Spzorro · 发表于 2012-7-27 15:23:00

就算画了3根线？难道就正确了？折弯系数一定为0.5？么撒必要了，放出余量给工人加工方便。

fs624496701 · 发表于 2012-7-27 15:58:35

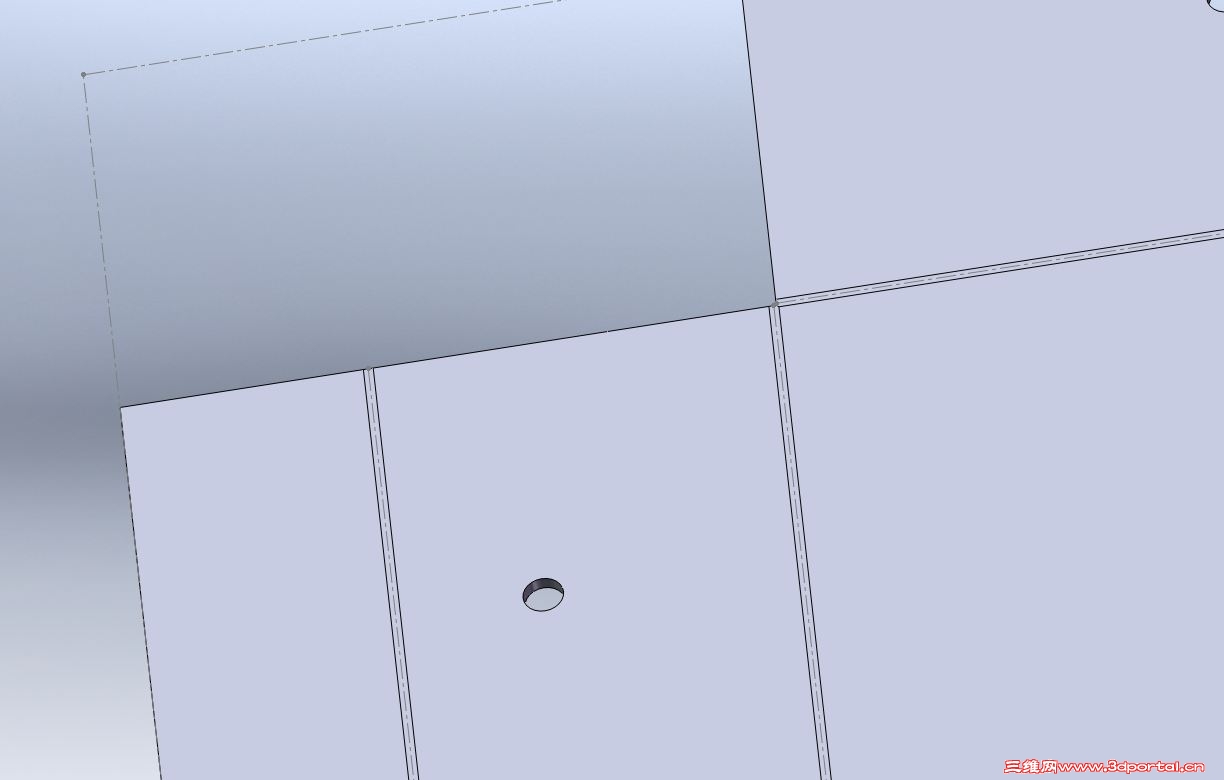

随便看看，我也不知道怎么设置的

showway · 发表于 2012-7-27 17:03:27

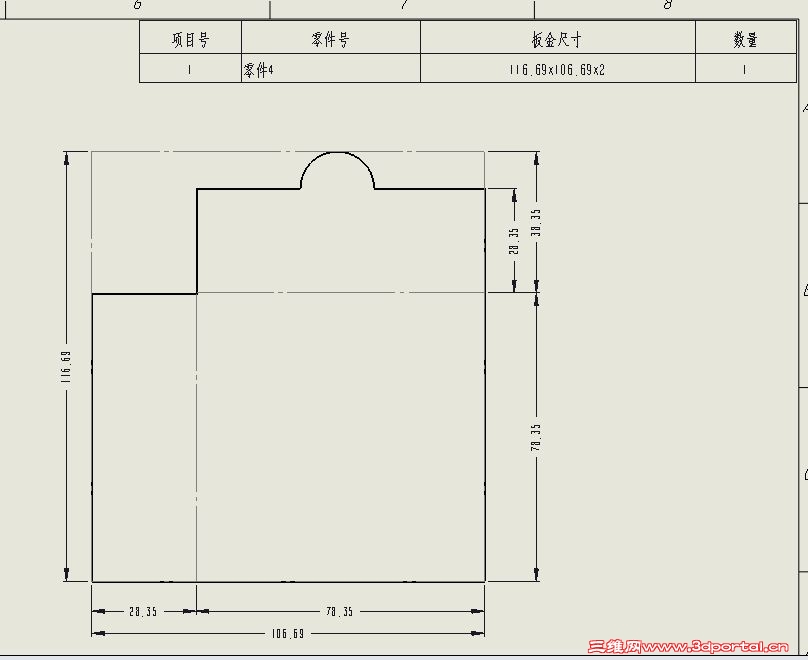

SW钣金有些方真有些钣金展开图真的不知道标展开图，特别像那天方地圆，展开后好像没折弯线！

wang513 · 发表于 2017-6-4 16:43:55

学习学习下。

wxg263 · 发表于 2017-6-5 22:36:41

这种线根本没必要出的，首先你的展开图得和现场做的折弯扣除一样才行
