Solid Edge ST4新功能－图纸视图比例设置 2 L1 n" G3 a2 Q3 x* D0 L$ P1 n$ O1 N3 L ) U! j# l$ e1 k9 a% G
关联图纸比例来自第一个图纸视图 * L1 S% d$ q" Z3 M; i, q * c. {* A. `0 V--------------------------------------------------------------------------------2 @% i1 ^# q3 o
8 t V5 }# f" }6 v" e+ V! \
现在，当使用“视图向导”命令创建零件或装配的图纸视图时，会将图纸比例自动设置为在图纸上放置的第一个图纸视图（主视图）的比例。将自动向以后放置的所有视图应用同一个比例。这可使所有图纸视图的图纸比例保持一致。 5 |1 ^& ~' e1 D @7 i H1 m
9 E- _8 x9 R# q0 K, V以前，每次放置图纸视图时，都会重置图纸比例。 ; F9 A+ `& s' }2 s- @- W

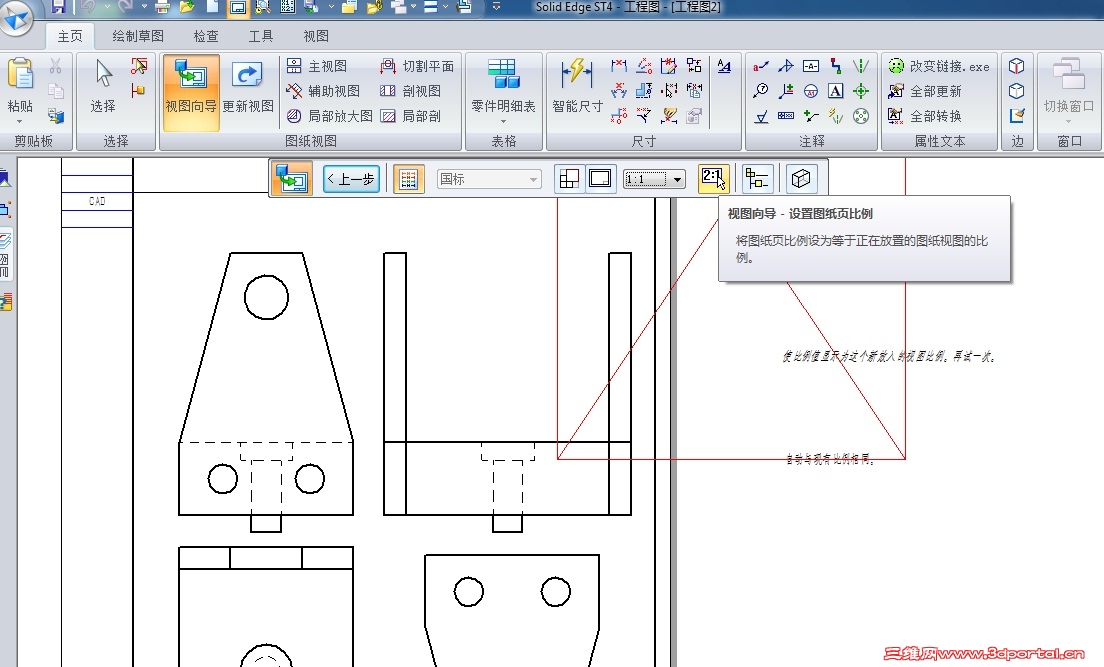

8 i A( F1 Y `" P# r在“图纸视图向导”命令条上提供了以下新选项： 4 ?; I/ a' @8 m* ], o•设置图纸比例 W7 z: P& z8 J, }+ S4 a6 N. G) x , {, W0 x2 |) f2 R# N8 [& Z设置图纸比例，使其与所放置的图纸视图的比例相匹配。此比例与图纸上放置的所有视图都相关。1 _- i! [# W3 o% {7 b4 I7 T9 }
6 w7 l3 a, R. i! }) b6 c•设置视图比例 $ K. p. l7 X: ?. F0 S 1 [$ I- q) u4 N7 K! ~8 ?# U9 k, T9 H" A

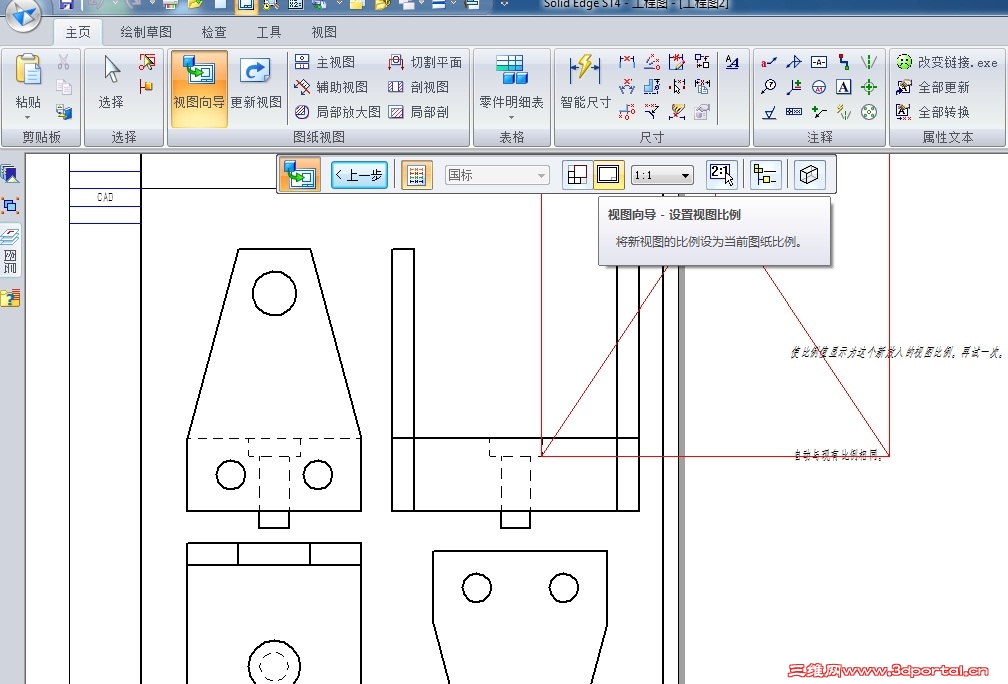

设置新视图的比例，使其与当前图纸比例相匹配。 / Z* j; H/ X- i3 | 6 ~5 d, L( V! D" \( U + f( v1 M( i4 L
1 D. B9 u: v4 @& [3 k
可使用新的“设置图纸比例”命令根据现有图纸视图设置关联的图纸比例，或更改图纸比例与之关联的图纸视图。通过此命令，还可以选择要在图纸标题块的“比例”框中显示的比例。 6 t1 |& ~8 L6 R* c
7 t% N5 s8 @8 @+ n“图纸设置”对话框现在包含一个复选框（“手动更改图纸比例”），可用于覆盖当前图纸比例。这样可独立于图纸视图比例设置图纸比例。还会解除图纸比例与图纸视图比例之间现有的任何关联。但是，它不更改任何图纸视图比例。 ! o3 {' `! T7 s# U. g2 C' V b. L' ^8 U! U* H 6 U1 o' c/ e" x1 Z( J4 D 2 }1 D% H: I" Q# m ( C: x4 x U! T$ o5 |# S8 f" C v7 ~" O' K- x) z9 b3 l
