简单模型建模--7月

ganyiwei · 发表于 2012-7-7 18:15:56

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

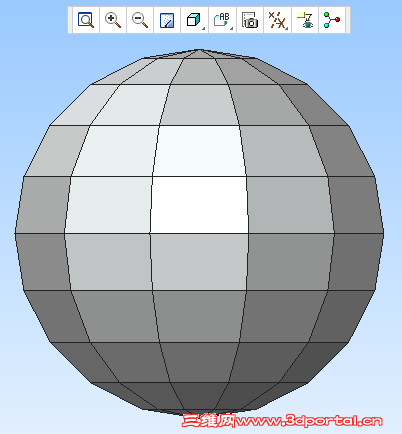

别的论坛的建模题，搬到这里来了，，，希望大家练练，三步以内，不需要上传part档，像即可，步骤隐蔽（目的是让大家能挖掘更多方法，不要思维定势）， 7-14 号我会公布part，，，，，，

hc_yml · 发表于 2012-7-7 21:50:05

交作业{

}

HBK · 发表于 2012-7-7 21:56:13

唉，真是婬才背出啊

wzjwiner · 发表于 2012-7-8 10:58:55

{:strong:}{

}{:thankfulness:}{:thankfulness:}学习中

sdsh · 发表于 2012-7-8 10:59:45

我是新手，画的不完美，但大体出来了


ganyiwei · 发表于 2012-7-8 18:22:08

本帖最后由 ganyiwei 于 2012-7-8 18:23 编辑

sdsh 发表于 2012-7-8 10:59 http://www.3dportal.cn/discuz/static/image/common/back.gif6 F1 w" |! `5 c3 E* l K
我是新手，画的不完美，但大体出来了

你有sw基础，学proe 很快就能上手的，，，继续努力！

ganyiwei · 发表于 2012-7-8 18:25:37

本帖最后由 ganyiwei 于 2012-7-8 18:28 编辑

sdsh 发表于 2012-7-8 10:59 http://www.3dportal.cn/discuz/static/image/common/back.gif+ ^# }8 p, m6 K/ n8 P, r7 i7 u2 L
我是新手，画的不完美，但大体出来了

我点开大图看了下，好像每一片之间有高度落差，要求是重合的，再改改！

sdsh · 发表于 2012-7-9 07:02:28

是，有间隙，不知为何阵列15*24不成功，只阵列了23个。

sdsh · 发表于 2012-7-9 07:49:39

我做的是15度的实体，应是24块成360度，不知为何一直旋转阵列不成功，23块没有问题，不知何故？

seayoung · 发表于 2012-7-9 08:35:30

本帖最后由 seayoung 于 2012-7-9 09:05 编辑

这样行不行？
//错了，再想想

这下对了，呵呵

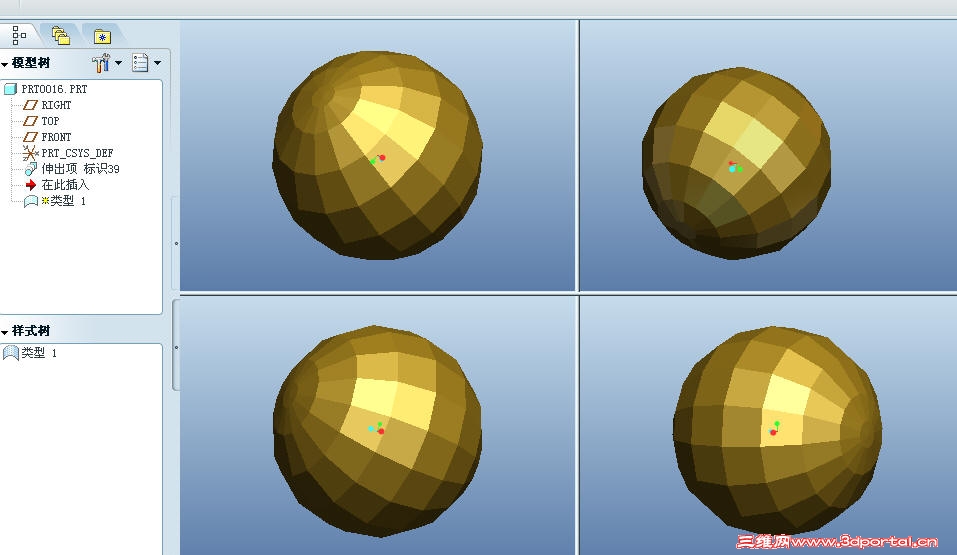

请问楼主，分屏显示不同视角怎么操作啊？

ganyiwei · 发表于 2012-7-9 09:49:43

seayoung 发表于 2012-7-9 08:35 static/image/common/back.gif
3 a+ O2 E4 R. t$ z这样行不行？+ l8 W2 M6 f4 x" h+ p/ ~) @
//错了，再想想

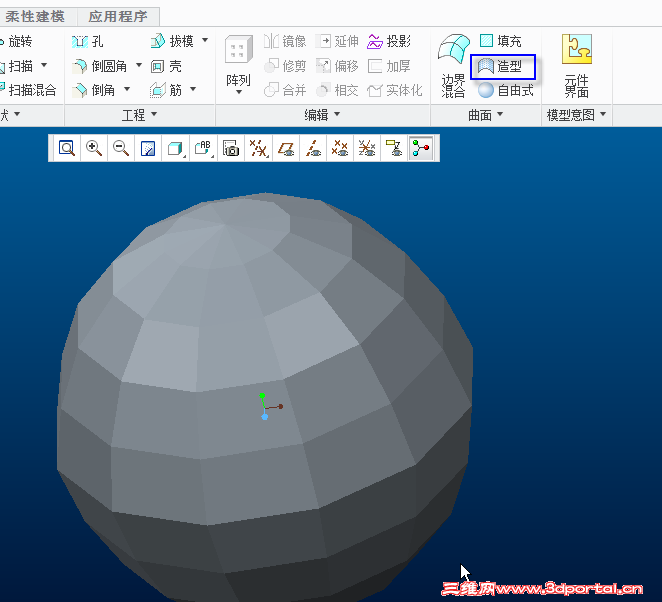

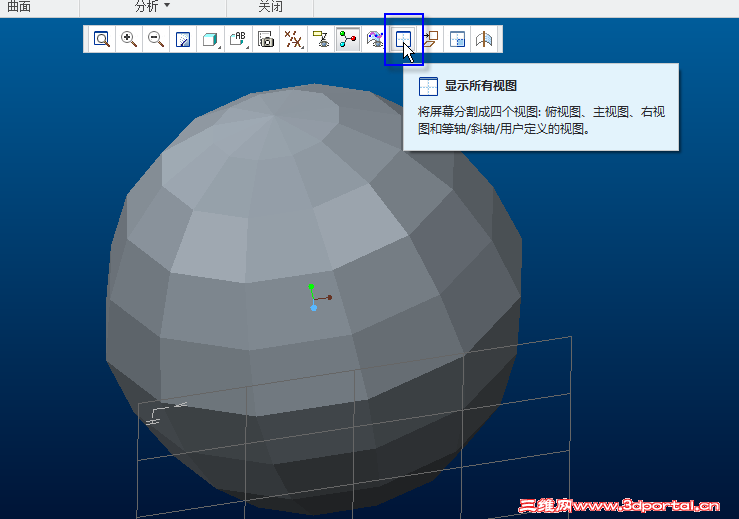

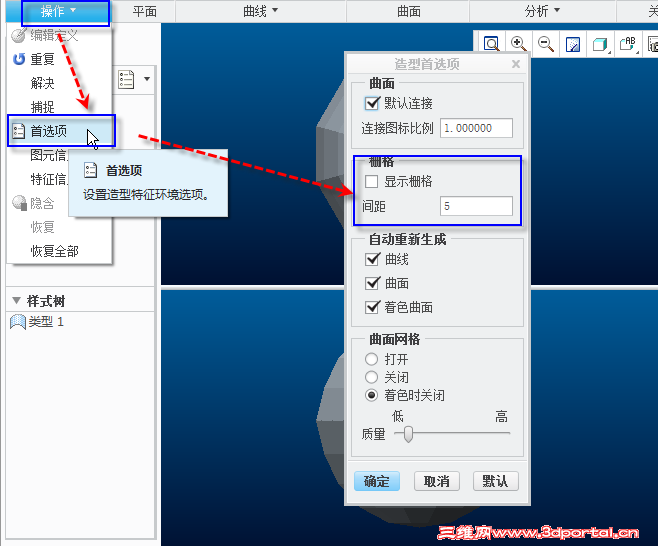

你点造型，，进去后点那个 4 视图按钮就是了，，还有要把那些网格去掉的话就在操作--首选项---显示栅格的勾去掉，，

seayoung · 发表于 2012-7-9 10:13:19

ganyiwei 发表于 2012-7-9 09:49 static/image/common/back.gif
% a' J: o" R( ?4 ]6 _5 m你点造型，，进去后点那个 4 视图按钮就是了，，还有要把那些网格去掉的话就在操作--首选项---显示栅格 ...

感谢指导！谢谢

sdsh · 发表于 2012-7-9 10:38:04

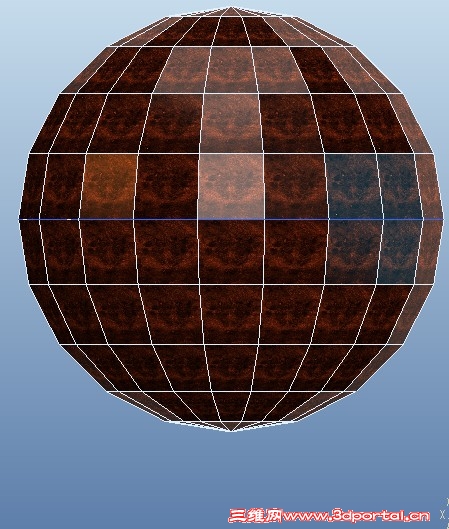

这个应是对的，形式差不多了

sdsh · 发表于 2012-7-9 10:40:49

如果先不草绘，2步可完成，草绘是为了下一步操作简单

BBS.MFCAD.COM · 发表于 2012-7-9 14:43:45

本帖最后由 BBS.MFCAD.COM 于 2012-7-9 14:45 编辑

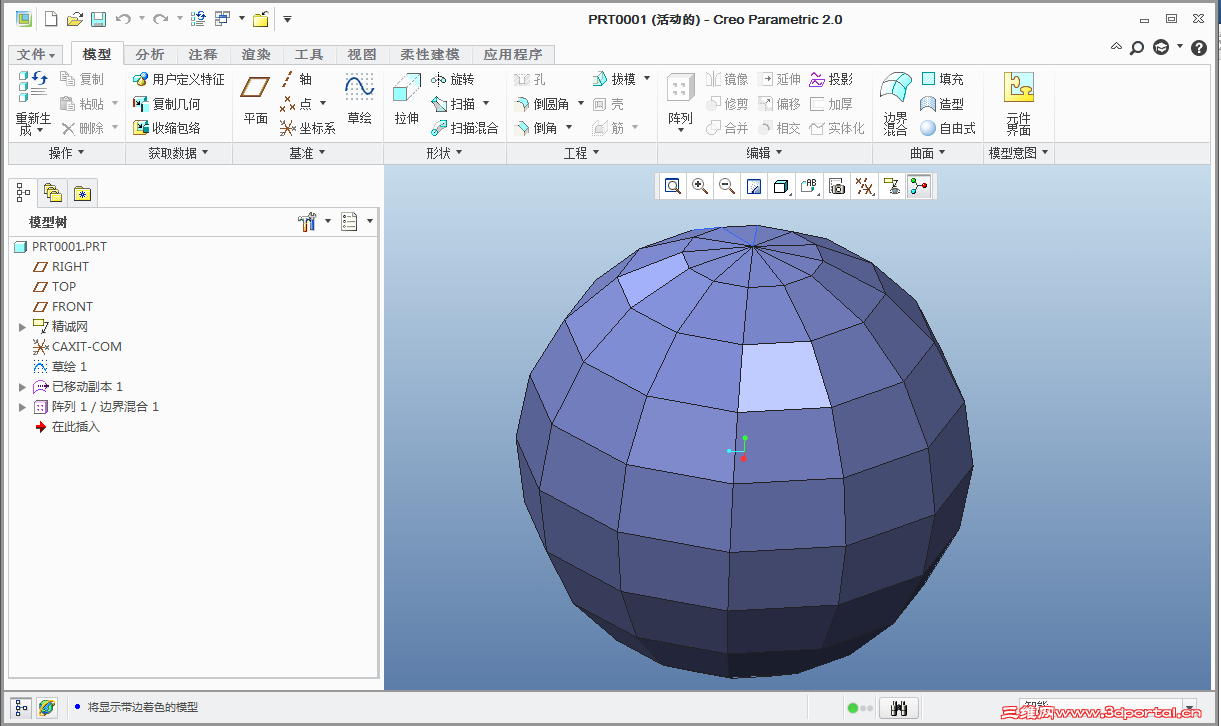

交作业了。是不是加分啊

sdsh · 发表于 2012-7-10 13:23:50

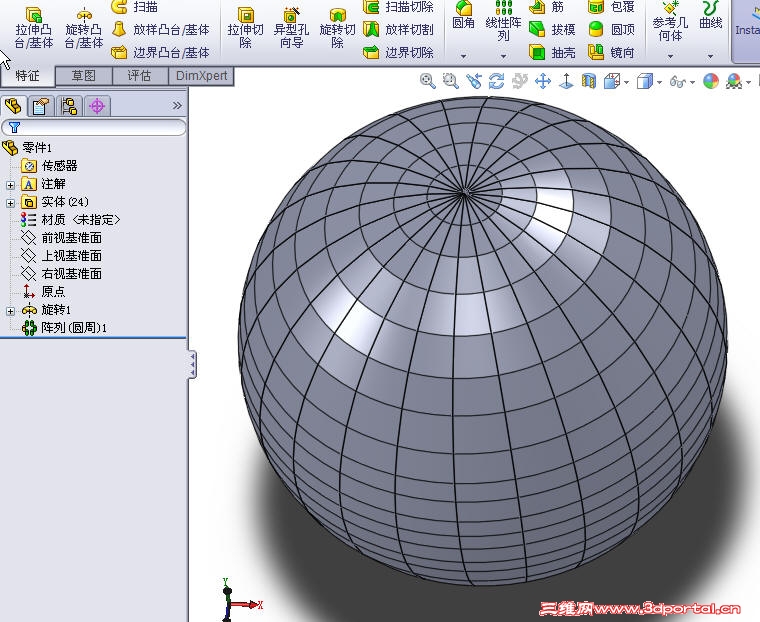

用SW 2步完成，PE 圆周阵列就是弄不成功，为何？

hc_yml · 发表于 2012-7-10 16:53:44

sdsh 发表于 2012-7-10 13:23 static/image/common/back.gif
" P# [8 w* z) s0 s' B用SW 2步完成，PE 圆周阵列就是弄不成功，为何？

可能是整列的特征，也可能是阵列设置问题

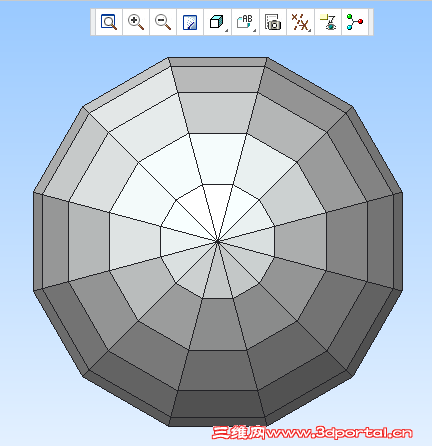

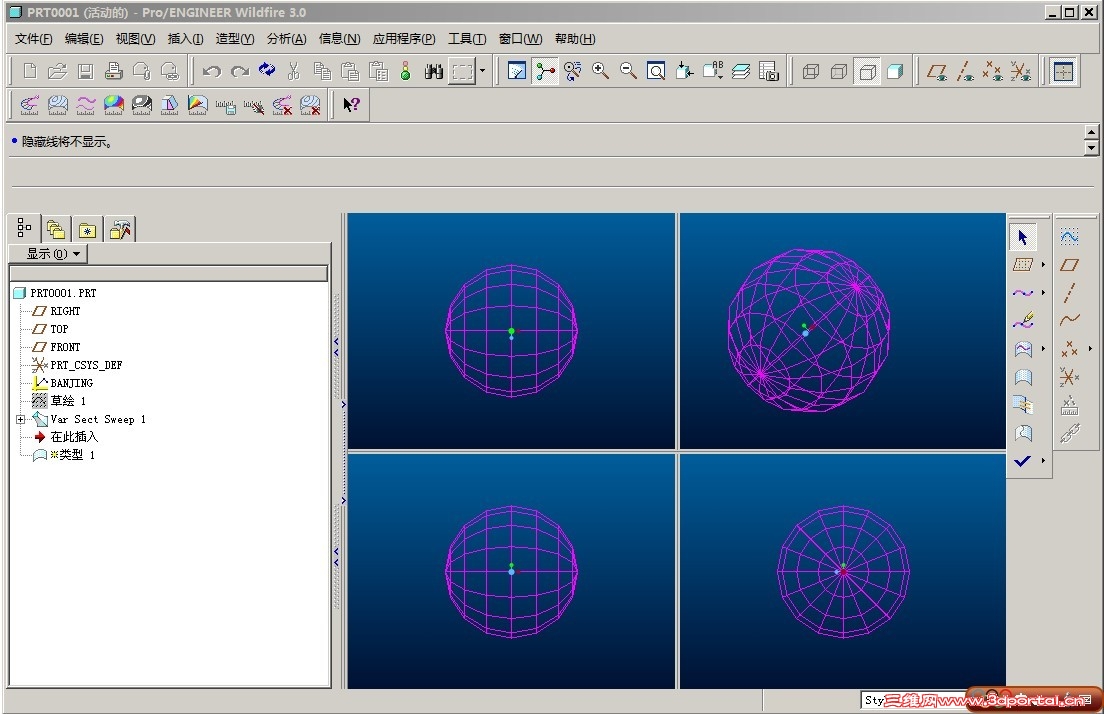

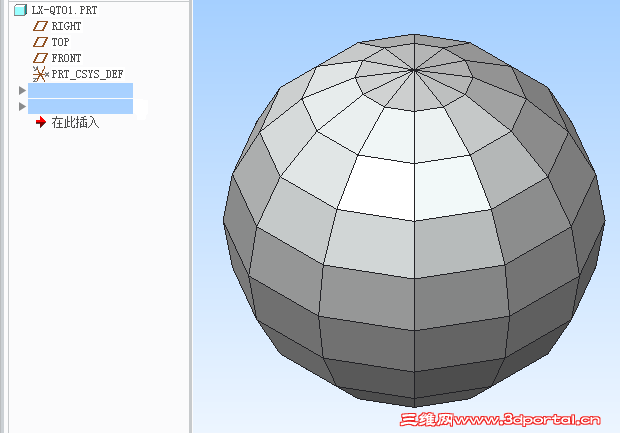

图：经，正20边；纬，正24边

sdsh · 发表于 2012-7-10 17:11:51

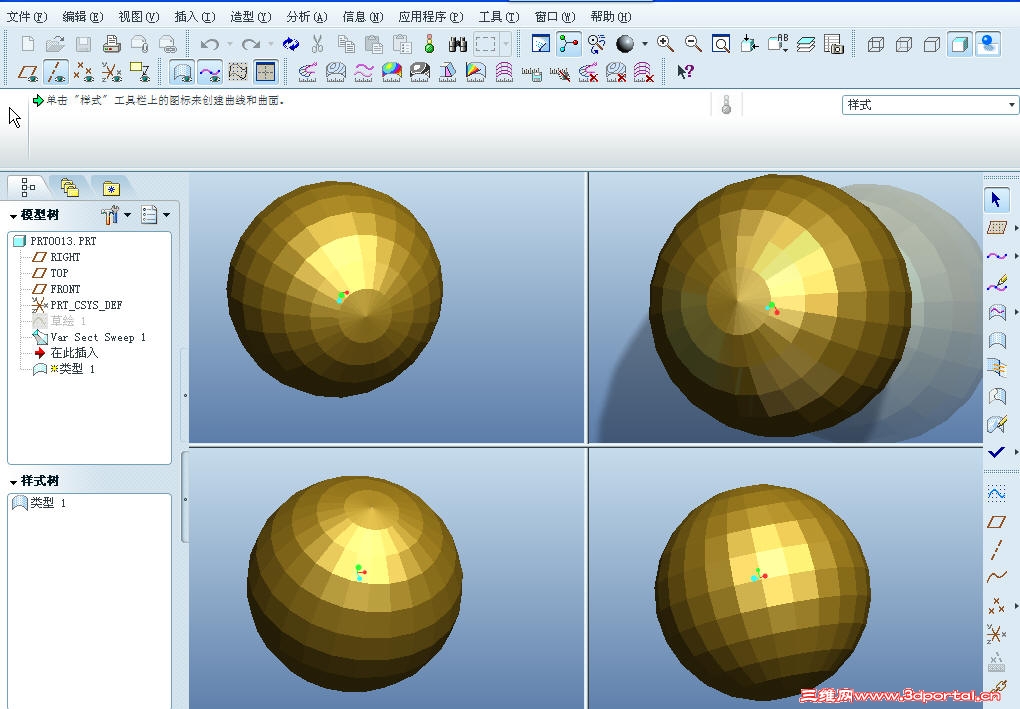

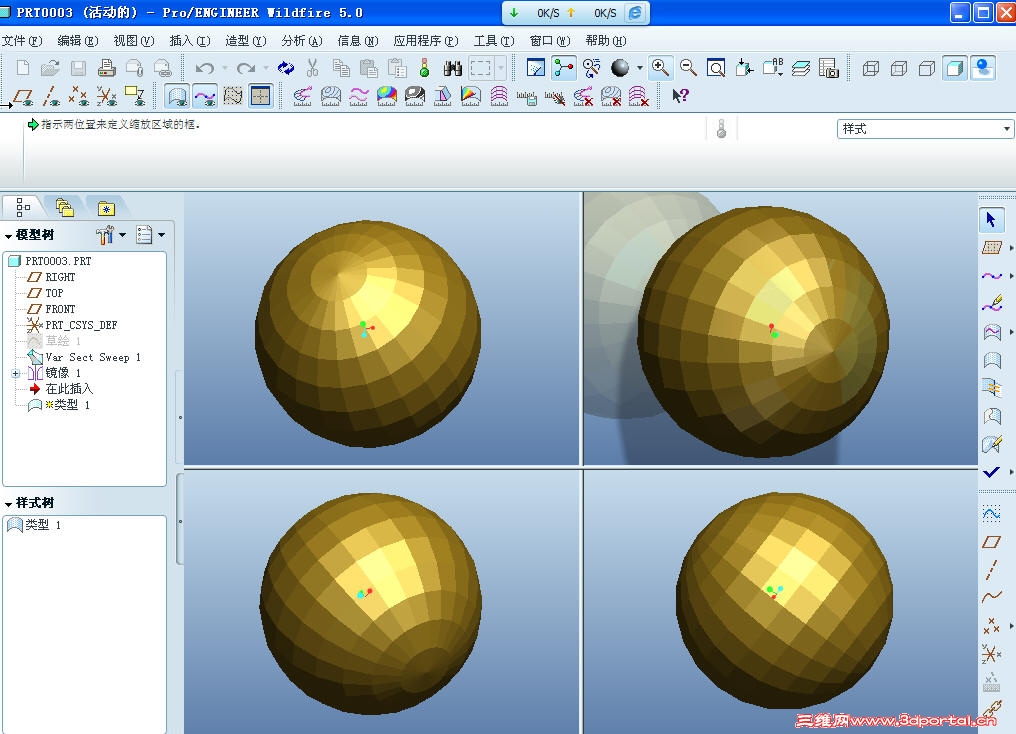

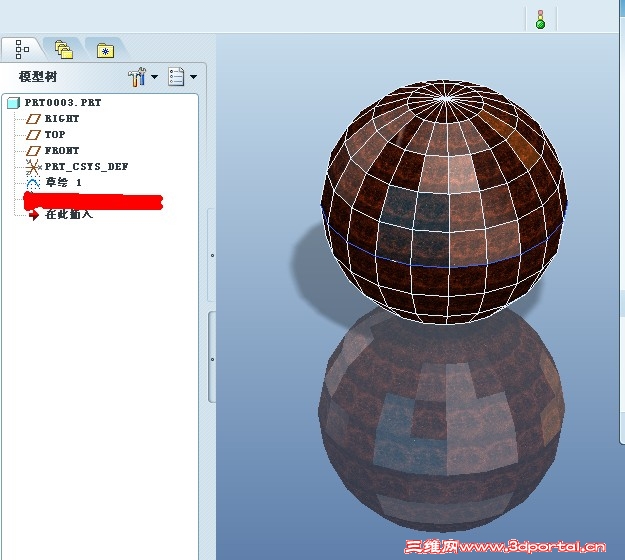

出了这个题，弄得我好几天都在想这个事，用可变扫描做的，草绘－可变扫描－镜像，共三步。不错，把可变扫描用的差不多了，算是开始入门吧。但顶部实际上有0.002mm没有到原始轨迹，不知算不算合格

ganyiwei · 发表于 2012-7-10 19:11:40

BBS.MFCAD.COM 发表于 2012-7-9 14:43 static/image/common/back.gif
. [: G! c- M9 I. ?9 U) D) j/ G$ S; g交作业了。是不是加分啊

我没权利加分的，版主才有！{

:}

ganyiwei · 发表于 2012-7-10 19:20:30

sdsh 发表于 2012-7-10 17:11 static/image/common/back.gif9 r' Q$ y" X$ [% E) K% d
出了这个题，弄得我好几天都在想这个事，用可变扫描做的，草绘－可变扫描－镜像，共三步。不错，把可变扫描 ...

草绘--可变扫 2步是可以的，把截面画完整就可以不用镜像啦！

sdsh · 发表于 2012-7-10 21:03:51

ganyiwei指导下，2步完成，多谢指导

sdsh · 发表于 2012-7-10 21:07:20

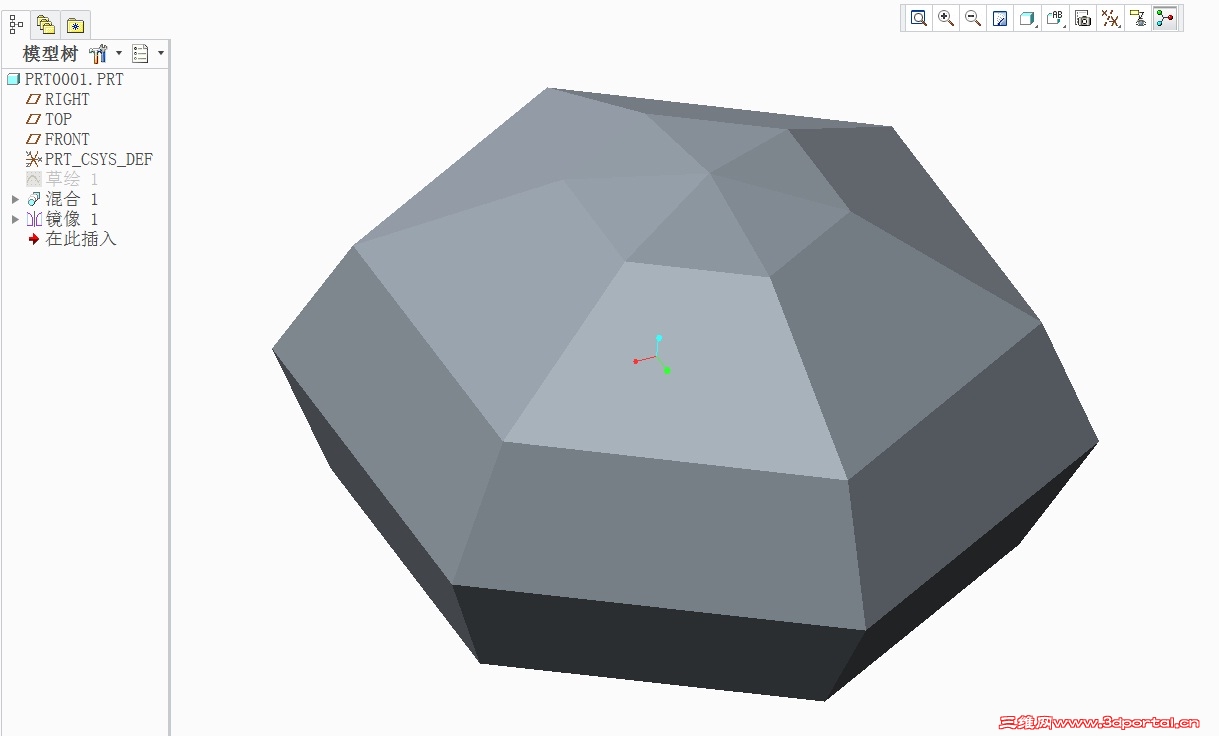

混合操作的话，一步可完成，但画图时为了保店证园度，可以在草图上放样高度及各截面直径

sdsh · 发表于 2012-7-11 00:06:02

1步完成了，不过也太费事了，要算出个面直径及相关高度，放样出相关尺寸。

zzs394305373 · 发表于 2012-7-11 16:09:23

走了一点弯路，支持一下！

zhh080710 · 发表于 2012-7-12 18:41:55

新手，试着画了一下，不明白竖直方向的间距怎么确定的？
